Alvito AuftischFilter INOX M

1
4
10
8
9

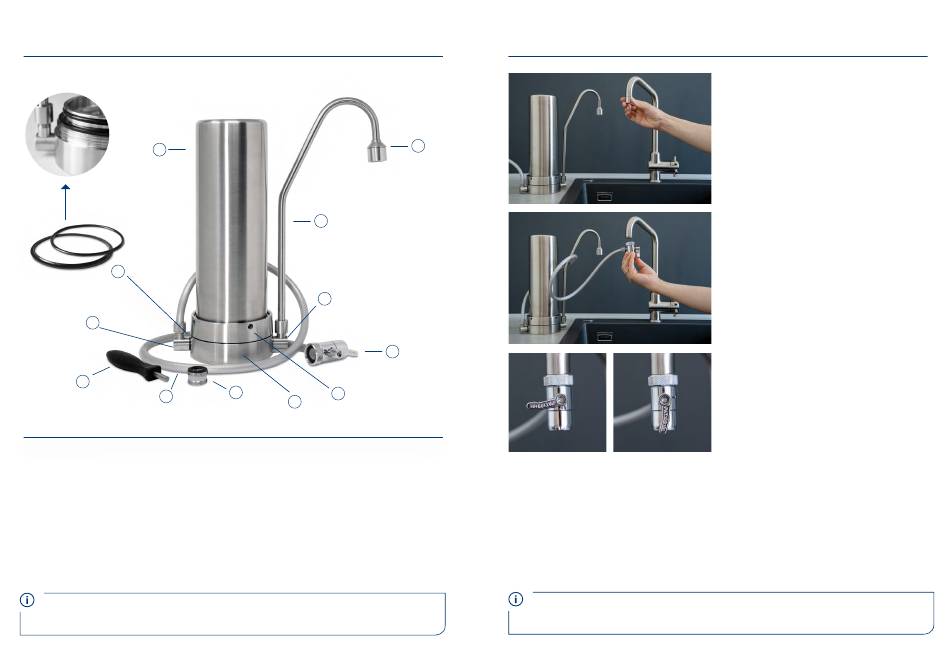

1. Gehäuseoberteil (Filtertasse)
2. Überwurfmutter
3. Gehäusefuß (Unterteil)
4. Zwei Dichtungsringe
5. Auslaufrohr
6. Halterung für Auslaufrohr
7. Umlenkventil
Die Halterung (6) für das Auslaufrohr und das Eckstück (10) für den Schlauch dürfen nur
bei Bedarf rausgeschraubt werden, da beides mit dem Gehäusefuß verklebt ist.
6
5
6
7
12
2
3
8. Einsteckwerkzeug (zum öffen/schließen
der Überwurfmutter)
9. Flex-Schlauch ca. 85 cm lang
10. Eckstück für Schlauch
11. Strahlregler
12. Adapter M22x1 auf M24x1
(wird nur für Wasserhahn mit
Innengewinde benötigt)

Anschluss des Auftischfilters

Bild 1
11
Bild 2
Bild 3
So wird der Auftischfilter bedient:
Bringe zuerst den Hebel am Umlenkventil in
die waagerechte Position (Bild 3) und öffne
den Wasserhahn. Nachdem das Trinkwasser
entnommen wurde, zuerst den Wasserhahn
schließen und dann den Hebel am Umlenkven-
til in die senkrechte Position bringen (Bild 4).
Achte darauf, dass das Wasser immer von der richtigen Seite in das Filtergehäuse läuft!
1. Entferne vom Wasserhahn, an dem der
Auftischfilter installiert werden soll, den
Strahlregler (Auslaufsieb). (Bild 1)
2. Prüfe, welches Gewinde der Wasserhahn
besitzt:
Bei einem M22-Aussengewinde wird das
Umlenkventil direkt angeschraubt.
Bei einem M24-Innengewinde wird der
mitgelieferte Adapter an den Wasserhahn
geschraubt (an die Dichtung denken!)
Für viele andere Gewindetypen sind
passende Adapter als Zubehör von Alvito
lieferbar.
3. Schraube das Umlenkventil am Wasser-
hahn fest und berücksichtige dabei not-
wendige Dichtungen. (Bild 2)
4. Installiere den Filtereinsatz und nimm den
Bild 4
Auftischfilter in Betrieb (Seite 8).
5. Der Flex-Schlauch kann bei Bedarf einfach
auf eine gut passende Länge gekürzt wer-
den (beispielsweise mit einer Schere).
Flex-Schlauch kann als Ersatzteil nach-
bestellt werden.
7
