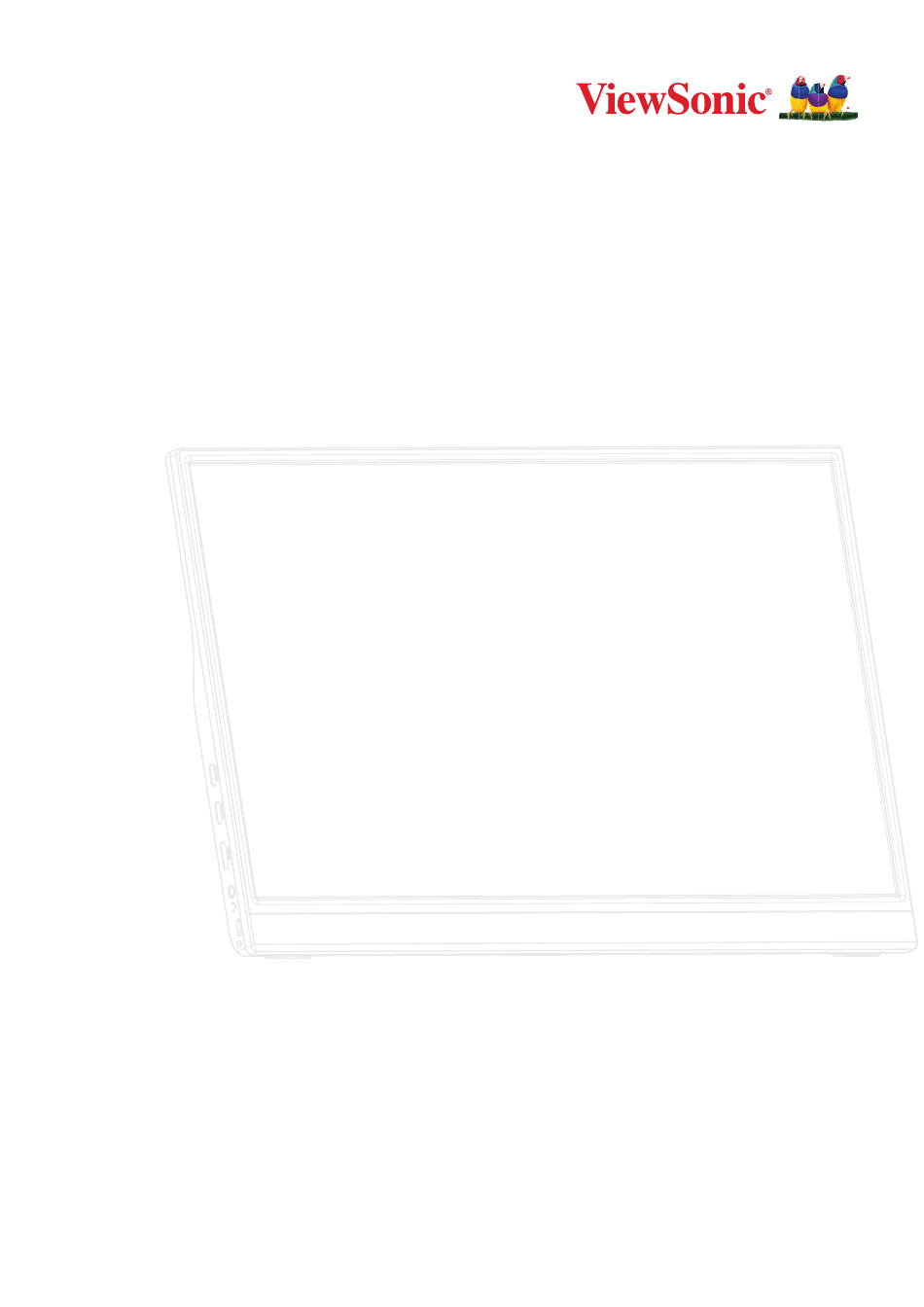

- Seite 1 VA1650 Anzeige Bedienungsanleitung Modell VS20483 P/N: VA1650...
- Seite 2 Als einer der weltweit führenden Anbieter von visuellen Lösungen verpflichtet sich ViewSonic®, die Erwartungen der Welt an technologische Weiterentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon überzeugt, dass Ihnen das ViewSonic®-Produkt, für das Sie sich entschieden haben,...
- Seite 3 Sicherheitshinweise • Lesen Sie diese Anweisungen vor Einsatz des Gerätes vollständig. • Bewahren Sie diese Anweisungen an einem sicheren Ort auf. • Beachten Sie sämtliche Warnungen, halten sich an sämtliche Anweisungen. • Mindestens 45 cm vom Display entfernt. • Lassen Sie einen Abstand von 10 cm rund um das Gerät, damit eine angemessene Belüftung gewährleistet bleibt.
- Seite 4 • Falls Rauch, ungewöhnliche Geräusche oder ein merkwürdiger Geruch auftreten, schalten Sie das Display sofort aus und kontaktieren Ihren Händler oder ViewSonic. Das Display weiterhin zu nutzen, ist gefährlich. • Versuchen Sie niemals, die Sicherheitsfunktionen des geerdeten Netzsteckers außer Kraft zu setzen. Ein verpolungssicherer Stecker ist mit zwei Kontakten ausgestattet, von denen einer breiter als der andere ist.
- Seite 5 • Überlassen Sie alle Servicearbeiten qualifiziertem Servicepersonal. Service ist dann erforderlich, wenn das Gerät auf irgendeine Art und Weise beschädigt wurde, wie z.B. wenn das Stromkabel oder der Stecker beschädigt ist, wenn Flüssigkeit darüber gespritzt wurde oder wenn Gegenstände in das Gerät gefallen sind, wenn das Gerät Regen ausgesetzt war oder wenn es fallen gelassen worden war.
- Seite 6 Inhalt Sicherheitshinweise ............. 3 Einleitung ..............8 Lieferumfang ......................8 Übersicht ........................9 Grundeinstellungen ........... 10 Neigungswinkel anpassen ..................10 Ständer verwenden ....................10 Monitor montieren ....................11 Verbindungen herstellen ........... 12 Verbindung von Strom und Video ................12 Power Delivery .....................13 Notebook oder Mobiltelefon mit Strom versorgen ..........13 Stromversorgungserkennung ................
- Seite 7 Informationen zu Richtlinien und Service ....31 Informationen zur Konformität ................31 FCC-Erklärung ......................31 Industry-Canada-Erklärung ................... 31 RoHS2-Konformitätserklärung ................32 Indische Beschränkung zu gefährlichen Stoffen ............ 33 Entsorgung zum Ende der Einsatzzeit ..............33 Hinweise zum Urheberrecht .................34 Kundendienst ......................35 Eingeschränkte Garantie ..................
- Seite 8 Einleitung Lieferumfang • Tragbares Display • USB-Type-C-Kabel • USB-Type-C-zu-USB-Type-A-Kabel (optional) • HDMI-Kabel (optional) • Schnellstartanleitung Hinweis: Mitgelieferte kabel können je nach Land variieren. Bitte wenden Sie sich für weitere Informationen an Ihren örtlichen Händler.
- Seite 9 Übersicht Ansicht Vorderseite und linke Seite Ansicht Rückseite und rechte Seite Audioausgang Wählscheibe Betriebsanzeige- Ein-/ Austaste Ständer Interner Lautsprecher I/O-Anschlüsse 1. DC IN 2. USB Type C 3. HDMI...
- Seite 10 Grundeinstellungen Neigungswinkel anpassen Neigen Sie den Monitor über den angebrachten Ständer in den gewünschten Betrachtungswinkel nach hinten (20 bis 45°). 45° 20° 45° 20° Hinweis: Stützen Sie den Ständer beim Anpassen sicher mit einer Hand, während Sie den Monitor mit der anderen Hand nach vorne oder hinten neigen.
- Seite 11 Montageset oder einer Halterung befestigt werden. Hinweis: Nur zur Verwendung mit UL-zertifiziertem Wandmontageset/- halterung. Wenden Sie sich für ein Wandmontageset oder einen höhenverstellbaren Sockel an ViewSonic® oder Ihren Händler vor Ort. Standardabmessungen für Wandmontagesets finden Sie in der nachstehenden Tabelle. Maximale Lochmuster (B x H) Schraubenspezifikationen quantität...
- Seite 12 Verbindungen herstellen Verbindung von Strom und Video Der Monitor kann in einer der folgenden Konfigurationen in Betrieb genommen werden: • Typ-C-Verbindung Type C Type C Type C (Die Stromausgabe muss mehr als 10 W betragen) Type C or or or or •...
- Seite 13 Power Delivery Notebook oder Mobiltelefon mit Strom versorgen Falls das mitgelieferte Netzteil an den Monitor angeschlossen ist, kann der Monitor ein angeschlossenes Notebook oder Mobiltelefon aufladen. Hinweis: Power-Delivery-Ausgabe: Gleichspannung 5 V/9 V/12 V/15 V/20 V/ Max 3 A. 100-240 Vac 50/60 Hz (≥10W) (optional) Stromversorgungserkennung...
- Seite 14 Power Delivery - weitere Informationen Bitte beachten Sie aufgrund des Designs von monitors: • Das zuerst angeschlossene Gerät liefert das Haupteingangssignal. • Wenn ein Type-C-Anschluss ein externes Gerät als Netzteil erkennt, verteilt es nur Strom. Es zeigt KEIN Eingangssignal. • Nur wenn einer der Type-C-Ports als Netzteil erkannt wird, kann der andere eine Zwei-Wege-Stromversorgung bereitstellen.
- Seite 15 Monitor verwenden Gerät ein- und ausschalten Hinweis: Der Monitor verbraucht weiterhin Strom, solange das Netzkabel an die Steckdose angeschlossen ist. Bitte ziehen Sie den Netzstecker aus der Steckdose, wenn der Monitor längere Zeit nicht benutzt wird. 1. Stellen Sie in einer der verfügbaren Konfigurationen eine Verbindung zu einer Stromquelle her.
- Seite 16 Schnellmenü Drücken Sie die Wählscheibe zur Aktivierung des Schnellmenüs. View Mode Standard MOBA Movie Text Mono Hinweis: Befolgen Sie den Tastenhinweis an der Seite des Bildschirms zur Auswahl der Option oder zur Konfiguration von Einstellungen. Menü Beschreibung ViewMode Wählen Sie eine der voreingestellten (Ansichts-modus) Farbeinstellungen.
- Seite 17 Einstellungen konfigurieren Allgemeine Aktionen 1. Bewegen Sie die Dial (Wählscheibe) (↑/↓) zur Anzeige des OSD-Menüs. Manual Image Input Audio Adjust ViewMode Color Adjust Setup Menu Adjust Select HDMI Type C 1920 x 1080 @ 60Hz 2. Bewegen Sie die Dial (Wählscheibe) (↑/↓) zur Auswahl des Hauptmenüs. Drücken Sie dann durch Bewegen der Dial (Wählscheibe) das ausgewählte Menü...
- Seite 18 3. Bewegen Sie die Dial (Wählscheibe) (↑/↓) zur Auswahl der gewünschten Menüoption. Drücken Sie dann durch Bewegen der Dial (Wählscheibe) das Untermenü auf. Input Audio Adjust ViewMode Color Adjust Manual Image Setup Menu Adjust Select Contrast/Brightness sRGB Color Temperature Bluish Color Space Cool Color Range...
- Seite 19 Baumstruktur des Bildschirmmenüs Hauptmenü Untermenü Menüoption HDMI Input Select Type C Volume (-/+, 0~100)/1 Audio Adjust Mute Standard MOBA ViewMode Movie Text Mono Contrast (-/+, 0~100)/1 Contrast/ Brightness Brightness (-/+, 0~100)/1 sRGB Bluish Cool Native Color Temperature Warm (-/+, 0~100)/1 Color Adjust User Color Green...
- Seite 20 Hauptmenü Untermenü Menüoption Sharpness (-/+, 0~100)/25 Blue Light Filter (-/+, 0~100)/1 Aspect Ratio 16:9 Manual Image Adjust 16:10 Advanced DCR (-/+, 0~100)/25 Standard Response Time Advanced Ultra Fast English Français Deutsch Español Italiano Suomi Svenska Language Русский Türkçe Česká 日本語 한국어...
- Seite 21 Hauptmenü Untermenü Menüoption 30 Minutes 45 Minutes Sleep 60 Minutes 120 Minutes Setup Menu Standard ECO Mode Optimize Conserve DDC/CI Memory Recall...
- Seite 22 Anhang Technische Daten Element Kategorie Technische Daten IPS-Typ, TFT-Aktivmatrix 1920 x 1080 LCD; Pixelabstand 0,17925 (H) mm × 0,17925 (V) mm 39,5 cm Anzeigegröße 16” (15,6 in sichtbar) Farbfilter Vertikaler RGB-Streifen Glasoberfläche Blendfrei (Haze 25%), Beschichtung (3H) TMDS digital (100 Ω) Eingangssignal Videosync HDMI (v.
- Seite 23 Element Kategorie Technische Daten Stromversorgung Eingangsspannung DC 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/4A Audio Lautsprecher 2 x 1W Aktive Größe Anzeigebereich 344,16 x 193,59 mm (H x V) Temperatur 0 bis 40 °C Relative Betriebsbedingungen 20 bis 90 % (nicht kondensierend) Luftfeuchtigkeit Höhe 3 km...
- Seite 24 Glossar Dieser Abschnitt beschreibt das Standardglossar der in allen LCD-Displaymodellen verwendeten Begriffe. Alle Begriffe sind alphabetisch aufgelistet. Hinweis: Einige Begriffe treffen auf Ihren Monitor möglicherweise nicht zu. Advanced DCR (Erweitertes DCR) Fortschrittliche DCR-Technologie erkennt das Bildsignal automatisch und steuert Helligkeit und Farbe der Hintergrundbeleuchtung auf intelligente Weise, damit Schwarz in dunklen Szenen noch schwärzer und Weiß...
- Seite 25 Information (Informationen) Zeigt den Timing-Modus (Videosignaleingang) von der Grafikkarte im Computer, die LCD-Modellnummer, die Seriennummer und die URL der ViewSonic®-Webseite. Anweisungen zum Ändern von Auflösung und Bildwiederholfrequenz (vertikale Frequenz) finden Sie in der Bedienungsanleitung Ihrer Grafikkarte. Hinweis: VESA 1024 x 768 bei 60 Hz bedeutet beispielsweise, dass die Auflösung 1024 x 768 und die Bildwiederholfrequenz 60 Hz...
- Seite 26 Manual Image Adjust (Manuelle Bildanpassung) Zeigt das Menü „Manual Image Adjust (Manuelle Bildanpassung)“. Sie können manuell eine Vielzahl von Bildqualitätseinstellungen vornehmen. Memory Recall (Speicher abrufen) Setzt die Einstellungen auf die werkseitigen Standardeinstellungen zurück, wenn der Monitor in einem in den technischen Daten dieser Anleitung aufgelisteten voreingestellten Timing-Modus betrieben wird.
- Seite 27 ViewMode (Ansichts-modus) Die einzigartige Funktion „ViewMode (Ansichts-modus)“ von ViewSonic bietet „Game (Spiel)“-, „Movie (Film)“-, „Web“-, „Text“-, „MAC“- und „Mono“-Voreinstellungen. Diese Voreinstellungen wurde speziell zur Gewährleistung eines optimierten Anzeigeerlebnisses bei verschiedenen Bildschirmanwendungen geschaffen.
- Seite 28 Problemlösung Dieser Abschnitt beschreibt einige allgemeine Probleme, die bei Verwendung des Monitors auftreten könnten. Problem Lösungsvorschläge Gerät lässt sich nicht • Achten Sie darauf, den Monitor über die Ein-/ Austaste einzuschalten. einschalten • Achten Sie darauf, dass das Netzkabel richtig und sicher mit Monitor und Steckdose verbunden ist.
- Seite 29 Problem Lösungsvorschläge Der Bildschirm • Stellen Sie sicher, dass Blue Light Filter (Blaulichtfilter) erscheint gelblich auf Off (Aus) gesetzt ist. Das OSD-Menü • Prüfen Sie, ob das Bildschirmmenü gesperrt ist. erscheint nicht am • Schalten Sie den Monitor aus, trennen Sie den Bildschirm/OSD- Netzstecker, schließen Sie ihn wieder an und schalten Bedienelemente sind...
- Seite 30 • ViewSonic® empfiehlt keine ammoniak- oder alkoholhaltigen Reiniger für Bildschirm oder Gehäuse. Bestimmte chemische Reinigungsmittel können die Bildfläche und/oder das Gehäuse des Monitors beschädigen. • ViewSonic® haftet nicht für Schäden, die durch den Einsatz solcher ammoniak- oder alkoholhaltigen Reinigungsmittel verursacht werden.
- Seite 31 Informationen zu Richtlinien und Service Informationen zur Konformität Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät. FCC-Erklärung Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und 2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.
- Seite 32 Folgende Informationen gelten nur für EU-Mitgliedstaaten: Die rechts gezeigte Kennzeichnung erfolgt in Übereinstimmung mit der Richtlinie zur Entsorgung elektrischer und elektronischer Altgeräte 2012/19/ EU (WEEE). Das Kennzeichen gibt an, dass das Gerät NICHT mit dem unsortierten Hausmüll entsorgt werden darf, sondern entsprechend örtlicher Gesetze an Rückgabe- und Sammelsysteme übergeben werden muss.
- Seite 33 Gewichtsprozent bei Cadmium untersagt, unter Berücksichtigung der Ausnahmen in Schedule 2 der Vorschrift. Entsorgung zum Ende der Einsatzzeit ViewSonic® nimmt den Umweltschutz sehr ernst, verpflichtet sich daher zu umweltfreundlichen Lebens- und Arbeitsweisen. Vielen Dank für Ihre Mitwirkung an einem intelligenteren, umweltfreundlicheren Einsatz moderner Computertechnik.
- Seite 34 Microsoft, Windows und das Windows-Logo sind eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic® und das Logo mit den drei Vögeln sind eingetragene Marken der ViewSonic® Corporation. VESA ist eine eingetragene Marke der Video Electronics Standards Association.
- Seite 35 Hinweis: Sie müssen die Seriennummer des Produktes angeben, befindet sich an der Rückseite des Monitors neben den I/O-Anschlüssen.. Land/Region Webseite Land/Region Webseite Asien-Pazifik-Raum und Afrika Australia Bangladesh www.viewsonic.com/au/ www.viewsonic.com/bd/ 中国 (China) www.viewsonic.com.cn 香港 (繁體中文) www.viewsonic.com/hk/ Hong Kong (English) India www.viewsonic.com/hk-en/ www.viewsonic.com/in/...
- Seite 36 Sie Abschnitt „Was die Garantie nicht abdeckt“). So lange gilt die Garantie: Bei ViewSonic®-Anzeigegeräten gilt eine 1- bis 3-jährige Garantie – abhängig vom Land, in dem das Gerät erworben wurde. Die Garantie deckt ab Datum des Erstkaufes sämtliche Teile einschließlich der Lichtquelle sowie sämtliche Lohnkosten ab.
- Seite 37 • Übergeben oder senden Sie das Produkt ausreichend frankiert in der Originalverpackung an den autorisierten ViewSonic®-Kundendienst oder direkt an ViewSonic®. • Zusätzliche Informationen und Anschriften des nächsten ViewSonic®- Kundendienstes erhalten Sie von ViewSonic®. Einschränkung impliziter Gewährleistungen: Es gibt keinerlei Gewährleistungen, ob ausdrücklich oder implizit, welche sich über den hierin erwähnten Umfang hinaus erstrecken;...
- Seite 38 Vertrieb außerhalb der USA und Kanadas: Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic®-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic® oder Ihren ViewSonic®-Händler vor Ort. Die Garantiezeit dieses Produktes auf dem chinesischen Festland (ausgenommen Hongkong, Macau und Taiwan) unterliegt den Bedingungen und Konditionen der Wartungsgarantiekarte.
