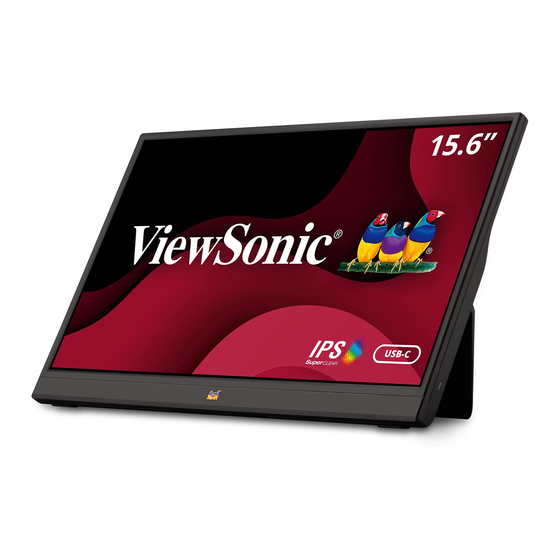

- Seite 1 VA1655-3 Anzeige Bedienungsanleitung Modell VS18172 P/N: VA1655-3...
- Seite 2 Als einer der weltweit führenden Anbieter von visuellen Lösungen verpflichtet sich ViewSonic®, die Erwartungen der Welt an technologische Weiterentwicklung, Innovation und Einfachheit zu übertreffen. Wir bei ViewSonic® glauben, dass unsere Produkt das Potenzial haben, die Welt positiv zu beeinflussen, und wir sind davon überzeugt, dass Ihnen das ViewSonic®-Produkt, für das Sie sich entschieden haben,...
- Seite 3 Sicherheitshinweise • Lesen Sie diese Anweisungen vor Einsatz des Gerätes vollständig. • Bewahren Sie diese Anweisungen an einem sicheren Ort auf. • Beachten Sie sämtliche Warnungen, halten sich an sämtliche Anweisungen. • Mindestens 45 cm vom Display entfernt. • Lassen Sie einen Abstand von 10 cm rund um das Gerät, damit eine angemessene Belüftung gewährleistet bleibt.
- Seite 4 • Falls Rauch, ungewöhnliche Geräusche oder ein merkwürdiger Geruch auftreten, schalten Sie das Display sofort aus und kontaktieren Ihren Händler oder ViewSonic. Das Display weiterhin zu nutzen, ist gefährlich. • Versuchen Sie niemals, die Sicherheitsfunktionen des geerdeten Netzsteckers außer Kraft zu setzen. Ein verpolungssicherer Stecker ist mit zwei Kontakten ausgestattet, von denen einer breiter als der andere ist.
- Seite 5 • Überlassen Sie alle Servicearbeiten qualifiziertem Servicepersonal. Service ist dann erforderlich, wenn das Gerät auf irgendeine Art und Weise beschädigt wurde, wie z.B. wenn das Stromkabel oder der Stecker beschädigt ist, wenn Flüssigkeit darüber gespritzt wurde oder wenn Gegenstände in das Gerät gefallen sind, wenn das Gerät Regen ausgesetzt war oder wenn es fallen gelassen worden war.
- Seite 6 Inhalt Sicherheitshinweise ............. 3 Einleitung ..............8 Lieferumfang ......................8 Übersicht ........................9 Ansicht Vorderseite und linke Seite ................ 9 Ansicht Rückseite und rechte Seite ................. 9 I/O-Anschlüsse ......................9 Grundeinstellungen ........... 10 Neigungswinkel anpassen ..................10 Ständer verwenden ....................10 Verbindungen herstellen ........... 11 An Stromversorgung anschließen .................11 Externe Geräte anschließen .................12 Power Delivery .....................13...
- Seite 7 Informationen zu Richtlinien und Service ....32 Informationen zur Konformität ................32 FCC-Erklärung ......................32 Industry-Canada-Erklärung ................... 32 CE-Konformität für europäische Länder ..............32 RoHS2-Konformitätserklärung ................33 Indische Beschränkung zu gefährlichen Stoffen ............ 34 Entsorgung zum Ende der Einsatzzeit ..............34 Hinweise zum Urheberrecht .................35 Kundendienst ......................
- Seite 8 Einleitung Lieferumfang • Tragbares Display • Netzteil (optional) • USB-Type-C-Kabel • USB-Type-C-zu-USB-Type-A-Kabel (optional) • Mini-HDMI-zu-HDMI-Kabel • Schnellstartanleitung Hinweis: Mitgelieferte kabel können je nach Land variieren. Bitte wenden Sie sich für weitere Informationen an Ihren örtlichen Händler.
- Seite 9 Übersicht Ansicht Vorderseite und linke Seite Ansicht Rückseite und rechte Seite Betriebsanzeige- Joy-Taste Ständer I/O-Anschlüsse HDMI Type C 1. USB Type C 2. USB Type C 4. Audio Out 3. Mini HDMI...
- Seite 10 Grundeinstellungen Neigungswinkel anpassen Neigen Sie den Monitor über den angebrachten Ständer in den gewünschten Betrachtungswinkel nach hinten (30 bis 53°). Hinweis: Stützen Sie den Ständer beim Anpassen sicher mit einer Hand, während Sie den Monitor mit der anderen Hand nach vorne oder hinten neigen.
- Seite 11 Verbindungen herstellen An Stromversorgung anschließen Der Monitor kann in einer der folgenden Konfigurationen in Betrieb genommen werden: • Type-C-Verbindung (Die Stromausgabe muss mehr als 10 W betragen) (The power output must be greater than 10W) (The power output must be greater than 10W) (The power output must be greater than 10W) (The power output must be greater than 10W) •...
- Seite 12 Externe Geräte anschließen Ihr(e) externes/externen Gerät(e) können in einer der folgenden Konfigurationen verbunden werden: • Type-C-Verbindung Verbinden Sie ein Type-C-Kabel von Ihrem externen Gerät mit einem Type-C- Anschluss am Monitor. Oder or or (Die Stromausgabe muss mehr als 10 W betragen) (The power output must be greater than 10W) •...
- Seite 13 Power Delivery Notebook oder Mobiltelefon mit Strom versorgen Falls das mitgelieferte Netzteil an den Monitor angeschlossen ist, kann der Monitor ein angeschlossenes Notebook oder Mobiltelefon aufladen. Hinweis: Power-Delivery-Ausgabe: Gleichspannung 5 V/9 V/12 V/15 V/20 V/ Max 3 A. 100-240 Vac 50/60 Hz Stromversorgungserkennung Dieses Produkt erkennt, ob das Stromversorgungsgerät ein Netzteil, Laptop oder...
- Seite 14 Power Delivery - weitere Informationen Bitte beachten Sie aufgrund des Designs von monitors: • Das zuerst angeschlossene Gerät liefert das Haupteingangssignal. • Wenn ein Type-C-Anschluss ein externes Gerät als Netzteil erkennt, verteilt es nur Strom. Es zeigt KEIN Eingangssignal. • Nur wenn einer der Type-C-Ports als Netzteil erkannt wird, kann der andere eine Zwei-Wege-Stromversorgung bereitstellen.
- Seite 15 Monitor verwenden Gerät ein- und ausschalten 1. Stellen Sie in einer der verfügbaren Konfigurationen eine Verbindung zu einer Stromquelle her. 2. Schalten Sie den Monitor über die Ein-/Austaste ein. 3. Wenn Sie den Bildschirm wieder ausschalten möchten, berühren Sie die Ein-/ Austaste noch einmal.
- Seite 16 Schnellmenü Bewegen Sie die Joy-Taste zur Aktivierung des Schnellmenüs. ViewMode Contrast/Brightness Input Select Main Menu Exit Hinweis: Befolgen Sie den Tastenhinweis an der Seite des Bildschirms zur Auswahl der Option oder zur Konfiguration von Einstellungen. Menü Beschreibung ViewMode Wählen Sie eine der voreingestellten (Ansichts-modus) Farbeinstellungen.
- Seite 17 Einstellungen konfigurieren Allgemeine Aktionen 1. Drücken Sie die Joy Key (Joy-Taste) zur Anzeige des OSD-Menüs. Manual Image Input Audio Adjust ViewMode Color Adjust Setup Menu Adjust Select HDMI Type C 1920 x 1080 @ 60Hz 2. Bewegen Sie die Joy Key (Joy-Taste) oder zur Auswahl des Hauptmenüs.
- Seite 18 3. Bewegen Sie die Joy Key (Joy-Taste) oder zur Auswahl der gewünschten Menüoption. Rufen Sie dann durch Bewegen der Joy Key (Joy-Taste) Untermenü auf. Manual Image Input Audio Adjust ViewMode Color Adjust Setup Menu Adjust Select Contrast/Brightness sRGB Color Temperature Bluish Color Space Cool...
- Seite 19 Baumstruktur des Bildschirmmenüs Hauptmenü Untermenü Menüoption HDMI Input Select Type C Volume (-/+, 0~100) Audio Adjust Mute Text Low Input Lag Black (-/+, 0~100) Stabilization Advanced DCR (-/+, 0~100) Standard Response Time Advanced Ultra Fast (-/+, 0~100) Green (-/+, 0~100) ViewMode Office Blue...
- Seite 20 Hauptmenü Untermenü Menüoption Movie Mono ViewMode FPS 1 FPS 2 Game MOBA Contrast (-/+, 0~100) Contrast/ Brightness Brightness (-/+, 0~100) sRGB Bluish Cool Native Color Temperature Warm (-/+, 0~100) User Color Green (-/+, 0~100) Blue (-/+, 0~100) Auto Color Adjust Color Space Auto Color Range...
- Seite 21 Hauptmenü Untermenü Menüoption English Français Deutsch Español Italiano Suomi Svenska Language Select Русский Türkçe Česká 日本語 한국어 繁體中文 Setup Menu 简体中文 Resolution Notice Information (-/+, OSD Time Out 5/15/30/60) Background 0° OSD Pivot 90° Power Indicator Auto Power...
- Seite 22 Hauptmenü Untermenü Menüoption 30 Minutes 45 Minutes Sleep 60 Minutes 120 Minutes Standard ECO Mode Optimize Setup Menu Conserve DDC/CI Auto Detect Memory Recall...
- Seite 23 Anhang Technische Daten Element Kategorie Technische Daten IPS, Color a-Si TFT Aktivmatrix 1920 x 1080 LCD, 0,17925 x 0,17925 mm Pixelabstand 39,6 cm Anzeigegröße 16” (15,6 in sichtbar) Farbfilter Vertikaler RGB-Streifen Glasoberfläche Blendfrei, Beschichtung (3H) TMDS digital (100 Ω) Mini HDMI (v. 1.4): f :15~82 kHz, f :50~75 Hz Eingangssignal...
- Seite 24 359,3 x 227 x 17,4 mm (B x H x T) Gewicht Physisch 0,8 kg 7 W (typisch) Leistungsaufnahme ≤ 0,3 W 2 - Bitte verwenden Sie nur das Netzteil von ViewSonic® oder von einer autorisierten Quelle. 3 - Die Testbedingung erfüllt EEI-Standards.
- Seite 25 Glossar Dieser Abschnitt beschreibt das Standardglossar der in allen LCD-Displaymodellen verwendeten Begriffe. Alle Begriffe sind alphabetisch aufgelistet. Hinweis: Einige Begriffe treffen auf Ihren Monitor möglicherweise nicht zu. Advanced DCR (Erweitertes DCR) Fortschrittliche DCR-Technologie erkennt das Bildsignal automatisch und steuert Helligkeit und Farbe der Hintergrundbeleuchtung auf intelligente Weise, damit Schwarz in dunklen Szenen noch schwärzer und Weiß...
- Seite 26 Information (Informationen) Zeigt den Timing-Modus (Videosignaleingang) von der Grafikkarte im Computer, die LCD-Modellnummer, die Seriennummer und die URL der ViewSonic®-Webseite. Anweisungen zum Ändern von Auflösung und Bildwiederholfrequenz (vertikale Frequenz) finden Sie in der Bedienungsanleitung Ihrer Grafikkarte. Hinweis: VESA 1024 x 768 bei 60 Hz bedeutet beispielsweise, dass die Auflösung 1024 x 768 und die Bildwiederholfrequenz 60 Hz...
- Seite 27 Manual Image Adjust (Manuelle Bildanpassung) Zeigt das Menü „Manual Image Adjust (Manuelle Bildanpassung)“. Sie können manuell eine Vielzahl von Bildqualitätseinstellungen vornehmen. Memory Recall (Speicher abrufen) Setzt die Einstellungen auf die werkseitigen Standardeinstellungen zurück, wenn der Monitor in einem in den technischen Daten dieser Anleitung aufgelisteten voreingestellten Timing-Modus betrieben wird.
- Seite 28 ViewMode (Ansichts-modus) Die einzigartige Funktion „ViewMode (Ansichts-modus)“ von ViewSonic bietet „Game (Spiel)“-, „Movie (Film)“-, „Web“-, „Text“-, „MAC“- und „Mono“-Voreinstellungen. Diese Voreinstellungen wurde speziell zur Gewährleistung eines optimierten Anzeigeerlebnisses bei verschiedenen Bildschirmanwendungen geschaffen.
- Seite 29 Problemlösung Dieser Abschnitt beschreibt einige allgemeine Probleme, die bei Verwendung des Monitors auftreten könnten. Problem Lösungsvorschläge Gerät lässt sich nicht • Achten Sie darauf, den Monitor über die Ein-/ Austaste einzuschalten. einschalten • Achten Sie darauf, dass das Netzkabel richtig und sicher mit Monitor und Steckdose verbunden ist.
- Seite 30 Problem Lösungsvorschläge Der Bildschirm • Stellen Sie sicher, dass Blue Light Filter (Blaulichtfilter) erscheint gelblich auf Off (Aus) gesetzt ist. Das OSD-Menü • Prüfen Sie, ob das Bildschirmmenü gesperrt ist. erscheint nicht am • Schalten Sie den Monitor aus, trennen Sie den Bildschirm/OSD- Netzstecker, schließen Sie ihn wieder an und schalten Bedienelemente sind...
- Seite 31 • ViewSonic® empfiehlt keine ammoniak- oder alkoholhaltigen Reiniger für Bildschirm oder Gehäuse. Bestimmte chemische Reinigungsmittel können die Bildfläche und/oder das Gehäuse des Monitors beschädigen. • ViewSonic® haftet nicht für Schäden, die durch den Einsatz solcher ammoniak- oder alkoholhaltigen Reinigungsmittel verursacht werden.
- Seite 32 Informationen zu Richtlinien und Service Informationen zur Konformität Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät. FCC-Erklärung Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und 2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.
- Seite 33 Folgende Informationen gelten nur für EU-Mitgliedstaaten: Die rechts gezeigte Kennzeichnung erfolgt in Übereinstimmung mit der Richtlinie zur Entsorgung elektrischer und elektronischer Altgeräte 2012/19/ EU (WEEE). Das Kennzeichen gibt an, dass das Gerät NICHT mit dem unsortierten Hausmüll entsorgt werden darf, sondern entsprechend örtlicher Gesetze an Rückgabe- und Sammelsysteme übergeben werden muss.
- Seite 34 Gewichtsprozent bei Cadmium untersagt, unter Berücksichtigung der Ausnahmen in Schedule 2 der Vorschrift. Entsorgung zum Ende der Einsatzzeit ViewSonic® nimmt den Umweltschutz sehr ernst, verpflichtet sich daher zu umweltfreundlichen Lebens- und Arbeitsweisen. Vielen Dank für Ihre Mitwirkung an einem intelligenteren, umweltfreundlicheren Einsatz moderner Computertechnik.
- Seite 35 Microsoft, Windows und das Windows-Logo sind eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic® und das Logo mit den drei Vögeln sind eingetragene Marken der ViewSonic® Corporation. VESA ist eine eingetragene Marke der Video Electronics Standards Association.
- Seite 36 Hinweis: Sie müssen die Seriennummer des Produktes angeben, befindet sich an der Rückseite des Monitors neben den I/O-Anschlüssen.. Land/Region Webseite Land/Region Webseite Asien-Pazifik-Raum und Afrika Australia Bangladesh www.viewsonic.com/au/ www.viewsonic.com/bd/ 中国 (China) www.viewsonic.com.cn 香港 (繁體中文) www.viewsonic.com/hk/ Hong Kong (English) India www.viewsonic.com/hk-en/ www.viewsonic.com/in/...
- Seite 37 Sie Abschnitt „Was die Garantie nicht abdeckt“). So lange gilt die Garantie: Bei ViewSonic®-Anzeigegeräten gilt eine 1- bis 3-jährige Garantie – abhängig vom Land, in dem das Gerät erworben wurde. Die Garantie deckt ab Datum des Erstkaufes sämtliche Teile einschließlich der Lichtquelle sowie sämtliche Lohnkosten ab.
- Seite 38 • Übergeben oder senden Sie das Produkt ausreichend frankiert in der Originalverpackung an den autorisierten ViewSonic®-Kundendienst oder direkt an ViewSonic®. • Zusätzliche Informationen und Anschriften des nächsten ViewSonic®- Kundendienstes erhalten Sie von ViewSonic®. Einschränkung impliziter Gewährleistungen: Es gibt keinerlei Gewährleistungen, ob ausdrücklich oder implizit, welche sich über den hierin erwähnten Umfang hinaus erstrecken;...
- Seite 39 Vertrieb außerhalb der USA und Kanadas: Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic®-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic® oder Ihren ViewSonic®-Händler vor Ort. Die Garantiezeit dieses Produktes auf dem chinesischen Festland (ausgenommen Hongkong, Macau und Taiwan) unterliegt den Bedingungen und Konditionen der Wartungsgarantiekarte.
