sensor1 Reserve CTL1

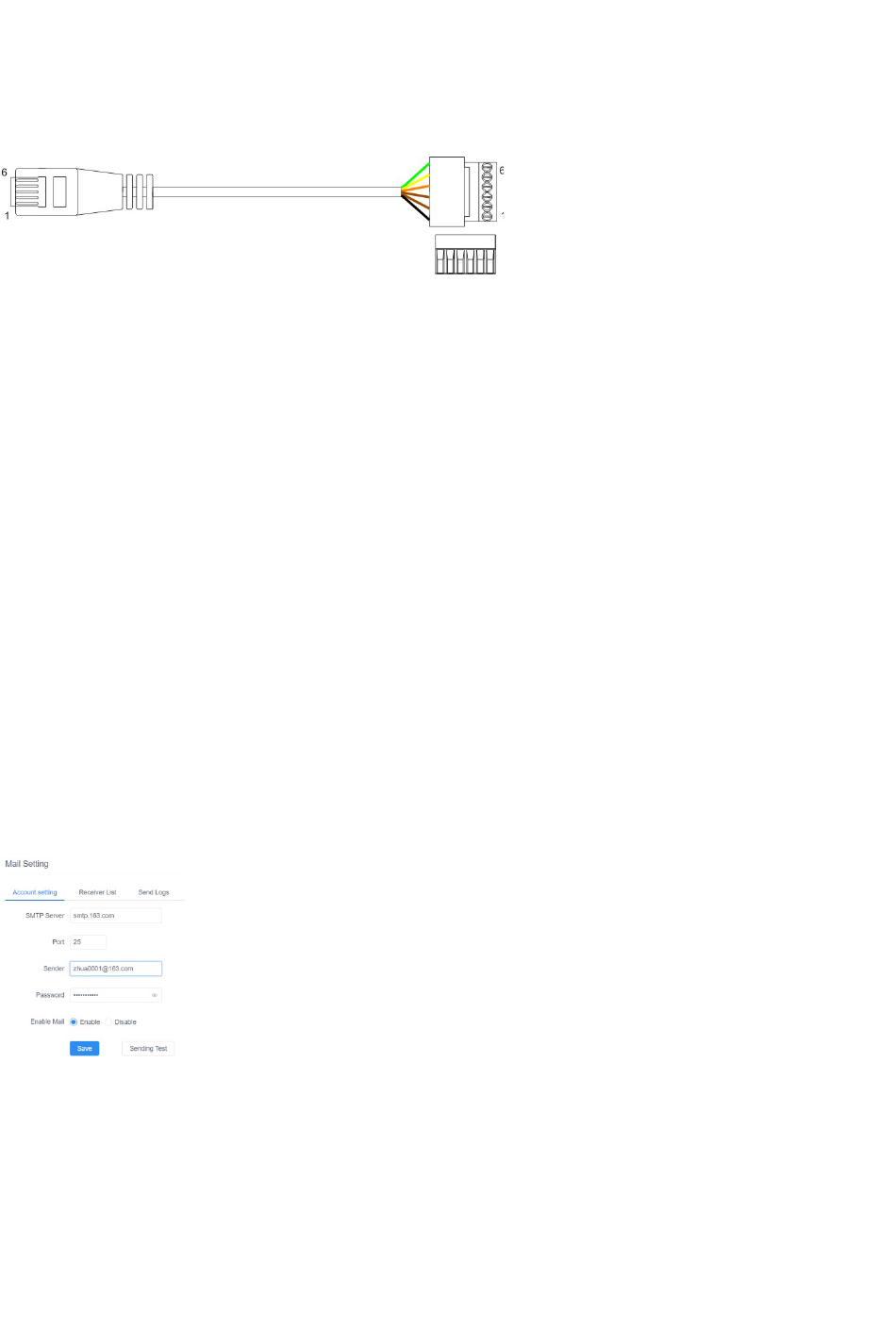

Benutzer können ihr eigenes Kabel herstellen, um entsprechend den tatsächlichen Anforderungen
auf die entsprechende Schnittstelle zuzugreifen. Schließen Sie die Kabel entsprechend der
entsprechenden Reihenfolge an.
Die Steuereingangspins der Sensoreingänge sind mit den Pins 2 und 3 verbunden. Der Ausgang
des Controllers ist im Open Collector Modus mit Pin 2 und Pin 6 und im Closed Collector Modus
mit Pin 3 und Pin 6 verbunden.
Hinweis: Beachten Sie bitte, die üblichen Beschaltungen für Open Collector
Globale Einstellungen (Global Settings)
Zu den Unterfunktionsoptionen gehören: E-Mail-Einstellungen, Systemzeiteinstellungen,
Zurücksetzen des Stromzählers, Zurücksetzen auf Werkseinstellungen, System-Upgrade,
Spracheinstellungen
Maileinstellungen (Mail Settings)
Mit der E-Mail-Einstellungsfunktion können Sie PDU-Alarme und -Protokolle an eine angegebene
E-Mail-Adresse senden, nachdem Sie eine E-Mail-Adresse festgelegt haben.
Im Tab Account Einstellungen (Account Settings) stellen Sie die Daten Ihres Mailservers, den Sie
zum Versenden der Mails benutzen wollen ein.
SMTP Server = Mailserver Domainname oder IP-Adresse
Port = Verwendeter IP Port Ihres Mailservers
Sender = Absender Adresse. Diese ist auch der Anmeldename
Passwort = Passwort für den verwendeten Mailaccount
Enable Mail = aktiviert (Enable) oder deaktiviert (Disable) den Mailservice der PDU
Klicken Sie auf die Schaltfläche „Speichern" (Save), um die Einstellungen zu speichern.
Nachdem Sie die E-Mail-Adresse festgelegt haben, können Sie eine Test-E-Mail senden, um zu
überprüfen, ob die E-Mail-Adresse korrekt ist.
Hierzu geben Sie im folgenden Dialog die Mai Adresse des Empfängers (Test Reception Mail Box)
und einen kurzen Text (Test Sending Content)ein, bevor Sie die Testmail durch drücken auf den
Senden (Send) Knopf versenden.
Seite 23
