ANSCHLÜSSE & STATUS LED
RJ45 Anschluss:
RJ45 Anschluss
Pin
Signal
Pin
Signal
1
BI_DA+
4
BI_DC+
2
BI_DA-
5
BI_DC-
87654321
3
BI_DB+
6
BI_DB-
SFP slot:
ACHTUNG!
SFP Transceiver sind Laser/LED-Produkte der Klasse 1.
Um schwere Augenschäden zu vermeiden, blicken Sie
nicht direkt in den Laserstrahl.
12V bis 48V T-Block:
ACHTUNG!
Bitte auf die richtige Polarität achten!
Netzteil nie eingeschaltet mit dem Terminal Block
verbinden!
V- V+
V- V+
Verbinden Sie den Minuspol nie mit der Gehäuseerde.
V-
≠
Redundante Stromversorgung möglich zur Verminderung von Betriebsausfällen.
Status LEDs:
PoE LED
Link / Activity LED
LED Name
Farbe
LED Funktion
An:
Verbunden
Link (L/A)
Gelb
Blinken:
Datenübertragung
An:
1000 Mbit/s
Speed (SPD)
Grün
Aus:
10/100 Mbit/s
An:
Lichtwellenleiter verbunden
FX 9+10
Grün
Blinken:
Datenübertragung
Blinken:
Das System ist betriebsbereit
SYS
Green
Aus:
Systemfehler / Switch aus
An:
Stromversorgung ok
PWR
Green
Aus:
Kein Netzteil angeschlossen
2
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise.
1.
Installieren Sie den EX-62035M-SFP mit dem DIN-Rail Kit auf eine Tragschiene.
2.
Schieben Sie bei Bedarf optional erhältliche SFP Transceiver in die SFP-Slots.
Pin
Signal
3.
Verbinden Sie Ihre Netzwerkgeräte über ein Netzwerkkabel mit dem Switch.
7
BI_DD+
4.
Verbinden Sie bei Bedarf das fiberoptische Kabel für die Verbindung zum Media Konverter
8
BI_DD-
oder Switch mit dem/den verwendeten SFP Transceivern.
ACHTUNG! Blicken Sie nicht direkt in den Laserstrahl des Glasfaseranschlusses!
5.
Schließen Sie den Stromanschluss des optional erhältlichen Netzteils an den Terminal
Block an und schalten Sie das Netzteil ein.
6.
Nach dem Einschalten des Geräts leuchtet die PWR-Anzeige. Wenn die Anzeige nicht
leuchtet, überprüfen Sie den korrekten Anschluss an die Stromversorgung.
7.
Wenn alle Kabel korrekt angeschlossen sind, leuchten die Anzeigen entsprechend dem
Portstatus der LEDs (Seite 2).
MANAGEMENT
Stellen Sie sicher, dass die IP-Adressen des Switches und des PCs im selben
Netzwerksegment liegen um über das Web auf den Switch zugreifen zu können. Der Switch
wird mit der IP-Adresse 192.168.1.6 ausgeliefert.
Öffnen Sie Ihren Browser, geben Sie die IP-Adresse des Switches 192.168.1.6 in die
Adresszeile ein und drücken Sie "Enter".
Geben Sie im Popup-Fenster für die Benutzeranmeldung den folgenden Benutzernamen und
das folgende Kennwort ein.
Nach der Bestätigung Ihrer Anmeldung gelangen Sie auf die Hauptseite des Switches und
können dessen Einstellungen Ihren Bedürfnissen anpassen.
HINWEISE & REINIGUNG
Schalten Sie die Stromversorgung aus, bevor Sie Module oder Kabel abziehen.
Die richtige Netzspannung ist auf dem Produkt angegeben. Überprüfen Sie die Spannung Ihrer
SYS LED
Stromquelle, um sicherzustellen, dass Sie die richtige Spannung verwenden. Verwenden Sie
KEINE höhere als die auf dem Produkt angegebene Spannung.
FX 9 LED
FX 10 LED
SFP Transceiver sind Laser/LED-Produkte der Klasse 1.
Um schwere Augenschäden zu vermeiden, blicken Sie nicht direkt in den
PWR LED
Laserstrahl.
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden.
Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Deutschland:
Schweiz:
EXSYS Vertriebs GmbH
EXSYS Vertriebs GmbH
Industriestrasse 8
Dübendorfstrasse 17
61449 Steinbach
8602 Wangen
www.exsys.ch
www.exsys.de
Benutzernamen:
admin
Passwort:
admin
Italia:
EXSYS Italia Srl
Via Belvedere, 45/B
I-22100 Como
www.exsys.it
3
EX-62035M-SFP
Anleitung
Manual
Vers. 1.1, 09.10.24

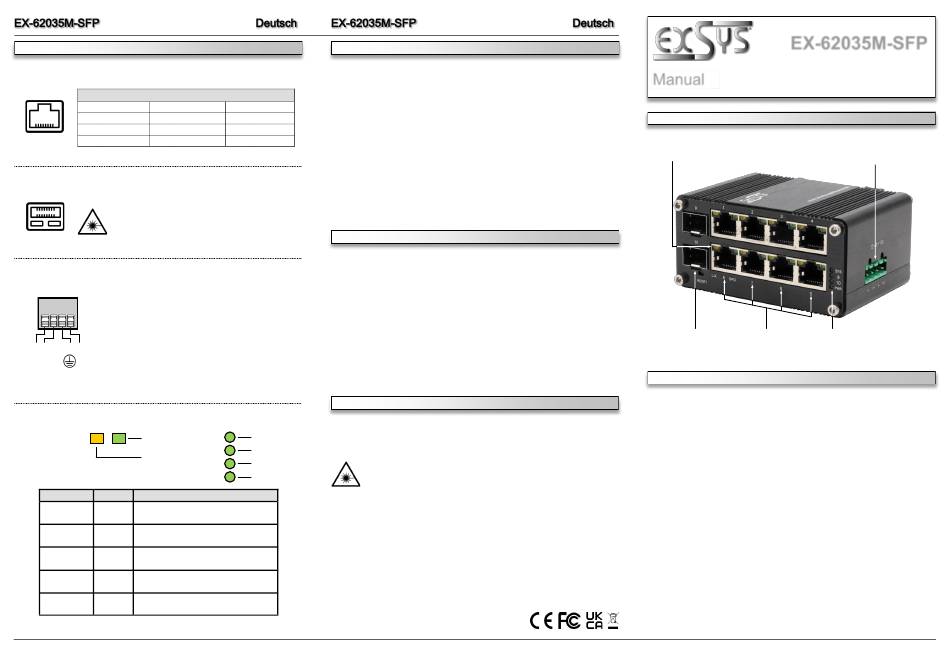

LAYOUT
Status LED's
2x SFP slot
8x RJ45
Status LED's
100/1000 Mbps
100/1000 Mbps
DESCRIPTION & TECNICAL INFORMATION
The EX-62035M-SFP is probably the smallest industrial-grade 10-port Gigabit web-managed
switch and offers full Gigabit performance on all ports despite its small external dimensions. The
two SFP slots enable integration into a fibre optic network. Suitable SFP transceivers are
available as accessories. Thanks to the robust metal housing and the extended operating
temperature range from -40°C to 80°C, it is suitable for a variety of applications, even in harsh
environments. Power is supplied via the terminal block (48-57VDC) and can also be redundant
to reduce operational failures.
Compatibility:
Gigabit Ethernet 10/100/1000Base-T
Operating System:
All operating systems
Connectors:
8x RJ45-Port, 2x SFP slot, 1x Terminal Block 12-48VDC
Extent of Delivery:
EX-62035M-SFP, DIN-Rail Kit, Wall Mounting Bracket, Manual
4
12-48V T-Block for optional
Power Supply
