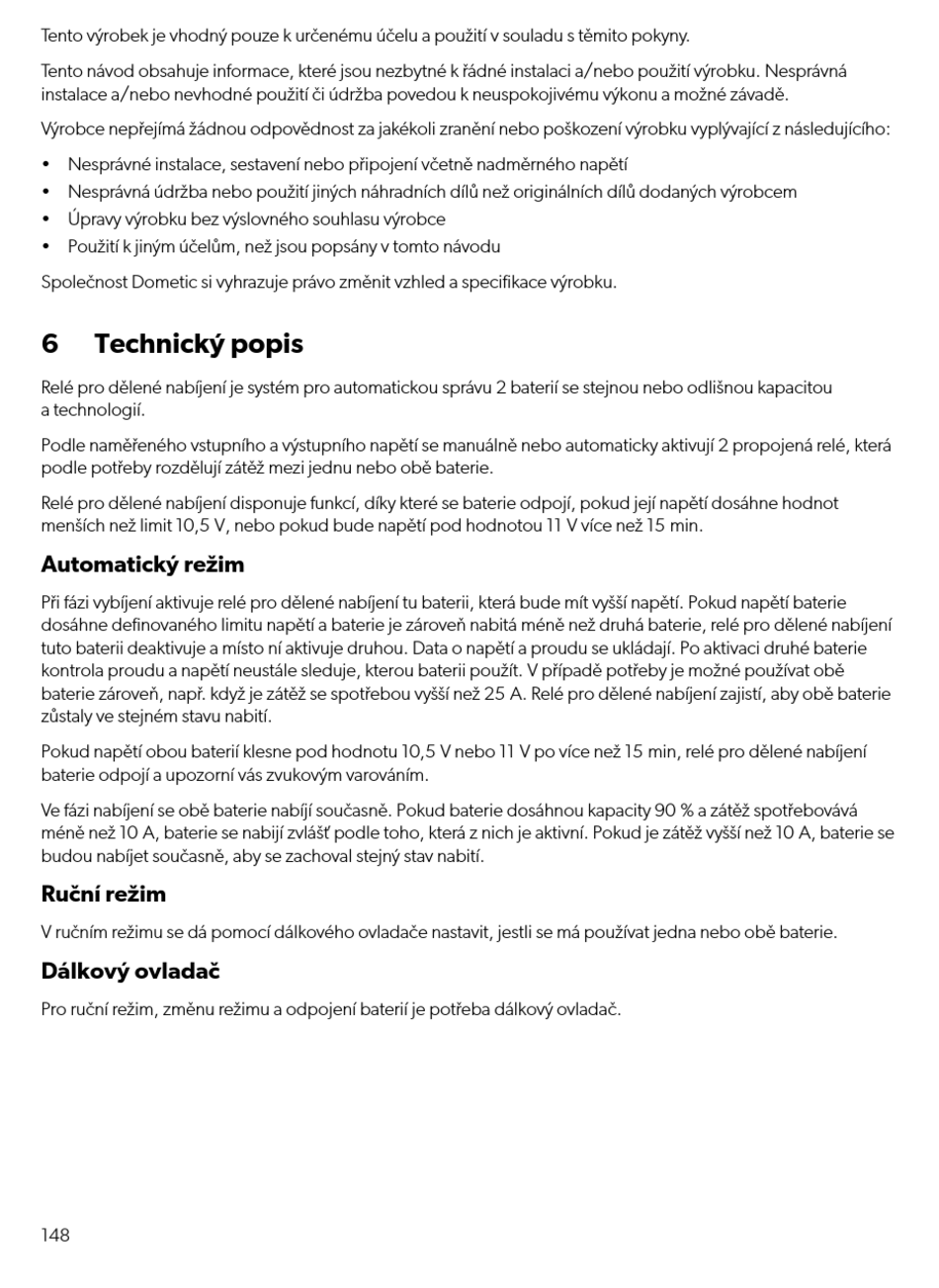

Tento výrobek je vhodný pouze k určenému účelu a použití v souladu s těmito pokyny.
Tento návod obsahuje informace, které jsou nezbytné k řádné instalaci a/nebo použití výrobku. Nesprávná
instalace a/nebo nevhodné použití či údržba povedou k neuspokojivému výkonu a možné závadě.
Výrobce nepřejímá žádnou odpovědnost za jakékoli zranění nebo poškození výrobku vyplývající z následujícího:
• Nesprávné instalace, sestavení nebo připojení včetně nadměrného napětí
• Nesprávná údržba nebo použití jiných náhradních dílů než originálních dílů dodaných výrobcem
• Úpravy výrobku bez výslovného souhlasu výrobce
• Použití k jiným účelům, než jsou popsány v tomto návodu
Společnost Dometic si vyhrazuje právo změnit vzhled a specifikace výrobku.
6
Technický popis
Relé pro dělené nabíjení je systém pro automatickou správu 2 baterií se stejnou nebo odlišnou kapacitou
a technologií.
Podle naměřeného vstupního a výstupního napětí se manuálně nebo automaticky aktivují 2 propojená relé, která
podle potřeby rozdělují zátěž mezi jednu nebo obě baterie.
Relé pro dělené nabíjení disponuje funkcí, díky které se baterie odpojí, pokud její napětí dosáhne hodnot
menších než limit 10,5 V, nebo pokud bude napětí pod hodnotou 11 V více než 15 min.
Automatický režim
Při fázi vybíjení aktivuje relé pro dělené nabíjení tu baterii, která bude mít vyšší napětí. Pokud napětí baterie
dosáhne definovaného limitu napětí a baterie je zároveň nabitá méně než druhá baterie, relé pro dělené nabíjení
tuto baterii deaktivuje a místo ní aktivuje druhou. Data o napětí a proudu se ukládají. Po aktivaci druhé baterie
kontrola proudu a napětí neustále sleduje, kterou baterii použít. V případě potřeby je možné používat obě
baterie zároveň, např. když je zátěž se spotřebou vyšší než 25 A. Relé pro dělené nabíjení zajistí, aby obě baterie
zůstaly ve stejném stavu nabití.
Pokud napětí obou baterií klesne pod hodnotu 10,5 V nebo 11 V po více než 15 min, relé pro dělené nabíjení
baterie odpojí a upozorní vás zvukovým varováním.
Ve fázi nabíjení se obě baterie nabíjí současně. Pokud baterie dosáhnou kapacity 90 % a zátěž spotřebovává
méně než 10 A, baterie se nabijí zvlášť podle toho, která z nich je aktivní. Pokud je zátěž vyšší než 10 A, baterie se
budou nabíjet současně, aby se zachoval stejný stav nabití.
Ruční režim
V ručním režimu se dá pomocí dálkového ovladače nastavit, jestli se má používat jedna nebo obě baterie.
Dálkový ovladač
Pro ruční režim, změnu režimu a odpojení baterií je potřeba dálkový ovladač.
148
