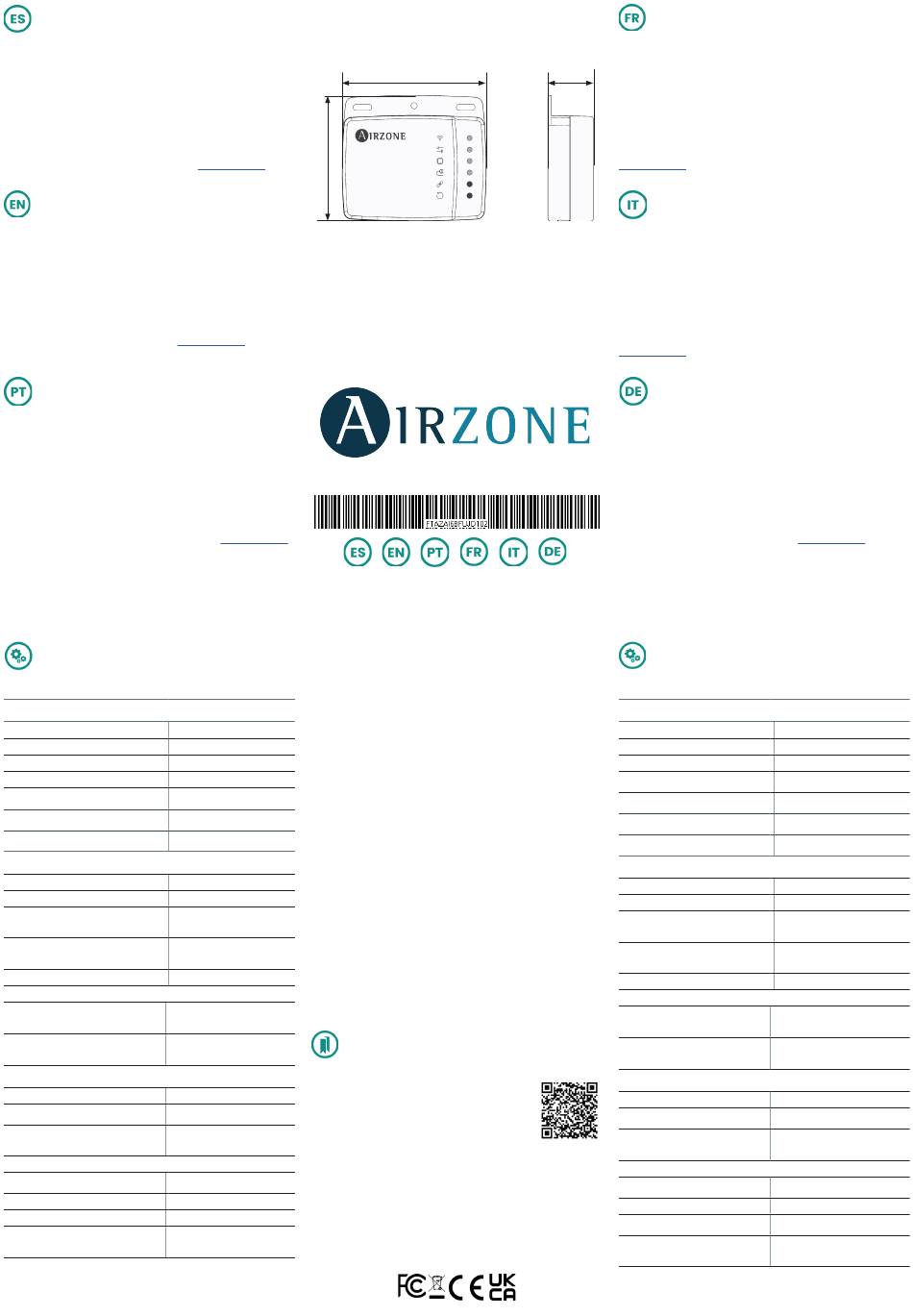

AIDOO ZIGBEE FUJITSU 3 WIRES BY AIRZONE
Dispositivo para la gestión e integración de equipos de forma remota. Conexión
inalámbrica a red mediante Zigbee. El Aidoo Zigbee de Airzone, con estándar 3.0,
funciona en cualquier red Zigbee con otros dispositivos y controladores certificados
Zigbee de cualquier otro fabricante. Como nodo alimentado constantemente,
actuará como repetidor independientemente del proveedor con el fin de aumentar
la fiabilidad de la red.
Funcionalidades:
•
Control de los distintos parámetros del equipo.
•
Puerto para la integración mediante protocolo Modbus.
Para más información de nuestros productos diríjase a
AIDOO ZIGBEE FUJITSU 3 WIRES BY AIRZONE
Device to manage and integrate units remotely. Wireless Zigbee connection. The
Aidoo Zigbee by Airzone, with 3.0 standard, operates in any Zigbee network with
other Zigbee certified devices and controllers from any other manufacturer. As a
constantly powered node, will act as repeater regardless of the vendor in order to
increase the reliability of the network.
Functionalities:
•
Control of the parameters of the unit.
•
Port for integration via Modbus.
For further information about our products, go to
AIDOO ZIGBEE FUJITSU 3 WIRES BY AIRZONE
Dispositivo para a gestão e integração de equipamento remotamente. Conexão
sem fios à rede por Zigbee. O Aidoo Zigbee da Airzone, com standard 3.0, opera
em qualquer rede Zigbee com outros dispositivos e controladores certificados
Zigbee de qualquer outro fabricante. Como um nó constantemente alimentado,
actuará como repetidor, independentemente do fornecedor, a fim de aumentar a
fiabilidade da rede.
Funcionalidades:
•
Controlo dos diferentes parâmetros do equipamento.
•
Porta para a integração através do o Modbus.
Para obter mais informações sobre nossos produtos, consulte
(ES) CARACTERÍSTICAS TÉCNICAS
(EN) TECHNICAL SPECS
(PT) CARACTERÍSTICAS TÉCNICAS
Conexión con unidad interior / Connection to indoor unit
Conexão ao equipamento
V max. 18 Vdc
I max. 137.5 mA
V in 12-16 Vdc
Consumo / Consumption / Consumo 216 mW
AZPV8WIRE03
Tipo de cable / Type of cable / Tipo de cabo
Sección del cable / Wire section
6 x 0.2 mm
Seção do cabo
Longitud del cable / Wire length
2.5 m (8.2 ft)
Comprimento do cabo
Comunicaciones Zigbee / Zigbee Communication
Comunicação Zigbee
Protocolo / Protocol / Protocolo Zigbee
Modelo / Model / Modelo MGM210P
Frecuencia de comunicación
Communication frequency 2.4 GHz
Frequência de comunicação
Potencia máxima | Potencia de antena
Maximum power | Antenna power + 10 dBm | 1.86 dBi
Potência máxima | Potência da antena
Sensibilidad / Sensitivity / Sensibilidade - 103.9 dBm
Puerto RS-485 / RS-485 Port / Porta RS-485
Cable apantallado y trenzado 2 x 0.22 + 2 x 0.5 mm
Shielded twisted pair (AWG 23 – 2 wired + AWG 20 – 2 wired)
Cabo blindado e trançado Min: 0.2 mm
Protocolo de comunicaciones
MODBUS RS-485
Communication protocol
Par – 19200 bps
Protocolo de comunicação
Temperaturas operativas / Operating temperatures
Temperatura de operaçao
Almacenaje / Storage / Armazenamento - 20 ... 70 ºC (- 4 ... 158 ºF)
Funcionamiento / Operation
0 ... 45 ºC (32 ... 113 ºF)
Funcionamento
Rango de humedad de funcionamiento
Operating humidity rango 5 ... 90 % (non-condensing)
Intervalo de humidade de funcionamento
Aspectos mecánicos / Mechanical aspects / Aspectos mecânicos
Grado de protección / Protection class
IP 41
Grau de proteção
Peso / Weight / Peso 130 g (0.29 lb)
Dimensiones / Size / Dimensões (WxHxD) 92x80x29 mm
Altura máx. de funcionamiento
Max. operating height 2000 m (6561.68 ft)
Altura máx. de funcionamento
H
airzonecontrol.com
airzonecontrol.com
airzonecontrol.com
2
2
/ Max: 1.5 mm
2 2
FCC / ISED
(ES) Este dispositivo cumple con FCC / ISED regulatory notices.
(EN) This device complies with FCC / ISED regulatory notices.
(PT) Este dispositivo está em conformidade com os avisos
normativos FCC / ISED.
(FR) Ce dispositif est conforme aux avis réglementaires de la
FCC / ISED de l'ISDE regulatory notices.
(IT) Questo
regolamentari FCC / ISED.
(DE) Dieses Gerät entspricht den FCC / ISED Bestimmungen.
(3.62x3.15x1.14")
W
AZAI6ZBEFUJ
AZAI6ZBE
Contains FCC ID: QOQGM210P
Contains IC: 5123A-GM210P
dispositivo è conforme alle normative
AIDOO ZIGBEE FUJITSU 3 WIRES BY AIRZONE
Dispositif pour la gestion et l'intégration à distance d'unités. Accès sans fil au réseau
via Zigbee. Le Aidoo Zigbee d'Airzone, de standard 3.0, fonctionne dans n'importe
quel réseau Zigbee avec d'autres appareils et contrôleurs certifiés Zigbee de
D n'importe quel autre fabricant. En tant que nœud alimenté en permanence, il fera
office de répéteur, quel que soit le fournisseur, afin d'accroître la fiabilité du réseau.
Fonctionnalités :
•
Contrôle des différents paramètres de l'unité.
•
Port pour l'intégration via le e Modbus.
Pour plus d'informations sur nos produits, veuillez vous rendre sur la page
airzonecontrol.com
AIDOO ZIGBEE FUJITSU 3 WIRES BY AIRZONE
Dispositivo per la gestione e l'integrazione di unità in remoto. Connessione alla
rete Zigbee Plus. L'Aidoo Zigbee di Airzone, con standard 3.0, funziona in qualsiasi
rete Zigbee con altri dispositivi e controller certificati Zigbee di qualsiasi altro
produttore. Come un nodo costantemente alimentato, agirà come ripetitore
indipendentemente dal fornitore al fine di aumentare l'affidabilità della rete.
Funzionalità:
•
Controllo dei diversi parametri dell'unità.
•
Porta per l'integrazione mediante lo Modbus.
Per maggiori informazioni sui nostri prodotti utilizzi il nostro sito dedicato
airzonecontrol.com
AIDOO ZIGBEE FUJITSU 3 WIRES BY AIRZONE
Gerät zur Fernverwaltung und Integration von Geräten. Funkverbindung mit dem
Netz über Zigbee. Der Aidoo Zigbee von Airzone, nach Standard 3.0, funktioniert in
jedem Zigbee-Netzwerk mit anderen Zigbee-zertifizierten Geräten und Controllern
anderer Hersteller. Als Knoten, der ständig mit Strom versorgt wird, fungiert er als
Repeater, unabhängig vom Hersteller, um die Zuverlässigkeit des Netzwerks zu
erhöhen.
Funktionen:
•
Steuerung der verschiedenen Anlagenparameter.
•
Port für die Integration über das Modbus-Protokoll.
Weitere Informationen über unsere Produkte siehe
(FR) CARACTÉRISTIQUES TECHNIQUES
(IT) CARATTERISTICHE TECNICHE
(DE) TECHNISCHE DATEN
Connexion à l'unité intérieure / Collegamento all'unità interna
Anschluss an Innengerät
Consommation / Consumo
Leistungsaufnahme
Type de câble / Tipo di cavo / Kabeltyp
Section du câble / Sezione del cavo
Kabelquerschnitt
Longueur du cable / Lunghezza del cavo
Kabellänge
Communications Zigbee / Comunicazioni Zigbee
Zigbee Verbindungen
Protocole / Protocollo / Protokoll
Modèle / Modello / Modell
Fréquence de communication
Frequenza di comunicazione
Kommunikationsfrequenz
Force maximale | Force de l'antenne
Massima potenza | Potenza d'antenna
Maximalleistung | Leistung der Antenne
Sensibilité / Sensibilità / Empfindlichkeit
Port RS-485 / Porta RS-485 / RS-485-Port
Câble torsadé et blindé
Cavo schermato e intrecciato
Abgeschirmtes Kabel und umflochten
Protocole de communication
Protocollo di comunicazione
Kommunikationsprotokoll
Températures opérative / Termperature operative
Betriebstemperaturen
De stockage / Stoccaggio / Lagerung
De fonctionnement / Funzionamento
Betrieb
Plage d'humidité de fonctionnement
Rango di umidità di funzionamento
Zulässige Luftfeuchtigkeit
Aspects mécaniques / Aspetti meccanici / Mechanische Aspekte
Degré de protection / Grado di protezione
Schutzklasse
Poids / Peso / Gewicht
Dimensions / Dimensioni / Abmessungen
(WxHxD)
Hauteur max. fonctionnement
Altezza mass. di funzionamento
Max. Betriebshöhe
airzonecontrol.com
V max. 18 Vdc
I max. 137.5 mA
V in 12-16 Vdc
216 mW
AZPV8WIRE03
6 x 0.2 mm 2
2.5 m (8.2 ft)
Zigbee
MGM210P
2.4 GHz
+ 10 dBm | 1.86 dBi
- 103.9 dBm
2 x 0.22 + 2 x 0.5 mm 2
(AWG 23 – 2 wired + AWG 20 – 2 wired)
Min: 0.2 mm / Max: 1.5 mm
2 2
MODBUS RS-485
Par – 19200 bps
- 20 ... 70 ºC (- 4 ... 158 ºF)
0 ... 45 ºC (32 ... 113 ºF)
5 ... 90 % (non-condensing)
IP 41
130 g (0.29 lb)
92x80x29 mm (3.62x3.15x1.14")
2000 m (6561.68 ft)
