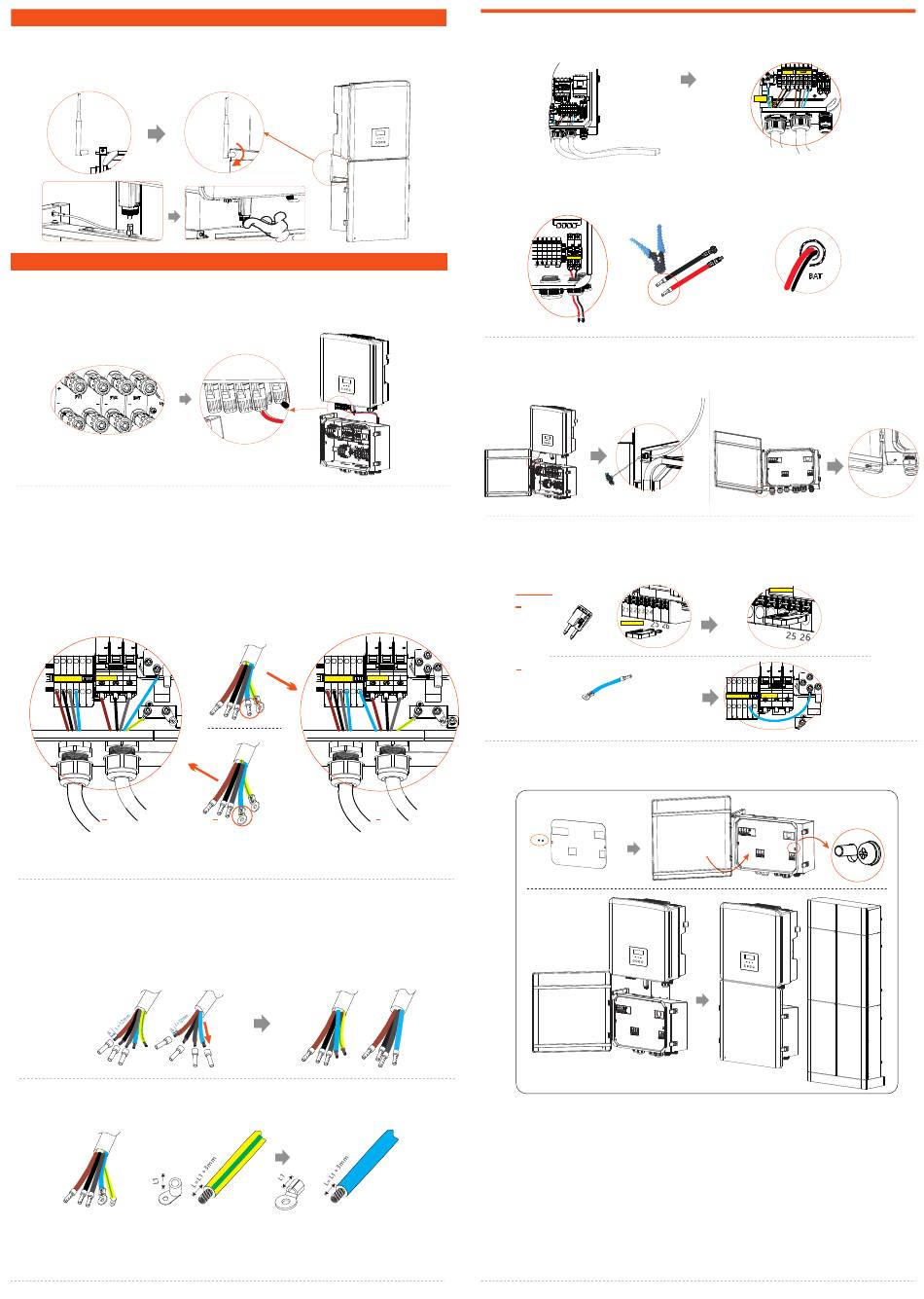

5. Überwachen Sie die Antennenanschlüsse des Zubehörs
In der Box des Überwachungszubehörs befindet sich eine Antenne.
a) Installieren Sie die Antenne an der Box und ziehen Sie sie mit der Hand fest;
b) Schließen Sie dann das Antennenkabel an das Ende des WiFi-Dongles an.
6. verdrahtung Anschluss
6.1 Wechselrichterseitiger Anschluss
Entsprechend dem BAT(INV)+/BAT(INV)-Leitungssymbol auf dem erweiterten Kabelbaum der X3-Matebox
werden die entsprechenden Anschlüsse von BAT+/BAT- des Wechselrichters nacheinander eingefügt.
6.2 Anschluss X3-Matebox advanced side
- Netz(INV) und EPS(INV)
1) Verbinden Sie die Anschlüsse Netz (INV) R/S/T/N und EPS (INV) R/S/T/N/PE des Wechselrichters mit
dem Anschluss X3-Matebox advanced.. Die Verbindungsmethode ist wie folgt:
a) Stecken Sie zuerst das R/S/T EPS(INV) in den R/S/T Anschluss des EPS (INV) in der X3-Matebox
advanced und das N EPS(INV) direkt in die Bohrung und stellen Sie sicher, dass die Installation dicht ist;
b) Suchen Sie dann den Anschluss Netz(INV) (R/S/T) in der X3-Matebox advanced, schließen Sie den
entsprechenden Kabelbaum an und sichern Sie die Schraube mit einem Schraubendreher.
C) Zum Schluss wird der PE-Draht/N-Draht mit einem Sechskantschlüssel verriegelt;
R S T N
N20
EPS(INV)
Netz(INV)
2122 23 24
17
18
19
PE
A
Hinweis: Je nach den verschiedenen N-Klemmen des Netzes (INV) ist die entsprechende
Anschlussposition zu wählen (bei Bedarf: (A + 6.4B) oder (I + 6.4II)).
- Netz, Verbraucher und Batterie
2) Netz(R/S/T/N/PE)/Verbraucher(R/S/T/N)-seitiger Anschluss
a) Bereiten Sie gewöhnliche 10mm² Netz(R/S/T/N/PE) /10mm² Verbraucher(R/S/T/N) vor und entfernen Sie
die 12mm Isolierschicht am Ende der Leitung. Führen Sie die entsprechenden europäischen Klemmen ein.
Die abisolierten Klemmen müssen in die Europaklemmen eingeführt und anschließend mit der Crimpzange
niedergedrückt werden.
Netz(R/S/T/N)
b) Das Netz(PE) isoliert das Erdungskabel ab (Länge "L''), führt das abisolierte Kabel in die R-Klemme
ein und klemmt es dann ab.
Netz (PE)
Diagonalzange
3
3
Netz(INV)
R S T N
N
EPS(INV)
2122 23 24
20
I
Netz(INV)
A
Verbraucher
(R/S/T/N)
Netz(R/S/T/N)
C
3) Führen Sie die Grid/Load-Leitung durch den Netz/Verbraucher-Anschluss der X3-Matebox advanced,
suchen Sie dann den Netz(R/S/T/N)-Anschluss und den Verbraucher(R/S/T/N)-Anschluss in der X3-
Matebox advanced, führen Sie jede Leitung ein und verwenden Sie den Schraubendreher, um die Schrauben
zu sichern.
4) Führen Sie das Batteriekabel durch den BAT-Anschluss der X3-Matebox advanced, suchen Sie dann die
Anschlüsse BAT+ und BAT- in der X3-Matebox advanced, führen Sie jedes Kabel entsprechend ein und
verwenden Sie den Schraubendreher, um die Schrauben zu sichern.
6.3 Anschlüsse des Erdungsdrahtes
Der Kasten muss wie folgt geerdet werden.
6.4 Die N-Leitung auf der Netzseite wird mit der N-Leitung auf der
EPS-Seite kurzgeschlossen
-Wenn der Benutzer Verdrahtungsregeln für Nullleiter verlangt, kann die Notstromversorgung nicht
isoliert oder geschaltet werden (für die Verdrahtung gelten die australischen und neuseeländischen
Vorschriften AS/NZS_3000:2012)
Siehe 6.2
B
II
N26
Netz(INV)
17
18
19
PE
6.5 Zum Schluss wird mit dem Schraubendreher die Schallwand wieder angebracht, die obere Abdeckung
geschlossen und die Schnalle mit einem Schlüssel verriegelt.
I
Verbraucher
(R/S/T/N)
C
BAT(+)/BAT(-)
Zur Batterie
-
+
Sechskantschlüssel
Drehmoment: 1,5±0,2N-m
EPS(INV)
R S T N
EPS(INV)
2122 23 24
N-Draht-Steckverbinder (130mm, 6 mm²)
Grid
N16
E-bar
EPS(INV)
N
N
N26
Netz(INV)
25
20
17
18
19
PE
320102096500
4
