TECHNISCHE INFORMATION / MONTAGE- / BEDIENUNGSANLEITUNG
Solarregler SUNGO SXL
Komfortable Bedienung
●
Großes beleuchtetes Display für die Anzeige von Tem-
peraturen, Bilanzwerten und Anlagenzuständen mit klar
gestalteten Piktogrammen für den Überblick.
●
Einfache, aber sichere Bedienung über vier Tasten.
●
Sechs Sprachen stehen zur Wahl.
Montagefreundlich
●
Wahlweise Montage direkt an der CIRCO 5 Solarkreis-
station oder an der Wand.
●
Klemmenraum durch schwenkbaren Deckel gut zu-
gänglich.
Großer Funktionsumfang
●
10 Eingänge und 6 Ausgänge für variablen Einsatz.
●
10 Anlagensysteme zur Auswahl mit zahlreichen Zusatz-
funktionen wie Anlagenschutz, Kollektorkühlung, Ther-
mostat, Differenzregler, Legionellenschutz, Ertragsmes-
sung u.v.m.
Inhalt
1. Anlagensysteme in der Übersicht . . . . . . . . . . 2-3
2. System auswählen . . . . . . . . . . . . . . . . . . . . 4
2.1 Erklärung der System-Darstellungen . . . . . . . . . 4
2.2 Beschreibung der Sonderfunktionen . . . . . . . . . 6
2.3 Beschreibung weiterer Funktionen . . . . . . . . . . 9
2.4 Systeme im Detail . . . . . . . . . . . . . . . . . 10-19
3. Allgemeine Sicherheitshinweise . . . . . . . . . . . 20
4. Solarregler installieren. . . . . . . . . . . . . . . . . 21
4.1 Gehäuse befestigen . . . . . . . . . . . . . . . . . . 21
4.2 Kabel anschließen . . . . . . . . . . . . . . . . . . . 21
5. Bedienung . . . . . . . . . . . . . . . . . . . . . . . 23
Gedruckt auf Recyclingpapier aus 100 % Altpapier
Solarthermie/Solarkreis
D-SUNGO-SXL-TI-MA-BA-0505-1122P400
Vielseitig im Einsatz
●
Solarsysteme mit bis zu drei Speichern und bis zu zwei
Kollektorfeldern.
●
System mit gemischtem Heizkreis für die optimale Kom-
bination von Solaranlage und Pelletheizung.
●
System für Großanlagen mit Vorwärmspeicher.
Alles unter Kontrolle
●
Umfassendes Diagnosesystem zur Überwachung der
Anlagenfunktionen.
●
Optionaler DATAstick zum Speichern und Auslesen von
Messwerten, Betriebsdaten und Anlagenzuständen und
zum Update der Reglersoftware.
5.1 Displayanzeige . . . . . . . . . . . . . . . . . . . . . 23
5.2 Tastenfunktionen . . . . . . . . . . . . . . . . . . . . 24
5.3 Menüstruktur . . . . . . . . . . . . . . . . . . . . . . 25
5.4 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . 26
5.5 Menü „Sonderfunktionen" . . . . . . . . . . . . . . 27
5.6 Menü „Einstellung". . . . . . . . . . . . . . . . . . . 31
5.7 Menü „Information" . . . . . . . . . . . . . . . . . . 35
5.8 Menü „Handbetrieb". . . . . . . . . . . . . . . . . . 37
6. Technische Informationen. . . . . . . . . . . . . . . 38
7. Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . 39
8. Service . . . . . . . . . . . . . . . . . . . . . . . . 39-40
Wagner& Co

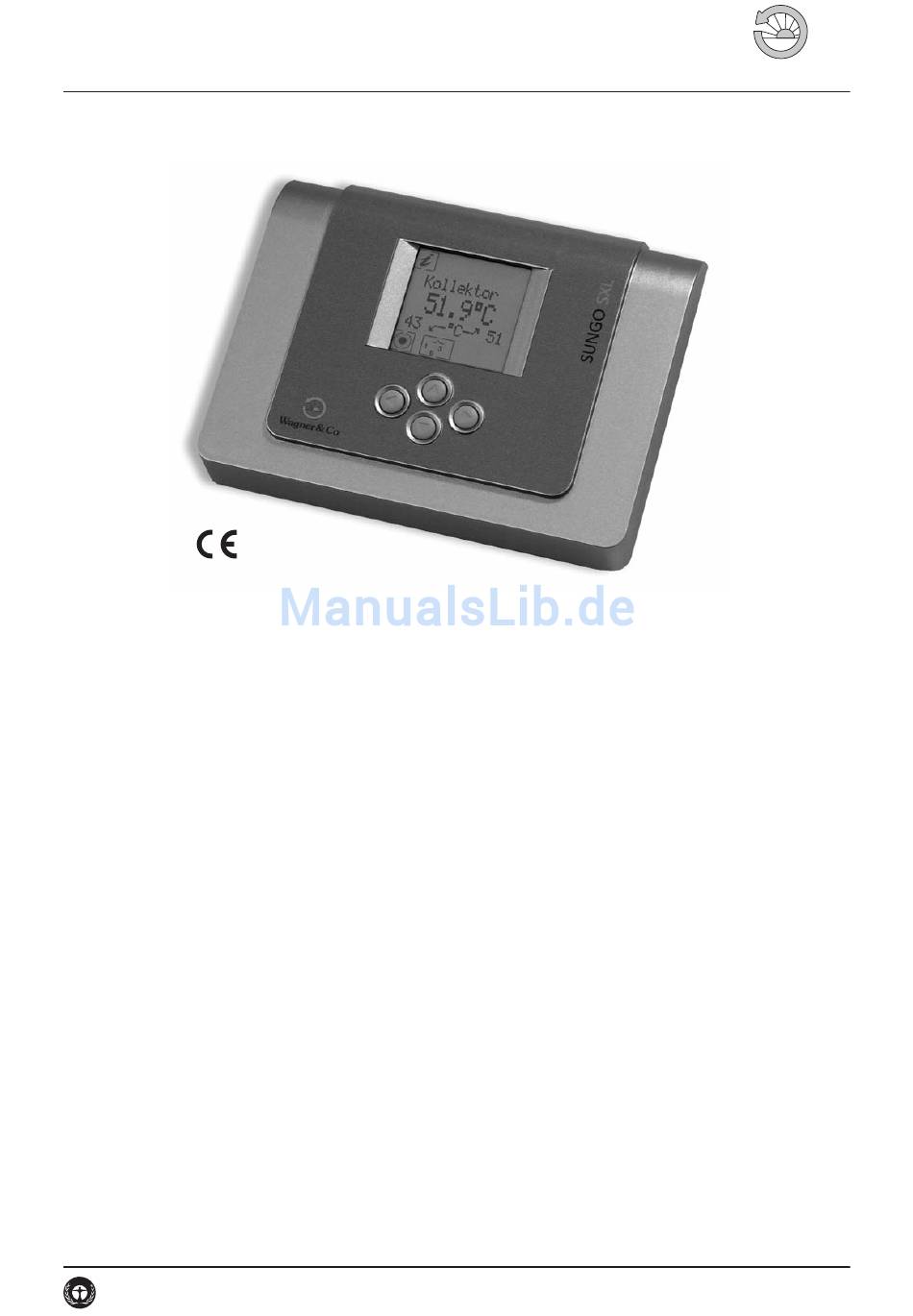

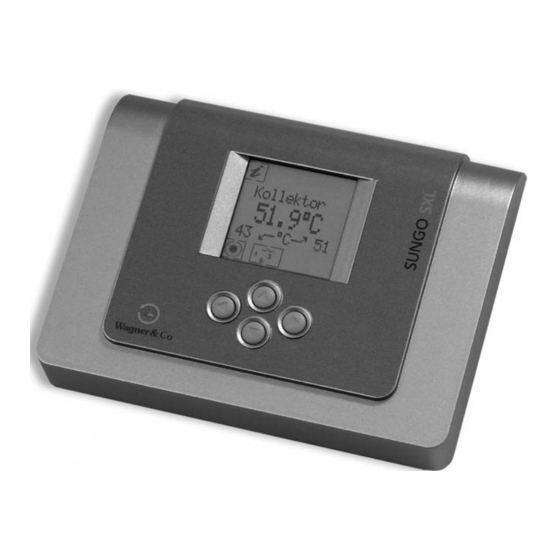

Bild 1 Der Solarregler SUNGO SXL
1.3
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wagner Solar SUNGO SXL
Inhaltszusammenfassung für Wagner Solar SUNGO SXL
-
Seite 1: Inhaltsverzeichnis
Wagner& Co TECHNISCHE INFORMATION / MONTAGE- / BEDIENUNGSANLEITUNG Solarregler SUNGO SXL Bild 1 Der Solarregler SUNGO SXL Komfortable Bedienung Vielseitig im Einsatz ● ● Großes beleuchtetes Display für die Anzeige von Tem- Solarsysteme mit bis zu drei Speichern und bis zu zwei peraturen, Bilanzwerten und Anlagenzuständen mit klar... -
Seite 2: Anlagensysteme In Der Übersicht
1. Anlagensysteme in der Übersicht Bedeutung der Systemnummern Die Systemnummern des SUNGO SXL bestehen aus 4 Zif- 12xx = Softwarepaket „SUNGO SXL” fern. Die ersten beiden Ziffern „1 2” bezeichnen die Softwa- xx1x = 1-Speicher-Systeme re „SUNGO SXL”. Die dritte Ziffer kennzeichnet die mögli-... - Seite 3 Funktion Anlagensysteme 1224 (Seite 16) 1231 (Seite 17) 2-Speicher-System mit zwei Kollektorflächen 3-Speicher-System mit einer Kollektorfläche Rücklaufanhebung – Thermostat A – Thermostat B – – DVGW-Funktion Freier Regler – Ertragsmessung Poolschutz – – Funktion Anlagensysteme 1241 (Seite 18) 1251 (Seite 19) 2-Speicher-System mit Bypass- und Vorwärm-Ladekreis Geregelter Mischerkreis mit Solarbeladung Trinkwasser...
-
Seite 4: System Auswählen
2. System auswählen 2.1 Erklärung der System-Darstellungen Solarkreispumpe Heizkreispumpe Speicher-Ladepumpe Umschaltventil Rücklaufanhebung Kollektorfeld Fühler "Kollektor" ↓ Fühler "Speicher " ↑ Fühler "Speicher " Fühler "Rücklaufanh. T7" Fühler "Rücklaufanh. T8" Ttw: Fühler Nachheizung Variante 1 -TERMO Kombi-Speicher Warmwasser Kaltwasser Heizkreis Öl- oder Gas- Heizkessel Standard-System (Erläuterung am Beispiel 1211) ➀... - Seite 5 FUSE 5X20 A5 A4 A3 A2 A1 L1 PE-PE-PE Potenzial Erde Netz E9 E10 Fühlereingänge 230-V-Ausgänge Fühlereingang / Netz Strahlungssensor Volumenmessteil Regleranschluss ➀ Hardware-Position und tatsächliche Bezeichnung der 230-V-Schaltausgänge A1 bis A6. ➁ In dem jeweiligen System werden dann die entsprechenden 230-V-Ausgänge ebenfalls mit der Bezeichnung A1 bis A6 dargestellt.
-
Seite 6: Beschreibung Der Sonderfunktionen
2.2 Beschreibung der Sonderfunktionen Sprache Auswahl der Sprache für Reglermenü und Anzeigen (Deutsch, Niederländisch, Italienisch, Französisch, Spanisch, Englisch) Systemauswahl Auswahl aus 10 möglichen Anlagensystemen (1211, 1212, 1213, 1221, 1222, 1223, 1224, 1231, 1241, 1251) Bypass Bypass Bei den Anlagensystemen mit Bypass erfolgt die Beladung des Solarspeichers erst, wenn der Solarkreisvorlauf (T9) eine ausreichende Temperatur erreicht hat. - Seite 7 DVGW-Funktion (Legionellenschutzfunktion) DVGW-Funktion Zur Vermeidung oder Ausbreitung von Legionellen im Trinkwasser muss bei bestimmten Anlagenbedingungen (abhängig von den jeweils landestypisch geltenden Bestimmungen bzw. Verordnungen) diese Funktion eingesetzt werden. Hierbei wird einmal pro Tag der gesamte Trinkwasserspeicher auf mindestens 60° C erwärmt. Über die einstellbare Startzeit, die Erwärmungsdauer und die zu erreichende Abschalttemperatur kann man diese Funktion beeinflussen.
- Seite 8 Erläuterungen zum System 1241 (Seite 18) Mit dem System 1241 können bei einer Solar- und Heizungsanlage mit Pufferspeicher/ Kombispeicher als hydraulische Weiche und mit einem Heizkreis alle wichtigen Regelfunktionen abgedeckt werden: • Solare Pufferladung (Einspeichersystem) • Kesselanforderung für Warmwasserbereitschaftsteil durch „Thermostat B“ Der Thermostat B ist bei System 1241 bereits aktiviert (Grundeinstellung: Option „Heizen“...
-
Seite 9: Beschreibung Weiterer Funktionen
Regelzeit Mit der Regelzeit wird bei Systemen mit Bypass und Mehrspeichersystemen das Umschaltverhalten des Reglers beeinflusst. Bei Systemen mit langen Leitungswegen bzw. großem Leitungsvolumen wird eine größere Regelzeit gewählt und umgekehrt. Werkskonfiguration Alle Parameter (Sonderfunktionen + Einstellung) werden auf die Grundeinstellungen zurückgesetzt, nicht jedoch das gewählte Anlagensystem. -
Seite 20: Allgemeine Sicherheitshinweise
Anlage nicht in Betrieb genommen werden. ● ● Der Anschluss und die Inbetriebnahme des Solarreglers Der Regler ist mit einer Netz-Feinsicherung ausgestat- SUNGO SXL darf nur von fachkundigem Personal durch- tet. ● geführt werden. Kollektoren und zuführende Hydraulikleitungen werden ●... -
Seite 21: Solarregler Installieren
Reglers außerhalb über einen EIN-/ AUS-Schalter ge- CIRCO 5 Montage ● Montieren Sie den Regler SUNGO SXL mit den erforder- führt. Bei Netzanschluss mit Kabel und Schutzkontakt- lichen Schrauben auf dem Wandhalter der CIRCO 5. stecker kann dieser Schalter entfallen. - Seite 22 Fühlereingänge 230-V-Ausgänge Netz Fühlereingang / Strahlungssensor Volumenmessteil Bild 2 Anschlussplatine des Solarreglers SUNGO SXL Anschlussplatine ➀ Hardware-Position und tatsächliche Bezeichnung der 230-V-Schaltausgänge A1 bis A6. ➁ In der jeweiligen Systemdarstellung werden dann die entsprechenden 230-V-Ausgänge ebenfalls mit der Bezeichnung A1 bis A6 dargestellt.
-
Seite 23: Bedienung
5. Bedienung 5.1 Displayanzeige Menü Menü „Sonderfunktionen“ „Einstellung“ Menü Menü „Handbetrieb“ „Information“ Hauptmenüebene gewähltes Menü Alfanumerische Anzeige 1 Kollektor Messstelle, Variable, gewählte Zusatzoption, System-Infos sowie Sonderfunktionen Alfanumerische Anzeige 2 72,4 C Messwert, den Zahlenwert der Variable sowie die Varianten der Sonderfunktionen Alfanumerische Anzeige 3 ➚... -
Seite 24: Tastenfunktionen
5.2 Tastenfunktionen Information Information Verlassen Menü „Information“ Aktivierung „Bilanzwerte rücksetzen“ Abbruch Aktivierung Bilanzwerte Speichern „Bilanzwerte rücksetzen“ Einstellung Einstellung Verlassen Menü „Einstellung” Auswählen Menü z.B. „Speicher“ Verlassen gewählter Menüpunkt z.B. „Speicher“ Aktivierung z.B. „Variable Speicher, maximal” Abbruch Aktivierung z.B. „Variable Speicher, Speichern aktueller Wert „85 °C“... -
Seite 25: Menüstruktur
5.3 Menüstruktur Sprache [Werte] Regler-Info Systemauswahl [Werte] [aus] Meldungen Bypass [Werte] [Werte] Werkskonfiguration Röhrenkollektor [aus] [aus] Regelzeit Rücklaufanhebung [Werte] [aus] Menü z.B. Heizkreis Mischer „Sonderfunktionen“ Thermostat A Thermostat A [aus] [Werte] [aus] aktivieren Heizkreispumpe Thermostat B 1. Rechte Taste drücken [Werte] [aus] Funktion öffnen:... -
Seite 26: Inbetriebnahme
Speicher [Werte] Vorwärmung Speicher 1 [Werte] [Werte] Poolschutz Speicher 2 [Werte] [Werte] Zeit [Werte] Speicher 3 Menü Kühlen F [Werte] „Einstellung“ [Werte] Vorrang Heizen F [Werte] [Werte] Drehzahl Heizen [Werte] [Werte] Rücklaufanhebung Kühlen B [Werte] [Werte] Heizen B Heizen A [Werte] [Werte] Kühlen A... -
Seite 27: Menü „Sonderfunktionen
5.5 Menü „Sonderfunktionen” Sprache [Werte] Name Beschreibung Bereich Grundwert Ihr Wert Deutsch, Niederländisch, Sprache Auswahl der Sprachvarianten Italienisch, Französisch, Deutsch Spanisch, Englisch Systemauswahl [aus] Name Beschreibung Bereich Grundwert Ihr Wert Systemauswahl, Start Aktivieren der Systemauswahl aus, ein 1211 - 1213, System Auswahl des Systems 1221 - 1224,... - Seite 28 DVGW [aus] Name Beschreibung Bereich Grundwert Ihr Wert Aktivieren der DVGW- DVGW aus, ein Aufheizung DVGW, Zeit: Start Startzeit der DVGW-Aufheizung 0:00 - 23:59 17:00 Einschaltdauer der Umwälzpumpe DVGW, Dauer (Die Nachlaufzeit nach Erreichen 0:00-10:00 h 1:00 h der Aufheiz-Temperatur beträgt intern 5 Minuten.) Aufheiz-Temperatur der DVGW- DVGW, Temperatur...
- Seite 29 Kollektorkühlung [aus] Name Beschreibung Bereich Grundwert Ihr Wert Kollektorkühl. Aktivieren der Kollektorkühlung aus, ein Starttemperatur der Kollektorkühl., Start 100 - 150° C 110° C Kollektorkühlung Ausschaltdifferenz der Kollektorkühl., dT-Stopp 3 - 20 K Kollektorkühlung Der größtmögliche Einstellbereich ist abhängig von der „Starttemperatur, Anlagenschutz” Speicherkühlung [aus] Name Beschreibung...
- Seite 30 Primärkreis [Werte] (Hinweis - gilt nur für Systeme mit Bypass und Option „PWT“) Name Beschreibung Bereich Grundwert Ihr Wert Drehzahl-Festwert Primärkreis, Drehzahl 30 - 100 % 100 % Solarkreispumpe Regelzeit [Werte] Name Beschreibung Bereich Grundwert Ihr Wert Wartezeit bei Bypass-Schaltung Regelzeit und 2-Speicher- 30 - 480 s...
-
Seite 31: Menü „Einstellung
5.6 Menü „Einstellung” Speicher [Werte] Name Beschreibung Bereich Grundwert Ihr Wert Speicher1, 2 bzw. 3, Begrenzungstemperatur Speicher 15 - 90° C 85° C maximal Speicher1, 2 bzw. 3, dT-max Einschaltdifferenz: Speicher - Kollektor 3 - 40 K 10 K Speicher1, 2 bzw. 3, dT-min Ausschaltdifferenz: Speicher –... - Seite 32 Kühlen A [Werte] Name Beschreibung Bereich Grundwert Ihr Wert Kühlen A, Start Einschalttemperatur Thermostat A 0 - 130° C 30° C Kühlen A, dT-Stopp Ausschaltdifferenz Thermostat A 1 - 20 K Kühlen A, Zeit 1: Start Zeitintervall 1: Start Thermostat A 0:00 - 23:59 0:00 Kühlen A, Zeit 1: Stopp...
- Seite 33 Kühlen F [Werte] Name Beschreibung Bereich Grundwert Ihr Wert Kühlen F, Start Einschalttemperatur Thermostat F 0 - 130° C 30° C Kühlen F, dT-Stopp Ausschaltdifferenz Thermostat F 1 - 20 K Kühlen F, Zeit 1: Start Zeitintervall 1: Start Thermostat F 0:00 - 23:59 0:00 Kühlen F, Zeit 1: Stopp...
- Seite 34 Individual-Einstellung Wochentage Wenn Sie für die einzelnen Wochentage individuelle Einstellungen programmieren möchten, die von dem "Master-Tag" abweichen, wählen Sie die einzelnen Wochentage an und ändern Sie die Grundeinstellungen. In die untere Tabelle können Sie Ihre Änderungen eintragen. Wochentag Zeit 1 Zeit 2 Zeit 3 Zeit 4...
-
Seite 35: Menü „Information
5.7 Menü „Information” Beschreibung der Display-Anzeige Temperatur-Messwerte Messstelle Kollektor 72,4 C Aktuelle Temperatur (Temperaturanzeige „Aussen” bei System 1241: Gleitender Mittelwert der letzten 60 Minuten, nach kurzem Ausschalten des Reglers: Aktueller Wert) ➚ 72 - C - 126 Minimalwert / Maximalwert (rücksetzbar mit 2x rechte Taste drücken) Anzeige der Fühler-Fehler ↓... - Seite 36 Weitere Anzeigen Solarkreis 100 % Aktuelle Drehzahl der Solarkreispumpe Pumpenleistung Solarkreis 12 l/min Aktueller Durchfluss im Solarkreis (nur wenn Ertragsmessung mit Option WMZ aktiviert) Volumenstrom Strahlung 550 W Aktuelle Einstrahlung in W/m² (nur wenn Röhrenkollektorfunktion mit Option Strahlung aktiviert und Sensor angeschlossen) 0 - W - 930 ➚...
-
Seite 37: Menü „Handbetrieb
5.8 Menü „Handbetrieb” Ausgänge Name Beschreibung Bereich Grundwert 1. Z.: Ausgang 1 Manuelles Ein-/ Ausschalten des Ausgangs 1 aus, ein 2. Z.: aus 1. Z.: Ausgang 2 Manuelles Ein-/ Ausschalten des Ausgangs 2 aus, ein 2. Z.: aus 1. Z.: Ausgang 3 Manuelles Ein-/ Ausschalten des Ausgangs 3 aus, ein 2. -
Seite 38: Technische Informationen
6. Technische Informationen Solarregler SUNGO SXL Allgemeine technische Daten Material 100 % recyclingfähiges ABS-Gehäuse für die Wandmontage Maße (L x B x T in mm) 173 x 138 x 51 Schutzart IP40 nach VDE 0470 Funkstörgrad N nach VDE 0875 Betriebsspannung 230 V AC;... -
Seite 39: Zubehör
Art.-Nr. Temperaturfühler Pt1000, 6 mm Steckfühler mit 2,5 m Silikonkabel Temperaturfühler Pt1000 (-50° ... +180 °C) 150 102 49 (4 Pt1000-Fühler im Lieferumfang SUNGO SXL enthalten) Pt1000-Fühler im Kunststoffgehäuse Außenfühler TA1 Maße (HxBxT): 68x34x27 mm 150 400 37 Anschlussklemmen, Kabelverschraubung Strahlungssensor, niederohmiger Stromausgang, UV-stabile Strahlungsfühler PSF3... -
Seite 40: Systemmeldungen
8.2 Systemmeldungen Systeminformationen mit Anzeige Display-Anzeige Beschreibung Korrektur Systemmeldung Alle auftretenden Systemmeldungen werden grundsätzlich mit dem blinkenden „Achtungssymbol“ angezeigt. Bei Fühlerfehlern wird der betroffene Fühler zusätzlich mit „Kurzschluss-/ bzw. Unterbrechungs- Blinkend Symbolen“ gekennzeichnet. Unterbrechung Der betroffene Fühler wird im Klartext und gegebenenfalls in der Hardwareposition °...
