1.1.1 Übersicht direkt betätigtes Stromregelventil Typ SE
siehe Kapitel 2.1, "Direkt betätigtes Stromregelventil Typ SE"

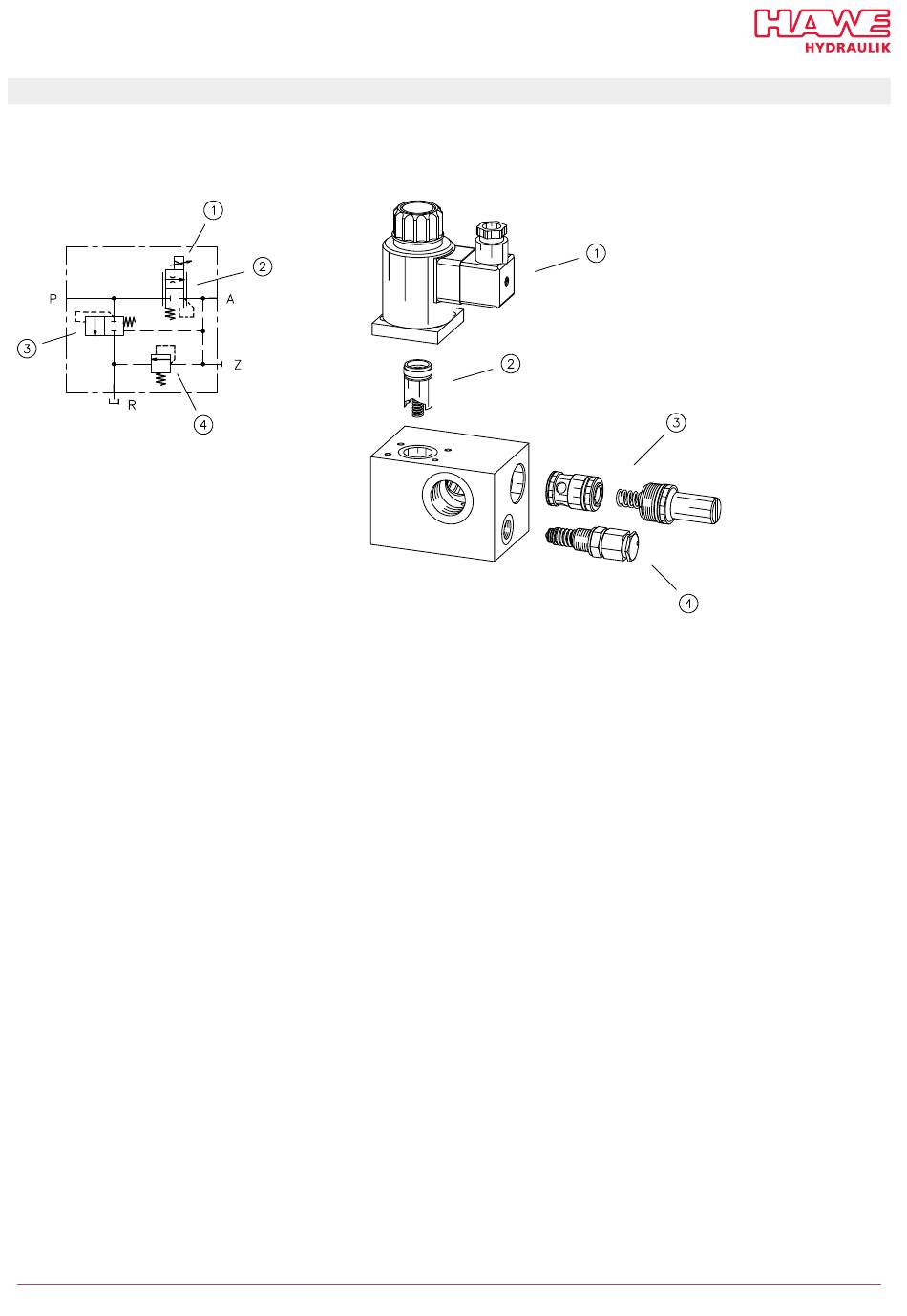

Konfigurationsbeispiel: SE 3-4/70 S-G 24
1
Proportionalmagnet zur Direktbetätigung der Messblende: Vorteilhaft bei Steuerungen von Volumenströmen nahe 0,
und -stecker"
2
Messblende: direkt betätigt, verantwortlich für den Verbraucherstrom im Anschluss A; erzeugt ein für die Regelfunktion der Druckwaage erforderliches,
geringes Druckgefälle (Messdruck),
3
Druckwaage: besteht aus einem Kolben und einer Hülse mit Bohrungen; öffnet bei 8 bar zum Druckabbau am Anschluss P,
Optionales Druckbegrenzungsventil als Zusatzventil zur Begrenzung des Verbraucherdrucks.
4
Weitere Zusatzventile
siehe Kapitel 2.1.4, "Bauform und Zusatzfunktionen"
HAWE Hydraulik SE
siehe Kapitel 2.1.3, "Volumenstrombereich"
D 7557/1 - 03-2025 - 1.1
siehe Kapitel 2.1.5, "Magnetspannung
siehe Kapitel 3.4, "Kennlinien"
