KKT KOLBE SUPERKERAMIK CH7705AL Benutzerhandbuch
Verwandte Anleitungen für KKT KOLBE SUPERKERAMIK CH7705AL
Inhaltszusammenfassung für KKT KOLBE SUPERKERAMIK CH7705AL

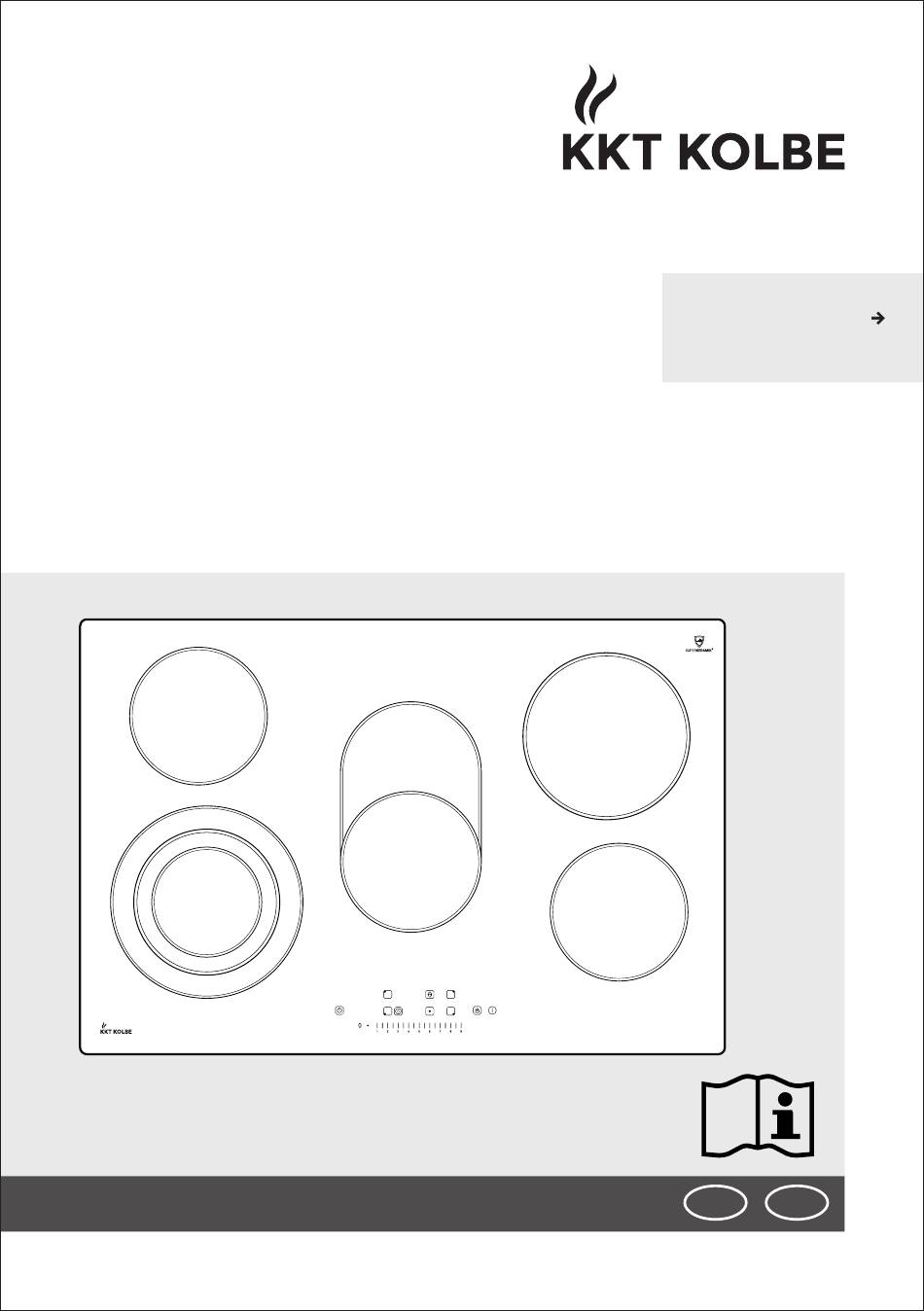

- Seite 1 Benutzerhandbuch User’s manual für Ihr SUPERKERAMIK -Kochfeld ® English language Modelle: CH7705AL, CH7705RL Version: 2.0 / 250113...
- Seite 2 Diese befindet sich auf dem Typenschild des Geräts oder auf dessen Verpackung. Ihr KKT KOLBE - Team Seriennummer meines Geräts: Benutzerhandbuch Glaskeramik-Kochfeld, Modelle: CH7705AL, CH7705RL Version 2.0 © KKT KOLBE Küchentechnik GmbH & Co. KG KKT KOLBE ist eine eingetragene Handelsmarke.
-
Seite 3: Inhaltsverzeichnis
.......................... 8.1 Wichtige Hinweise und Installationsanforderungen 8.2 Einbau des Kochfelds in die Arbeitsplatte 8.3 Anschluss des Kochfelds an das Stromnetz 8.4 Installation einer Schutzplatte unterhalb des Kochfelds 9. Technische Daten ............................. KKT Kolbe Kundenservice .......................... ... -
Seite 4: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Wichtige Sicherheitshinweise Wichtige Sicherheitshinweise Dieses Handbuch ist die Grundlage für die sichere Benutzung Ihres Geräts. Lesen und befolgen Sie die darin beschriebenen Anweisungen genau, bevor Sie es installieren und in Betrieb nehmen. Der Hersteller ist nicht verantwortlich für Schäden oder Probleme, die durch Nichtbeachtung der An- leitung, inkorrekte Installation oder unsachgemäße Handhabung entstanden sind. - Seite 5 Wichtige Sicherheitshinweise all gemein gewartet werden, wenn sie von einer Per- son, die für ihre Sicherheit verantwortlich ist, beauf- sichtigt werden oder von ihr bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben! • Lassen Sie Kinder nicht mit dem Gerät, dessen Bestandteilen oder in der Nähe des Geräts spielen! •...
-
Seite 6: Allgemeine Warnhinweise
Wichtige Sicherheitshinweise • Benutzen Sie zur Zubereitung ihrer Speisen stets hitzebeständiges Kochgeschirr, das für Glaskeramik- Kochfelder geeignet ist. • Nicht verwendete elektrische Geräte können ein Sicherheitsrisiko darstellen! Lassen Sie das Gerät nicht unbenutzt eingeschaltet und trennen Sie es von der Stromversorgung, wenn Sie es für einen längeren Zeitraum nicht gebrauchen! Allgemeine Warnhinweise W ARNUNG! - Seite 7 Wichtige Sicherheitshinweise Für unqualifizierte Personen besteht die Gefahr von lebensgefährlichen Stromschlägen und Verletzungen! Für das einwandfreie Funktionieren vor Ort ist der Installateur verantwortlich. • Die Benutzung von defekten oder beschädigten Ge- räten kann sehr gefährlich sein! Versichern Sie sich vor dem Gebrauch, dass sich das Produkt und seine Bestandteile in vollständigem und tadellosem Zustand befinden! Benutzen Sie das Gerät im Fall einer Funktions-...
- Seite 8 Wichtige Sicherheitshinweise Versuchen Sie niemals, selbstständig Änderungen an Gerätekomponenten, Kabeln oder Steckern vorzuneh- men und demontieren Sie keine Teile des Geräts, wenn dies nicht ausdrücklich in diesem Handbuch angewiesen wird. Das Gerät enthält keine vom Benut- zer zu wartenden Teile! •...
- Seite 9 Wichtige Sicherheitshinweise Bei Unklarheiten wenden Sie sich an Ihren Strom- versorger oder eine entsprechend qualifizierte Fach- kraft. • Der Installateur muss sicherstellen, dass das Gerät unter Einhaltung aller geltenden Vorschriften an ein intaktes Erdungssystem angeschlossen wird und dass für den Stromkreis, in den das Gerät integ- riert ist, ein leicht zugänglicher geprüfter Trennschalter (Sicherung) mit einem Kontaktabstand von min.
- Seite 10 Wichtige Sicherheitshinweise Verwenden Sie keine Hochdruckreiniger oder Dampf- strahler zur Reinigung des Geräts! • Um mögliche Stromschläge durch Schleichstrom zu vermeiden, bedienen Sie das Gerät nicht mit nassen oder feuchten Händen und tragen Sie während der Bedienung Schuhwerk! V ORSICHT! Verbrennungsgefahr! •...
- Seite 11 Wichtige Sicherheitshinweise • Legen Sie keine Gegenstände oder Utensilien auf dem Kochfeld ab, insbesondere solche aus Metall! Beim Betrieb können diese sich besonders stark erhitzen, wodurch Verbrennungen und Beschädi- gungen verursacht werden können! W ARNUNG! Brandgefahr! • Das Kochfeld wird während des Betriebs sehr heiß! Halten Sie die in diesem Handbuch angegebenen Sicherheitsabstände und -anweisungen genau ein! Installieren Sie das Gerät nicht hinter einer Möbeltür...
- Seite 12 Wichtige Sicherheitshinweise • Erhitzen Sie keine verschlossenen Behälter oder Konservendosen auf dem Kochfeld! Diese können durch den beim Erhitzen entstandenen Überdruck explodieren! • Legen Sie auf dem Kochfeld keine Gegenstände ab, die nicht feuerfest sind, wie z.B. solche aus Kunststoff, und bedecken Sie das Gerät nicht z.B.
- Seite 13 Wichtige Sicherheitshinweise A CHTUNG! Gefahr von Beschädigungen und Funktionsbeeinträchtigungen! • Versichern Sie sich, dass das gesamte Verpackungs- und Transportsicherungsmaterial entfernt wurde, bevor Sie das Gerät benutzen, um Beschädigungen beim Betrieb z.B. durch Anbrennen oder Anschmel- zen zu vermeiden! • Während der Benutzung des Kochfelds entstehen in dessen Umfeld Hitze und Feuchtigkeit, die langfristig Beschädigungen von Oberflächen zur Folge haben können!
- Seite 14 Wichtige Sicherheitshinweise • Um Beschädigungen der Kochfläche zu vermeiden, achten Sie darauf, diese nicht mit Schmuck, spitzen oder scharfkantigen Gegenständen oder Koch- utensilien zu berühren und benutzen Sie nur Koch- geschirr mit sauberem, glattem Boden! Heben Sie das Kochgeschirr zum Versetzen an, um Kratzer oder Abriebschlieren zu vermeiden! •...
- Seite 15 Wichtige Sicherheitshinweise • Benutzen Sie keine aggressiven oder scheuernden Reinigungsmittel und keine spitzen oder scharfen Utensilien zur Reinigung des Geräts, da dadurch dessen Oberfläche beschädigt werden kann, insbesondere im Bereich des Bedienfelds! Befolgen Sie die Anweisungen zur Reinigung und Instandhaltung im entsprechenden Kapitel!
-
Seite 16: Weitere Hinweise Und Symbole
Weitere Hinweise und Symbole Weitere Hinweise und Symbole Weitere Hinweise und Symbole In diesem Handbuch Symbole für Gefahren und Informationen Warnung vor Gefahren für Personen und vor Beschädigungen Lesen Sie die mit diesem Symbol gekennzeichnete Sicherheits- hinweise besonders sorgfältig und verhalten Sie sich ent- sprechend den Anweisungen, um Gefahren zu vermeiden. - Seite 17 Weitere Hinweise und Symbole Gerät, Komponenten und Zubehör Symbole auf Geräteteilen, Zubehör etc. Die folgenden am Gerät, seinen Komponenten und Zubehör angebrachten Symbole weißen auf wichtige Informationen für den sicheren Betrieb des Geräts hin. Entfernen oder beschädigen Sie diese nicht, achten Sie stets auf gute Sichtbarkeit und ersetzen Sie beschädigte Symbole! Allgemeine Gefahrenwarnung! Es besteht eine potenzielle Gefährdung!
-
Seite 18: Umweltschutz Und Entsorgung
Weitere Hinweise und Symbole Umweltschutz und Entsorgung Hinweis zum Umweltschutz durch Energieersparnis • Befolgen Sie die entsprechenden Empfehlungen zur Anwendung und zum Koch- geschirr in diesem Handbuch, um durch die effi ziente Nutzung des Geräts Energie einzusparen und auf diese Weise zur Schonung der Umwelt beizutragen. Hinweis-Symbole zur Entsorgung Keine Entsorgung im Hausmüll (WEEE-Kennzeichnung) Das Produkt darf nicht als unsortierter Abfall entsorgt werden! - Seite 19 Weitere Hinweise und Symbole Hinweise zum Transport des Geräts Wenn Sie das Gerät nach dem Auspacken / zu einem späteren Zeitpunkt transportieren müssen, beachten Sie folgende Hinweise, um Beschädigungen zu vermeiden: • Bewahren Sie die Originalverpackung des Produkts auf und transportieren Sie das Gerät stets in gleicher Weise darin verpackt, wie bei der Lieferung.
-
Seite 20: Produktübersicht

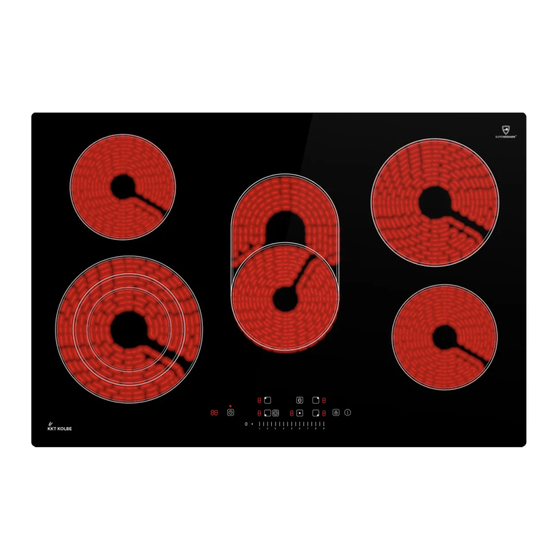

Produktübersicht 1. Produktübersicht 1.1 Eigenschaften und Aufbau des Geräts Größen und Leistung der Kochzonen: 1 Kochzone 1 (Dreikreiszone): Kleiner Heizkreis: Ø 132 mm / max. 700 W Mittlerer Heizkreis: Ø 175 mm / max. 1200 W Großer Heizkreis: Ø 230 mm / max. -
Seite 21: Ausstattung Und Weitere Merkmale
Produktübersicht Kochfeldmaße: B Breite: 770 mm T Tiefe: 520 mm Höhe: 58 mm 1.2 Ausstattung und weitere Merkmale • Autarkes 77 cm Glaskeramik-Kochfeld mit 8,7 kW Leistung • Besonders leicht zu reinigendes SUPERKERAMIK®-Glas • 5 Kochzonen, 9-Stufig regelbar • Touch Select Sensortasten •... - Seite 22 Produktübersicht Automatikfunktionen • Überhitzungsschutz Um Schäden am Gerät zu vermeiden, überwacht ein eingebauter Temperatursensor die Temperatur im Inneren des Kochfelds. Sollte eine zu hohe Temperatur erreicht werden, schaltet sich das Kochfeld automatisch ab. • Restwärmewarnung Wenn eine Kochzone für einige Zeit in Betrieb war und noch zu heiß für Berührungen ist, wird dies durch ein auf der entsprechenden Kochzonenanzeige signalisiert, auch im ausgeschalteten Zustand.
-
Seite 23: Funktionsweise Und Benutzung Des Geräts
Funktionsweise und Benutzung des Geräts 2. Funktionsweise und Benutzung des Geräts 2.1 Funktionsweise des Kochfelds Das Heizspiralen-Kochfeld besitzt verschieden große, durch Draht - heiztechnik betriebene Kochzonen, deren verfügbare Funktionen (siehe "Aus stattung und ... Merkmale") den meisten kulinarischen Anforderungen entsprechen. Das Gerät ist autark, kann also unabhängig von anderen Geräten in Ihre Küche eingebaut werden. -
Seite 24: Hinweise Vor Dem Gebrauch
Hinweise vor dem Gebrauch 3. Hinweise vor dem Gebrauch 3.1 Geeignetes Kochgeschirr und dessen Gebrauch Verwenden Sie ausschließlich für Glaskeramikkochfelder geeignetes Kochgeschirr. A llgemeinerHinweiszuhochwertigemKoch-/Bratgeschirr Der Metallboden von Kochgeschirr dehnt sich bei Erwärmung aus. Deshalb ist dieser bei gutem Koch- oder Bratgeschirr im kalten Zustand nie ganz plan, sondern leicht nach innen gewölbt (konkav), so dass er nach dem Erwärmen plan auf der Kochfläche aufliegt und ein effizientes Erhitzen ermöglicht. -
Seite 25: Auspacken Und Vorbereitung Des Geräts
Hinweise vor dem Gebrauch 3.2 Auspacken und Vorbereitung des Geräts • Versichern Sie sich beim Auspacken des Geräts, dass dieses während des Transports nicht beschädigt wurde! WARNUNG! Verletzungsgefahr und Stromschlaggefahr! Sollten Sie eine Beschädigung am Gerät, seinen Kabeln oder an anderen Bestandteilen feststellen, schließen Sie es nicht an bzw. -
Seite 26: Inbetriebnahme Des Kochfelds
Hinweise vor dem Gebrauch 3.3 Inbetriebnahme des Kochfelds • Nehmen Sie das Gerät nur in einwandfreiem, sauberen Zustand und nach sachgerechter Installation durch eine entsprechend qualifizierte Elektrofachkraft in Betrieb! • Gehen Sie vor, wie unter "Bedienung, Einstellung..." beschrieben. Geruchs-undDunstbildungbeimerstenBetrieb Bei der ersten Benutzung des Kochfelds kann es zu einer Geruchsbildung und auch zu leichter Dunst entwicklung kommen. -
Seite 27: Bedienung, Einstellung Und Benutzung
Bedienung, Einstellung und Benutzung 4. Bedienung, Einstellung und Benutzung 4.1 Hinweise zur Verwendung der Touch-Steuerung Das Bedienfeld des Kochfelds besteht aus Sensortasten, die auf Berührung reagieren. Um diese zu benutzen, beachten Sie folgende Hinweise: • Üben Sie keinen großen Druck auf die Bedien elemente aus. -
Seite 28: Bedienfeld Und Anzeige
Bedienung, Einstellung und Benutzung 4.2 Bedienfeld und Anzeige Die folgende Übersicht stellt eine Kurzbeschreibung der Anzeige und Tastenfunktionen dar. Für eine detaillierte Bedienungsanleitung siehe folgende Abschnitte. Bedientasten An / Aus Ein- / Ausschalten des Kochfelds Kochzone 1 Kochzone 2 Kochzonenauswahl / Aktivierung zur weiteren Einstellung Kochzone 3 (jeweilige Position siehe Punktmarkierung des Icons... - Seite 29 Bedienung, Einstellung und Benutzung Anzeige Kochzonen-Digitalanzeige Aktuelle Leistungsstufe der Kochzone Restwärmewarnung Berühren Sie die Kochzone nicht! Zweiter Heizbereich auf Kochzone 1 oder 3 aktiviert Dritter Heizbereich auf Kochzone 1 aktiviert Markierung der Kochzone, auf die sich die Timer-Digitalanzeige bezieht (Bei Abschalt-Timer - Aktivierung auf mehreren Kochzonen / Punkt neben der Leistungsanzeige) Dreikreis- / Dualzonen - Funktionsleuchte Vergrößerter Heizbereich aktiviert...
-
Seite 30: Allgemeine Bedienung Und Einstellung
Bedienung, Einstellung und Benutzung 4.3 Allgemeine Bedienung und Einstellung Einschalten und Vorbereitung des Kochvorgangs • Berühren Sie die An-/Aus-Taste Nach dem Einschalten ertönt ein Signalton und alle Anzeigen zeigen bzw. oder . Das Kochfeld befindet sich im Standby-Modus. • Stellen Sie nun geeignetes Kochgeschirr mittig auf die gewünschte(n) Kochzone(n). - Seite 31 Bedienung, Einstellung und Benutzung Ausschalten von Kochzonen • Betätigen Sie die Kochzonen-Auswahltaste der Kochzone, die Sie ausschalten möchten. • Solange die entsprechende Kochzonenanzeige blinkt, stellen Sie die Leistungsstufe auf 0 ein, indem Sie die 0-Markierung neben dem Slider-Balken direkt berühren. Die Kochzone ist abgeschaltet.
-
Seite 32: Die Dreikreis- / Dualzonen - Funktion
Bedienung, Einstellung und Benutzung 4.4 Die Dreikreis- / Dualzonen - Funktion Die Kochzone 1 verfügt über 3 und die Kochzone 3 über 2 Heizbereiche, von denen Sie jeweils nur den zentralen Bereich (A) benutzen können, oder 2 (B) bzw. 3 Heizbereiche (C) gleichzeitig. Beim Einschalten der jeweiligen Kochzone ist zunächst nur der zentrale Bereich (A) aktiv. -
Seite 33: Verwendung Des Timers
Bedienung, Einstellung und Benutzung 4.5 Verwendung des Timers Um den Timer einzustellen, so dass eine Kochzone nach einer festgelegten Zeit automatisch ab geschaltet wird, gehen Sie folgendermaßen vor: • Berühren Sie die Kochzonen-Auswahltaste der Kochzone, für die Sie den Abschalt-Timer aktivieren möchten, und stellen Sie die gewünschte Leistungsstufe ein, falls noch nicht geschehen. - Seite 34 Bedienung, Einstellung und Benutzung Aktivierung des Abschalt-Timers für mehrere Kochzonen • Wenn Sie den Timer für mehrere Kochzonen aktivieren möchten, wiederholen Sie den Vorgang entsprechend. • Wenn der Timer für mehrere Kochzonen aktiviert wird, zeigt die Timer-Anzeige immer die geringste Restzeit an. Ein leuchtender Punkt neben der entsprechenden Leistungsanzeige markiert die Kochzone, auf die sich die Anzeige bezieht.
-
Seite 35: Tastensperre / Kindersicherung
Bedienung, Einstellung und Benutzung 4.6 Tastensperre / Kindersicherung Um unbeabsichtigtes Bedienen zu verhindern (z.B. durch Kinder, die versehentlich die Kochzonen einschalten), können Sie das Bedienfeld sperren. AusschaltendesKochfeldsbeiaktivierterTastensperre: Auch wenn das Bedienfeld gesperrt ist, bleibt die An-/Aus-Taste aktiv. Sie können das Kochfeld in einem Notfall so jederzeit ausschalten. -
Seite 36: Anwendungsempfehlungen, Richtlinien Und Tipps
Anwendungsempfehlungen, Richtlinien und Tipps 5. Anwendungsempfehlungen, Richtlinien und Tipps WARNUNG! Verbrennungsgefahr! Kochfeld, Kochutensilien, Gargut und metallische Gegen stände auf der Kochfläche werden beim Betrieb sehr heiß und können Verbrennungen verursachen! Verhalten Sie sich während des Betriebs entsprechend vorsich tig und schützen Sie sich bei Bedarf z.B. mit Topflappen! Beachten Sie, dass erhitzte Flüssigkeiten spritzen können! Benutzen Sie das Kochfeld nicht als Ablagefläche! Halten Sie Kinder und Haustiere während des Betriebs... - Seite 37 Anwendungsempfehlungen, Richtlinien und Tipps Energieeffiziente Nutzung des Geräts Ihr Gerät entspricht den aktuellsten Standards und sein Energie- bedarf ist technisch bereits weitreichend optimiert. Um den Energieverbrauch zusätzlich bei der Benutzung möglichst gering zu halten, beachten Sie die folgenden Hinweise für eine energiesparende Benutzungsweise: •...
- Seite 38 Anwendungsempfehlungen, Richtlinien und Tipps • Beginnen Sie das Kochen mit einer hohen Leistungseinstellung, regeln Sie diese herunter, sobald das Gargut erhitzt ist und stellen Sie die Kochzone bereits 5-10 Minuten vor Ende der Garzeit ab, um die Nachwärme zu nutzen und Energie zu sparen. •...
- Seite 39 Anwendungsempfehlungen, Richtlinien und Tipps Empfehlungen für gesundes Kochen • Um den Nährwert Ihrer Speisen weitmöglichst zu erhalten, garen Sie diese nicht länger, als nötig. Benutzen Sie z.B. den Timer, um die optimale Garzeit einzustellen. • Um gesundheitliche Risiken zu vermeiden, achten Sie darauf, das Gargut nicht zu stark und insbesondere Öl oder Fett nicht bis zum Rauchpunkt zu erhitzen! B ildungvonAcrylamidinLebensmittelnund...
- Seite 40 Anwendungsempfehlungen, Richtlinien und Tipps Simmern und Reis kochen • Simmern (von englisch to simmer, „sieden“) bezeichnet den Gar- vorgang in heißem Wasser knapp unter dem Siedepunkt, etwa bei 85˚C und nicht über 95°C. Dabei steigen nur gelegentlich Blasen an die Oberfläche der Kochflüssigkeit auf. Durch die schonende Garmethode bleiben Aromen und wertvolle Inhaltsstoffe erhalten.
- Seite 41 Anwendungsempfehlungen, Richtlinien und Tipps Pfannenrühren und Wok-Gerichte • Wählen Sie einen glaskeramikgeeigneten Flachwok oder eine große Bratpfanne. • Halten Sie alle Zutaten und Utensilien bereit, da diese Garmethode vergleichsweise schnell geschieht. Wenn Sie große Mengen zubereiten möchten, teilen Sie diese in mehrere Portionen auf. •...
-
Seite 42: Reinigung Und Instandhaltung
Reinigung und Instandhaltung 6. Reinigung und Instandhaltung WARNUNG! Stromschlaggefahr! Der Kontakt von Feuchtigkeit mit spannungführenden Komponen ten kann einen Stromschlag und/oder Kurzschluss verursachen! Verwenden Sie keine Hochdruck oder Dampfstrahlreiniger! VORSICHT! Verbrennungsgefahr! Kontakt mit heißen Flächen oder Dampf kann zu Verbrennungen bzw. - Seite 43 Reinigung und Instandhaltung Alltagsverschmutzung der Glasfläche (z.B. Fingerabdrücke, nicht-zuckerhaltige Flecken) • Ist das Kochfeld noch in Betrieb, schalten Sie dieses aus und warten Sie bis alle Restwärmeanzeigen erloschen sind. • Geben Sie etwas handelsüblichen Glaskeramik-Reiniger auf das möglichst noch lauwarme (nicht heiße!) Glas. •...
- Seite 44 Reinigung und Instandhaltung Übergekochtes auf dem Bedienfeld • Schalten Sie das Kochfeld aus. • Saugen Sie Flüssigkeiten mit einem weichen Tuch auf. • Wischen Sie den Touch-Control-Bereich mit einem sauberen, feuchten Tuch oder einem weichen Schwamm ab. • Trocknen Sie die Fläche vollständig mit einem Textil- oder Papiertuch. H inweiszuFunktionsbeeinträchtigungdurchVerschmutzung oder Feuchtigkeit auf dem Bedienfeld Bereits ein geringer, evtl.
-
Seite 45: Problemlösung
Problemlösung 7. Problemlösung WARNUNG! Stromschlaggefahr, Verletzungs- und Beschädigungsgefahr! Benutzen Sie das Gerät im Fall einer Beschädigung oder eines Defekts nicht! Dies kann sehr gefährlich sein, insbesondere bei Beschädigung der Glasfläche! Reparaturen und Modifikationen sind für unqualifizierte Personen sehr gefährlich und können zudem Schäden verursachen! Nehmen Sie niemals selbstständig Reparaturen oder Veränderungen am Gerät vor und zerlegen Sie es nicht! - Seite 46 Problemlösung Problem Mögliche Ursache Mögliche Lösung Die Touch-Steuerung Das Bedienfeld ist Entsperren Sie das Bedienfeld reagiert nicht. gesperrt (Timer- (siehe "Tastensperre / Kindersiche- rung"). Anzeige Das Gerät ist nicht Schalten Sie das Kochfeld ein. eingeschaltet. Die Touch-Steuerung Es befindet sich ein Sorgen Sie dafür, dass das Bedien- ist schwer zu Feuchtigkeitsfilm...
- Seite 47 Problemlösung Problem Mögliche Ursache Mögliche Lösung Das Kochfeld schaltet Nach dem Ein- Schalten Sie das Kochfeld wieder sich unerwartet ab. schalten erfolgte ein und beginnen Sie innerhalb einer für länger als 1 Min. Minute mit der Leistungseinstellung keine Einstellung. der gewünschten Kochzone. Der Überhitzungs- Versichern Sie sich, dass die Lüf- schutz wurde aus-...
- Seite 48 Problemlösung Problem Mögliche Ursache Mögliche Lösung Auf der Glasfläche Metallabrieb oder Glaskeramik ist abriebfester als bilden sich Kratz- andere Verschmut- Stahl. Dadurch verursachte Abrieb- spuren zungen können wie spuren stellen keine Beschädigung Kratzer erscheinen. dar und können i.d.R. mit einem ge- eigneten Reiniger entfernt werden.
-
Seite 49: Fehlercodes
Problemlösung 7.2 Fehlercodes Fehler- Bedeutung Mögliche Lösung code Die Spannung ist zu niedrig Überprüfen Sie die Stromzufuhr. (weniger als 130 V) Wenn diese normal ist, schalten sie das Die Spannung ist zu hoch Kochfeld wieder ein. (höher als 260 V) Fehlermeldung des Wenden Sie sich an den Kundendienst Kochflächen-Sensors /... -
Seite 50: Einbau Und Installation
Einbau und Installation 8. Einbau und Installation 8.1 Wichtige Hinweise und Installationsanforderungen WARNUNG! Stromschlag- und Verletzungsgefahr! Dieses Gerät darf nur von einer zertifizierten Elektrofach kraft nach den geltenden Vorschriften und Normen installiert/angeschlossen, geerdet und in Betrieb ge nommen werden! Dies ist für unqualifizierte Personen sehr gefährlich! Zur Installation und anderen Arbeiten am Gerät muss dieses von der Stromversorgung getrennt sein! - Seite 51 Einbau und Installation Anforderungen an den Installationsort / Einbauumgebung • Die Küche sollte trocken sein und über eine wirksame Belüftung gemäß den gültigen technischen Vorschriften und Normen verfügen. • Die Materialien angrenzender und umgebender Flächen, müssen feuerfest / bis 90°C hitze beständig sein bzw.
- Seite 52 Einbau und Installation Belüftungs- und Sicherheitsabstände Stellen Sie unbedingt sicher, dass die Voraussetzung für eine ausreichende Be- und Entlüftung des Geräts gegeben sind und die Lüftungswege nicht blockiert oder verdeckt werden! Beachten Sie hierzu die abgebildete Skizze und die angegebenen Maße! Diese gelten auch für die Installation einer Schutzplatte unter dem Kochfeld! Befolgen Sie hierzu zusätzlich...
- Seite 53 Einbau und Installation Wahl und Vorbereitung der Arbeitsplatte • Wählen Sie für den Einbau des Kochfelds eine Arbeits- platte aus isolierendem und hitzebeständigem Material. Holz und ähnliches faseriges oder feuchtigkeits- durchlässiges Material darf nur für die Arbeitsplatte verwendet werden, wenn es imprägniert ist. •...
-
Seite 54: Einbau Des Kochfelds In Die Arbeitsplatte
Einbau und Installation 8.2 Einbau des Kochfelds in die Arbeitsplatte VORSICHT! Verletzungsgefahr! Einzelne Bauteile können scharfkantig sein! Schützen Sie sich bei der Montage z.B. mit Arbeits handschuhen vor Verletzungen. Hinweise vor Einbau und Installation • Befolgen Sie die im Kapitel "Hinweise vor dem Gebrauch" genannten Anweisungen, bevor Sie das Kochfeld installieren •... - Seite 55 Einbau und Installation Zuschnitt der Arbeitsplatte • Sägen Sie die Einbauöffnung für das Kochfeld nach den für die folgende Skizze angegebenen Maßen aus der Arbeitsplatte heraus. H inweis: Um einen Verschnitt der Arbeitsplatte zu vermeiden, überprüfen Sie vor dem Aussägen, ob die angegebenen Maße mit den Abmessungen am Produkt übereinstimmen.
- Seite 56 Einbau und Installation Einsetzen und Befestigung des Kochfelds • Legen Sie das Kochfeld auf eine saubere, stabile und glatte Fläche (Benutzen Sie z.B. die Ver packung als Unterlage). Achten Sie dabei darauf, dass kein Druck auf die Elemente ausgeübt wird, die aus dem Kochfeld hervorstehen. •...
-
Seite 57: Anschluss Des Kochfelds An Das Stromnetz
Einbau und Installation 8.3 Anschluss des Kochfelds an das Stromnetz WARNUNG! Stromschlaggefahr! Bei Anschluss des Geräts durch unqualifizierte Personen besteht die Gefahr von lebensgefährlichen Stromschlägen! Dieses Kochfeld darf nur von einer zertifizierten Elektro fachkraft nach den geltenden Vorschriften und Normen installiert/angeschlossen und geerdet werden! Die Anschlussskizzen in diesem Abschnitt sind zu beachten! Wichtige Hinweise zum Anschluss an das Stromnetz... - Seite 58 Einbau und Installation Anschlussskizzen und Hinweise für den Installateur: Das Gerät ist nicht für den Betrieb mit einem Schuko-Stecker geeignet! 3× 220-240/400 V, 3~N Hinweise: Klemmen Sie Kochfeld blau in der Dose auf Neutralleiter / N, schwarz auf L1, braun auf L2, grau auf L3, gelb-grün auf PE.
-
Seite 59: Installation Einer Schutzplatte Unterhalb Des Kochfelds
Einbau und Installation 8.4 Installation einer Schutzplatte unterhalb des Kochfelds VORSICHT! Verletzungsgefahr und Beschädigungsgefahr! Um ernste Verletzungen oder Beschädigungen durch Hitze, Strom oder Funktionselemente (wie z.B. Ventilatoren) zu vermeiden, ist sicherzustellen, dass das Anschlusskabel und die Unterseite des Kochfelds nach der Installation nicht mehr zugänglich sind (auch z.B. -
Seite 60: Technische Daten
Technische Daten 9. Technische Daten Modellbezeichnungen CH7705AL, CH7705RL Kochfeldart elektrisch Netzspannung 220 - 240 V ~, 50 - 60 Hz Produktmaße, B×T×H 770 × 520 × 58 mm Einbaumaße, B×T 750 × 500 mm Kabellänge 1,2 m Gewicht 10,8 kg Anzahl der Kochzonen Kochzonen Heiztechnik... - Seite 61 Technische Daten Hinweis zur Produktkonformität Produktbezeichnungen: CH7705AL, CH7705RL Glaskeramik-Kochfeld Hersteller / Inverkehrbringer: KKT KOLBE Küchentechnik GmbH & Co. KG Ohmstraße 17 D-96175 Pettstadt www.kolbe.de info@kolbe.de Für die oben genannten Produkte liegt die entsprechende EG - Konformitätserklärung vor. Einige der relevanten Unterlagen können auf unserer Website unter der entsprechenden Produktseite eingesehen und heruntergeladen werden.
-
Seite 62: Kkt Kolbe Kundenservice
Kundenservice KKT Kolbe Kundenservice Wir helfen gerne, wenn Sie technische Fragen oder Probleme mit Ihrem Gerät haben oder doch einmal etwas kaputtgehen sollte. Sie erreichen unseren Kundenservice unter: KKT KOLBE Kundenservice Tel. 09502 667930 Mail: info@kolbe.de www: www.kolbe.de → Weitere Daten und Dokumente finden Sie auf unserer Website unter "Fragen &... - Seite 63 KKT Kolbe Küchentechnik GmbH & Co. KG Ohmstraße 17 D - 96175 Pettstadt www.kolbe.de...
- Seite 65 User's manual for your SUPERKERAMIK ® Models: CH7705AL, CH7705RL Version: 2.0 / 250113...
- Seite 127 KKT Kolbe Küchentechnik GmbH & Co. KG Ohmstraße 17 96175 Pettstadt Germany www.kolbe.de...
- Seite 128 Vielen Dank fürs Lesen. Wir wünschen Ihnen viel Spaß mit Ihrem Gerät. Thanks for reading. We wish you lots of fun with your appliance. Version: 2.0 / 250113...
