2. Bedienelemente und Anschlüsse

2.1 Vorbemerkung

Ihr EVOLUTION C1 / R1 ist eine sehr vielseitige HiFi-Komponente. Die nachfolgende Beschreibung der
Bedienung umfaßt das Gerät im Vollausbau: Vollverstärker, CD-player, Tuner. Je nach Ausstattung Ihres
Geräts können Sie daher die Beschreibung nicht vorhandener Komponenten beim Lesen auslassen.
2.2 Übersicht

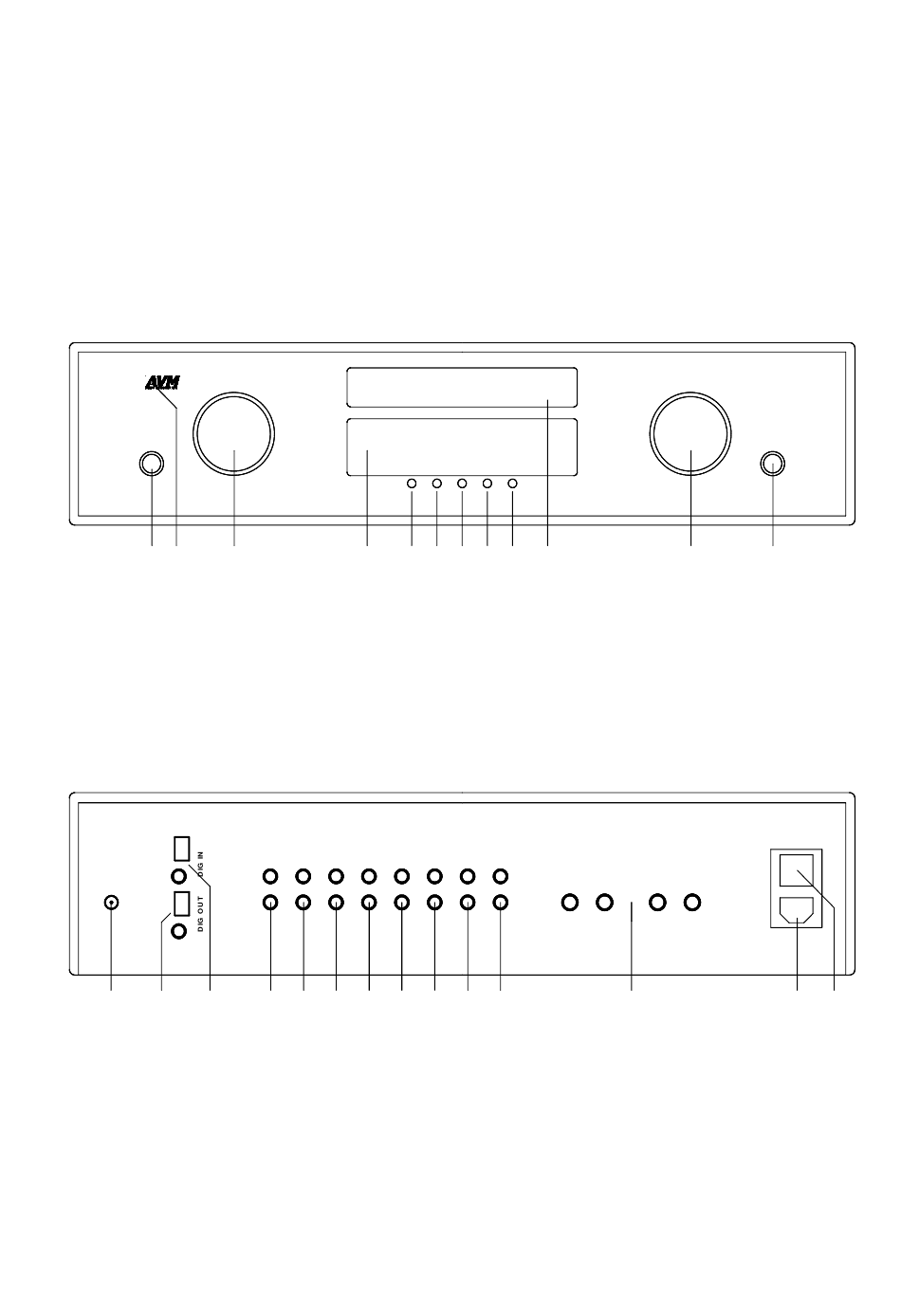

In dieser Anleitung befinden sich hinter den Bezeichnungen der einzelnen Elemente Nummern, die sich auf
die nachfolgenden Zeichnungen beziehen.
PROGRAM
POWER
1 2 16
1 Ein- / Abschalttaste
2 Betriebsanzeige-LED
3 Display
4 Multifunktionsbedientaste
5 Multifunktionsbedientaste
6 Multifunktionsbedientaste
7 Multifunktionsbedientaste
ANT
75
20 27 28
20 Antennenbuchse
(nicht in allen Versionen eingebaut)
21 Analogeingänge
22 Tonbandeingang
23 Aufnahmeausgang
24 Prozessoreingang
3 4
Rückwand
TAPE TAPE
IN 1 IN 2 IN 3 IN 4 IN OUT
21 21 21 21 22 23
Front
5 6 7 8 9
8 Multifunktionsbedientaste
9 CD-Lade (nur C1)
14 Lautstärkesteller
15 Mute-Taste
16 Programmwähler
PROC PROC
IN OUT
+ R
24 25
25 Prozessorausgang
26 Lautsprecherausgänge
27 Digitalausgänge (nur C1)
28 Digitaleingänge (nur C1)
29 Kaltgeräteanschluß
30 Netzschalter
8
VOLUME
MUTE
14 15
- - L +
SPEAKER
26
EVOLUTION C1
I
O
29 30
