AVM inspiration d6m Betriebsanleitung

Werbung

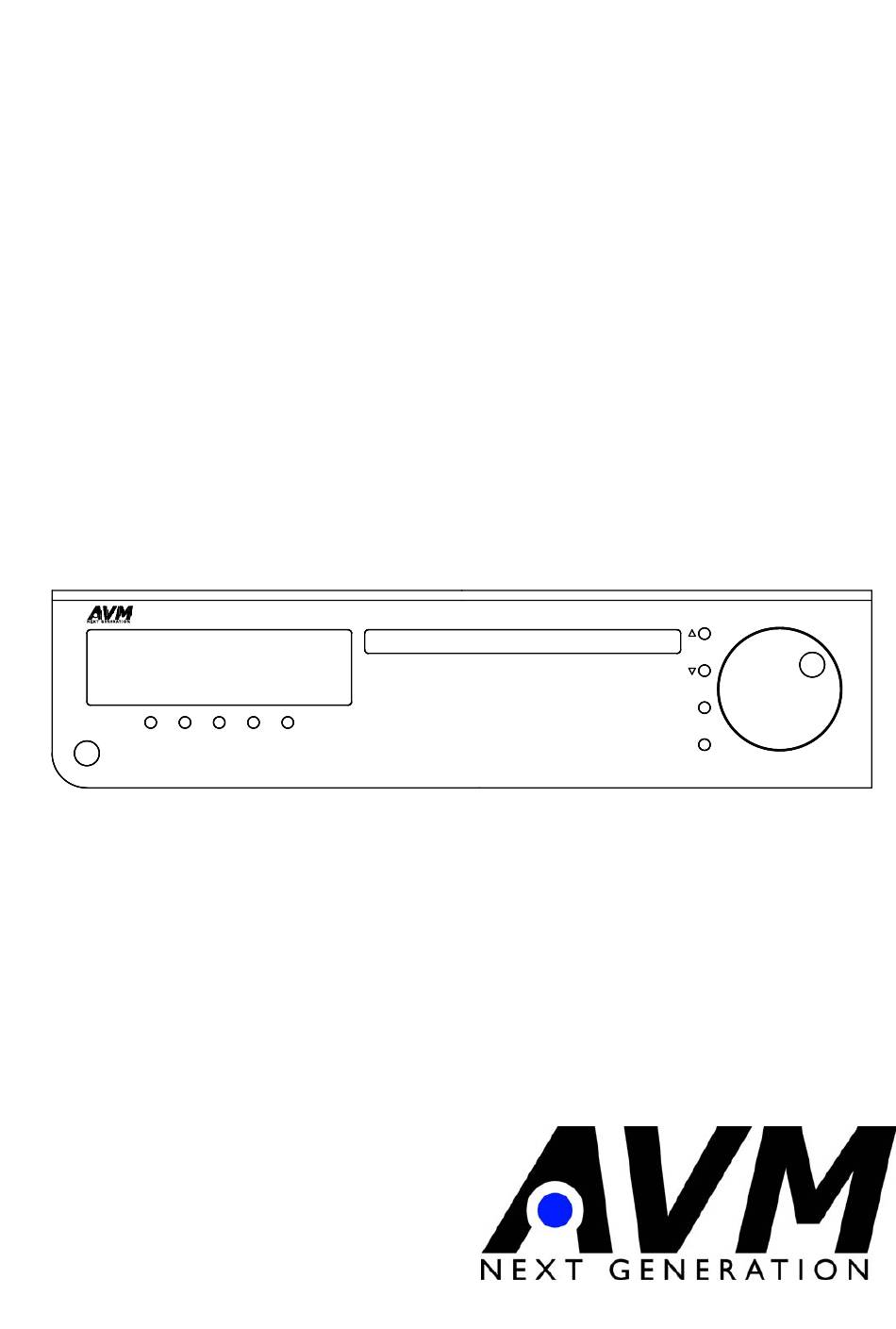

Betriebsanleitung
inspiration d6m
disc
power
tuner
inspiration d6m

Werbung

loading

Inhaltszusammenfassung für AVM inspiration d6m

  • Seite 1 Betriebsanleitung inspiration d6m disc power tuner inspiration d6m...
  • Seite 2 Sehr geehrter Kunde, wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf des inspiration d6m entgegenbringen. Sie haben eine klanglich hervorragende, vielseitig einsetzbare HiFi-Komponente erworben. Verständlicherweise wollen Sie jetzt am liebsten gleich mit dem Musik hören oder Filme ansehen loslegen.
  • Seite 3 Inhaltsverzeichnis Vorwort 3.7.3 DVD-Funktionen 3.7.3.1 Öffnen der Lade Inhaltsverzeichnis 3.7.3.2 PLAY, PAUSE, STOP 3.7.3.3 SKIP-Funktion 1. Gerätekonzept 3.7.3.4 Schneller Vor- / Rücklauf 1.1 Mechanischer Aufbau 3.7.3.5 Direkte Szeneneingabe 1.2 Netzteil 3.7.3.6 Wiederholung (REPEAT) 1.3 Vorverstärker 3.7.3.7 Zufallswiedergabe 1.4 Endstufen 3.7.3.8 Szenenprogrammierung 1.5 Laufwerk 3.7.3.9 Audioumschaltung 1.6 D/A-Wandlung...
  • Seite 4 1. Gerätekonzept Der inspiration d6m besitzt wenige Bedienelemente, die den täglichen Umgang mit dem Gerät sehr einfach machen. Er bietet gleichzeitig eine Menge Komfortfunktionen die über ein intuitiv bedienbares Menü leicht abzurufen sind. Die Bedienung des eingebauten Universallaufwerks ist mittels der beiliegenden Fernbedienung RC4 auch über das Bildschirmmenü...
  • Seite 5 1.5 Laufwerk Das Laufwerk des d6m ist ein Universallaufwerk. Mit seinem Doppel-Laser kann es konventionelle CDs, SACDs und Video-DVDs unterschiedlicher Formate abspielen. HINWEISE: Das Laufwerk des d6m zeichnet sich durch hohe Auslesepräzision und eine sehr gute Fehlertoleranz aus. Bitte verwenden Sie keine auf die Disk aufgelegten Matten oder Aufkleber. Diese können durch Unwucht zu Beinträchtigungen der Wiedergabe führen, oder das Laufwerk beschädigen.
  • Seite 6 In dieser Anleitung befinden sich hinter den Bezeichnungen der einzelnen Elemente Nummern, die sich auf die nachfolgenden Zeichnungen beziehen 2.2 Übersicht Front und Rückwand Front disc power tuner inspiration d6m Ein- / Abschalttaste Quellenwahltaste up Betriebsanzeige-LED Quellenwahltaste down Display Quellenwahltaste Disk...
  • Seite 7 2.3 Aufstellung und Kühlung Die Endstufen und das Netzteil des d6m benötigen Kühlung. Daher ist es sehr wichtig, daß die Luftzufuhr von unten (Lufteinlaß im Boden), sowie das Abströmen der erhitzten Luft nach hinten durch die Rückwand ungehindert möglich ist. Am besten ist eine möglichst freie Aufstellung. Beim Aufstellen auf Teppichboden sollten Sie darauf achten, daß...
  • Seite 8 2.9 Anschluß eines aktiven Subwofers Die meisten aktiven Subwoofer besitzen eine Filterschaltung, die dafür sorgt, daß die Hauptlautsprecher von der Verarbeitung der ultratiefen Frequenzen (die ja der Subwoofer überträgt) entlastet werden. Hierzu wird das NF-Signal dem Subwoofer zugeführt, der Verstärker erhält vom Subwoofer ein Signal zurück, bei dem die Tiefstbässe ausgefiltert sind.
  • Seite 9 2.14 Antennenanschluß Schließen Sie die UKW-Antenne bzw. das Postkabel an die Antennenbuchse UKW (16) an. Die DAB- Antenne (Option) wird an die Antennenbuchse DAB (15) angeschlossen, hierzu benötigen Sie ein Antennenkabel mit F-Stecker oder einen entsprechenden Adapter. HINWEIS: Das DAB-Netz wird ständig ausgebaut, jedoch sind derzeit noch nicht alle Gebiete schon mit DAB-Rundfunk versorgt.
  • Seite 10 3. Bedienung der Grundfunktionen 3.1 Erstes Einschalten / Selbsttest Wenn der d6m stromlos war, erfolgt beim ersten Einschalten zunächst ein Selbsttest. Das Gerät überprüft Konfiguration und Funktionsfähigkeit der eingebauten Module. Wenn der DAB-Tuner aktiviert ist (vgl. 11.1 Expertsetup / EXPERT 14/21, S. 29) wird das gesamte DAB-Band nach empfangbaren Sendern abgesucht. Dieser Vorgang dauert etwa eine Minute und wird im Display (3) angezeigt ("DAB scan").
  • Seite 11 3.6 Bedienung des Tuners Wenn der Tuner gewählt ist, können Sie dessen Grundfunktionen mit den 5 Tasten (4 – 8) unter dem Display (3) bedienen. Erweiterte Einstellungen (RDS-Anzeige, mono/stereo, Suchlaufart) sind über das Menü möglich (vgl. 4.1 – 4.6, S. 18). 3.6.1 Sendersuchlauf / manuelle Sendereinstellung UKW: Je nachdem, ob der Suchlaufmodus auf manuell oder automatisch eingestellt wurde (vgl.
  • Seite 12 3.7 Bedienung des Disk-players Wenn der eingebaute Player gewählt ist, können Sie dessen Grundfunktionen mit den 5 Tasten (4 – 8) unter dem Display bedienen. Erweiterte Einstellungen sind über das Menü (vgl. 4.14 und 4.15, S. 20) des d6m und das Bildschirmmenü...
  • Seite 13 3.7.1.4 Schneller Vor- und Rücklauf (nur über Fernbedienung) Drücken Sie die Tasten "<SEARCH" (Rücklauf) oder "SEARCH>" (Vorlauf) auf der Fernbedienung. Mehrmaliges Drücken erhöht die Suchlaufgeschwindigkeit (2x, 4x, 8x, 16x, 32x, normal). Wenn Sie die gesuchte Stelle gefunden haben, drücken Sie "ok", der Abspielvorgang geht mit normaler Geschwindigkeit weiter.
  • Seite 14 3.7.2 SACD / MP3-Funktionen 3.7.2.1 Öffnen der Lade, Einlegen/ Entnehmen der Disk Öffnen und Schließen der Lade erfolgt über die Taste (8). Wenn eine Disk eingelegt wird und die Lade durch Druck auf die Taste (8) oder durch leichtes Hineindrücken der Schubladenfront Loader (9) geschlossen wird, liest der Player zunächst das Inhaltsverzeichnis.
  • Seite 15 3.7.2.6 Wiederholung eines Stücks / der Disk (nur über Fernbedienung) Drücken Sie die "REPEAT"-Taste der Fernbedienung (ggf. mehrmals). Der d6m schaltet dann zwischen "rpt track" (aktuelles Stück wiederholen), "rpt disk" (ganze Disk wiederholen) und "rpt off" (keine Wiederholung) um. 3.7.2.7 Zufallswiedergabe (nur über Fernbedienung) Drücken Sie die "SHUFFLE"-Taste der Fernbedienung.
  • Seite 16 3.7.3 DVD-Funktionen Bei der Wiedergabe von DVDs empfehlen wir generell die Benutzung der beigelegten Fernbedienung RC4 in Verbindung mit der Bildschirmanzeige (OSD) auf dem Fernseher, da die Reaktion des Players auf bestimmte Befehle maßgeblich vom Funktionsumfang der eingelegten DVD bestimmt wird (vgl. 6.2, S.
  • Seite 17 3.7.3.6 Wiederholung eines Stücks / der Disk (nur über Fernbedienung) Drücken Sie die "REPEAT"-Taste der Fernbedienung (ggf. mehrmals). Der d6m schaltet dann zwischen "rpt chapter" (aktuelle Szene wiederholen), "rpt title" (Film wiederholen), "rpt disc" (ganze Disk wiederholen) und "rpt off" (keine Wiederholung) um. 3.7.3.7 Zufallswiedergabe (nur über Fernbedienung) Drücken Sie die "SHUFFLE"-Taste der Fernbedienung.
  • Seite 18 4. Erweiterte Einstellungen / Gerätemenü Der d6m besitzt über die Grundfunktionen hinaus sehr viele Möglichkeiten der individuellen Anpassung an Ihre persönlichen Anforderungen. Diese Funktionen sind über ein Menü zugänglich, das über die Taster unter dem Display bedienbar ist. Die mittlere Taste (6) ist im Display mit "Menu" beschriftet. Durch kurzes Drücken gelangen Sie ins Menü.
  • Seite 19 4.8 Bass Hier läßt sich die Tieftonwiedergabe von –12.5 bis +12,5 einstellen. 4.9 Treble Hier läßt sich die Hochtonwiedergabe von –12.5 bis +12,5 einstellen. 4.10 Loudness Beim leisen Musik hören entsteht oft der Eindruck eines flachen, unbrillanten Klangs. Dies ist durch eine Eigenschaft des menschlichen Ohres bedingt: Bei leisen Geräuschen wird die Empfindlichkeit für die Mitten erhöht.
  • Seite 20 4.14 Drive off (nur wenn Laufwerk angewählt) Hier können Sie einstellen, ob das Laufwerk bei der Anwahl des Tuners (Auswahl: "tuner"), oder aller Quellen incl. Tuner (Auswahl: "other") abgeschaltet wird. Der Vorteil des Abschaltens besteht insbesondere bei Radioempfang und Anhören von Schallplatten darin, daß...
  • Seite 21 5. Fernbedienung 5.1 Vorbemerkung Zum Lieferumfang des AVM d6m gehört der Fernbedienungsgeber AVM RC4, mit dem Sie die Funktionen des d6m bequem vom Hörplatz aus bedienen können. Die Beschreibung der Funktionen ist im jeweiligen Bedienungskapitel enthalten. HINWEIS: Richten Sie den Geber immer auf das Display (3) des d6m, wo der IR-Empfänger eingebaut ist.
  • Seite 22 6. Weitere Funktionen des Players, OSD Das Laufwerk des d6m kann viele verschiedene Disks abspielen. Es hat einige Funktionen, die sich nur über die Fernbedienung und das Bildschirmmenü (OSD = On Screen Display) einstellen lassen. Um Diese Funktionen zu nutzen, müssen Sie einen Fernseher oder Monitor am d6m anschließen (vgl. 2.15, S. 9), auf dessen Bildschirm erfolgt die Anzeige der Menüs.
  • Seite 23 Diese Einstellung geht wie folgt: • Wählen Sie mit der Taste Quellenwahltaste Disc (12) das Laufwerk als Quelle. • Drücken Sie die "SYS MEN" – Taste der Fernbedienung um ins Menü zu gelangen. • Drücken Sie die Taste ">" so oft, bis ALLGEMEINES SETUP-MENÜ auf dem Bildschirm erscheint ∨...
  • Seite 24 DIVX® VOD-CODE: Wenn Sie einen VOD–Service (Video On Demand) in Anspruch nehmen wollen, benötigen Sie einen Gerätecode. Die geliehenen Filme lassen sich dann nur auf Ihrem Player abspielen. Der Code wird angezeigt, wenn Sie die "OK"-Taste drücken. Durch nochmaliges Drücken gelangen Sie wieder ins Hauptmenü.
  • Seite 25 ADV-BILD: Hier lassen sich spezielle Bildparameter einstellen: • DCDI (nur über Komponenten-Videoausgang (36)): Der Faroudja Bildprozessor des d6m sorgt durch Kantenglättung für flimmer- und saumfreie Darstellung kontrastreicher Bildinhalte (DCDi = Diagonal Correlation DeInterlacing) • GAMMA (nicht nutzbar, wenn HDMI angeschlossen ist): Beeinflusst die Bilddynamik. Bei Einstellwerten über Null werden dunkle Szenen aufgehellt und Helle abgedunkelt (Kontrastverringerung).
  • Seite 26 6.2 Das Diskmenü (DISK MEN) Das Diskmenü ist vorwiegend auf DVDs zu finden. Es bietet Möglichkeiten der Anpassung von Sprach und Bild, sowie die Auswahl von Titeln. Der Umfang dieses Menüs hängt von der DVD ab. 6.2.1 Aufrufen und Navigation im Diskmenü Die Navigation im Menü...
  • Seite 27 Sollte wider Erwarten ein Fehler auftreten, den Sie oder Ihr Fachhändler nicht beseitigen können, dann reparieren wir Ihr AVM-Gerät bis zu zwei Jahre nach Kaufdatum kostenlos. Die Garantie erstreckt sich auf Material und Arbeitszeit, anfallende Transportkosten trägt ab sechs Monaten nach Kaufdatum der Eigentümer.
  • Seite 28 10. Technische Daten inspiration d6m Verstärker Hochpegel: Eingangsempfindlichkeit 5 mV – 1,5 V (für 25 W / 4 Ohm, einstellbar) Eingangsimpedanz Hochpegel 10 kOhm Eingangsimpedanz Processor 6,8 kOhm Störabstand (25W in 4 Ohm) 93 dB / 97 dB(A) Phono: Eingangsempfindlichkeit 15 µV –...
  • Seite 29 11. Anhang 11.1 Expertsetup Das Expertsetup ermöglicht spezielle Einstellungen, die im täglichen Umgang mit dem Gerät nicht verändert werden müssen. Diese Einstellungen sind daher im Betrieb nicht zugänglich. Schalten Sie zum Aufrufen des Expertsetup den d6m mit der Ein- / Abschalttaste (1) auf standby. Halten Sie nun die Taste (8) rechts unter dem Display gedrückt und schalten Sie den d6m wieder ein.
  • Seite 30 11.3 System Menü in der Übersicht Menüname Menüpunkte Einstellungen weitere Einstellungen ALLGEMEINES SETUP_MENÜ DISK-SPERRE SPERREN FREIGEBEN PROGRAMM EINGABE-MENÜ OSD-SPRACHE ENGLISH DANSK DEUTSCH Usw. BILDSCH.SCHONER SLEEP 15 MIN 30 MIN 45 MIN 60 MIN DIVX® VOD.CODE GERÄTECODE (hierzu OK drücken) AUDIO-SETUP-MENÜ ANALOGAUSGANG STEREO VIRTUAL SURR...
  • Seite 31 VIDEO-SETUP-MENÜ TV-TYP NTSC MULTI TV-BILDSCH. 4:3 PAN SCAN 4:3 LETTER BOX 16:9 BILDEINSTELL STANDARD HELL WEICH PERSÖNLICH ADV-BILD DCDI (hierzu OK drücken) GAMMA CHROM.-VERZÖG. PSCAN-FORMAT EXTRABREIT 4:3 PILLAR BOX HDMI-VIDEO 480p 576p 720p 1080i AUTO TRUE LIFE VORZUGSEINSTELLUNGEN AUDIO ENGLISCH CHINESISCH FRANZÖSISCH Usw.
