2.9 Anschluß eines aktiven Subwofers
Die meisten aktiven Subwoofer besitzen eine Filterschaltung, die dafür sorgt, daß die Hauptlautsprecher von
der Verarbeitung der ultratiefen Frequenzen (die ja der Subwoofer überträgt) entlastet werden. Hierzu wird
das NF-Signal dem Subwoofer zugeführt, der Verstärker erhält vom Subwoofer ein Signal zurück, bei dem
die Tiefstbässe ausgefiltert sind.
Verbinden Sie den Eingang des Subwoofers mit dem Vorverstärkerausgang (23) des d6m und den
Ausgang des Subwofers mit dem Endstufeneingang (24). Hierbei muß die Prozessorfunktion des d6m
aktiviert werden (vgl. 4.17 Processor, S. 20).
Wenn Ihr Subwoofer einen Triggereingang zur Ferneinschaltung besitzt, schließen Sie diesen über ein
geeignetes Kabel an einen der Schaltsignalausgänge (25) des d6m an. Nun schaltet sich der Subwoofer
synchron mit dem d6m ein und aus.
2.10 Belegung der Schaltsignalauusgänge ("trigger out")
Die Schaltsignalausgänge (25) des d6m sind 3,5mm Stereo-Klinkenbuchsen. Der Stecker muß jeweils wie
folgt beschaltet werden:
2.11 Anschluß eines externen Infrarotempfängers
Wenn Sie den d6m an einem Ort aufstellen, wo keine direkte Sichtverbindung besteht, funktioniert unter
Umständen die Infrarot-Fernbedienung nicht optimal. In diesem Fall ist es hilfreich, einen externen
Fernbedienungsempfänger anzuschließen, der im Sichtbereich plaziert ist. Der dafür vorgesehene
Infrarotsignaleingang (28) ist wie folgt belegt:
2.12 Anschluß eines Kopfhörers
Schließen Sie den Kopfhörer mit einem 3,5 mm Stereo-Klinkenstecker (ggf. Adapter verwenden) an den
Kopfhörerausgang (17) des d6m an. Er kann ständig angeschlossen bleiben. Über das Gerätemenü
können Sie zwischen dem Kopfhörer und den angeschlossenen Lautsprechern hin- und herschalten (vgl.
4.16 Phones Level und 4.18 Output on, S. 20).
2.13 Anschluß der Lautsprecher
Verwenden Sie zum Anschluß der Lautsprecher an die Lautsprecherausgänge (35) nur Lautsprecherkabel
guter Qualität und von ausreichendem Querschnitt. Lassen Sie sich in Zweifelsfällen das für Ihren
Lautsprecher klanglich optimale Kabel von Ihrem Fachhändler empfehlen.
Beachten Sie beim Anschluß der Lautsprecher die korrekte Polung. Die rot markierten Ausgangsbuchsen
müssen mit den roten oder mit einem Pluszeichen gekennzeichneten Lautsprecherklemmen verbunden sein.
Rechter und linker Kanal müssen gleiche Polung der Lautsprecher aufweisen.
HINWEIS: Der d6m ist mit vergoldeten 4 mm-Bananenbuchsen ausgestatttet. Zum Anschluß von Kabeln
ohne angelöteten Bananenstecker empfehlen wir WBT-Bananenstecker Type 0645. Die Rückwand des d6m
weist unter den Anschlußbuchsen eine Lochung auf, in die der Führungsstift dieser Stecker paßt.

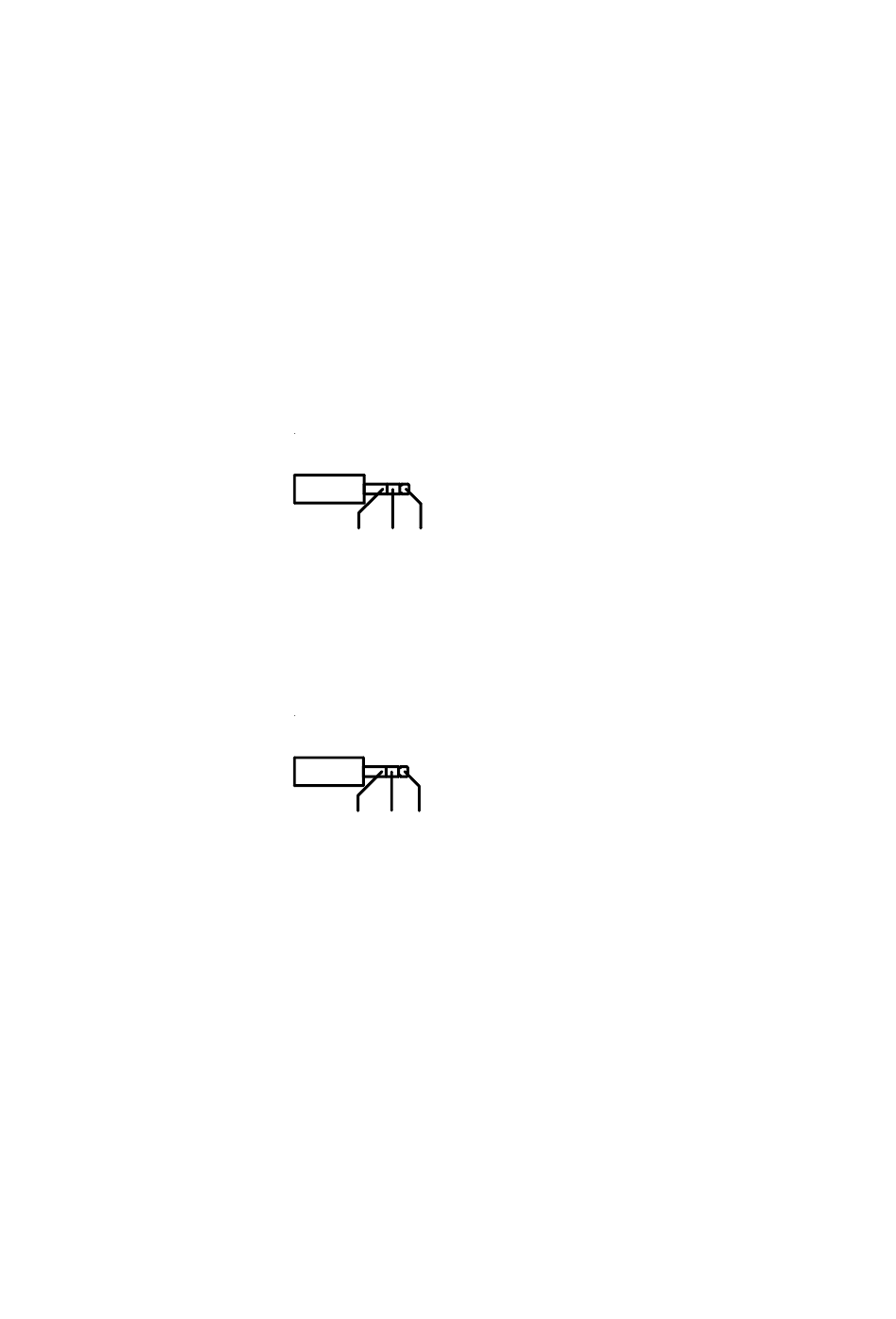

Klinkenstecker 3,5mm
Belegung für Triggerausgang
Masse
frei
+8V Schaltspannung
Klinkenstecker 3,5mm
Belegung für Infraroteingang
Masse
IR-Signal
+5V Versorgung
8
