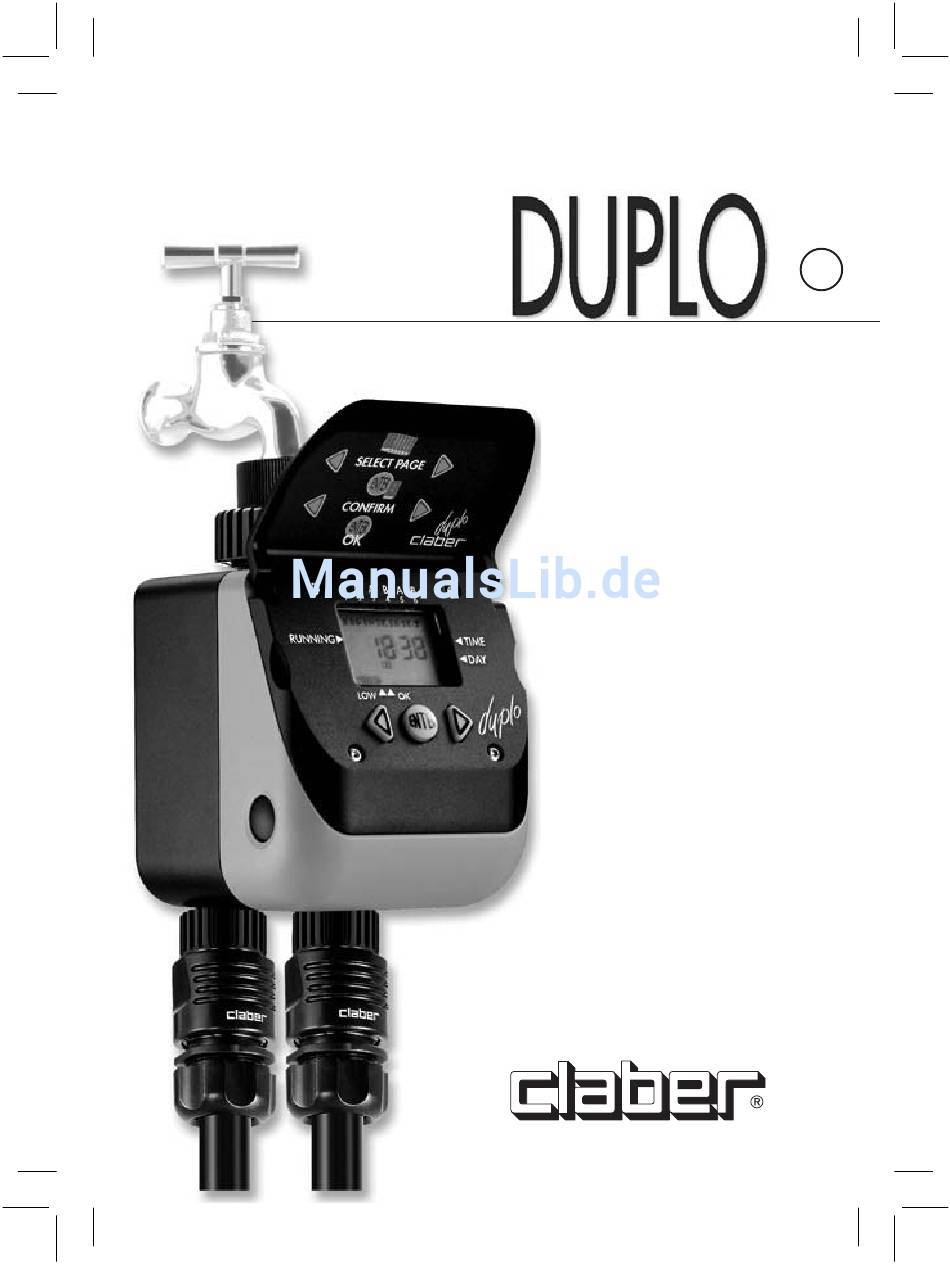

- Seite 1 a q u a d u e ELEKTRONISCHE 2-WEGE- DIGITALPROGRAMMIEREINHEIT FÜR BEWÄSSERUNGSZWECKE: GEBRAUCHS- ANLEITUNG 8410...
-
Seite 2: Garantieerklärung
CLABER SPA - VIA PONTEBBANA 22 - 33080 - FIUME VENETO - PORDENONE - ITALY WIR ERKLÄREN IN ALLEINIGER VERANTWORTUNG, DASS DAS GERÄT 8410 - AQUADUE DUPLO DER EU-RICHTLINIE 2004/108/CE, UNTER BEZUGNAHME BEZUGNAHME AUF DIE TECHNISCHEN NORMEN EN61000-6-1/2001 (IMMUNITY) UND EN61000-6-3/2001 (EMISSION) AUF DIE TECHNISCHEN NORMEN EN61000-6-1:2007 (IMMUNITY) UND EN61000-6-3:2007 (EMISSION) ENTSPRICHT. -
Seite 3: Installation Von Aquadue Duplo An Den Wasserhahn
Ausgang (nicht einbegriffen) Weg A Weg B 1. INSTALLATION VON AQUADUE DUPLO AN DEN WASSERHAHN • DER WASSERHAHN MUSS ÜBER EIN AUßENGEWINDE VON 3/4” VERFÜGEN. VERWENDEN SIE, FALLS ERFORDERLICH, EIN PASSSTÜCK • DIE NUTMUTTER DES WASSERHAHNANSCHLUSSES LOCKERN • DIE NUTMUTTER MIT ZWEI FINGERN FESTHALTEN UND DAS 3/4” INNENGEWINDE AUF DEM WASSERHAHN VERSCHRAUBEN •... - Seite 4 2. EINSETZEN DER BATTERIE FÜR SEINEN BETRIEB BEDARF DUPLO EINER ALKALINEN 9 V BATTERIE, DIE FÜR EINE GANZE BEWÄSSERUNGSSAISON AUSREICHT (DURCHSCHNITTLICH 2 BEWÄSSERUNGEN TÄGLICH). BAUEN SIE DIE BATTERIE FOLGENDERMASSEN EIN: • DRÜCKEN SIE DIE BEIDEN TASTEN SEITLICH AM VENTILGEHÄUSE EIN UND ENTNEHMEN SIE GLEICHZEITIG DAS PROGRAMMMODUL MIT EINER LEICHTEN DREHUNG NACH OBEN.
-
Seite 5: Display Und Tastenfeld
3. DISPLAY UND TASTENFELD HANDBETRIEB TAGESPROGRAMME (VON 1 BIS 6) ANZEIGE DER NUMMER DES TAGESPROGRAMMS ANZEIGE GESCHLOSSENES VENTIL (DAS PROGRAMMIERT IST) ANZEIGE GEÖFFNETES VENTIL WOCHENTAGE NUMERISCHES DISPLAY DER LADEZUSTAND ÖFFNUNGS- UND SCHLIESSZEITEN DER BATTERIE DER BEWÄSSERUNG RÜCKWÄRTS ENTER VORWÄRTS BLÄTTERT DIE SEITEN RUFT DIE SEITE ZUM ÄNDERN BLÄTTERT DIE SEITEN VORWÄRTS RÜCKWARTS DURCH UND ZEIGT... - Seite 6 DER EINFACHEIT HALBER VERANSCHAULICHEN WIR DIE ZU EINER GRUNDPROGRAMMIERUNG AUSZUFÜHRENDEN SCHRITTE AN EINEM WIRKLICHEN BEISPIEL. VORAUSGESETZT, DASS FOLGENDE PROGRAMMIERUNG AUSGEFÜHRT WERDEN SOLL: A. EINE BEWÄSSERUNG AUF WEG A VON 5:00 UHR BIS 5:20 UHR (DAUER= 20 MINUTEN), AN ALLEN WOCHENTAGEN. B.
- Seite 7 • STELLEN SIE MIT DEN TASTEN VORWÄRTS-RÜCKWÄRTS DIE SCHLIESSZEIT AUF DIE GEWÜNSCHTE UHRZEIT (Z.B.: 5:20 UHR). SIE BESCHLEUNIGEN DEN VORGANG, WENN SIE DIE TASTE VORWÄRTS ODER RÜCKWÄRTS EINGEDRÜCKT HALTEN. • DRÜCKEN SIE NACH EINSTELLEN DER UHRZEIT (Z.B. 05:20 UHR) ENTER. DAS ZEICHEN OK ERLISCHT. DIE SCHLIESSZEIT VON WEG A IST GESPEICHERT UND AKTIV.
-
Seite 8: Wöchentliche Programmierung
IN DEN WOCHENTAGEN LEUCHTET. DAS HEISST, DASS DUPLO HEUTE (Z.B.: HEUTE IST SONNTAG, UND SIE SIND DABEI, AQUADUE DUPLO ZU PROGRAMMIEREN) ALS TAG 1 DER WOCHE BETRACHTET. DEMZUFOLGE BEDEUTET 2 MORGEN (Z.B. MONTAG), 3 ÜBERMORGEN (Z.B. DIENSTAG) USW. IN DER FOLGE ALSO DIE WÖCHENTLICHE PROGRAMMIERUNG. -
Seite 9: Anzeige Der Eingestellten Programme
VORWÄRTS • DRÜCKEN WIEDERHOLT TASTE ODER RÜCKWÄRTS, BIS DIE SEITEN DER WÖCHENTLICHEN PROGRAMMIERUNG AUFGERUFEN WERDEN (S. ABB.) DIE ZEICHENZEILE UNTEN ENTSPRICHT DEN 7 BEWÄSSERUNGSTAGEN EINER WOCHE, WOBEI DAS ZEICHEN FÜR HEUTE STEHT. SIE WERDEN SEHEN, DASS ALLE 7 TAGEN LEUCHTEN, D.H. DASS DIE BEWÄSSERUNG FÜR ALLE TAGE VORPROGRAMMIERT IST. - Seite 10 7. FORTGESCHRITTENE PROGRAMMIERUNG DUPLO VERFÜGT ÜBER 6 PROGRAMME ZUR TÄGLICHEN BEWÄSSERUNG, WOVON JEDES EINE ÖFFNUNGS- UND EINE SCHLIESSZEIT DES WASSERS HAT. DIE PROGRAMME SIND VON 1 BIS 6 NUMMERIERT. DIE PROGRAMME 1, 3 UND 5 SIND WEG A VORBEHALTEN, DIE PROGRAMME 2, 4 UND 6 WEG B.
- Seite 11 FÜR JEDE SEITE SIND ZWEI MODI VERFÜGBAR: • NUR ANZEIGE • PROGRAMMIERUNG (ODER ÄNDERUNG) WIE BEREITS IN KAPITEL 6 BEHANDELT, BEWIRKT DAS DURCHBLÄTTERN DER SEITEN MIT DER TASTE VORWÄRTS AUSSCHLIESSLICH DIE ANZEIGE. RUFEN SIE, UM AUF DIE PROGRAMMIERUNG ODER ÄNDERUNG EINER SEITE ZUZUGREIFEN, DIE ENTSPRECHENDE SEITE AUF UND DRÜCKEN SIE DANN DIE TASTE ENTER.
-
Seite 12: Manuelles Öffnen Und Schliessen Von Weg A
ANM.: • FÜR BEIDE WEGE, BZW. A UND B MÜSSEN SIE MIT DEM 1. VERFÜGBAREN PROGRAMM BEGINNEN (Z.B. PROGRAMM 1 FÜR WEG A UND PROGRAMM 2 FÜR WEG B). • DIE UHRZEITEN FÜR ÖFFNEN UND SCHLIESSEN DER ANSCHLIESSENDEN PROGRAMME MÜSSEN ZEITLICH FOLGEGESTEUERT WERDEN. -
Seite 13: Anschluss An Einen Rain Sensor
11. ANSCHLUSS AN EINEN RAIN SENSOR SIE KÖNNEN DUPLO AN EINEN REGENFÜHLER (RAIN SENSOR CLABER ART.-NR. 90915) ANSCHLIESSEN. RAIN SENSOR UNTERBRICHT DAS BEWÄSSERUNGSPROGRAMM VON DUPLO BEI REGEN UND STELLT ES AUTOMATISCH WIEDER EIN, SOBALD DER FÜHLER KEIN WASSER MEHR ENTHÄLT. -
Seite 14: Technische Kenndaten
12. GEBRAUCHSEMPFEHLUNGEN • KONTROLLIEREN SIE ZUR SICHERHEIT DEN VORSCHRIFTSMÄSSIGEN ABLAUF DES/DER PROGRAMMS/E BEI DER ERSTMALIGEN INBETRIEBNAHME VON DUPLO. • VERMEIDEN SIE RUCKARTIGES ZIEHEN AN DEN AN DUPLO ANGESCHLOSSEN LEITUNGEN UND VERSCHRAUBUNGEN. • SCHÜTZEN SIE DUPLO VOR FROST. • LASSEN SIE DIE ABDECKUNG DER BEDIENBLENDE GESCHLOSSEN, WENN SIE NICHT GERADE PROGRAMMIEREN.
