Vorbereitung
1. Platzieren Sie die Montageklemme auf der Objektivoberseite Ihres Spektivs. Fädeln Sie das Klett-
band in die dafür vorgesehenen Ösen ein, ziehen Sie es straff und heften Sie es fest.
2. Schieben Sie das LCD-Bildschirm- & IR-Beleuchtungsmodul in die dafür vorgesehene Öffnung auf
der Montageklemme.
3. Bringen Sie das Spektiv an der NiteSite Aluminium-Konsole* an und verschrauben Sie es.
4. Schieben Sie die flexible Manschette über das Okular des Spektivs. Gegebenenfalls muss die
Manschette gekürzt werden. Schieben Sie in diesem Fall die Manschette bis zum Anschlag auf das
Okular und kürzen Sie auf der Kameraseite die Länge mit einem Messer.
5. Stecken Sie nun das Kameramodul in die andere Manschettenöffnung und verschrauben Sie dieses
an der Aluminium-Konsole*. Stellen Sie sicher, dass das Kameramodul gerade auf der Manschette
sitzt und mittig zum Okular ausgerichtet ist.
6. Montieren Sie den Akku (abhängig vom Modell) an der dafür vorgesehenen Stelle.
7. Verbinden Sie das LCD-Bildschirm- & IR-Beleuchtungsmodul über die (NS) Buchse mit der Kamera.
8. Verbinden Sie das Kameramodul mit dem Akku. Schalten Sie nun das NiteSite System mit dem
Knopf an der Kamerarückseite an.
9. Falls notwendig, nehmen Sie weitere Einstellungen an der Okularmanschette bzw. dem Kamera-
modul vor, bis das Kamerabild mittig und in vollständiger Größe auf dem LCD-Bildschirm erscheint.
10. Prüfen Sie, ob der LCD Dimmer vollkommen im Uhrzeigersinn aufgedreht ist.
*NiteSite Aluminium-Konsole nur separat erhältlich, Montage des Systems ohne Konsole möglich
Bei Verwendung der Aluminium-Konsole kann evtl. auf die Manschette zwischen Kamera und Okular
verzichtet werden.

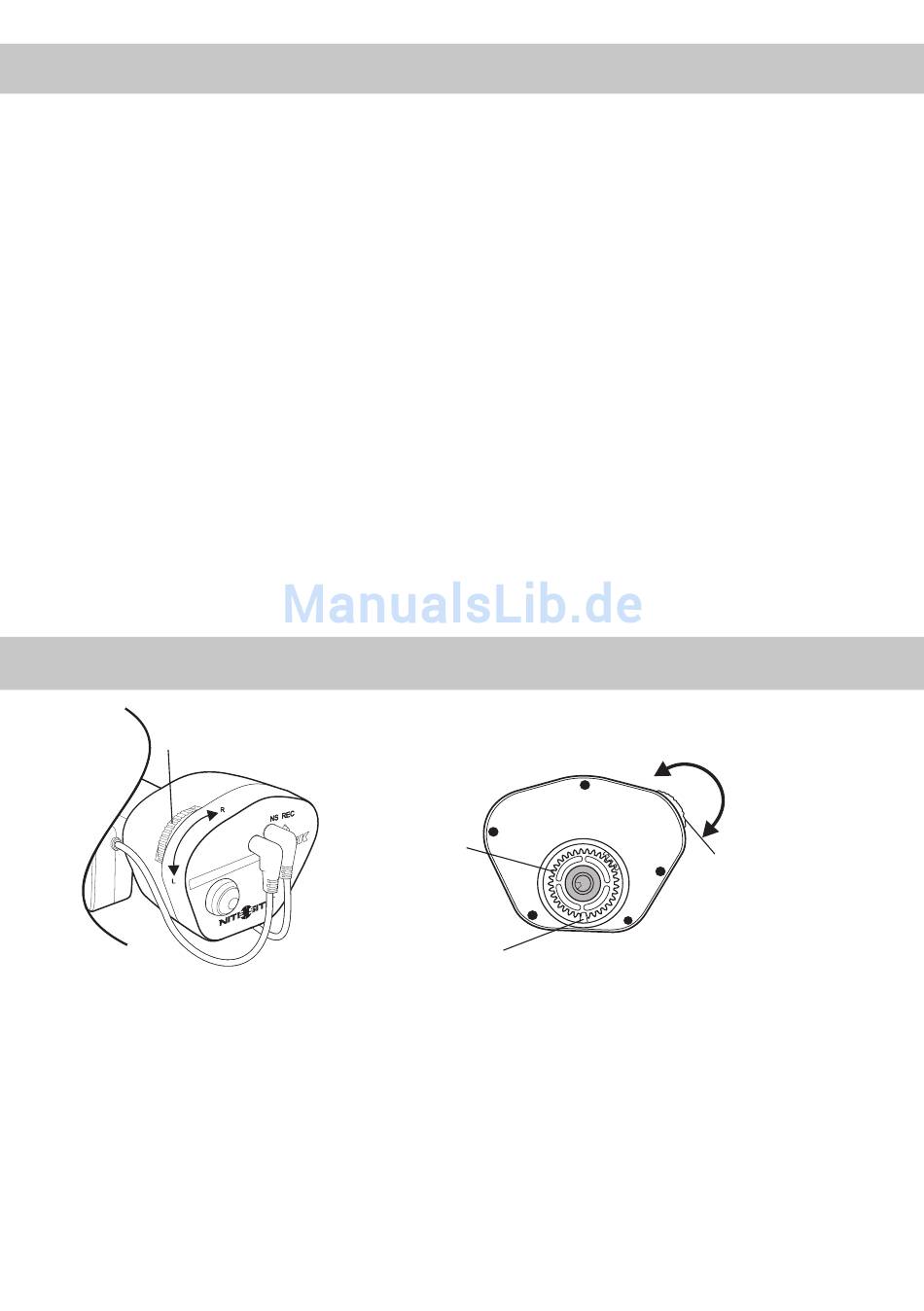

Fokussieren des Kameramoduls

Abb. 4
Fokusdrehscheibe
Das RTEK-Kameramodul hat einen einzigartigen Fokusmechanismus. Dieser ermöglicht ein externes
Fokussieren der Kameralinse innerhalb kürzester Zeit. Die Drehscheibe befindet sich auf der Oberseite
des Moduls. Sie können die Kamera präzise einstellen, ohne diese abnehmen zu müssen. Beim Betätigen
der Drehscheibe dreht sich die Linse in die entsprechende Richtung. Die Kameralinse ist dicht an der
Kamera angebracht. Wenn Sie die Scheibe das erste Mal gegen den Uhrzeigersinn drehen, wird sich
die Kamera korrekt Fokussieren. Der Scheibenstopper verhindert ein „Abfallen" der Linse aufgrund der
Überfokussierung.
Abb. 5
Drehscheibe
Schreibenstopper
Gegen den Uhrzeigersinn
Fokusdrehscheibe
Seite 6
