Inhaltszusammenfassung für NITE SITE RTEK Spotter XE

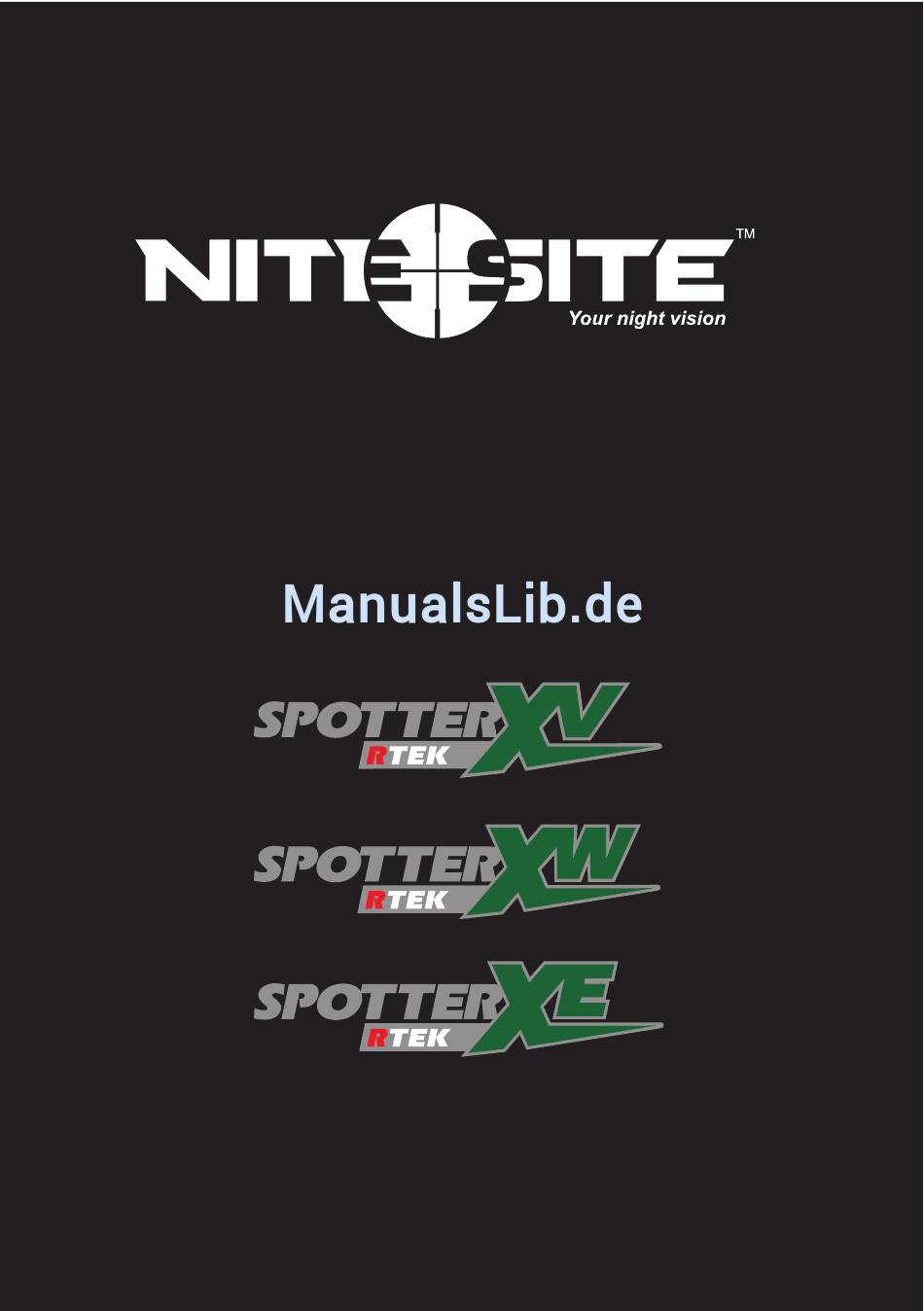

- Seite 1 Bedienungsanleitung Nachtsichtgeräte für Spektive für folgende Modelle:...
-
Seite 2: Einleitung
Einleitung Vielen Dank, dass Sie sich für den Kauf eines NiteSite RTEK Spotter X Gerätes entschieden haben. Bevor Sie das NiteSite System verwenden, lesen Sie sich bitte die Gebrauchsanleitung sorgfältig durch, um eine optimale Leistung und Langlebigkeit des Gerätes sicherzustellen. Überprüfen Sie das gekaufte Set auf Vollständigkeit. - Seite 3 Inhaltsverzeichnis Seite 1 Einleitung Produktpalette Vorgesehene Verwendung Seite 2 Inhaltsverzeichnis Seite 3 Lieferumfang Seite 4 Technische Daten Seite 5 Montageübersicht Aufbauoptionen Seite 6 Bedienungsanleitung Fokussieren des Kameramoduls Seite 7 RTEK Kameramodul Seite 8 Einstellung des RTEK-Kameramoduls mit der NiteSite-App auf iOS Seite 9 Einstellung des RTEK-Kameramoduls mit der NiteSite-App auf Android...
-
Seite 4: Inhaltsverzeichnis
Lieferumfang Abb. 1 Bedienungsanleitung Wasserabweisender & Garantiekarte Koffer Bedienungsanleitung Nachtsichtgeräte für Spektive für folgende Modelle: Flexible Kameramodul Okularmanschetten Batterieladegerät Montageklemme LCD-Bildschirm & Lithium-Ionen IR-Beleuchtungs- Akku modul Inhalt 1 x Kameramodul 1 x Montageklemme 1 x LCD-Bildschirm & IR-Beleuchtungsmodul 2 x Flexible Okularmanschetten 1 x Lithium-Ionen-Akku* 1 x Lithium-Ionen-Akku-Ladegerät* 1 x Ferrit-Ringkern... -
Seite 5: Technische Daten
Technische Daten LCD-Bildschirm- & IR-Beleuchtungsmodul 3,5“ (8,9 cm) LCD-Bildschirm mit integriertem IR-LED-Beleuchtungsmodul. LED-Leuchtfrequenz 850nM. 3-poliges Verbindungskabel mit Winkelstecker. XV, XW, XW Power+ & XE Modelle haben unterschiedliche IR-Leuchtstärken! WICHTIG Verbinden Sie niemals das LCD-Bildschirm- & IR-Beleuchtungsmodul sowie das Kameramodul von NiteSite mit Produkten anderer Hersteller. -
Seite 6: Montageübersicht
Montageübersicht Abb. 2 Dimmer für LCD Bildschirm Kameramodul LCD-Bildschirm- & IR- Beleuchtungsmodul Akku flexible Okularmanschette Aluminium-Montagekonsole (separat erhältlich) Spektiv Taschenlampenmontage Montageklemme (nicht mitgeliefert) Aufbauoptionen Abb. 3 Kameramodul Akku (bei LCD-Bildschirm- & IR- RTEK Spotter Beleuchtungsmodul XV & XW) Batterie- tasche (bei RTEK Spotter XE) Montageklemme... -
Seite 7: Fokussieren Des Kameramoduls
Bedienungsanleitung Vorbereitung Platzieren Sie die Montageklemme auf der Objektivoberseite Ihres Spektivs. Fädeln Sie das Klett- band in die dafür vorgesehenen Ösen ein, ziehen Sie es straff und heften Sie es fest. Schieben Sie das LCD-Bildschirm- & IR-Beleuchtungsmodul in die dafür vorgesehene Öffnung auf der Montageklemme. - Seite 8 RTEK Kameramodul Buchse für LCD-Bildschirm- & IR-Beleuchtungsmodul (NS) Abb. 6 Buchse für Strom- versorgung Ein-/Ausschalter Kontroll-LED für die Aufnahme Micro SD Karte Aufnahmeknopf Das RTEK-Kameramodul hat drei neue Features: 1. Fokus Die Kamera verfügt über ein Fokus-System, dass dem Benutzer ein einfaches und schnelles Fokussieren ermöglicht, während es auf dem Fernrohr montiert ist.
-
Seite 9: Einstellung Des Rtek-Kameramoduls Mit Der Nitesite-App Auf Ios
Einstellung des RTEK-Kameramoduls mit der NiteSite-App auf iOS Herunterladen der Iphone-Applikation im Appstore Menü-Auswahl Suche nach Installieren „App-Store“ „NitePlayer“ Auf „Suchen“ drücken Einstellen des WiFi Sobald Sie das Kameramodul angeschaltet haben, können Sie die WiFi-Verbindung herstellen. Überprüfen, ob NiteSite Menü-Auswahl akzeptiert wird „Einstellungen“... -
Seite 10: Einstellung Des Rtek-Kameramoduls Mit Der Nitesite-App Auf Android
Einstellung des RTEK-Kameramoduls mit der NiteSite-App auf Android Herunterladen der Android-Applikation in Google Play Menü-Auswahl Suche nach „Google Play“ „NitePlayer“ Auswählen Installieren Einstellen des WiFi Sobald Sie das Kameramodul angeschaltet haben, können Sie die WiFi-Verbindung herstellen. Überprüfen, ob NiteSite auf Menü-Auswahl „On“... - Seite 11 NiteSite Lithium-Ionen-Batterien INFORMATIONEN ZUR SICHERHEIT Bitte beachten Sie die folgenden Warnungen, um potentielle Ausläufe, Überhitzungen oder Explosionen des Akkus zu vermeiden. WARNUNG Benutzen Sie nur das empfohlene Lithium-Ionen-Ladegerät! Werfen Sie den Akku nicht ins offene Feuer! Tauchen Sie den Akku nicht in Wasser oder Salzwasser ein. Lagern Sie Ihn immer kühl und trocken. Halten Sie den Akku von metallischen Gegenständen wie z.B.
-
Seite 12: Flexible Okularmanschetten
Klettband (nur bei 2000 & 4000 mAh Akku) Fädeln Sie das Klettband durch die seitlich am Akku befindlichen Ösen so ein, dass sich das Klettband unter dem Akku befindet (Abb. 8). Legen Sie den Akku mit dem Kabel zum Kameramodul auf die Okular- manschette und schnallen das Klettband um diese herum. -
Seite 13: Optionale Montageklammer Für Taschenlampen (Separat Erhältlich)
Verbinden Sie den Lithium-Ionen-Akku daher nur mit dem dazu gelieferten Ladekabel. Stellen Sie sicher, dass Sie das korrekte Kabel verwenden, indem Sie die auf dem Netzteil angegebene Spannung überprüfen. Bitte kontaktieren Sie bei Fragen den NiteSite Kundenservice oder Ihren Fachhändler. Nähere Informationen erhalten Sie auf Seite 17. -
Seite 14: Linsenbeschichtungen Und Deren Auswirkungen
Montage des Ferrit-Ringkerns Ihr Nitesite RTEK Spotter X ist ein Produkt der Klasse A. Dieses kann in einer Wohnumgebung Funkstörungen verursachen, welches bei Bedarf entsprechende Maßnahmen erfordert. Ihr Nitesite RTEK Spotter X entspricht Teil 15 der FCC-Richtlinien. Der Betrieb unterliegt den folgenden zwei Bedingungen: Das Gerät darf keine schädlichen Störungen verursachen. -
Seite 15: Lithium-Ionen-Akku
ACHTUNG! SCHÄDLICHE INFRAROTSTRAHLUNG! SCHAUEN SIE NIE- MALS DIREKT IN DAS BELEUCHTUNGSMODUL! SIEHE SEITE 16 FÜR WEITERE INFORMATIONEN! Abb.17 LCD-Bildschirm- & IR- Beleuchtungsmodul Zubehör Artikelnr. - GB: Artikelnr. - EU: Artikelnr. - US: Beschreibung 200108 200108 200108 2Ah Lithium-Ionen-Akku & Gurt 200109 200109 200109... -
Seite 16: Häufig Gestellte Fragen
Häufig gestellte Fragen Das Gerät schaltet sich nicht ein. Stellen Sie sicher, dass die Batterie vollständig ge- laden ist (siehe Seite 11f). Der Batteriestecker muss fest mit der Steckdose des Kameramoduls verbunden sein. Achten Sie darauf, dass der ON/OFF-Schalter (eingedrückt) in der ON-Stellung ist. Verbraucht das NiteSite Strom, auch wenn der Nein. -
Seite 17: Pflege Und Wartung
Dies könnte zu Kurzschlüssen der Batterie und somit zu Verbrennungen und Ausbruch von Feuer führen. Achten Sie darauf, dass der Akku sich stets in der dazugehörigen Tasche befindet (RTEK Spotter XE Modelle). Fixieren Sie den Akkupack während der Benutzung immer in der mitgelieferten Tasche oder mit den beiliegenden Klettbändern. -
Seite 18: Kontaktinformationen
Kontaktinformationen Kundenkontakt Telefon (Für internationale Kunden): +44 (0) 1759 377235 Customer Service Fax: +44 (0)1759 371929 NiteSite Ltd E-mail: enquiries@nitesite.com Unit 13 West Lane Web: www.nitesite.com Full Sutton Airfield Stamford Bridge York, YO41 1HS United Kingdom Wir sind Montags bis Freitags von 9:00 – 17:00 Uhr (GMT) für Sie erreichbar. NiteSite online Facebook - Fügen Sie uns als Freunde hinzu, in dem Sie nach „NiteSite“... - Seite 19 Notizen Seite 18...
