ICOM-Benutzerhandbuch
Inbetriebnahme
Spannungsversorgung

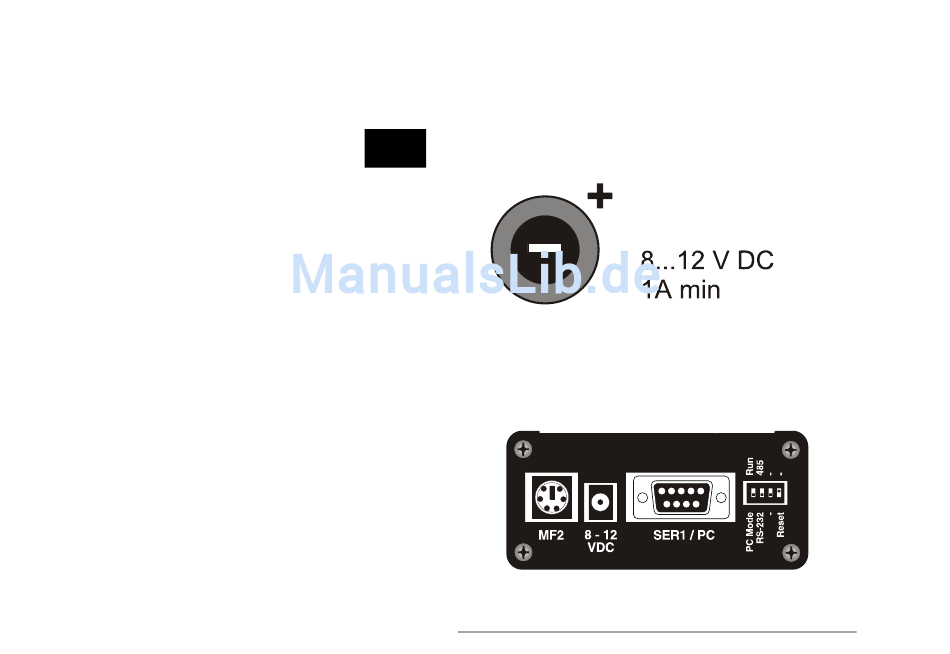

Der ICOM-200/201 wird mit einem Netzteil mit 8-12 VDC, 1A versorgt. Minus
liegt auf dem Stift der Stromversorgungsbuchse. Die Stromaufnahme liegt je
2
nach Anwendungsfall bis zu 400mA.
PC-Mode
®
Nach einem Reset oder Power-down testet der Tiny-Tiger
im ICOM-200/201,
ob der PC-Mode Pin auf „low" liegt. Ist dies der Fall, geht das Gerät in den
PC-Mode/Debug-Mode. Liegt der Pin auf „high", geht das Gerät in den Run-
Mode. Die Zeit zwischen Power-on und erster Aktivität an den I/O-Pins beträgt
ca. 230 msec.
2-2
