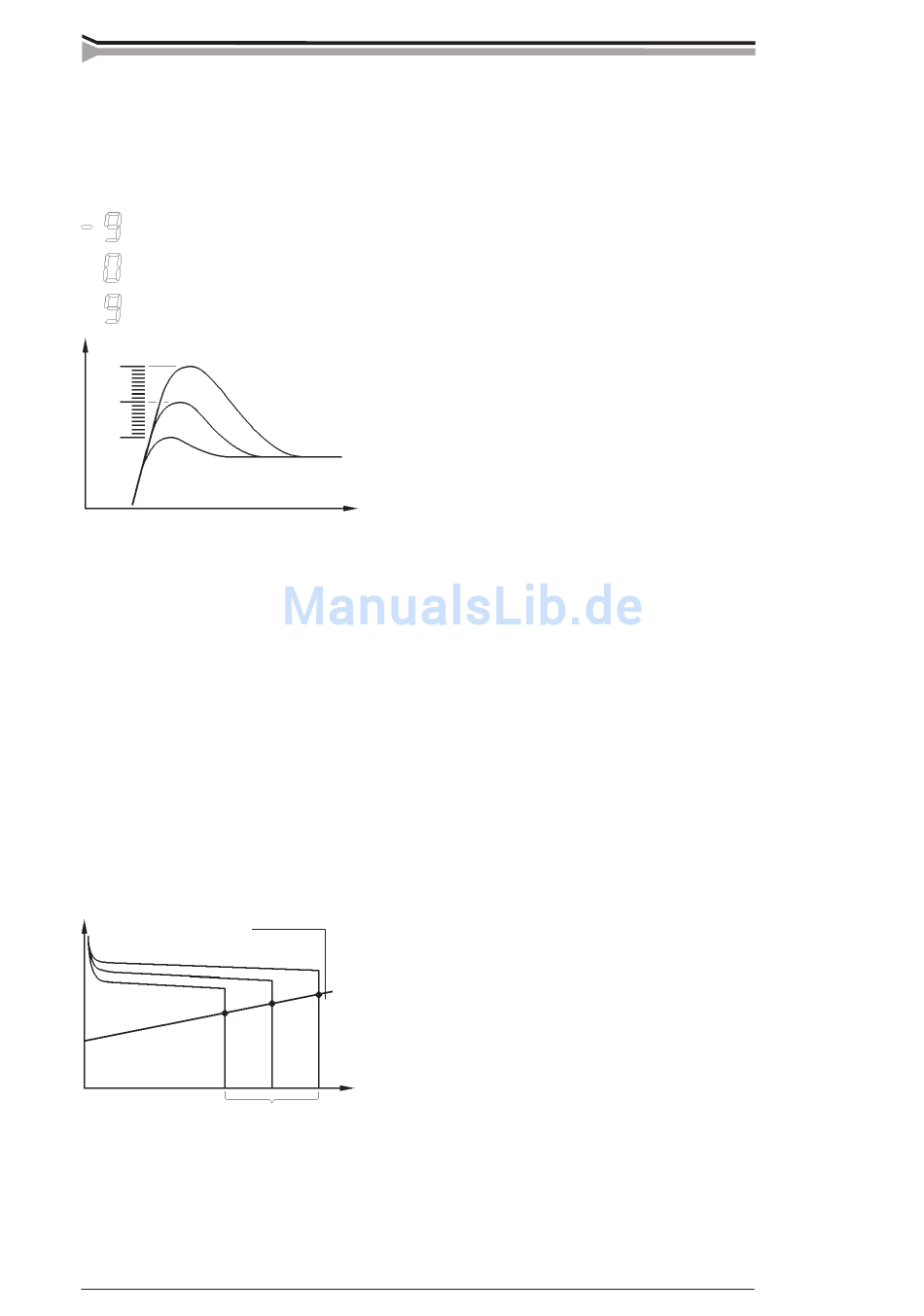

4.1.2. Einstellung für Stabelektrodenschweissen-Startstrom (PX)
Die Anzeige 0 entspricht der Fabriksteinstellung für den Zündimpuls. Die Anzahl der Zündim-
pulse hängt vom verwendeten Stabelektrodentypen und -durchmesser ab. Der Zündimpuls ändert
sich mit dem Sollwert des Schweißstromes auf folgendermaßen, daß bei kleinen Werten der
Zündpuls niedrig und kurz ist und bei großen Werten ist er hoch und lang.
Niedriger, kurzer Zündimpuls. Anwendung ist z.B. dünne, rostfreie Stabelektroden.
Fabriksteinstellung. Anwendung ist z.B. basische Stabelektroden.
Hoher, langer Zündimpuls. Anwendung ist z.B. Ausbringungsstabelektroden.
I
2
9
0
-9
4.1.3. Anzeige des Displays (PL, PX)
Das Spannungsdisplay zeigt die Polspannung der Maschine, die Spannung zwischen den
Anschlüssen X11/12 und X13 ist.
Die Genauigkeiten der Digitalmesser sind wie folgt:
Die Genauigkeit des Istwertes des Stromes hinsichtlich des tatsächlichen Wertes ist ±2,5% ±2 A.
Die Genauigkeit des Istwertes der Spannung hinsichtlich des tatsächlichen Wertes ist ±2,5% ±0,2 V.
Entsprechend der Länge und dem Kupferquerschnitt des Schweißkabels können die tatsächliche Bogens-
pannung und die Meßanzeige viele Volt voneinander abweichen Der Fehler nimmt beim Erhöhen des
Stromes zu. Sehen Sie die Tabelle im Paragraph "Schweiß- und Massekabel", Seite 8.
In der Strommessung tritt dieser Fehler nicht auf.
4.1.4. Wahl der Anwendung (PX)
Normales Stabelektrodenschweißen
Im normalen Stabelektrodenschweißen befinden sich Konstantstromcharakteristiken in der Maschine.
Die Maschine versucht den Schweißstromwert unabhängig von Änderungen in der Bogenlänge zu
halten.
U
2
max.
statisch Konstantstrom
10 – Kemppi pro evolution 300, 400, 500, 300 mvu, 400 mvu, 500 mvu / 0617
0 = Fabrikeinstellung
t
U =20V+0,04xI
2 2
Normenlinie
I
2
