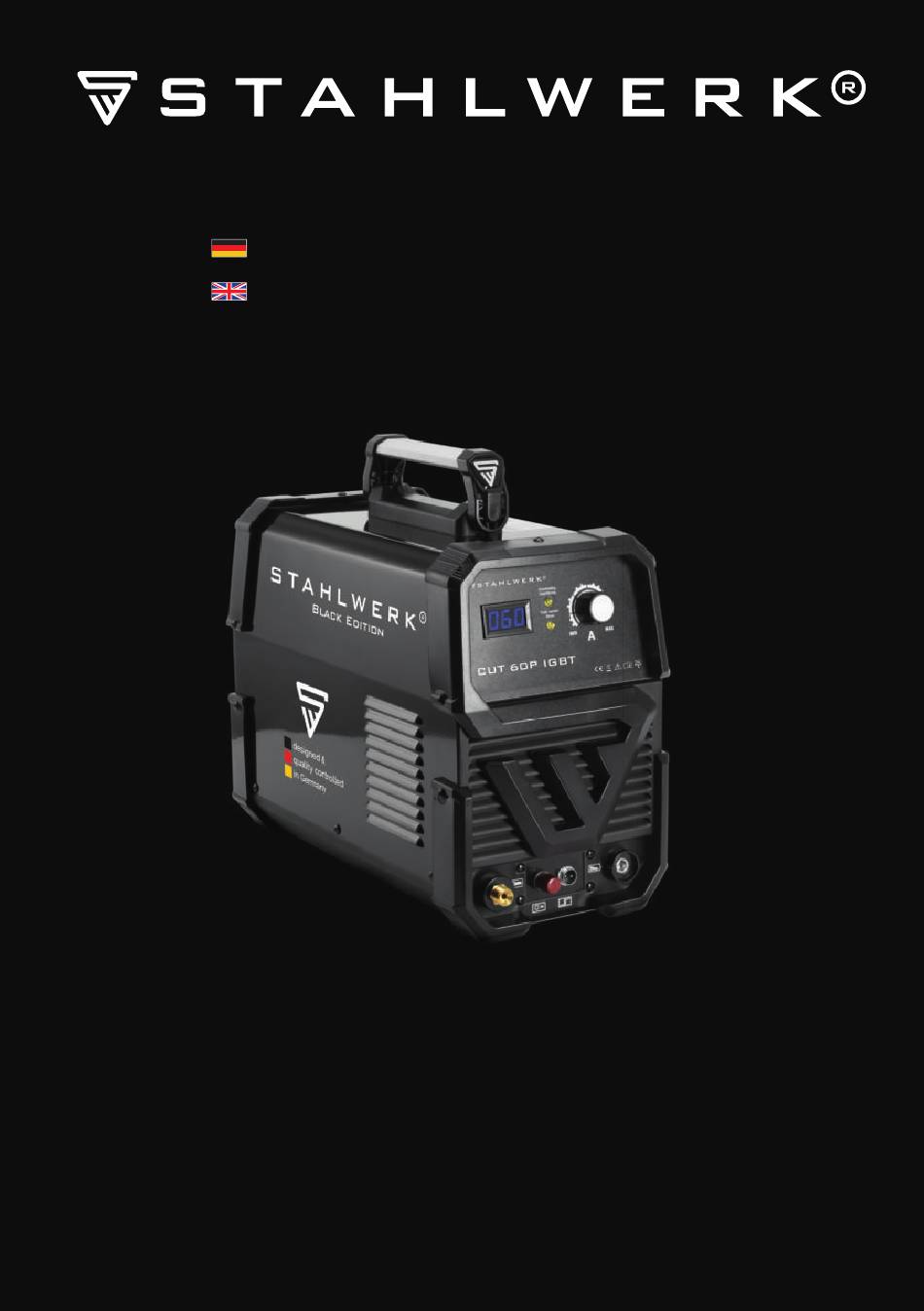

- Seite 1 Bedienungsanleitung Operation manual CUT 60 Pilot Plasmaschneider Plasma cutter...
- Seite 4 Visit our YouTube Channel for product videos� Schauen Sie auch auf unserer Facebook Seite vorbei� Visit us on Facebook� Haben Sie schon unseren Instagram Account gesehen? Have you already seen our Instagram account? © 2023 Änderungen vorbehalten Stand 06/2023 4 | www.stahlwerk-schweissgeraete.de...
-
Seite 5: Inhaltsverzeichnis
Plasmaschneiden � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 17 CUT 60 Pilot IGBT Einführung �... - Seite 6 Inhaltsverzeichnis 6 | www.stahlwerk-schweissgeraete.de...
- Seite 7 Inhaltsverzeichnis www.stahlwerk-schweissgeraete.de | 7...
-
Seite 8: Allgemeines
Allgemeine Sicherheitshinweise Allgemeines Danke, dass Sie sich für ein Gerät aus dem Hause STAHLWERK entschieden haben� ® Seit über 25 Jahren steht unser Name für Qualität und Kundenservice. Diese Bedienungsanleitung enthält wichtige Informationen zu Sicherheit, Verwendung und Wartung� Bitte lesen Sie diese sorgfältig durch und bewahren Sie diese auch für spätere Fragen auf�... -
Seite 9: Haftungsausschluss
Bei Verlust oder Unbrauchbarkeit ist diese unverzüglich zu ersetzen� Die Bedienungsanleitungen können beim Hersteller auf Nachfrage angefordert werden. Prüfen Sie das Gerät vor jedem Gebrauch sorgfältig� Stellen Sie sicher, dass es nicht beschädigt oder übermäßig abgenutzt ist� Wichtig: Benutzen Sie niemals beschädigte Geräte. www.stahlwerk-schweissgeraete.de | 9... - Seite 10 • Schweißen Sie keine beschichteten, verzinkten oder plattierten Materialien� • Verwenden Sie bei Bedarf eine Entlüftungsanlage, bzw� sorgen Sie für eine gute Be- lüftung Ihres Arbeitsplatzes� • Tragen Sie bei Schweißarbeiten eine geeignete Atemschutzausrüstung� • Beachten Sie immer die Sicherheitsdatenblätter für alle zu schweißenden Materialien� 10 | www.stahlwerk-schweissgeraete.de...
- Seite 11 Schutzfilter (geeignet für den Schweißprozess)� • Schützen Sie sich vor den schädlichen Auswirkungen optischer Strahlen auf Augen und Haut, indem Sie geeignete Kleidung tragen� • Verwenden Sie geeignete Raumbegrenzungen oder Abschirmungen, um die Perso- nen im Schweißbereich zu schützen� www.stahlwerk-schweissgeraete.de | 11...
- Seite 12 Das Drehen des Lüfters kann zu Verletzungen führen. • Stecken Sie keine Hände oder feine Gegenstände in die Lüfterabdeckung� • Stellen Sie vor jeder Inbetriebnahme sicher, dass alle Öffnungen und Lüftungen des Geräts frei und unbedeckt sind� 12 | www.stahlwerk-schweissgeraete.de...
- Seite 13 • Nehmen Sie keine selbstständigen Umbauten am Gerät vor. Kontaktieren Sie bei Problemen fachkundiges Personal, z�B� unseren Kundenservice� • Verwenden Sie nur original STAHLWERK Verschleiß- und Ersatzteile� ® • Bei Reinigung, Wartung oder Auswechslung von Verschleißteilen das Gerät stets ab- schalten und vom Stromnetz nehmen�...
- Seite 14 Bei Überschreitung der Einschaltdauer (ED) wird die maximal zulässige Temperatur der Plasmamaschine überschritten, was zu einer Leistungsverringerung oder Beschädigung der Plasmamaschine führen kann� Vermeiden Sie Überlastungen! Starke Überlastung kann die Maschine beschädigen oder die Lebensdauer des Plasmaschneidgeräts verkürzen� 14 | www.stahlwerk-schweissgeraete.de...
- Seite 15 C (Träge) in ausreichender Höhe abgesichert sein� Das Plasmaschneidgerät ist für den Betrieb mit Wechselstrom 400 V / 50 Hz konzipiert. Bevor Sie das Gerät an das Stromnetz anschließen, stellen Sie sicher, dass der Haupt- schalter des Geräts auf AUS steht! www.stahlwerk-schweissgeraete.de | 15...
-
Seite 16: Reinigung Und Wartung
CUT 60 Pilot IGBT Reinigung und Wartung Stellen Sie sicher, dass Schweißspritzer oder andere Verunreinigungen während des Schweißens nicht in das Innere der Plasmamaschine gelangen können� Metallstaub im Gerät kann zu internen Kurzschlüssen auf Platinen und anderen elekt- rischen Bauteilen führen und irreparable Schäden hervorrufen�... -
Seite 17: Plasmaschneiden
CUT 60 Pilot IGBT Plasmaschneiden Das Plasmaschneiden ist ein beliebtes Schneidverfahren, um Metalle mittels Stroms und Druckluft voneinander zu trennen. Neben einem Plasmaschneider benötigt man eine Massezange, ein Plasmaschneider Schlauchpaket, Verschleißteile für den Brenner (in der Regel: Elektrode, Düse, Keramikkappe) und einen Druckluftkompressor. Nach Anschluss des Schlauchpakets und des Druckluftkompressors kann die Massezange an dem Werkstück befestigt und das Gerät in Betrieb genommen werden�... - Seite 18 CUT 60 Pilot IGBT 18 | www.stahlwerk-schweissgeraete.de...
- Seite 19 CUT 60 Pilot IGBT www.stahlwerk-schweissgeraete.de | 19...
-
Seite 20: Cut 60 Pilot Igbt
CUT 60 Pilot IGBT CUT 60 Pilot IGBT Der leistungsstarke STAHLWERK CUT 60 Pilot IGBT Plasmaschneider liefert kraftvolle ® 60 Ampere und verfügt über eine präzise Hochfrequenz (HF) Pilotzündung für ein erst- klassiges Zündverhalten. Die Schneidleistung beträgt materialabhängig bis zu 24 mm (Baustahl ST37 bis 24 mm, V2A oder V4A bis 16 mm, Aluminium bis 13 mm). -
Seite 21: Inbetriebnahme
CUT 60 Pilot IGBT Inbetriebnahme Zusammenbau Stellen Sie sicher, dass das Gerät beim Zusammenbau nicht am Stromnetz angeschlossen ist! Gerätelemente: Tragegriff Bedienfeld Lüftungsöffnung Anschluss Massezange Anschluss Anschluss Schlauchpaket Schlauchpaket (Luft) (Zündkontakt) Steuerungsleitung Pilotzündung www.stahlwerk-schweissgeraete.de | 21... -
Seite 22: Bedienfeld
CUT 60 Pilot IGBT Bedienfeld Strom- stärkeregler Display A Überhitzungs-LED Überspannungs-LED Anschluss Plasma Anschluss Anschluss Anschluss Anschluss Plasma- Massezange Schlauchpaket 22 | www.stahlwerk-schweissgeraete.de... -
Seite 23: Zusammenbau Des Zubehörs
CUT 60 Pilot IGBT Zusammenbau des Zubehörs P-60 Düse und Elektrode nur leicht (handfest) mit der Zange anziehen� Einige Abbildungen in diesem Handbuch können Details oder Anbauten zeigen, die sich von denen auf Ihrem Gerät unterscheiden. www.stahlwerk-schweissgeraete.de | 23... -
Seite 24: Aufbau Wasserabscheider
CUT 60 Pilot IGBT Aufbau Wasserabscheider 24 | www.stahlwerk-schweissgeraete.de... - Seite 25 CUT 60 Pilot IGBT Wasserabscheider ohne Verbindungsschläuche Wasserabscheider mit Verbindungsschläuche Druckluftanschluss Montieren Sie den Wasserabscheider an der Rückseite des Plasmaschneiders� Verbin- den Sie den Druckluftanschluss des Plasmaschneiders mit dem Wasserabscheider (verwenden Sie dazu den mitgelieferten kurzen Verbindungsschlauch mit Schnellkupp- lungsanschlüssen)�...
-
Seite 26: Abmessungen
CUT 60 Pilot IGBT Abmessungen Zur regelmäßigen Wartung, um das Gehäuse zu öffnen, lösen Sie bitte alle äußeren Schrauben (ggf. auch die Schrauben am Kantenschutz). Einige Abbildungen in diesem Handbuch können Details oder Anbauten zeigen, die sich von denen auf Ihrem Gerät unterscheiden. - Seite 27 CUT 60 Pilot IGBT www.stahlwerk-schweissgeraete.de | 27...
-
Seite 28: Eigenschaften Und Funktionen
CUT 60 Pilot IGBT Eigenschaften und Funktionen Eigenschaften • Plasmaschneider. Damit lassen sich problemlos alle leitfähigen Metalle z.B. Normstahl, Kupfer, Edelstahl, Messing, Aluminium, Titan usw. schnei- den� • CUT Kontakt. Ein leichtes Streichen über das Werkstück genügt zum Zün- den� Für den Schnitt muss dauerhafter Kontakt zum Werkstück bestehen�... -
Seite 29: Faq Und Fehlersuche
CUT 60 Pilot IGBT FAQ und Fehlersuche FAQ PLASMA Das Gerät zündet nicht oder sehr schlecht� Ersetzen Sie die Düsen und Elektroden durch neue und ziehen Sie sie mit einer Zange leicht handfest� Lassen Sie Wasser aus dem Kompressor ab und überprüfen Sie die Montage des Wasserabscheiders�... -
Seite 30: Garantie
Die Garantie umfasst keine Mängel, die durch Manipulation, Missbrauch oder falsche Handhabung entstehen� Um die Garantie in Anspruch zu nehmen, brauchen Sie nur Ihre Rechnungsnummer� Diese können Sie sich hier _______________________ notieren� Sollten Sie Ihre Rechnungsnum- mer nicht mehr haben, wenden Sie sich an uns� 30 | www.stahlwerk-schweissgeraete.de... -
Seite 31: Ablauf Im Garantiefall
Ihnen bei Problemen� Gerne können Sie Ihr Gerät nach der ersten Kontakt- aufnahme mit dem Kundenservice zu uns schicken� Im Anschluss erstellen wir Ihnen nach einer eingehenden Analyse einen kostenlosen Kostenvoranschlag für die Repa- ratur� www.stahlwerk-schweissgeraete.de | 31... -
Seite 32: Entsorgung
Sie bei Ihrer Stadtverwaltung, dem öffentlich-recht- lichen Entsorgungsträger oder Ihrer Müllabfuhr� Gerne können Sie Ihr altes Gerät auch bei uns ab- geben� Mit einer sachgemäßen Entsorgung schonen Sie nicht nur die Umwelt, sondern tragen auch zu einer effektiven Nutzung natürlicher Ressourcen bei. 32 | www.stahlwerk-schweissgeraete.de... -
Seite 33: Eu-Konformitätserklärung
Mainstraße 4 / 53332 Bornheim / Deutschland Gerätebezeichnung CUT Inverter-Schweißstromquelle Modell CUT 60 Pilot IGBT Hiermit erklären wir, dass das oben bezeichnete Gerät in seiner Konzeption und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicher- heitsanforderungen der unten genannten Richtlinien entspricht: •... - Seite 64 STAHLWERK Schweissgeräte GmbH ® Mainstraße 4 53332 Bornheim – Deutschland Tel. +49 228 24 3317 13 info@stahlwerk-schweissgeraete�de...
