HWR InoFlex-adaption Montagehinweis

Montagehinweis für
Demontage der Standard-Nutmutter

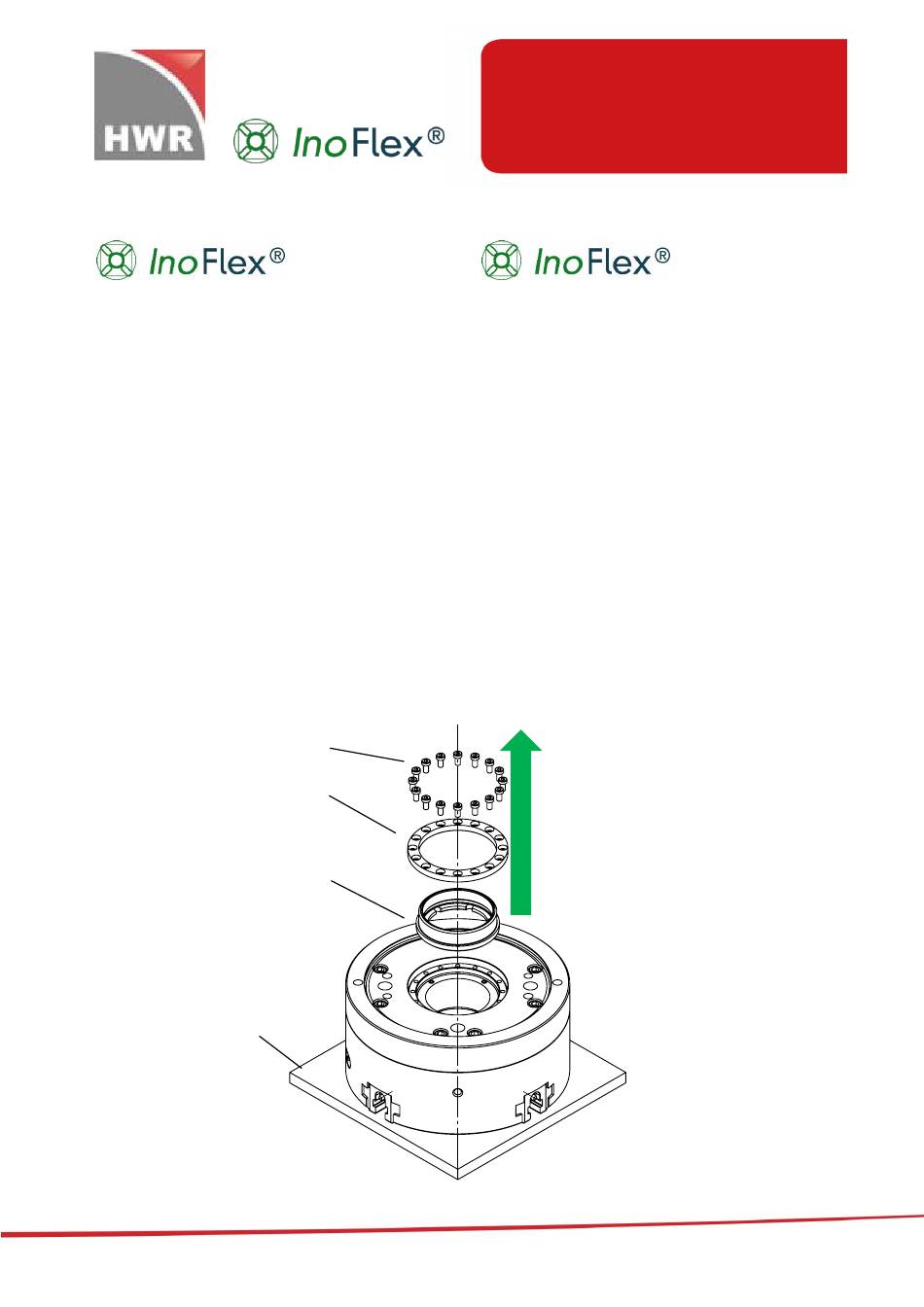

Schritt 1 Legen Sie das Futter mit dem
Obergehäuse auf eine geeignete
Unterlage (4).
Schritt 2 Lösen und entfernen Sie die Schrauben
(1).
Schritt 3 Entfernen Sie den Haltering (2)
Schritt 4 Entfernen Sie die Standard-Nutmutter
(3).
4
HWR Spanntechnik GmbH
Tel. +49-4207-6887-0
-Adaption
1
2
3
| Luxemburg Straße 5
| Fax +49-4207-6887-15
Tausch der Nutmutter
Groove nut replacement
Assembly note for
Disassembly of the standard-ring-nut
Step 1 Put the chuck with the upper housing
face down on a suitable underlay (4).
Step 2 Loosen and remove the screws (1)
Step 3 Remove the supporting ring (2).
Step 4 Remove the standard-ring-nut (3).
| 28876 Oyten
| info@hwr.de
-adaption
