Growatt NEXA 2000 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für NEXA 2000:
- Benutzerhandbuch (13 Seiten) ,
- Bedienungsanleitung (7 Seiten)
Verwandte Anleitungen für Growatt NEXA 2000
Inhaltszusammenfassung für Growatt NEXA 2000

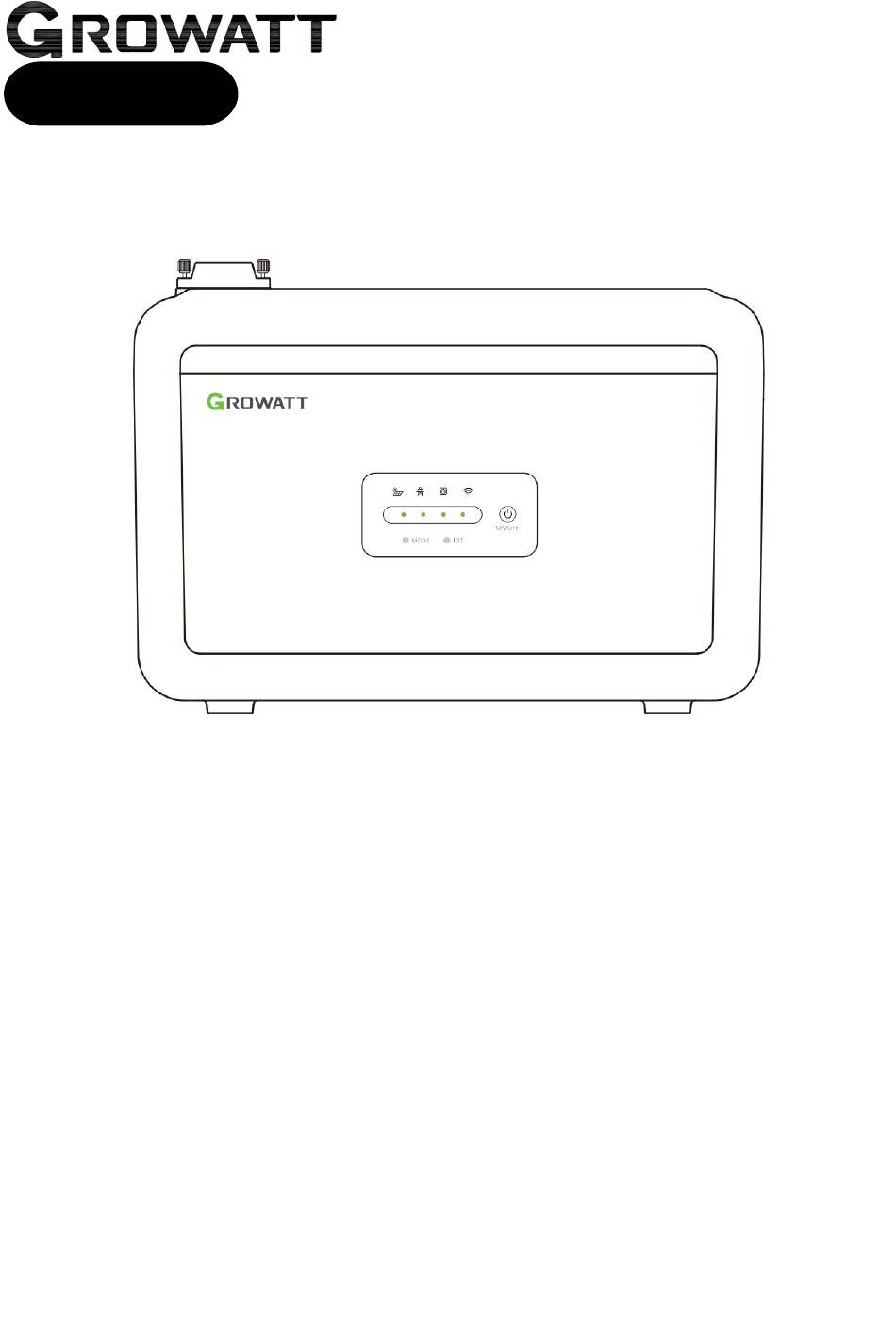

- Seite 21 Benutzerhandbuch NEXA 2000 All-in-one-Balkon-Solarspeicher Benutzerhandbuch 1.Halten Sie es trocken und stellen Sie keine schweren Gegenstände auf den NEXA 2000. Kontakt 2.Behandeln Sie das Gerät mit Sorgfalt. Öffnen, Schütteln oder Stoßen ist nicht gestattet. Schützen Sie es vor großen Hitzequellen. en.growatt.com...
- Seite 22 Inhalt Haftungsausschluss ................................... 22 Leitfaden für die Entsorgung ..............................22 Sicherheitsrichtlinien ................................. 22 Konformitätserklärung ................................23 Spezifikationen ................................... 23 Packliste ......................................25 Produkt-Einführung ................................25 LED-Panel ..................................... 26 Einrichtung ....................................27 Installationsanweisungen ..............................27 Netzgebundene Anwendung ............................28 Netzunabhängige Anwendung ............................ 29 Andere Tipps ..................................
-
Seite 23: Haftungsausschluss
Inhalte dieses Dokuments verstanden, genehmigt und akzeptiert haben. Die Nutzer versprechen, dass sie für ihre Handlungen und alle sich daraus ergebenden Konsequenzen verantwortlich sind. Growatt ist nicht verantwortlich für Schäden, die durch eine nicht mit dem Dokument übereinstimmende Nutzung des Produkts entstehen. -
Seite 24: Konformitätserklärung
Konformitätserklärung Hiermit erklärt die Shenzhen Growatt Power Technology Co., Ltd. dass dieses Produkt den Richtlinien 2014/35/EU, 2014/30/EU, 2014/53/EU & 2011/65/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://growattportable.com/pages/download-center. Hiermit erklärt Shenzhen Growatt Power Technology Co., Ltd., dass dieses Gerät den Vorschriften für Produktsicherheit und Telekommunikationsinfrastruktur (Sicherheitsanforderungen für... - Seite 25 Maximale AC-Ausgangsleistung 800W Maximale AC-Scheinleistung 800VA Leistungsfaktor -0.8~+0.8 Batterie Nennkapazität 2048Wh Batterie-Nennspannung 51.2Vdc Max. Ladestrom Max. Entladestrom Maximale Ladeleistung 2000W Maximale Entladeleistung 800W Wiederaufladbare Li-Ion-Batterie LifePO4 Erweiterbare Batteriemenge Maximal erweiterbare Kapazität 8192Wh Schutz Überspannungsschutz Überstromschutz Kurzschlussschutz Temperaturschutz Überladungsschutz Schutz vor Überentladung Allgemeine Parameter Ladetemperaturbereich 0℃~55℃...
-
Seite 26: Packliste
Packliste 1. NEXA 2000 Balkonspeicher 2. Dokumentationen (Haftungsausschluss & Garantie & Schnellstartanleitung & APP-Anleitung) 3. PV-Eingang Verlängerungskabel 4. Netzanschlus-skabel 5. Geräte Halterung 6. MC4 Montagewerkzeug 7. Steckerschutzhaube Produkt-Einführung 1. LED-Panel 2. Vielseitiger Anschluss (Wechselrichtereingang/netzunabhängiger Ausgang) 3. Netzanschluss Buchse 4. PV-Eingangsanschluss 5. -
Seite 27: Led-Panel
LED-Panel On/OFF Taste: Zum Einschalten 1 Sekunde lang drücken; zum Ausschalten 3 Sekunden lang drücken. IOT-Taste (WiFi-Bluetooth): - Kurzes Drücken (1Sek.); das IOT-Symbol blinkt auf; Gerät ist jetzt im Verbindungsmodus. - Zum Zurücksetzten 3 Sekunden lang gedrückt halten; das IOT-Symbol blinkt und erlischt anschließend; nochmals 1 Sekunde drücken; um es wieder einzuschalten und den Verbindungsmodus zu aktivieren. -
Seite 28: Einrichtung
Einrichtung Einbauanleitung • System-Anwendungsdiagramm • Erforderlicher Platz / Sicherheitsabstände... -
Seite 29: Netzgebundene Anwendung
Anwendung 1：NEXA 2000+ Solarpanel 1. PV-Eingangsverlängerungskabel an NEXA 2000 anschließen; 2. Verkabelung von Solarmodulen mit PV-Eingangsverlängerungskabel; 3. Verbinden Sie NEXA 2000 mit dem On-Grid-Kabel an das Hausnetz. Anwendung 2：NEXA 2000+Solarpanel+EBM* 1. NEXA 2000 auf EBM stapeln, empfohlen werden maximal 3 EBMs;... -
Seite 30: Netzunabhängige Anwendung
Netzunabhängige Anwendung Anwendung 1：NEXA 2000 ( ohne Zusatz) 1. Schließen Sie den Reihenstecker an den VERSATILE AC PORT des NEXA 2000 an; 2. Anschluss von Haushaltsgeräten an den Reihenstecker. Anwendung 2：NEXA 2000+Solarpanel+EBM 1. NEXA 2000 auf EBM stapeln, empfohlen werden maximal 3 EBMs;... -
Seite 31: Andere Tipps
1. Befestigen Sie die Halterung am NEXA 2000/EBM (Anzugsmoment 1,5Nm); 2. Markieren Sie die Wand nach der Positionierung von NEXA 2000/EBM, bohren Sie Löcher (Ф12*50mm) an den markierten Stellen und setzen Sie Spreizdübel ein; 3. NEXA 2000/EBM an der Wand befestigen (Anzugsmoment 6,0 Nm) . -
Seite 32: Wie Man Beginnt
Wandhängende Installation NEXA 2000 unterstützt die Wandaufhängung, um den Platzbedarf auf dem Balkon zu minimieren. *Das Zubehör für die Wandaufhängung ist separat erhältlich. Wie man beginnt Ein-/ Ausschalten und Moduseinstellung Zum Einschalten die Power- Taste 1 Sekunde lang drücken; zum Ausschalten die Power- Taste 3 Sekunden lang drücken. -
Seite 33: Power Plus Funktion
Sie können diese Funktion in der APP auswählen, um den maximalen Wert der netzgekoppelten (On-Grid) Ausgangsleistung einzustellen, bitte verwenden Sie sie mit Vorsicht. ShinePhone APP verbinden Verwenden Sie die ShinePhone-Anwendung, um Ihr NEXA 2000 Solarspeichersystem aus der Ferne zu überwachen und zu steuern. Kraftwerk erstellen Scannen Sie den QR-Code, um die 'ShinePhone' APP herunterzuladen. - Seite 34 Klicken Sie auf "Registrieren", um ein Konto zu erstellen. Installateur-Code: GWAT Erstellen Sie ein Kraftwerk: Legen Sie die Zeit und den Ort entsprechend der tatsächlichen Gegebenheiten fest und geben Sie die PV- Kapazität und die Netzstrompreisinformationen ein.
- Seite 35 4.1 Suchen und öffnen Sie die Seite "Anlage" im unteren Menü. Klicken Sie auf die Schaltfläche "+" in der oberen rechten Ecke der Seite. Wählen Sie "Gerät hinzufügen", scrollen Sie nach unten und wählen Sie "Balkonsolaranlage". 4.2 Klicken Sie auf "NEXA 2000" und folgen Sie den Anweisungen der App, um die Netzwerk- Kofiguration abzuschließen.
- Seite 36 Seiteneinführung Seite Ihres NEXA 2000 Balkonspeichers Betriebsmodus einstellen Betriebsmodus einstellen 6.1 Klicken Sie auf "Zeit hinzufügen", fügen Sie eine Zeitspanne hinzu und wählen Sie einen Arbeitsmodus für diese Zeitspanne aus. Load First Modus "Eigenverbrauch": Dies ist eine Einstellung, bei der die Nutzung der photovoltaischen Energie für die Stromversorgung der Last Vorrang hat.
- Seite 37 Exportbegrenzungsfunktion: Kann nur in Verbindung mit einem Smart Meter verwendet werden. Aktivieren Sie diese Funktion, um die Einspeiseleistung des NEXA 2000 zu begrenzen, wobei 0% bedeutet, dass keine Einspeisung ins Netz erfolgt, und 10% bedeutet, dass maximal 10% der Nennleistung des NEXA2000 ins Netz eingespeist werden.
-
Seite 38: Kaltstart
Ja, es bestehen 4MPPT. F5: Wie wasserdicht ist dieses Gerät? NEXA 2000 verfügt über die Schutzart IP66 und ist daher für den Einsatz im Freien unter schwierigen Bedingungen geeignet, sei es in staubigen Umgebungen oder bei unerwarteten Regenschauern. F6: Wie kann man die Stromerzeugung des NEXA 2000 überwachen? Mit der ShinePhone-App können Sie die Daten der Solarstromerzeugung überwachen und die Ausgangsleistung des Systems in Echtzeit regulieren. -
Seite 39: Fehler Und Warnhinweise
NEXA 2000 unterstützt drei Betriebsmodi: Load First Modus "Last zuerst",Battery First Modus "Batterie zuerst" und den intelligenten Selbstverbrauchsmodus. Die Benutzer können je nach Bedarf verschiedene Betriebsmodi für unterschiedliche Zeiträume einstellen. Das System arbeitet standardmäßig im Load First Modus "Last zuerst", bei dem die Nutzung der photovoltaischen Energie zur Versorgung der Last Vorrang hat. - Seite 40 Langfristige Überlastung kann zu Schäden am Gerät führen. Bitte stellen Sie sicher, dass die Batterie rechtzeitig aufgeladen wird. Falls das Problem nach 2-3 Schutz bei niedriger Stunden weiterhin besteht, kontaktieren Sie den Growatt- Batteriespannung Kundendienst. Schalten Sie den PV-Eingang aus und starten Sie das Produkt neu. Falls das Problem nach mehreren...
- Seite 41 PV4 Starten Sie das Produkt neu. Wenn das Problem nach mehreren Versuchen weiterhin besteht, wenden Sie Ausfall der sich bitte an den Growatt-Kundendienst. Netzspannung Starten Sie das Produkt neu. Wenn das Problem nach mehreren Versuchen weiterhin besteht, wenden Sie sich bitte an den Growatt-Kundendienst.
