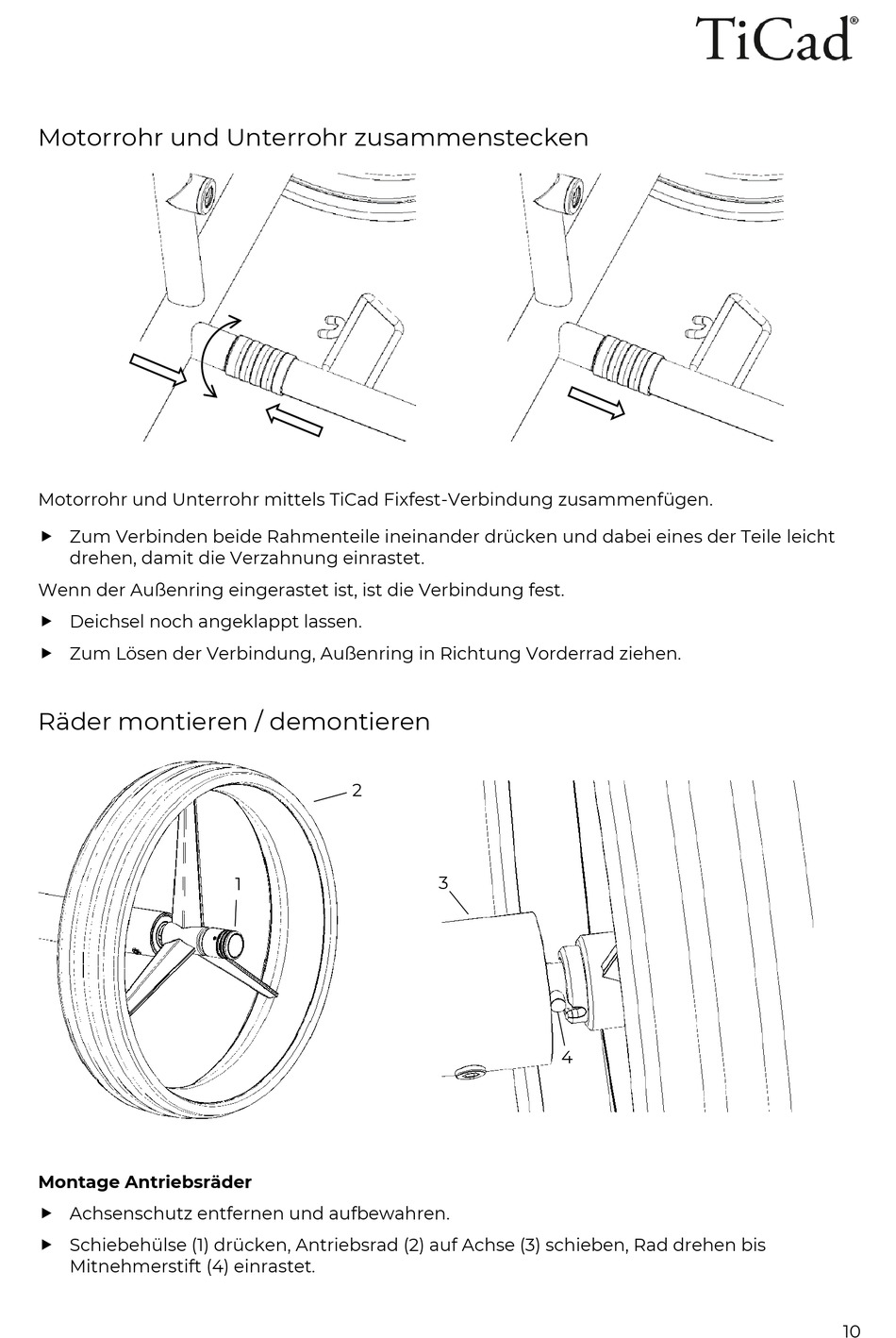

Motorrohr und Unterrohr zusammenstecken
Motorrohr und Unterrohr mittels TiCad Fixfest-Verbindung zusammenfügen.
Zum Verbinden beide Rahmenteile ineinander drücken und dabei eines der Teile leicht
drehen, damit die Verzahnung einrastet.
Wenn der Außenring eingerastet ist, ist die Verbindung fest.
Deichsel noch angeklappt lassen.
Zum Lösen der Verbindung, Außenring in Richtung Vorderrad ziehen.
Räder montieren / demontieren
Montage Antriebsräder
Achsenschutz entfernen und aufbewahren.
Schiebehülse (1) drücken, Antriebsrad (2) auf Achse (3) schieben, Rad drehen bis
Mitnehmerstift (4) einrastet.
2
1
3
4
10
