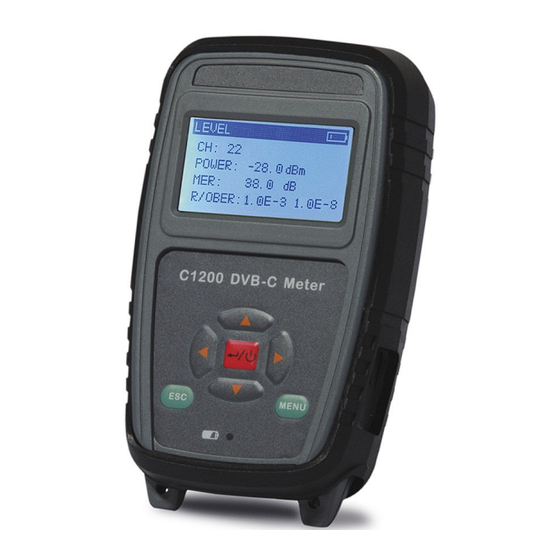

Symarix C1200 Bedienungsanleitung
Dvb-c & analog kabel-messgerät
Verwandte Anleitungen für Symarix C1200
Inhaltszusammenfassung für Symarix C1200
- Seite 1 C1200 DVB-C & Analog Kabel-Messgerät Bedienungsanleitung Version 1.0 © SYMARIX GmbH Alle Rechte vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ..........................- 2 - Bestimmungsgemäßer Einsatz ....................... - 3 - Sicherheitshinweise .......................... - 3 - Entsorgungshinweise ........................- 3 - Geräte-Ansicht ........................... - 4 - Keyboard-Tastatur ..........................- 5 - Einleitung ............................- 6 - LEVEL Pegelmessung ........................- 7 - Pegelmessung ANALOG ...................... -
Seite 3: Bestimmungsgemäßer Einsatz
Bestimmungsgemäßer Einsatz Bestimmungsgemäßer Einsatz Jeder andere Einsatz als in dieser Bedienungsanleitung beschrieben ist nicht Jeder andere Einsatz als in dieser Bedienungsanleitung beschrieben ist nicht Jeder andere Einsatz als in dieser Bedienungsanleitung beschrieben ist nicht bestimmungsgemäß und führt zu Garantie bestimmungsgemäß und führt zu Garantie- und Haftungsausschluss. Dies gilt und Haftungsausschluss. -
Seite 4: Geräte-Ansicht
Geräte-Ansicht Beschreibung Funktion LCD-Display Mit Hintergrundbeleuchtung Pfeiltaste(n) Navigationstasten Ladebuchse Anschluss für Ladegerät USB-Port USB-Anschluss für USB-Kabel (Verbindung zum Computer) MENÜ Schaltet von einem Untermenü in das MENÜ Ladekontrolle Rot (ladend) Grün (geladen) HF-Eingang Anschluss für HF-Antennenkabel (F-Buchse) Mit ESC brechen Sie den Vorgang ab POWER On/Off Hauptschalter, EIN/AUS halten sie ca. -
Seite 5: Keyboard-Tastatur
Keyboard-Tastatur Tastatur Pfeiltasten: Navigiert rauf/runter Navigiert rauf/runter Pfeiltasten: Navigiert links/rechts Pfeiltasten: Navigiert links/rechts Ein- / Ausschalten (Drücken Sie die Taste ca. / Ausschalten (Drücken Sie die Taste ca. 3 Sek.) Enter-Taste (Bestätigungs Taste (Bestätigungs-Taste) Schaltet in das MENÜ Zum vorherigen Menü, oder abbrechen Menü, oder abbrechen Ladekontrolle / Ladezustand Ladekontrolle / Ladezustand... -
Seite 6: Einleitung
Einleitung SYMARIX C1200 Kabel-Messgerät ist ein Messgerät für alle Kabel – Empfangsanlagen nach Europäischer Norm. Es eignet sich sowohl bei Neuinstallation einer Kabelanlage als auch zum Überprüfung von bereits bestehenden Verstärker und Anschlussdosen. Verbinden sie das Messgerät mit Ihrem Messpunkt. -
Seite 7: Level Pegelmessung
LEVEL Pegelmessung Erläuterung: In diesem Menü können Sie verschiedene Messwerte Pegel, MER und BER ablesen. Navigieren Sie zu den Menüpunkt LEVEL und drücken Sie ENTER. Pegelmessung ANALOG CH (Kanal) Mit den ▲▼ Pfeiltasten blättern Sie durch die Kanalliste. Stellen Sie hier den gewünschten Kanal ein. Schloss Das Schloss gibt an ob die Grenzwerte eingehalten werden. -
Seite 8: Pegelmessung Digital
Pegelmessung DIGITAL CH (Kanal) Mit den ▲▼ Pfeiltasten blättern Sie durch die Kanalliste. Stellen Sie hier den gewünschten Kanal ein. Schloss Das Schloss gibt an ob die Grenzwerte eingehalten werden. Geschlossen Grenzwerte werden eingehalten. Geöffnetes Schloss die Grenzwerte werden nicht eingehalten. Die Grenzwerte können beim Punkt 6-4 eingestellt werden. -
Seite 9: Tilt (Schräglage) Funktion
TILT (Schräglage) Funktion Erläuterung: Die TILT-Funktion zeigt ausgewählte Kanäle gleichzeitig an. Die Spitzen zeigen die Stärke des anliegenden Signales an. Navigieren Sie zu den Menüpunkt TILT und drücken Sie ENTER. Das TILT Menü wird geöffnet. Mit den Pfeiltasten ▲▼ können Sie den ausgewählten Kanal ändern. Mit ENTER verlassen Sie das Menü, mit ESC gelangen Sie eine Ebene zurück. -
Seite 10: Scan-Funktion
SCAN-Funktion Erläuterung: Die SCAN- Funktion dient zur Übersicht von allen Kanälen. Navigieren Sie vom MENÜ aus mit der Pfeiltaste ► zu dem Symbol (SCAN) und öffnen Sie dieses mit der Enter-Taste - 10 -... -
Seite 11: C/N-Messung
C/N-Messung Erläuterung: Die C/N – Messung dient zur Qualitätsbeurteilung von analogen Kanälen. TRUNK-Spannung Erläuterung: Mit dieser Funktion ist es möglich die Spannungsversorgung von ferngespeisten Anlagen zu messen. Mit MENÜ oder ESC gelangen Sie wieder in das Hauptmenü. - 11 -... -
Seite 12: Setup
Setup Erläuterung: In diesem Menü werden die grundlegenden Betriebsparameter des SYMARIX C1200 vorgenommen. Navigieren Sie vom Hauptmenü aus mit der Pfeiltaste ► zu SETUP Dieser Menüpunkt befindet sich auf der 2 Seite vom Hauptmenü. Öffnen Sie Setup mit der Enter-Taste 5-1 System Informationen Drücken Sie die Enter-Taste um... - Seite 13 Navigieren Sie zu CONFIGURATION und drücken Sie die Enter-Taste Hier wird Ihnen das Konfigurations-Menü angezeigt. Dieses Menü besteht aus 2 Seiten mit 5 Menüpunkten. 5-2-1 Setup-Configure Mit den Pfeiltasten ▲▼ schalten Sie die Hintergrundbeleuchtung EIN/AUS 5-2-2 Abschaltzeit Hier können Sie die Zeit festlegen, bis sich das Messgerät bei inaktiver Tastatur abschaltet. Mit den Pfeiltasten ▲▼...
- Seite 14 5-2-3 Level Units Hier legen Sie die Anzeige des Signalpegels in dBµV, dBmV oder dBm fest. Zur Einstellung verwenden Sie die Pfeiltasten ▲▼ 5-2-4 Contrast Drücken Sie die Enter-Taste um das Menü zur Kontrasteinstellung zu öffnen. Mit den Pfeiltasten ◄► können Sie die Kontrasteinstellung verändern. Mit ENTER gelangen Sie wieder in das Setup-Menü.
- Seite 15 6-3 CH Setting Navigieren Sie mit der Pfeiltaste ► zu CH Setting. Mit der Enter-Taste öffnen Sie die Kanal-Liste. Wählen Sie hier den Kanal aus den Sie bearbeiten möchten. Verwenden Sie dazu die Pfeiltasten ▲▼ Mit der Enter-Taste öffnen Sie die Kanal Einstellungen. ANALOG Aktiviren Sie hier den Kanal.
- Seite 16 DIGITAL Aktiviren Sie hier den Kanal. ENABLE = aktiv DISABLE = inaktiv Wählen Sie hier den Kanaltype. Um auf die zweite und dritte Seite zu gelangen drücken Sie mehrfach die ▼ Taste. Speichern Sie die Einstellungen mit SAVE AND EXIT. 6-4 Grenzwert Navigieren Sie vom MENÜ...
- Seite 17 6-5 Batterie Ladezustand Drücken Sie die Enter-Taste um den Ladezustand der Batterie anzuzeigen. Um wieder in das Hauptmenü zu gelangen, drücken Sie die MENÜ-Taste. Mit ESC schalten Sie eine Ebene zurück. 6-6 Display Abschaltzeit Drücken Sie die Enter-Taste um das Menü zur Display Abschaltzeit zu öffnen. Mit den Pfeiltasten ▲▼...
-
Seite 18: Technische Daten
Technische Daten HF-Frequenzbereich 5 ~ 1200 MHz Pegelbereich analog 30 dBμV ~ 120 dBμV Pegelbereich digital 30 dBμV ~ 110 dBμV Symbolrate 1 Msps ~ 7 Msps >40dB 1-E-3 bis 1-E-9 Toleranz ±2dB Akku Kapazität 7,2 Volt 1600mAh Arbeitstemperatur 0°C bis 40°C Lagertemperatur -10°C bis 50°C Maße (B x H x T) -
Seite 19: Ce-Kennzeichnung
CE-Kennzeichnung & EG Kennzeichnung & EG-Konformitätserklärung Für das folgend bezeichnete Gerät SYMARIX C1200 CE-Kennzeichnung Wird hiermit bestätigt, dass es den Anforderungen entspricht, die in der Wird hiermit bestätigt, dass es den Anforderungen entspricht, die in der Wird hiermit bestätigt, dass es den Anforderungen entspricht, die in der... - Seite 20 SYMARIX GmbH SYMARIX GmbH Kaiserstraße 49 Kaiserstraße 49 D-45468 Mülheim 45468 Mülheim info@symarix.de info@symarix.de http://www.symarix.de http://www.symarix.de - 20 -...
