- Seite 1 DVB-S/S2 SAT-Messgerät Bedienungsanleitung Version 1.01 © SYMARIX GmbH Alle Rechte vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ..........................- 2 - Bestimmungsgemäßer Einsatz ....................... - 3 - Sicherheitshinweise .......................... - 3 - Entsorgungshinweise ........................- 3 - Funktionsumfang ..........................- 4 - Geräte-Ansicht ........................... - 5 - Display-Übersicht ..........................- 6 - Keyboard-Tastatur ..........................- 6 - Einleitung ............................ -
Seite 3: Bestimmungsgemäßer Einsatz
Bestimmungsgemäßer Einsatz Bestimmungsgemäßer Einsatz Jeder andere Einsatz als in dieser Bedienungsanleitung beschrieben ist ni Jeder andere Einsatz als in dieser Bedienungsanleitung beschrieben ist ni Jeder andere Einsatz als in dieser Bedienungsanleitung beschrieben ist nicht bestimmungsgemäß und führt zu Garantie bestimmungsgemäß und führt zu Garantie- und Haftungsausschluss. Dies gilt und Haftungsausschluss. -
Seite 4: Funktionsumfang
Funktionsumfang • 128X64 Matrix LCD mit Hintergrundbeleuchtung • DVB-S und DVB-S2 HD Messung (QPSK und 8PSK) • Pegelmessung, MER, VBER, CBER • Spektrum Funktion • Unterstützt DiSEqC 1.0/1.1 • SATCR (SCR) EN50494 mit frei wählbaren Frequenzen • Großer Lithium Akku für mehr als 4 Stunden Arbeitszeit •... -
Seite 5: Geräte-Ansicht
Geräte-Ansicht Beschreibung Funktion LCD-Display Mit Hintergrundbeleuchtung Pfeiltaste(n) Navigationstasten Ladebuchse Anschluss für Ladegerät USB-Port USB-Anschluss für USB-Kabel (Verbindung zum Computer) MENÜ Schaltet von einem Untermenü in das MENÜ Ladekontrolle Rot (ladend) Grün (geladen) LNB-IN Anschluss für LNB Antennenkabel (F-Buchse) Mit ESC brechen Sie den Vorgang ab POWER On/Off Hauptschalter, EIN/AUS halten sie ca. -
Seite 6: Display-Übersicht
Display-Übersicht Beschreibung Funktion Status Statusanzeige des Scan-Vorgang Lock-Anzeige Zeigt den Signalwert DVB-S oder DVB-S2 an 22 KHz Zeigt die 22 KHz Steuerfunktion an V/R-Polarität Zeigt die Polarisation des Transponders an Batterie-Anzeige Zeigt den Ladezustand an Transponder Zeigt den Transponder an Satellit Zeigt den Satelliten an Zeigt die Signal-Stärke an... -
Seite 7: Einleitung

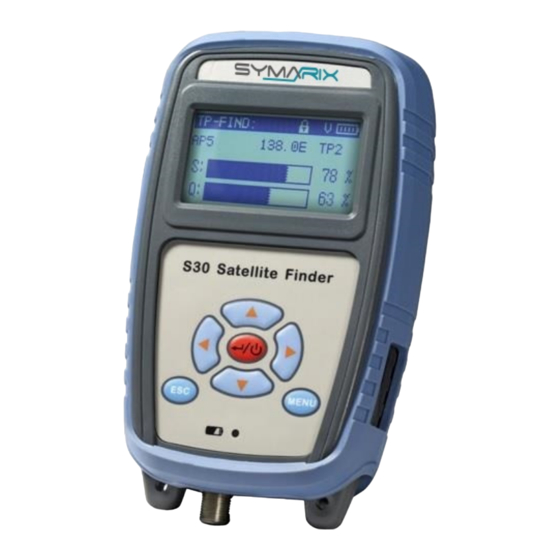

Einleitung SYMARIX S30 SAT-Messgerät ist ein Messgerät für alle Satelliten – Empfangsanlagen nach Europäischer Norm. Es eignet sich sowohl bei Neuinstallation einer Satellitenantenne zum schnellen Auffinden eines gewünschten DVB-S/DVB-S2 Satelliten als auch zum Überprüfen von bereits bestehenden Satelliten - Empfangsanlagen. -
Seite 8: Tp-Find (Schnell Suche)
TP-FIND (Schnell Suche) Erläuterung: Mit FIND führen Sie die Schnell Suche des eingestellten Satelliten durch. Wenn das Messgerät ein brauchbares Signal empfängt werden Ihnen die Messwerte S/Q angezeigt. Satellit Mit den ◄► Pfeiltasten blättern Sie durch die Satellitenliste. Stellen Sie hier den gewünschten Satelliten ein. Transponder Mittels Pfeiltasten ▲▼... -
Seite 9: Measure
MEASURE Erläuterung: In diesem Menü können Sie verschiedene Messwerte ablesen. Navigieren Sie zu den Menüpunkt Measure und drücken Sie ENTER. Satellit Mit den ◄► Pfeiltasten blättern Sie durch die Satellitenliste. Stellen Sie hier den gewünschten Satelliten ein. Transponder Mittels Pfeiltasten ▲▼ können Sie bei Bedarf den Transponder wechseln. -
Seite 10: Spectrum
SPECTRUM Erläuterung: Spektrum zeigt das anliegende Signal zwischen 950 MHz – 2150 MHz in Echtzeit an. Die Anzeige der Bandbreite ist in 80M, 160M, 320M und Full möglich. Die Spitzen zeigen die Stärke des anliegenden Signales an. Navigieren Sie zu den Menüpunkt Spectrum und drücken Sie ENTER. Das Einstellungsmenü... - Seite 11 Mit den ◄► Pfeiltasten können Sie den Marker verschieben. Mit den Pfeiltasten ▲▼ können Sie die Anzeige der Bandbreite verändern. Drücken Sie nochmals die Enter-Taste gelangen Sie in die Pegel-Darstellung. Hier wird Ihnen Frequenz, Symbolrate, Signal und Qualität angezeigt. Mit der ► Pfeiltaste können Sie zu F/SR navigieren. Mit den Pfeiltasten ▲▼...
-
Seite 12: Angle Calculate (Winkelberechnung)
Angle Calculate (Winkelberechnung) Erläuterung: Diese Funktion dient zur Berechnung von Azimuth, Elevation und LNB-Skew. Nach Eingabe der Koordinaten ihres Standortes werden ihnen die berechneten Werte angezeigt. Navigieren Sie vom MENÜ aus mit der Pfeiltaste ► zu dem Rechnersymbol (ANGLE) und öffnen Sie dieses mit der Enter-Taste Winkelberechnung SAT: Stellen sie hier den gewünschten Satelliten ein. -
Seite 13: Setup
Setup Erläuterung: In diesem Menü werden die grundlegenden Betriebsparameter des SYMARIX S30 vorgenommen. Satelliten Setup und Transponder Setup befinden sich ebenfalls in diesem Menüpunkt. Navigieren Sie vom Hauptmenü aus mit der Pfeiltaste ► zu SETUP Dieser Menüpunkt befindet sich auf der 2 Seite vom Hauptmenü. - Seite 14 Navigieren Sie zu Configure und drücken Sie die Enter-Taste Hier wird Ihnen das Konfigurations-Menü angezeigt. Dieses Menü besteht aus 2 Seiten mit 5 Menüpunkten. 5-2-1 Setup-Configure Mit den Pfeiltasten ▲▼ schalten Sie die Hintergrundbeleuchtung EIN/AUS 5-2-2 Abschaltzeit Hier können Sie die Zeit festlegen, bis sich das Messgerät bei inaktiver Tastatur abschaltet. Mit den Pfeiltasten ▲▼...
- Seite 15 5-2-3 Beep Mit den Pfeiltasten ▲▼ schalten Sie den Suchton EIN/AUS 5-2-4 Level Units Hier legen Sie die Anzeige des Signalpegels in dBµV, dBmV oder dBm fest. Zur Einstellung verwenden Sie die Pfeiltasten ▲▼ 5-2-5 Contrast Drücken Sie die Enter-Taste um das Menü...
- Seite 16 5-3 Satelliten Setting Navigieren Sie mit der Pfeiltaste ► zu Sat Setting. Mit der Enter-Taste öffnen Sie die Satelliten-Liste. Wählen Sie hier den Satelliten aus den Sie bearbeiten möchten. Verwenden Sie dazu die Pfeiltasten ▲▼ Mit der Enter-Taste öffnen Sie Sat-Setup Navigieren Sie mit den Pfeiltasten ▲▼...
- Seite 17 Transponder Setup Hier legen Sie die Transponder-Einstellungen fest. Navigieren Sie mit den Pfeiltasten ▲▼ zu TP SETUP und öffnen dieses mit ENTER. Wählen Sie mit den Pfeiltasten ▲▼ den gewünschten Transponder aus und drücken Sie ENTER. Seite 1 Seite 2 Stellen Sie hier die Type, Frequenz, Symbolrate, Polarität, 22 KHz, und Roll ein Navigieren Sie mit den Pfeiltasten ▲▼...
-
Seite 18: Diseqc
DiSEqC Erläuterung: Die Abkürzung DiSEqC steht für "Digital Satellite Equipment Control" und ist ein digitales System zur Ansteuerung komplexer Satellitenanlagen mit Motor oder mehreren LNCs. Fast alle modernen Receiver können eine oder mehrere DiSEqC-Varianten ausgeben. DiSEqC braucht man erst, wenn man zwei oder mehr Sat-Positionen ansteuert. Das Messgerät unterstützt DiSEqC 1.0 (1 –... - Seite 19 Satellit Mit den ◄► Pfeiltasten blättern Sie durch die Satellitenliste. Stellen Sie hier den gewünschten Satelliten ein. Transponder Mittels Pfeiltasten ▲▼ können Sie bei Bedarf den Transponder wechseln. Hier können Sie die Signalstärke in Prozent ablesen. Hier können Sie die Signalqualität in Prozent ablesen. Beginnen Sie jetzt Ihre Sat-Antenne auf den eingestellten Satelliten auszurichten.
-
Seite 20: Satcr (Scr) En50494
SaTCR (SCR) EN50494 Erläuterung: SAT-CR steht für Satellite-Channel-Router und ist ein Verfahren zur Verteilung der SAT Programme. SCR erlaubt bis zu 8 geeignete Receiver über ein gemeinsames Kabel an ein SCR LNB oder einen SCR Router anzuschließen. Dabei wird jedem Receiver ein Steuerkanal (SCR 1 - SCR 8) zugeordnet. Navigieren sie vom MENÜ... - Seite 21 Jeder Receiver erhält eine persönliche Empfangsfrequenz, auf der das LNB oder Multischalter das gewählte TV-Programm sendet. Die Empfangsfrequenzen sind abhängig von ihrem Equipment und sind in dessen Anleitung zu entnehmen. Wenn alle Einstellungen vorgenommen sind, navigieren Sie zu SAVE und EXIT und drücken Sie die Enter-Taste um das Suchfenster zu öffnen.
-
Seite 22: Technische Daten
Technische Daten HF-Frequenzbereich 950 ~ 2150 MHz Pegelbereich 30 dBμV ~ 110 dBμV Symbolrate 1 Msps ~ 45 Msps (QPSK,8PSK) LNB Spannung 13V, 18V, OFF LNB Leistung max. 400 mA DiSEqC 1.0 / 1.1 Akku-Kapazität 7,2V / 1,6Ah Lithium-Akku Arbeitstemperatur 0°C bis 40°C Lagertemperatur -10°C bis 50°C... - Seite 23 CE-Kennzeichnung & EG Kennzeichnung & EG-Konformitätserklärung Für das folgend bezeichnete Gerät SYMARIX S30 CE-Kennzeichnung Wird hiermit bestätigt, dass es den Wird hiermit bestätigt, dass es den Anforderungen entspricht, die in der Anforderungen entspricht, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der...
- Seite 24 SYMARIX GmbH Kaiserstraße 49 D-45468 Mülheim info@symarix.de http://www.symarix.de - 24 -...
