Funktion der Anzeige

Je nach Modell und Funktionsumfang des angeschlossenen Wechselrichters werden unterschied-
liche Werte und Symbole auf dem Display der ECTIVE RC PRO Fernbedienung angezeigt.

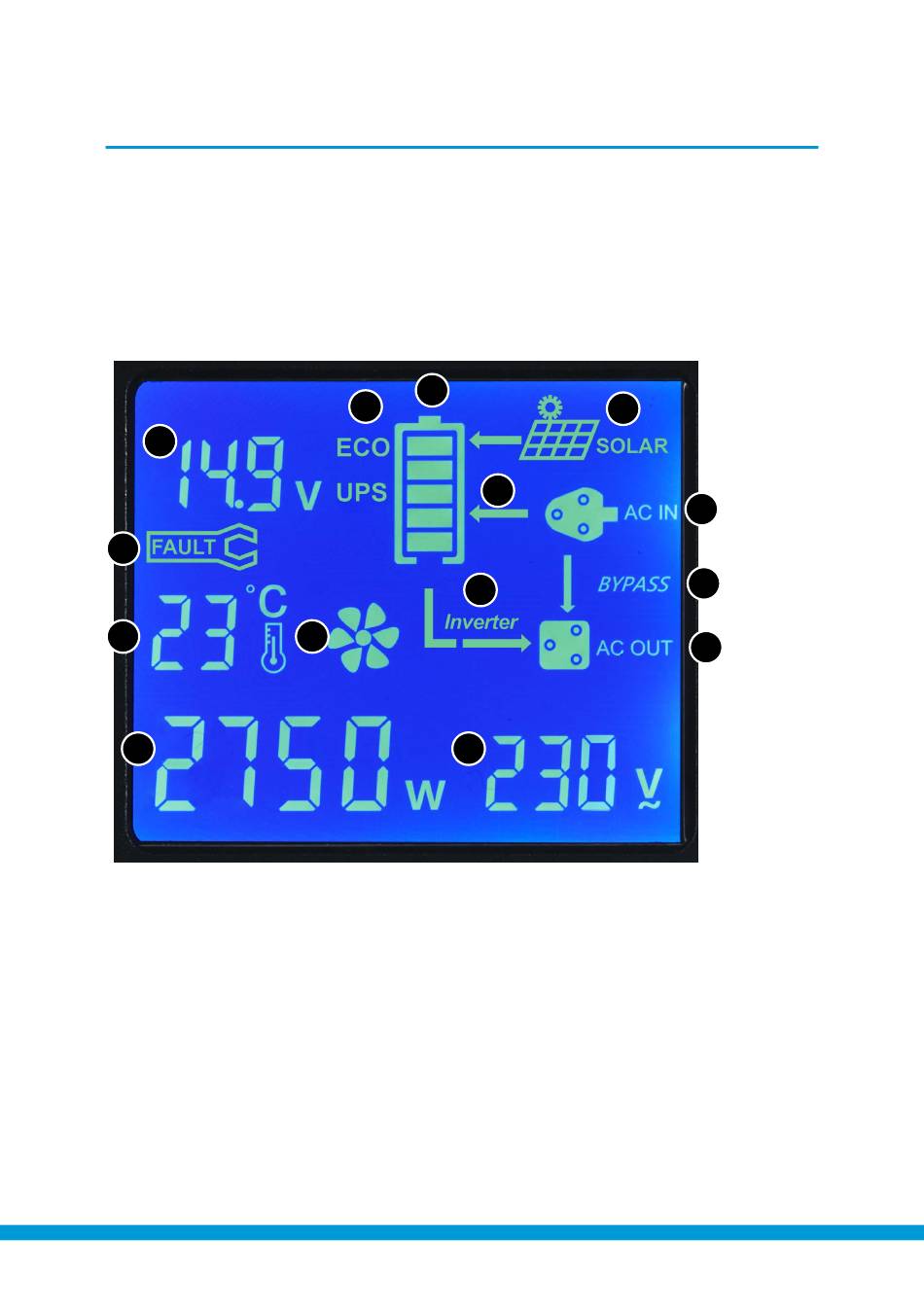

Die folgende Darstellung zeigt alle Elemente, die auf der Anzeige der ECTIVE RC PRO erscheinen
können. Die genaue Bedeutung der einzelnen Symbole bei Verwendung ihres spezifischen Wechsel-
richtermodells wird auf den nachfolgenden Seiten erklärt.
1
7
11
13
1. Eingangsspannung (Batterie)
2.
Aktueller Modus (ECO, UPS)
3. Ladestand der Batterie (nicht bei LiFePO
4.
Solarstrom liegt an
5. Batterie wird per Landstrom geladen
6.
Landstrom liegt an
7. Fehler. Siehe Bedienungsanleitung des
Wechselrichters!
8.
Inverterfunktion aktiv (Strom aus der Batterie
wird in Wechselstrom umgewandelt, um
230-V-Verbraucher zu versorgen)
3
2
8
12
14
)
4
ECTIVE RC Pro Fernbedienung | Funktion der Anzeige
4
5
9. Bypass-Funktion aktiv (Landstrom wird direkt
an Verbraucher durchgeschleust)
10. Wechselstromverbraucher werden versorgt
11.
Temperatur des Wechselrichters
12. Lüfterfunktion
13.
Aktuelle Ausgangsleistung*
14. Ausgangsspannung
*Der angezeigte Wert dient als grober Richtwert. Je
nach prozentualer Auslastung des Wechselrichters,
kann dieser Wert stark vom tatsächlichen Verbrauch
bzw. der tatsächlichen Leistung abweichen.
