TiTEC OBTF / MU Kurzanleitung

QUICK START GUIDE
(technical subjects to change
Date 12/2017)

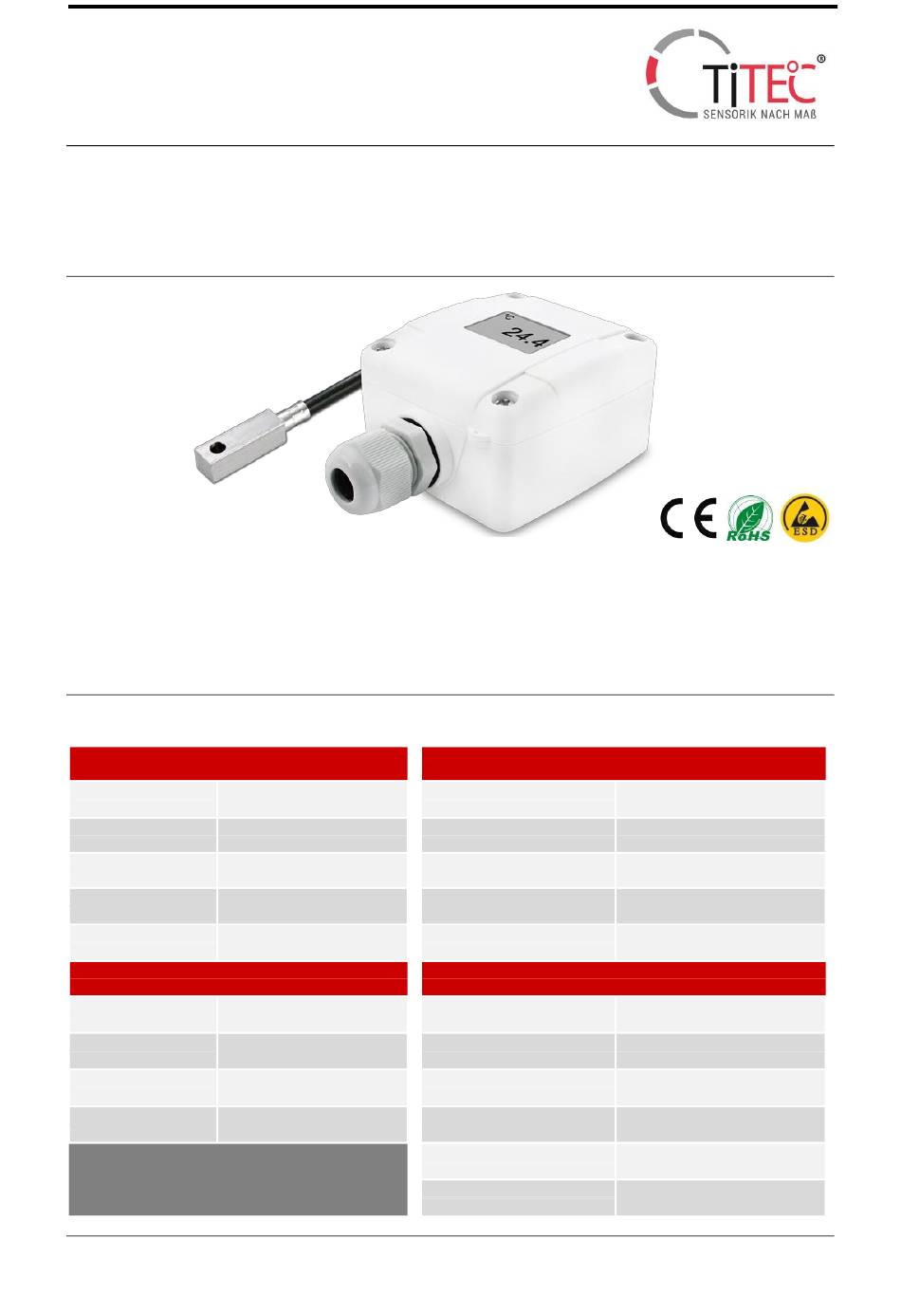

Oberflächentemperaturfühler - OBTF / MU
Surface temperature sensor - OBTF / MU
Anwendung
Application
Unser OBTF ist ein Oberflächentemperaturfühler und dient der Mes-
sung der Temperatur auf planen Oberflächen wie z. B. Fenstern. Der
Fühler selbst besteht aus Aluminium und kann durch die in der oberen
Hälfte versehene Bohrung (4,1 mm) einfach mittels einer Schraube an
der zu messenden Fläche befestigt werden.
Merkmale
Characteristics
Unser Temperaturmessumformer mit einer Genauigkeit von 0,3K bie-
tet dem Kunden die Möglichkeit, über einen Dipschalter zwischen 24
verschiedenen Messbereichen zu wählen.
Über ein Potentiometer kann der Offset manuell um +/- 1 Kelvin ver-
stellt werden.
Die Standardserie deckt mehrere unterschiedliche Temperaturberei-
che (siehe Tabelle) ab. Durch den Messumformer erhält man ein stan-
dardisiertes Ausgangssignal von 4 ... 20 mA bzw. 0 ... 10 V.
Unsere Sensoren lassen sich optional durch ein stromsparendes E-
Paper Display erweitern.
Technische Daten
Technical data
Allgemein
General Information
Spannungsversorgung
12(20)...34 V DC (Relay)
Power supply
Anschluss
3-Leiter (bei 4-20 mA optional 2-Leiter)
Connection
3-wire (at 4-20 mA optional 2-wire)
Anschlussklemme
Schraubklemme max. 1,5 mm²
Connection clamp
Screw clamps, max 1.5 mm²
Schaltausgang (optional)
Relais 24 V / 1 A, Wechsler, potentialfrei
Switching output (optional) Relay 24 V / 1A, potential free changer
Leistungsaufnahme
24...44 mA
Power consumption
Ausgangssignal
Signal output
Typ I (3-Leiter)
4...20 mA
Type I (3-wired)
Analogausgang Bürde
50...500 Ohm
Analogue output burden
Typ U (3-Leiter)
0...10 V
Type U (3-wired)
Analogausgang Last
10...100 kOhm
Analogue output load
*weitere auf Anfrage
*special models available on demand
Tel. 0771/158930-0 – Fax 0771/158930-21 – www.titec-gmbh.de – info@titec-gmbh.de
TITEC Temperaturmesstechnik GmbH – Niederwiesen 7 – 78199 Bräunlingen
The Surface Temperature Sensor OBTF is designed for measuring the
temperature on plain surfaces such as windows. The feeler is made of
aluminum and can be mounted to the respective surface with the bore
hole (4.1 mm) located on the upper half of the sensor.
Our temperature transmitters with an accuracy of 0.3 ° C, offer cus-
tomers the opportunity to choose a temperature range with a dip
switch. A potentiometer offset can be set manually by +/- 1 Kelvin.
The standard series covers several different measuring ranges of tem-
perature (see configuration table). The measuring transducer reads
the data via an internal sensor and converts the result into a standard-
ized analogue output signal (0-10 V, 4-20 mA).
Our sensors are extensible with an optional, energy efficient E-paper
display.
Gehäuse
Casing
Abmessung
Dimensions
Werkstoff
Material
Kabeleinführung
Cable inlet
Zulässige Einsatzbedingungen
Admissible environmental conditions
Schutzart
Protection class
Sensor
Sensor
Temperatursensor
Temperature sensor
Genauigkeit
Accuracy
Anschlussleitung*
Supply cord
Abmessungen*
Dimensions*
Werkstoff
Material
Schutzart*
Protection class
Seite 1 von 4
75x69x44 mm
PA6, ähnlich RAL 9010
PA6, similar RAL 9010
M16x1.5 für Leitung Ø 4...10 mm
M16x1.5 for wire diameter 4...10 mm
-30...70 °C; 0...98% r.H.
IP65
PT1000 Klasse B, DIN EN 60751 (2-Leiter)
PT1000 Class B, DIN EN 60751 (2-wired)
+/- 0,2 °K +/- 1,0% Messbereich (nach 60 min)
+/- 0,2 °K +/- 1,0% full scale (after 60 min)
2m - PVC max 105°C
8x8x40 mm, Bohrung Ø4,1 mm
8x8x40 mm, bore Ø4,1 mm
Aluminium
IP54
