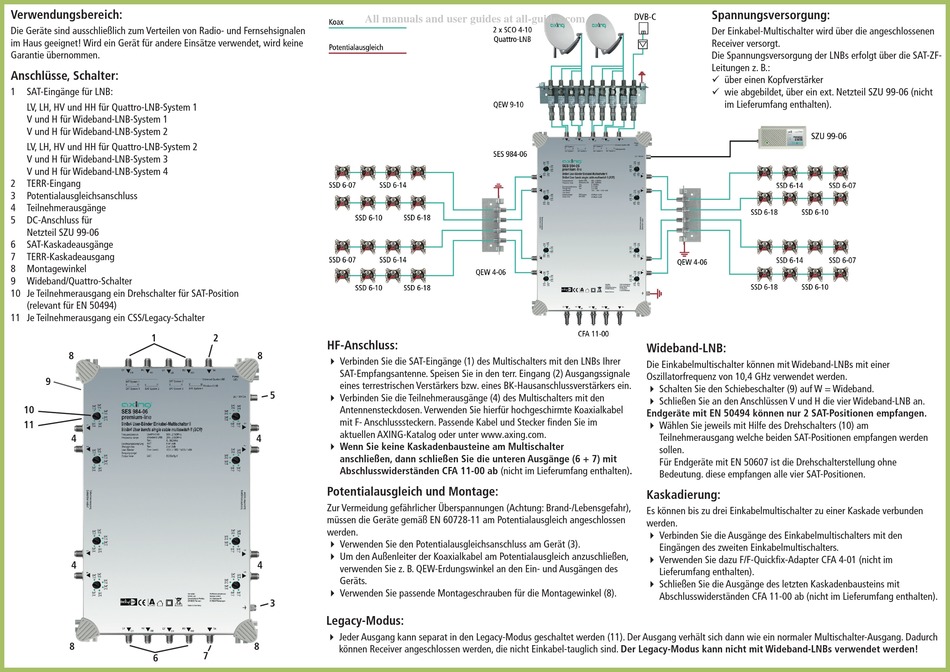

axing SES 984-06 premium-line Betriebsanleitung Seite 2

Einkabel-multischalter ii

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Verwendungsbereich:
Die Geräte sind ausschließlich zum Verteilen von Radio- und Fernsehsignalen
im Haus geeignet! Wird ein Gerät für andere Einsätze verwendet, wird keine
Garantie übernommen.
Anschlüsse, Schalter:
1
SAT-Eingänge für LNB:
LV, LH, HV und HH für Quattro-LNB-System 1
V und H für Wideband-LNB-System 1
V und H für Wideband-LNB-System 2
LV, LH, HV und HH für Quattro-LNB-System 2
V und H für Wideband-LNB-System 3
V und H für Wideband-LNB-System 4
2
TERR-Eingang
3
Potentialausgleichsanschluss
4
Teilnehmerausgänge
5
DC-Anschluss für
Netzteil SZU 99-06
6
SAT-Kaskadeausgänge
7
TERR-Kaskadeausgang
8
Montagewinkel
9
Wideband/Quattro-Schalter
10 Je Teilnehmerausgang ein Drehschalter für SAT-Position
(relevant für EN 50494)
11 Je Teilnehmerausgang ein CSS/Legacy-Schalter
1
8
9
10
11
4
4
8
6
All manuals and user guides at all-guides.com
2
HF-Anschluss:
8
 Verbinden Sie die SAT-Eingänge (1) des Multischalters mit den LNBs Ihrer
SAT-Empfangsantenne. Speisen Sie in den terr. Eingang (2) Ausgangssignale
eines terrestrischen Verstärkers bzw. eines BK-Hausanschlussverstärkers ein.
5
 Verbinden Sie die Teilnehmerausgänge (4) des Multischalters mit den
Antennensteckdosen. Verwenden Sie hierfür hochgeschirmte Koaxialkabel
mit F- Anschlusssteckern. Passende Kabel und Stecker finden Sie im
aktuellen AXING-Katalog oder unter www.axing.com.
4
 Wenn Sie keine Kaskadenbausteine am Multischalter
anschließen, dann schließen Sie die unteren Ausgänge (6 + 7) mit
Abschlusswiderständen CFA 11-00 ab (nicht im Lieferumfang enthalten).
Potentialausgleich und Montage:
Zur Vermeidung gefährlicher Überspannungen (Achtung: Brand-/Lebensgefahr),
müssen die Geräte gemäß EN 60728-11 am Potentialausgleich angeschlossen
werden.
 Verwenden Sie den Potentialausgleichsanschluss am Gerät (3).
 Um den Außenleiter der Koaxialkabel am Potentialausgleich anzuschließen,
4
verwenden Sie z. B. QEW-Erdungswinkel an den Ein- und Ausgängen des
Geräts.
 Verwenden Sie passende Montageschrauben für die Montagewinkel (8).
3
Legacy-Modus:
 Jeder Ausgang kann separat in den Legacy-Modus geschaltet werden (11). Der Ausgang verhält sich dann wie ein normaler Multischalter-Ausgang. Dadurch
8
können Receiver angeschlossen werden, die nicht Einkabel-tauglich sind. Der Legacy-Modus kann nicht mit Wideband-LNBs verwendet werden!
7
Spannungsversorgung:
Der Einkabel-Multischalter wird über die angeschlossenen
Receiver versorgt.
Die Spannungsversorgung der LNBs erfolgt über die SAT-ZF-
Leitungen z. B.:
9 über einen Kopfverstärker
9 wie abgebildet, über ein ext. Netzteil SZU 99-06 (nicht
im Lieferumfang enthalten).
Wideband-LNB:
Die Einkabelmultischalter können mit Wideband-LNBs mit einer
Oszillatorfrequenz von 10,4 GHz verwendet werden.
 Schalten Sie den Schiebeschalter (9) auf W = Wideband.
 Schließen Sie an den Anschlüssen V und H die vier Wideband-LNB an.
Endgeräte mit EN 50494 können nur 2 SAT-Positionen empfangen.
 Wählen Sie jeweils mit Hilfe des Drehschalters (10) am
Teilnehmerausgang welche beiden SAT-Positionen empfangen werden
sollen.
Für Endgeräte mit EN 50607 ist die Drehschalterstellung ohne
Bedeutung. diese empfangen alle vier SAT-Positionen.
Kaskadierung:
Es können bis zu drei Einkabelmultischalter zu einer Kaskade verbunden
werden.
 Verbinden Sie die Ausgänge des Einkabelmultischalters mit den
Eingängen des zweiten Einkabelmultischalters.
 Verwenden Sie dazu F/F-Quickfix-Adapter CFA 4-01 (nicht im
Lieferumfang enthalten).
 Schließen Sie die Ausgänge des letzten Kaskadenbausteins mit
Abschlusswiderständen CFA 11-00 ab (nicht im Lieferumfang enthalten).
