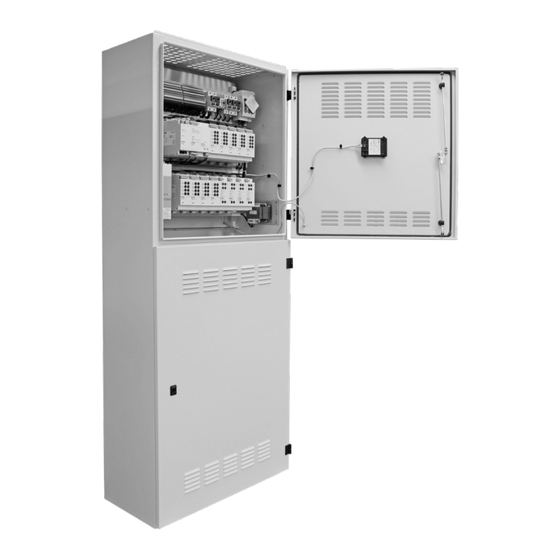

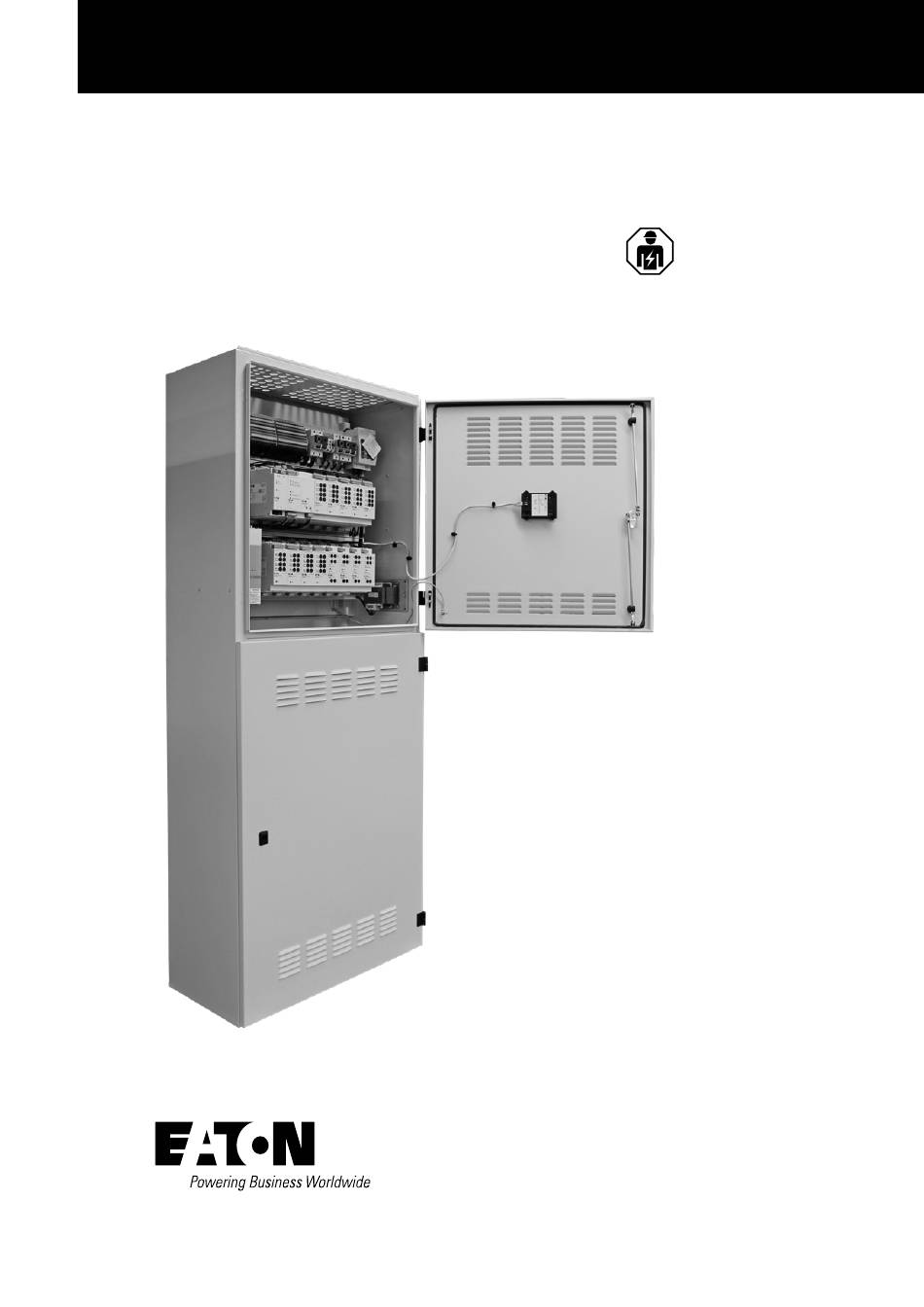

DualGuard-S Montage- und Betriebsanleitung DualGuard-S Zielgruppe Teil 1: Elektrofachkraft gem. EN 50110-1 und elektrisch unterwiesende Personen...
CEAG hat das Recycling-Zertifikat der INTERSEROH GmbH Herstellern der Komponenten erklärt. erhalten. Der Vertrag hierzu hat die Nr. 85405. Damit ist ge- währleistet, dass erfasste Verpackungen stofflich verwertet und alle Anforderungen der Verpackungsverordnung erfüllt werden. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Sie über unsere Website herunterladen. • die Tätigkeiten unter Aufsicht und Kontrolle von sach- und Die Betriebssicherheit ist nur bei bestimmungsgemäßer fachkundigem Personal aufgeführt werden. Verwendung der Systeme gewährleistet. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
IATA: The International Air Transportation Association (world- Die Batterie kann durch unsachgemäßen Transport beschä- wide) digt oder zerstört werden. ICAO: Civil Aviation Organization’s Technical Instructions for the Safe Transport of Dangerous Goods by Air Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Abb. 2: Marathon – Restkapazität in % von C10 versus allein hohe relative Luftfeuchtigkeit unterhalb der Folie zur Lagerzeit bei verschiedenen Temperaturen Kondensation führt. Über die Zeit kann das Kondenswasser zu weißen Belägen auf den Bleipolen (Hydratisierung) und Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
24 h er. Oberhalb von 40 °C besteht das Risiko des „thermal 30 °C 2,35 V 2,25 V 0,2 C10 24 h runaway Effekts“ Tab. 2: Werte für Konstantspannungs-Ladung (gültig für Sprinter) Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Lüftungsquerschnitte der Zu- und Abluftöffnungen: A • 28 x Q A • 28 x 6,72 m A • 188,21 cm Die erforderlichen Lüftungsöffnungen in den F90-Wänden sind bauschutztechnisch zu sichern, z.B. durch: F90-Brand- schutzklappen. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Batterieblock Sensoren oder Batterieblocknummerierung • Oberflächentemperatur einzelner Blöcke überkleben! Während des Betriebes: • Bei Störungen Batterie erst ausschalten und dann gegen Wiedereinschalten sichern. Bei Arbeiten an und mit der Batterie sind grundsätzlich zu tragen: Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Tranportarbeiten fach-, sicherheits-, und • Typ gefahrengerecht ausführen kann. 5.1 Transportinspektion Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen. Bei äußerlich erkennbarem Trans- portschaden die Lieferung nicht oder nur unter Vorbehalt entgegen nehmen. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Notbeleuchtungsanlage bzw. des Systems DualGuard-S Ergreifen Sie alle notwendigen Maßnahmen zum Arbeits- schutz! Neben der Einhaltung allgemeiner fachlicher Standards und Vorgehensweisen gehören hierzu insbesondere die Beach- tung aller speziellen Hinweise und Anweisungen. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Verlegen Sie die Anschlussleitungen möglichst in den Kabel- An die Ausgänge für die Notbeleuchtungs-/End-Stromkreise bereichen des Schaltschrankes. des Systems DualGuard-S dürfen nur EVGs und Leuchten für eine Nennbetriebsspannung von 230 V AC (50 oder 60 Hz) und 176 – 275V DC angeschlossen werden! Bei Arbeiten an der Anlage ist eine Freischaltung aus Sicherheitsgründen (oder zum Schutz von Bauteilen) erfor-...
DualGuard-S und seinen Unterstationen) müssen nach DIN VDE 0100T520 erd- und kurzschlusssicher verlegt werden! Achten Sie darauf, dass die Leitungen einen Leiterquerschnitt aufweisen, der den zu erwartenden Stromflüssen zu den angeschlossenen Verbrauchern angemessen ist. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Stellen Sie sicher, dass die Anlage und die Zuleitungen freigeschaltet sind! Schließen Sie den Plus-Leiter an die Plus-Klemme des Last- trennschalters an. Schließen Sie den Minus-Leiter an die Minus-Klemme des Lasttrennschalters an. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Schirm ist in der Anlage über einen Schirm- Schnellverbinder Bei Nachrüstung von Sicherungselementen ist der beigeleg- einseitig auf die Schutzleiterklemme aufzulegen. te Aufkleber zur Kennzeichnung der Anschlüsse gem. Bild polrichtig aufzubringen. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Als Anschlussleitung für die Strangüberwachung muss eine abgeschirmte, 2-8-adrige Leitung verwendet werden. Der Schirm ist in der Anlage über einen Schirm- Schnellverbinder einseitig auf die Schutzleiterklemme aufzulegen. BGT 2 mit Modulen bestückt und mit 2 freien Steckplätzen Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
CG IV.1/V.1 CM.1 1,7A L/N 250 V Relaismodul RS485 SKU.1 CG-S 4x1,5 A Baugruppenträger Stromkreismodule CM 3,4 A Baugruppenträger Lademodule CCB-Bus BDM. BBS. Batterie Data Modul Batterieblock Sensoren für separate Montage Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Durch die Brückung L / N bzw. U1 / 01 ( ... ) werden aktive Spannungsversorgung erst wieder ein, wenn alle Arbeiten Bauteile der Elektronik und der Leuchten (-EVGs) vor even- abgeschlossen sind. tueller Zerstörung geschützt! Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Ladeerhaltungsspannung vor Ort angeglichen werden. Zum An- und Abmelden von Stromkreisumschaltungen Einstellung muss der Service Taster auf der Frontseite betätigt werden. Erhalteladespannung erfolgt über den Touch Scree und ist im Kapitel Ladeteil Einstellungen beschrieben Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Nach Abschluss der Geräte Konfiguration empfieht es sich ein Backup auf dem Back Up USB Stick mit werks- spezifischer Gerätekonfiguration mit der Bestellnummer 40071362318 anzulegen um bei einem Ausfall eine Neukonfiguration des Gerätes zu vermeiden. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Wichtige Hinweise zur Cyber Sicherheit bei Einsatz des DualGuard HMI in Ethernet Netzwerken Wird das HMI der DualGuard-S in einem Ethernet basier- tem Kommunikationsnetzwerk betrieben, sollte besonde- rer Wert darauf gelegt werden, einen unbefugten Zugriff, z.B. durch Hackerangriffe vorzubeugen. Die Sicherheit ist letztendlich aber stark abhängig von der betreibersei-...
Hauptverteiler In dem Unterverteiler müssen nun das die Informationen abonniert (subscribed) werden. Die Unterstation ist jetzt mit der Hauptstation verbunden. Abbildung 4: Einstellungen zum Abonnieren des Ladeteils in dem Unterverteiler Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 26
ACU Bus veröffentlicht werden bietet das Menü Gruppengerätestatus. Die Information „Total pub“ zeigt die Summe aller veröffentlichten Informationen (sowohl zeitkri- tische als auch zeitunkritische). Abbildung 7: Anzahl der veröffentlichen Informationen Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Benutzer für 10 Minuten gesperrt. In allen anderen Benutzergruppen wird der Benutzer bei dreimaliger Fehleingabe für 3 Minuten gesperrt. Erfolgt innerhalb von 10 Minuten keine Eigabe wird der Benutzer automatisch ausgeloggt. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
- Konfiguration auf USB schreiben - Konfiguration von USB lesen - Auswahl Firmware - Leuchtentypen von USB lesen • Gruppengeräte Status o Total pup o Geräte suchen • Start FT Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 30
Stromwerte lernen (alle Module) o Externe Module abmelden Grundeinstellungen o Lade/Batterie Einstellung o Test Einstellungen o Allgemeine Einstellungen - System Einstellungen o Prüfbuch • Stromkreis Setup • Leuchten Setup • I/O Modul Setup Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 31
• Grundeinstellungen o Lade/Batterie Einstellung o Test Einstellungen o Allgemeine Einstellungen - System Einstellungen - Timer Einstellungen - HMI Einstellungen • Prüfbuch • Stromkreis Setup • Leuchten Setup • I/O Modul Setup Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 32
- Timer Einstellungen - Relaismodul Einstellungen - HMI Einstellungen - Benutzer Einstellungen o Prüfbuch o ACU Einstellungen o PSU Einstellungen o GLT Einstellungen • Stromkreis Setup • Leuchten Setup • I/O Modul Setup Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
BT abgebrochen werden soll. Icon Batterie Eingaben der Nennkapazität, Anzahl der Einstellungen Batterieblöcke, der Zellen pro Block und die Erhalteladespannung Icon Allgemeine Informationen zur Batterie wie Type, Be- Einstellungen stellnummer etc. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 34
Abstand zwischen den Tests Test aktivieren Betätigen Datum Mit den Pfeiltasten den Startzeitpunkt, die Startzeitpunkt Uhrzeit und den Abstand zwischen zwei Betriebsdauertest Tests eingeben. Urzeit Startzeitpunkt Betriebsdauertest Abstand zwi- schen den Tests Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 35
Ladeteils (BCM) von der Haupt- station abonniert werden. Hierfür muss die Unter- station mit der Hauptstation über den ACU Bus verbunden sein. Zusätzlich zu den Informationen des Ladeteils können auch IO/3PM-IO/TLS Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 36
Gerät im „Inselbetrieb“ arbeitet, es folglich keine weiteren Geräte über seine Sicherheitsstromquelle mitversorgt. Der Einstellbereich reicht von 0-65535. -Nachlaufzeit Notlicht -Handrückschaltung -seketives Notlicht -Funktionstest nach S1S2 ein -Name: -Information: Icon Prüfbuch Betätigen Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Icon Schalter 1 Bereitschaftslicht= Alle Leuchten sind Zur Konfiguration ausgeschaltet und schalten sich bei der Schaltungsart Netzausfall automatisch ein. des Stromkreises. Dauerlicht= Alle Leuchten sind dau- ernd eingeschaltet. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 38
Funktion wenn zuvor als Schaltungsart für den Stromkreis Per Leuchtensetup gewählt wurde. Icon Leuchte Betätigen Icon Allgemein Name, Informati- on, W und VA. Es kann ein freier Text eingegeben werden. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Modus Icon GLT Switch= „Programmierung Leuchte schaltet über LON Schalter per Leuchten ein. Setup“ bis zu zwei Icon IO/3PM-IO/TLS= Leuchte schal- Schalter zugeord- tet über separate I/O Module ein. net werden. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
32 Geräten programmiert werden. Icon Eingang Das Eingang Name Icon betätigen und Name den Eingängen einen Text vergeben. Es können bis zu 8 Eingänge vorhan- den sein. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Die Anzahl der Batterieblöcke einge- Anzahl der Blöcke ben die Erhalteladespannung pro Zelle pro Batterie in mV eingeben. Die Anzahl der Zellen pro Batterieblock engeben. Erhaltungsladung Anzahl der Zellen pro Block Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
16.10. Tabelle Webserver einrichten (Anmeldung Experte) 16.10. Tabelle Webserver einrichten (Anmeldung Experte) Vor dem Einrichten muss die DualGuard-S mit dem Netzwerk verbunden werden. Bedien- Icon Funktion Eingaben schritte Ebene zur Abfrage und Betätigen Programmierung Grundeinstellungen Betätigen Allgemene Betätigen. Einstellungen HMI Einstellungen Betätigen.
Home Zurück Betätigen Schalterfreigabe Schalter 1 bis 16 Es können bis zu 16 LON Schalter der DualGaurd-S zugeordnet wer- den. Maximal zwei Schalter können jedem Stromkreis oder jeder Leuchte zugeordnet werden. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Danach Benutzergruppe Fachkraft auswählen und den Button „Benutzer anlegen“ betä- tigen. Soll eine weitere Benutzer- gruppe angelegt werden das Icon betätigen und den Vorgang wiederholen. Zum Schluss die o.k. Taste bestätigen. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
E-Mail Einstellungen Betätigen "Server Die Mailservereinstellungen Gmail/SecureSockets müssen von der IT durchgeführt Benutzername werden. Sender Port Send IP Test Reset Passwort Verschlüsselung View Log Präfix Authentizierung Charset ISO 8859-1 Home Zurück" Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
16.16. Anbindung der DualGuard-S an die VisionGuard Visualisierungssoftware. Um die DualGuard-S an die VisionGuard anzubinden muss die DualGuard-S über die RJ 45 Buchse am ACU Modul mit dem Ethernet verbunden sein. Alle weiteren Einstellungen können Sie der VisionGuard Bedienungsanleitung entnehmen.
1-phasige oder fünf 3-phasig Unterstationen mit Netz- und Batteriespannung. Zusätzlich können bis zu vier Stromkreis Module 16 Stromkreise versorgen und steuern. DualGuard-S US 38, US 30, US 23, US 15, US 7 für den Betrieb mit max. 7 , 15, 23, 30 bzw. 38 Stromkreis- DualGuard-S 12C DualGuard-S 12C4 Modulen SKU.1 CG-S.
Seite 51
DualGuard-S ESF15-P DualGuard-S ESF30-P der Sicherheitsbeleuchtungsanlage die Sicherstellung der Funktionsbereitschaft aller angeschlossenen Sicherheits- und Rettungszeichenleuchten durch eine automatische Überwachung. DualGuard-S ESF SOU5 DualGuard-S ESF SOU3 DualGuard-S ESF SOU2 DualGuard-S ESF SOU1 Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Anlagen ohne Vernetzung mit Über Web. Über Web. weiter räumlicher Trennung Direkt am TFT-Touch-Display. Bestellangaben Lieferumfang Bestell-Nr. HMI Modul 4,3" 4,3" TFT-Touch-Display für Türeinbau 40071361644 HMI Modul 7" 7" TFT-Touch-Display für Türeinbau 40071361654 Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Relais 3 Termination ACU CAN BUS Termination RS 485 BUS Hinweis: Pro Bus jeweils beide DIL Schalter auf ON = Abschlusswiderstand 120 Relais 2 Relais 4 Ohm aktiv. RS 485 BUS Ext. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Betriebsdauertest abbrechen manueller Reset schalten alle Notleuchten auf Dauerlicht schalten alle Leuchten auf Bereit- schaftslicht schalten einer definierten Gruppe von Leuchten als Durgangsbe- leuchtung Szenario aktiv Störung der technischen Belüftung des Batterieraumes Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Batterie versorgt. Fehler (rote LED): Die Gerätefunktion ist gestört. Scenario active (LED Farbe orange) Eine Evakuierung wurde über den AE-CU Controller ausgelöst. Service Pin: Zum An- und Abmelden des ACU Moduls. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
≤ 0,12 A kurzschlussfest Bus Topologie Line Leitungstyp E.g. IY(ST)Y 4 x 2 x 0,8 mm ACU Modul Maximale leitungslänge 900 m Abschlusswiderstand Über DIL Schalter am ACU zuschaltbar. Maximale Anzahl von DualGuard-S Anlagen Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
PSU (Netz): 250 AC Eingangsspannung ACU CAN / LON Bus IN AC Modul 220 ... 240 V AC Frequenz: 50 oder 60 Hz ACU CAN / LON Bus OUT Potentialfreier Meldekontakt PSU OK Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Isolation nach SELV. Das bedeutet, dass die Verkabelung und die angeschlossenen Systeme mindestens einfach isoliert sein müssen. Zusätzlich muss die Stromversorgung (24V/0,5A) mindestens einfach von Netz oder Batterie iso- liert sein. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 60
Shunt-Verbindung I4+ Shunt-Verbindungen, I3/4 - Temperatursensor: Shunt-Verbindungen, I3+ Ein externer Temperatursensor muss an die Klemmen T + und T - angeschlossen werden. Shunt-Verbindungen, I2 + Shunt-Verbindungen, I1/2- Shunt-Verbindungen, I1+ Anschlüsse CCB +/-, Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Ladesystems (BCM, CM 1.7A oder CM3,4 A) gestört ist. Eine detaierte Fehlermeldungen wird am TFT-Touch-Display angezeigt. LED ISO Fehler: Die LED ISO-Fehler leuchtet rot bei einem Isolationsfehler im Batteriekreis. Strang 1 Strang 2 Strang 3 Strang 4 BCM.1 Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Die Einstellungen der maximal 32 Adressen mittels Drehcodierschalter erfolgt werkseitig. Die LED sig- nalisieren Betriebszustand Lademodules. Betriebsbereitschaft (LED leuchtet). Bestellangaben Lieferumfang Bestell-Nr. CM 3,4A Lade Modul 3,4A für Baugruppenträger Montage 40071360370 Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
H x B X T (in mm) 170 x 55 x 155 Modulbreite 1 TE (1 und 55 mm) Bestellangaben Lieferumfang Bestell-Nr. SKU.1 CG-S 4 x 1,5A Stromkreisumschaltung 4 x 1,5A für Snap Baugrup- 40071361550 penträger Montage Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
H x B X T (in mm) 170 x 55 x 155 Modulbreite 1 TE (1 und 55 mm) Bestellangaben Lieferumfang Bestell-Nr. SKU.1 CG-S 2 x 3A Stromkreisumschaltung 2 x 3A für Snap Baugrup- 40071361560 penträger Montage Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
1 TE (1 und 55 mm) Typische Umschaltzeit: AC auf DC = 450 ms Bestellangaben Lieferumfang Bestell-Nr. SKU.1 CG-S 1 x 6A Stromkreisumschaltung 1 x 6A für Snap Baugrup- 40071361570 penträger Montage Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
H x B X T (in mm) 109 x 178 x 60 Modulbreite 10 TE (10 und 17 ,8 mm) Bestellangaben Lieferumfang Bestell-Nr. SOU CG-S 2 x 4A Stromkreisumschaltung 2 x 4A für Hutschienen 40071360430 Montage Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
=> 24V DC ≥ 20ms Batterie Dauertest ON => 24V DC ≥ 20ms Batterie Dauertest OFF => 24V DC ≥ 20ms Bestellangaben Lieferumfang Bestell-Nr. CG IV.1 Relais Modul für Baugruppenträger Montage 40071361620 Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
=> 24V DC ≥ 20ms Batterie Dauertest ON => 24V DC ≥ 20ms Batterie Dauertest OFF => 24V DC ≥ 20ms Bestellangaben Lieferumfang Bestell-Nr. CG V.1 Relais Modul für Baugruppenträger Montage 40071361630 Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
-24 V und Klemmen K1.COM, K2.COM und K3.COM Bestellangaben Lieferumfang Bestell-Nr. RCM-AS Fernanzeige Baugruppe zur Wandaufbaumontage 40071362390 RCM-AR Fernanzeige Einbau Baugruppe zur Einbaumontage in Schalter- oder 40071362395 Hohlwanddosen gem. DIN VDE 0606 Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
LED Anzeigen L1, L2, L3: Grün = Keine Störung Prüf Taster: Zum Simulieren einer Netzstörung. Bestellangaben Lieferumfang Bestell-Nr. 3-PM Modul Phasenwächter Modul für Hutschienen Montage 40071361660 DualGuard-S IN1.1 -1.2 bis IN 6.1 - 6.2 Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Maximale Leitungslänge: 1200 m Abschlusswiderstand: 120 Ω Klemmen Anschlussquerschnitte: 0,2 - 2,5 mm² starr/flexibel Bestellangaben Lieferumfang Bestell-Nr. 3-PM-IO-INV Modul Phasenwächter / Lichtschalterabfrage Bus Modul 40071361680 für Hutschienen Montage mit invertierten Eingän- Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 73
Adernpaar als Datenleitung verwendet werden nicht zulässig ist, innerhalb einer geschrimten Leitung mehrere Datenleitungen zu bündeln! In den Modulen ist der 120 Ohm-Abschlusswiderstand integriert und kann durch eine Brücke an den Klemmen B1/B2 aktiviert werden. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
30 x M16 99 x M20 18 x M32 3 x M40 3 x M50 ACHTUNG! Der Tropfwasserschutz der Folie ist nach Einführen der Leitungen ohne entsprechende Kabelverschraubung nicht mehr gewährleistet. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
30 x M16 99 x M20 18 x M32 3 x M40 3 x M50 ACHTUNG! Der Tropfwasserschutz der Folie ist nach Einführen der Leitungen ohne entsprechende Kabelverschraubung nicht mehr gewährleistet. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
III für Netz verteiler: Bestellangaben Lieferumfang Bestell-Nr. Abgangsverteilermodul Netz zur Inkl. 3 Stück Schraubkappen E18 und 3 Stück D02- 40071347160 Stromschienenmontage Sicherungseinsätze 25A Sammelschienen-Abdeckprofil Abdeckprofil in Modulbreite zur Clipmontage an 40071347192 das Bodenwannanprofil Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
40 DualGuard-S LAD 100 40 DualGuard-S LAD 100 Die DualGuard-S LAD 100 in IP21 (IP31 optional, IP54 auf Anfrage) Ausführung mit individueller Leitungseinführung gem. EN 50171 eignet sich zur Versorgung von bis zu 16 Stromkreisen für Sicherheits- und Rettungszeichenleuchten 230V / 216V AC/DC im Leistungsbereich bis 21,6KW.
Schutzart: IP21 Bestellnummer Drahtungssatz: 40071346779 15 x Länge 1: 300 mm 2 x Länge 2: 1000 mm 1 x Länge 3: 800 mm 1 x Länge 4: 2000 mm 3. Batteriekonsole Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 83
Schutzart: IP21 Bestellnummer Drahtungssatz: 40071347446 13 x Länge 1: 360 mm 5. Batteriekonsole 4 x Länge 2: 800 mm 1 x Länge 3: 800 mm 1 x Länge 4: 2000 mm Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 84
Bestellnummer Drahtungssatz: 40071346778 13 x Länge 1: 440 mm 4. Batteriekonsole 4 x Länge 2: 800 mm 1 x Länge 3: 800 mm 1 x Länge 4: 2000 mm 5. Batteriekonsole Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 85
Bestellnummer Drahtungssatz: 40071360230 13 x Länge 1: 350 mm 4. Batteriekonsole 4 x Länge 2: 800 mm 1 x Länge 3: 800 mm 1 x Länge 4: 2000 mm 5. Batteriekonsole Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 86
Bestellnummer Drahtungssatz 118 Ah: 40071346775 26 x Länge 1: 350 mm 8 x Länge 2: 800 mm 5. Batteriekonsole 5. Batteriekonsole 2 x Länge 3: 800 mm 2 x Länge 4: 2000 mm Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 87
Bestellnummer Drahtungssatz 89,4Ah: 40071360230 13 x Länge 5: 350 mm 5. Batteriekonsole 5. Batteriekonsole 4 x Länge 6: 800 mm 1 x Länge 7: 800 mm 1 x Länge 8: 2000 mm Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 88
1 x Länge 4: 2000 mm Bestellnummer Drahtungssatz 89,4Ah: 40071360230 13 x Länge 5: 350 mm 4 x Länge 6: 800 mm 1 x Länge 7: 800 mm 1 x Länge 8: 2000 mm Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 89
13 x Länge 5: 350 mm 4 x Länge 6: 800 mm 4. Batteriekonsole 4. Batteriekonsole 1 x Länge 7: 800 mm 1 x Länge 8: 2000 mm 5. Batteriekonsole 5. Batteriekonsole Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 90
1 x Länge 8: 2000 mm Bestellnummer Drahtungssatz 89,4Ah: 40071360230 13 x Länge 5: 350 mm 4 x Länge 6: 800 mm 1 x Länge 7: 800 mm 1 x Länge 8: 2000 mm Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 91
3 x Bestellnummer Drahtungssatz 89,4Ah: 40071360230 13 x Länge 5: 350 mm 5. Batteriekonsole 5. Batteriekonsole 5. Batteriekonsole 4 x Länge 6: 800 mm 1 x Länge 7: 800 mm 1 x Länge 8: 2000 mm Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
28 x M16 Benennung/ designation 40071362104_nVe 49 x M20 nVent 11391-568 1 x M32 3 x M40 ACHTUNG! Der Tropfwasserschutz der Folie ist nach Einführen der Leitungen ohne entsprechende Kabelverschraubung nicht mehr gewährleistet. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Schutzart: IP21 Bestellnummer Drahtungssatz: 40071346779 15 x Länge 1: 300 mm 2 x Länge 2: 1000 mm 1 x Länge 3: 800 mm 1 x Länge 4: 2000 mm 3. Batteriekonsole Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 97
12 x Länge 1: 300 mm 3 x Länge 2: 440 mm 2 x Länge 3: 700 mm 1 x Länge 4: 300 mm 3. Batteriekonsole 1 x Länge 5: 1200 mm Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 98
12 x Länge 1: 300 mm 3 x Länge 2: 440 mm 3. Batteriekonsole 2 x Länge 3: 700 mm 1 x Länge 4: 300 mm 1 x Länge 5: 1200 mm Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 99
41 DualGuard-S 12C Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Dachblech mit IP X1Tropfwasser Schutzfolie und Bohrungen für: 28 x M16 49 x M20 1 x M32 3 x M40 ACHTUNG! Der Tropfwasserschutz der Folie ist nach Einführen der Leitungen ohne entsprechende Kabelverschraubung nicht mehr gewährleistet. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Dachblech mit IP X1Tropfwasser Schutzfolie und nVent 11391-57 Bohrungen für: 28 x M16 81 x M20 7 x M40 ACHTUNG! Der Tropfwasserschutz der Folie ist nach Einführen der Leitungen ohne entsprechende Kabelverschraubung nicht mehr gewährleistet. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 103
35 mm² Starr/35 mm² flexibel Netzeinspeisung 16 mm² Starr/16 mm² flexibel Netz Rangierverteiler 35 mm² Starr/35 mm² flexibel Zubehör Sockel 100mm 40071362284 Sockel 200mm 40071362285 IP 31 Kit 40071362297 Tür Linksanschlag 40071362306 Sonderschließung 40037079790 Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 104
Schutzart: IP21 Bestellnummer Drahtungssatz: 40071346779 15 x Länge 1: 300 mm 2 x Länge 2: 1000 mm 1 x Länge 3: 800 mm 1 x Länge 4: 2000 mm 3. Batteriekonsole Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 105
12 x Länge 1: 300 mm 3 x Länge 2: 440 mm 2 x Länge 3: 700 mm 1 x Länge 4: 300 mm 1 x Länge 5: 1200 mm 3. Batteriekonsole Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 106
12 x Länge 1: 300 mm 3 x Länge 2: 440 mm 2 x Länge 3: 1000 mm 1 x Länge 4: 400 mm 1 x Länge 5: 1400 mm 3. Batteriekonsole Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 107
12 x Länge 1: 300 mm 3 x Länge 2: 360 mm 2 x Länge 3: 1500 mm 1 x Länge 4: 400 mm 1 x Länge 5: 1800 mm 3. Batteriekonsole Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
44 DualGuard-S 12C4 44 DualGuard-S 12C4 Die DualGuard-S 12C4 in IP21 (IP31 optional, IP54 auf Anfrage) Ausführung mit individueller Leitungseinführung gem. EN 50171 eignet sich zur Versorgung von bis zu 48 Stromkreisen für Sicherheits- und Rettungszeichenleuchten 230V / 216V AC/DC im Leistungsbereich bis 5,4KW. Ein Rangierabgang für Netz- und Batterie ermöglicht den Anschluss von...
Seite 110
Schutzart: IP21 Bestellnummer Drahtungssatz: 40071346005 15 x Länge 1: 240 mm 2 x Länge 2: 900 mm 1 x Länge 3: 600 mm 1 x Länge 4: 1300 mm 3. Batteriekonsole Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 111
Schutzart: IP21 Bestellnummer Drahtungssatz: 40071346779 15 x Länge 1: 300 mm 2 x Länge 2: 1000 mm 1. Batteriekonsole 1 x Länge 3: 800 mm 1 x Länge 4: 2000 mm Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
45 DualGuard-S 4C3 45 DualGuard-S 4C3 Die DualGuard-S 4C3 gem. EN 50171 eignet sich zur Versorgung von Sicherheits- und Rettungszeichenleuchten 230V 216V AC/DC großen mittleren Gebäudestrukturen und dezentraler Stromversorgung der einzelnen Bereiche durch die kompakte Bauform. Die auto- matischer Prüfvorrichtung und Einzelleuchtenüberwachung...
Seite 114
115 kg Schutzart: IP21 Bestellnummer Drahtungssatz: 40071346005 15 x Länge 1: 240 mm 2 x Länge 2: 900 mm 1 x Länge 3: 600 mm 1 x Länge 4: 1300 mm Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 115
147 kg Schutzart: IP21 Bestellnummer Drahtungssatz: 40071362068 15 x Länge 1: 240 mm 2 x Länge 2: 900 mm 1 x Länge 3: 600 mm 1 x Länge 4: 1300 mm Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
30 x M16 99 x M20 18 x M32 3 x M40 3 x M50 ACHTUNG! Der Tropfwasserschutz der Folie ist nach Einführen der Leitungen ohne entsprechende Kabelverschraubung nicht mehr gewährleistet. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
30 x M16 99 x M20 18 x M32 3 x M40 3 x M50 ACHTUNG! Der Tropfwasserschutz der Folie ist nach Einführen der Leitungen ohne entsprechende Kabelverschraubung nicht mehr gewährleistet. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
48 DualGuard-S US 23 48 DualGuard-S US 23 Der DualGuard-S US 23 Unterverteiler in IP54 Ausführung mit individueller Leitungseinführung gem. EN 50171 eignet sich zur Versorgung von bis zu 60 Stromkreisen für Sicherheits- und Rettungszeichenleuchten 230V / 216V AC/DC im Leistungsbereich bis 10,8KW.
Datum/ index date modification 46 x M20 Benennung/ designation 40071362107_n 3 x M32 nVent 12597- ACHTUNG! Der Tropfwasserschutz der Folie ist nach Einführen der Leitungen ohne entsprechende Kabelverschraubung nicht mehr gewährleistet. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
50 DualGuard-S US 7 50 DualGuard-S US 7 Der DualGuard-S US 7 Unterverteiler in IP54 Ausführung mit individueller Leitungseinführung gem. EN 50171 eignet sich zur Versorgung von bis zu 28 Stromkreisen für Sicherheits- und Rettungszeichenleuchten 230V / 216V AC/DC im Leistungsbereich bis 6,4KW.
Parameter ermitteln können. Risikobewertung Eaton empfiehlt die Durchführung einer Risikobewertung, um hinreichend vorhersehbare interne und externe Risiken für die Vertraulichkeit, Verfügbarkeit und Integrität des Systems, des Geräts und seiner Umgebung zu identifizieren und zu bewerten. Diese Aufgabe sollte in Übereinstimmung mit den gelten- den technischen und regulatorischen Rahmenbedingungen wie IEC 62443 durchgeführt werden.
Seite 135
Control and Data Acquisition (SCADA) besonders anfällig für Gefahren für ihre Datensicherheit macht. Die physische Sicherheit ist in solchen Fällen eine wichtige Verteidigungsebene. DualGuard-S ist für den Einsatz und Betrieb an einem physisch sicheren Ort konzipiert. Im Folgenden finden Sie einige bewährte Verfahren, die Eaton empfiehlt, um Ihr System physisch zu sichern: - Sichern Sie die Räumlichkeiten und Geräte mit Zugangskontrollmechanismen wie Schlössern, Zutritts-...
Seite 136
Es ist eine bewährte Vorgehensweise, Daten zu bereinigen, bevor Sie ein Gerät mit Daten entsorgen. Nullstellung Richtlinien für die Stilllegung sind in NIST SP 800-88 enthalten. Eaton empfiehlt, dass Produkte mit eingebettetem Flash-Speicher sicher zerstört werden, um sicherzustellen, dass Daten nicht wiederher- gestellt werden können.
Kreis = Stromkreise der Stromkreis- umschaltung Klemme = Abgangsklemme End- Klemmenbezeichnungsschema stromkreis. Die Zuordnung der Klemmenblöcke zu den Baugruppenträ- gern 1 bis 5 ergibt sich aus ihrer Anordnung von links nach rechts Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Bei Verwendung von Standard-EVGs muss sichergestellt sein, dass eine einwandfreie Funktion des EVGs auch im DC-Spannungsbereich von 186 V bis 275 V gewährleistet ist. Wir empfehlen, eine entsprechende Bescheinigung des Herstellers einzuholen. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
• Akumulatori se moraju upotrebljavati u skladu sa • Atjungiant tokiomis sąlygomis arba susidarius αντικατάσταση. • Die Batterien sind nicht für den privaten svojom namjenom u ispravnom i neoštećenom trumpajam jungimui atsiranda elektros lankas, Gebrauch geeignet. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 145
• Utilizați numai piese de schimb originale. • Vær oppmerksom på fallende deler under transport. .ال تستخدم إال قطع الغيار األصلية لغرض االستبدال • Akkuja on käytettävä niiden tarkoitettuun käyttö- Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
• Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά για • N’utilisez que des pièces de rechange d’origine kredsløbene under belastning. αντικατάσταση. en cas de remplacement. • Pas på løsdele under transport. • Brug kun originale reservedele ved udskiftning. Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 147
• Laitteita on käytettävä niiden tarkoitettuun første gangs bruk. käyttötarkoitukseen asianmukaisessa ja • Ved arbeid med enhetene, skal strømmen først vahingoittumattomassa kunnossa. slås helt av, og det skal sikres at den ikke kan Montage- und Betriebsanleitung DualGuard-S 40071860346 (C) Februar 2021 www.ceag.de...
Seite 148
Eatons Ziel ist es, zuverlässige, effiziente und sichere Strom- versorgung dann zu bieten, wenn sie am meisten benötigt wird. Die Experten von Eaton verfügen über ein umfassendes Fachwissen im Bereich Energiemanagement in verschie- densten Branchen und sorgen so für kundenspezifische, integrierte Lösungen, um anspruchsvollste Anforderungen der...
