PocketWizard PLUS II Gebrauchsanleitung

Vorschau ausblenden Andere Handbücher für PLUS II:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Owner's Manual
(English, German, Spanish and French)
www.PocketWizard.com
Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für PocketWizard PLUS II

Inhaltszusammenfassung für PocketWizard PLUS II

  • Seite 16 Revision 1.4 (LPF058)
  • Seite 17 Gebrauchsanleitung www.PocketWizard.com...
  • Seite 18 CE Deklaration ..........15 Um die optimalen PocketWizard -Kabel für Ihren Blitz und Kamera zu finden und weitere Geräte wie zum Beispiel den MultiMAX...

  • Seite 19: Hauptmerkmale

    Nähe starker Störsender und in kritischen Umgebungen. Gleichzeitig wird eine vorbildliche Reichweite von bis zu 500m erreicht. Dies macht das PocketWizard System zur ersten Wahl für alle Aufgaben, in denen die zuverlässige Fernauslösung von Blitzgeräten und/oder Kameras entscheidend ist. Selbst durch Wände, um Ecken und über große Entfernungen.

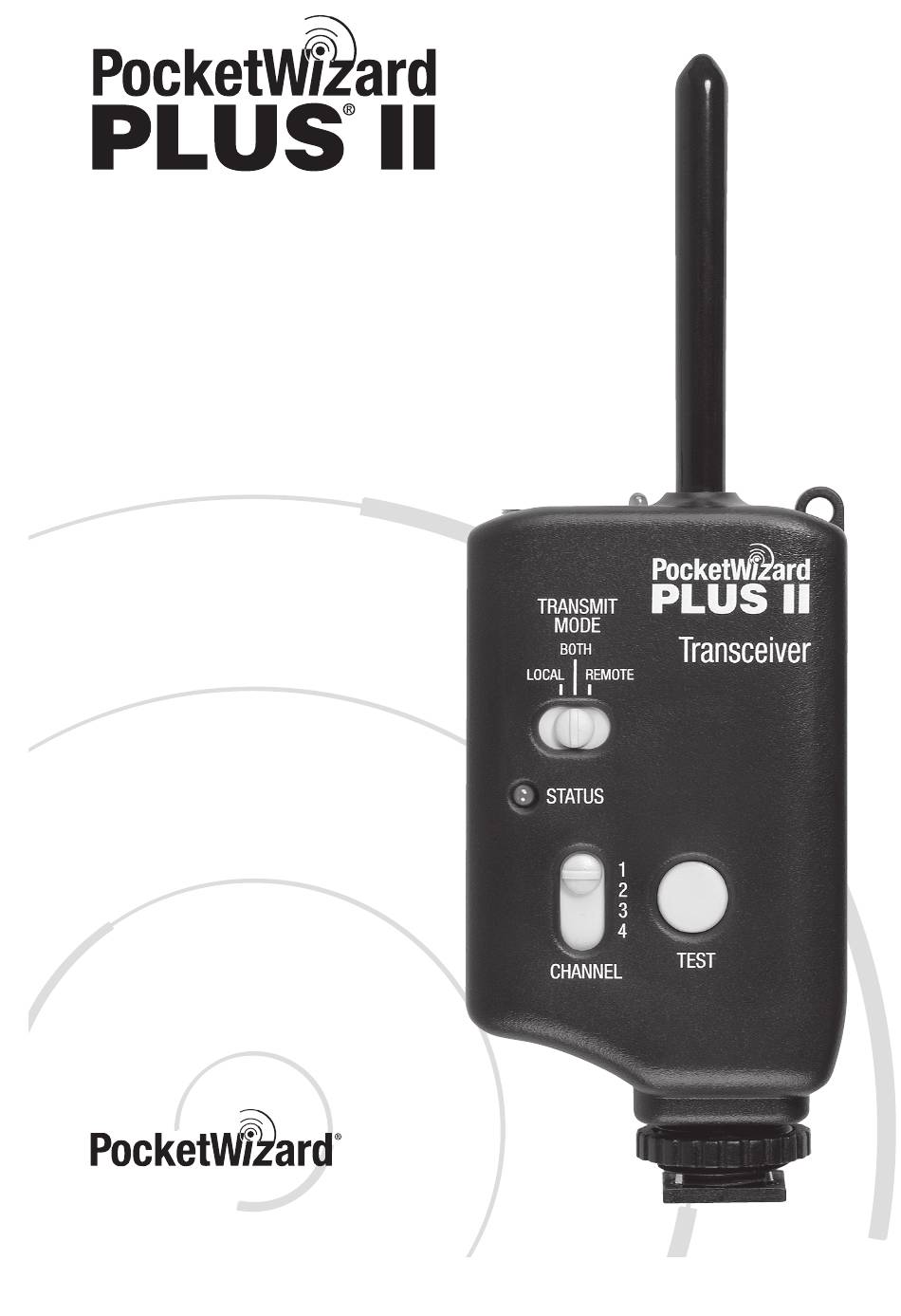

  • Seite 20 PoCkETWIZARd PLuS II PART REfERENCE Flexible Antenne Status LED FLASH (Anschlussbuchse Verriegelung f. f. Blitz) Batteriefach CAMERA/FLASH Öse für Handschlaufe (Anschlussbuchse f. Kamera/Blitz) 1/4 - 20 TRANSMIT MODE Gewinde LOCAL/BOTH/REMOTE Sendefunktion lokal/beide/ ferngesteuert Batteriefachtür STATUS (Rote Status LED) TEST Test- u.

  • Seite 21: Batterien

    • Das Blinken der LED zeigt die einwandfreie Funktion des Gerätes. • Der PocketWizard Plus II ist ein Zubehör für Kameras und Blitzgeräte. Benutzen sie das Gerät nur wie in dieser Gebrauchsanweisung beschrieben, BATTERIEN VORSICHT: Schalten Sie alle Geräte ab (PocketWizard, elektronische Blitzgeräte, Kameras, usw.) bevor sie die Batterien wechseln oder einsetzen.

  • Seite 22: Anschluß Für Ferngesteuerte Blitzauslösung

    • Der gleiche Kanal eingestellt ist mit (Schiebeschalter CHANNEL). • Der Schalter TRANSMIT MODE auf BOTH eingestellt ist. (werksseitig eingestellt). 3. Drücken Sie die Testtaste am Plus II Transceiver an der Kamera um sicherzustellen, dass der ferngesteuerte Blitz ausgelöst wird. Werkseinstellung...

  • Seite 23: Anschluss Eines Blitzes Am Kameraseitigen Transceiver (Lokaler Blitz)

    Es ist möglich, einen zusätzlichen Blitz (ohne TTL-Funktion) direkt über Kabel an den PocketWizard Transceiver auf/an der Kamera anzuschließen. Er kann von der Kamera über den Plus II Transceiver ausgelöst werden und stellt damit die perfekte Synchronisation mit dem ferngesteuerten Blitz sicher.

  • Seite 24: Anschluß Der Kamera

    Sehen Sie Hinweis 3. RELAy modE (gleichzeitige Fernauslösung von Blitz u. Kamera) Mit dem neuen Plus II Transceiver ist es möglich, gleichzeitig einen ferngesteuerten Blitz UND eine ferngesteuerte Kamera auszulösen. Dies nennt sich „Relay Mode“ und man benötigt dafür (mindestens) 3 PocketWizards: Funktionsweise •...

  • Seite 25: Relay Mode Anschluß

    Fernauslösung der Kamera mit absolut synchroner Blitzzündung. Falls die Kamera keinen Zubehörschuh mit Mittenkontakt besitzt, oder dieser anderweitig blockiert ist, dann schließen Sie den kameraseitigen Plus II Transceiver folgendermaßen an: Verbinden Sie das Fernauslösekabel der Kamera mit der Buchse FLASH. Verbinden Sie die Synchrobuchse der Kamera mittels PC 1-Kabel mit der Buchse CAMERA/FLASH Es können verschiedene Kanäle mit der Relay Funktion benutzt werden.

  • Seite 26: Nur Sendebetrieb

    Anzeige des reinen Sendebetriebs, jetzt schneller Bei Ausschalten des Gerätes, geht es wieder auf den normalen Betrieb zurück. Der reine Sendebetrieb muss also nach jedem Deaktivieren des Plus II wieder eingeschaltet werden. Um auf die kombinierte Sende/Empfangsfunktion zurück zu kehren, genügt es somit, den entsprechenden PocketWizard Plus II Transceiver einmal kurz aus- und wieder einzuschalten.

  • Seite 27: Montage

    So können Sie den PocketWizard PLUS II an Kameras, Blitzgeräten, Stativen etc. befestigen. Klettverschluss 1/4-20 gewinde Zur Befestigung an Zur Montage an Kompaktblitzen, Stativen, Generatoren, Haltearmen, Kameras usw. Klemmen etc. Siehe Hinweis 2. Aufsteckfuß Handschlaufe Zur Befestigung auf Zum Aufhängen an Zubehörschuhen...

  • Seite 28: Fehlersuche

    Das Status LED blinkt • Wechseln Sie die Batterien oder Akkus (siehe Abschnitt „Batterien“). nicht, wenn das Gerät • Falls der Plus II länger als 40 Stunden ohne Auslösung eingeschaltet eingeschaltet ist. bleibt, schaltet das Gerät automatisch zur Batterieschonung aus. In diesem Fall schalten die das Gerät aus und wieder ein.

  • Seite 29: Hinweise

    Batteriefach ist kein guter Platz, da dieses beweglich ist und u.U. abreißen kann. Hinweis 3 – Falls ein Kabel mit der Buchse FLASH des Plus II verbunden ist, dann ist die Buchse CAMERA/FLASH nur auf Empfang eingestellt. Wenn Sie einen Blitz an jeder Buchse des Plus II anbringen, dann wird nur der Blitz welcher an der Buchse FLASH angeschlossen ist ausgelöst.

  • Seite 30: Technische Daten

    TECHNISCHE dATEN Frequenz: 433.66 MHz Sendeleistung: max. 0.001 Watt minimale Kontaktzeit (Empfänger): 80 Millisekunden maximale Belichtungen pro Sekunde: 12 Anschlußbuchsen: 3.5mm Miniklinke (mono) max. Eingangsspannung (Buchse CAMERA/FLASH): 100V max. Eingangsspannung (Buchse FLASH): 200V CAMERA /FLASH = Mitte positiv; FLASH = nicht polarisiert Beide Ports sind leistungslimitiert: 4A maximum (kurzzeitig) , 250 mA (kontinuierlich) Spannung Buchse CAMERA/FLASH und Mittenkontakt: 3,3V Gleichstrom.
  • Seite 32 Revision 1.1 (LPF209)
  • Seite 33 Manual de Usuario www.PocketWizard.com...
  • Seite 48 Revision 1.2 (LPF010)
  • Seite 49 Mode d’emploi (français) www.PocketWizard.com...
