dormakaba SL30DBL Betriebsanleitung
Cobalt schloss
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für dormakaba SL30DBL
Inhaltszusammenfassung für dormakaba SL30DBL

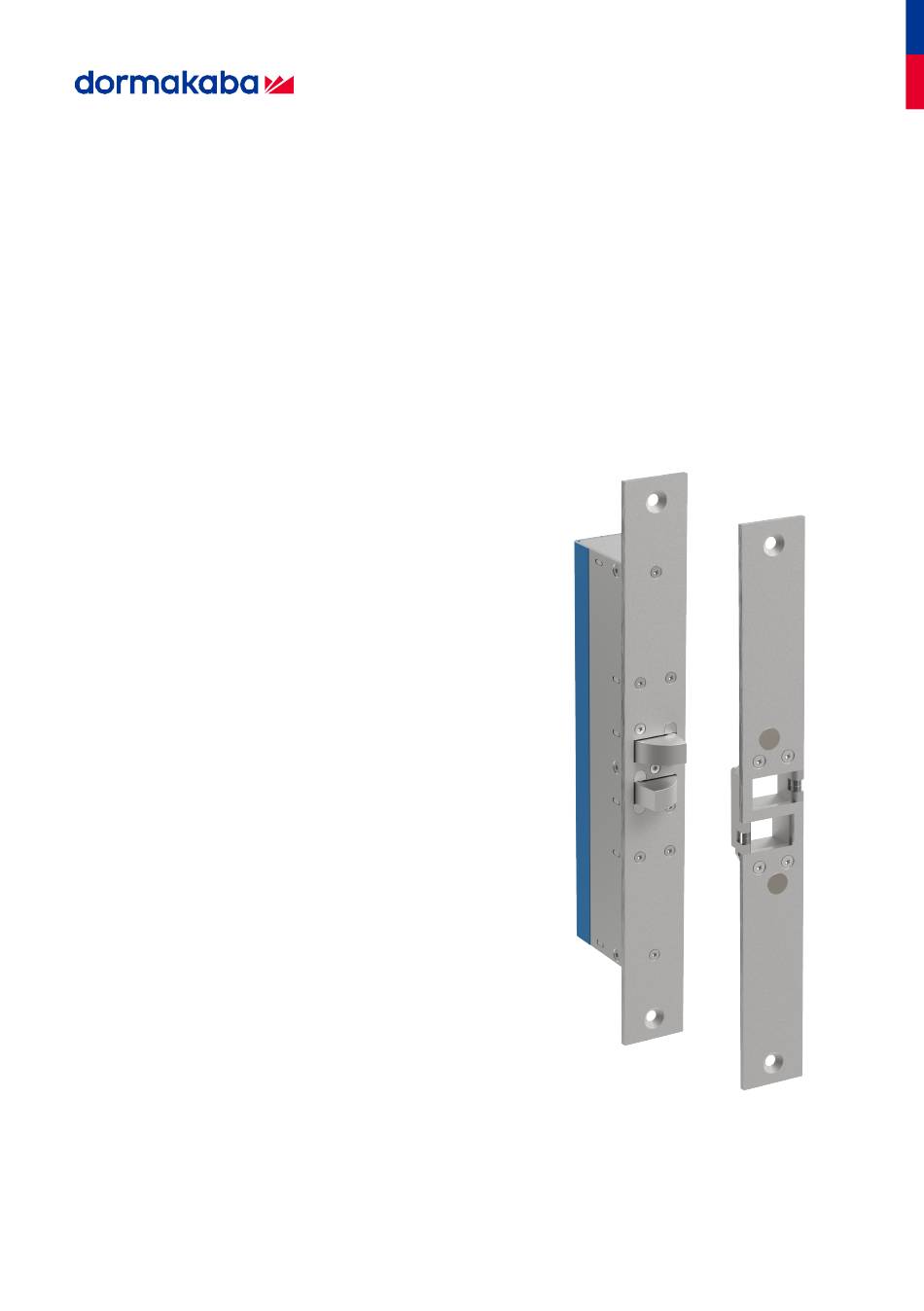

- Seite 1 COBALT Schloss SL30DBL Betriebsanleitung Originaldokument WN 060398 45532/17444 - 11/2023...
-
Seite 2: Inhaltsverzeichnis
Beispiel 2: Schloss auf Rahmen und Schließblech auf Glastür montieren Elektrischer Anschluss Spannungsversorgung auswählen Anschluss Anschluss für Fail-safe-Betrieb Anschluss für Fail-secure-Betrieb Schloss konfigurieren Wartung Wartung und Reinigung Ende der Lebensdauer Entsorgung Gerät entsorgen COBALT Schloss SL30DBL WN 060398 45532/17444 - 11/2023... -
Seite 3: Informationen Zu Diesem Dokument
1 Informationen zu diesem Dokument 1.1 Inhalt und Zweck Diese Anleitung beschreibt die Montage, den Anschluss, den Betrieb und die Wartung des Schlosses SL30DBL. Diese Anleitung muss vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden werden. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen in dieser Anleitung. -
Seite 4: Sicherheit
Schloss regelmäßig zu überprüfen, sauberzuhalten und zu warten, • dieses Schloss am Ende seiner Nutzungsdauer zu ersetzen, • dieses Schloss nicht zu modifizieren, • dieses Schloss nicht anders zu verwenden, als im Kapitel Bestimmungsgemäße Verwendung beschrieben ist. [} 2.1] COBALT Schloss SL30DBL WN 060398 45532/17444 - 11/2023... -
Seite 5: Produktbeschreibung
3 Produktbeschreibung 3.1 Ansicht Stulp Gehäuse Doppelt wirkende Kombi-Falle Anschluss Schließblech Befestigungsschrauben, selbstschneidend, 10G × 1" csk Anschlussleitung 3.2 Zubehör (separat zu bestellen) • Abdeckplatte SLA206J 2400001230 • Gehäuse SLA204J 2400001229 • Langes Schließblech SLA203H 2400001228 WN 060398 45532/17444 - 11/2023 COBALT Schloss SL30DBL... -
Seite 6: Technische Daten
0 = Für Feuerschutz-/Rauchschutztüren / = keine Sicherheitsanforderungen G = mittlerer Korrosionsschutz, Temperatur -10°C bis +55°C, Luftfeuchtigkeit Grad 1 2 = Schutzwirkung 1 = Anforderung an Schutzwirkung elektrische Funktion 1 = Schutzwirkung elektrische Manipulation COBALT Schloss SL30DBL WN 060398 45532/17444 - 11/2023... -
Seite 7: Abmessungen
Betriebsanleitung Produktbeschreibung 3.5 Abmessungen Maße Schloss Maße Gehäuse (Zubehör) Maße Schließblech Maße Abdeckplatte (Zubehör) Maße Befestigungslaschen (Zubehör) WN 060398 45532/17444 - 11/2023 COBALT Schloss SL30DBL... -
Seite 8: Betriebsarten Und Funktionen
Tür in der korrekten Position steht, aktiviert das Schloss den zweiten Schließbolzen. Zuverlässiges Entriegeln bei Vorlast Das SL30DBL entriegelt sofort, nachdem es das Signal zum Entriegeln erhalten hat – auch wenn die Tür zu diesem Zeitpunkt seitlich belastet ist (Vorlast). Im Fail- safe-Betrieb ist das auch bei Stromausfall gewährleistet. -
Seite 9: Montage
Schloss die Position des Schließblechs nicht mehr korrekt erkennen und nicht mehr zuverlässig funktionieren. Einbaulage Das Schloss kann horizontal oder vertikal montiert werden. Bei Montage im Fußboden kann eindringende Feuchtigkeit o. ä. die Mechanik des Schlosses verschmutzen und das Schloss langfristig unbrauchbar machen. WN 060398 45532/17444 - 11/2023 COBALT Schloss SL30DBL... - Seite 10 DC 24 V 0,20 10 m 30 m 0,33 16 m 48 m 0,52 26 m 77 m 0,82 41 m 122 m 1,31 65 m 195 m 2,08 103 m 310 m COBALT Schloss SL30DBL WN 060398 45532/17444 - 11/2023...
-
Seite 11: Beispiel 1: Schloss Und Schließblech In Einstecköffnungen
– Die Schließbolzen (2) berühren die vordere und hintere Kante des Schließblechs (3), um die Tür einzuziehen. – Bei der oberen und unteren Kante muss ein angemessenes Abzugsmaß (1a/b) eingehalten werden, damit die Schließbolzen nicht gegen das Schließblech fahren. WN 060398 45532/17444 - 11/2023 COBALT Schloss SL30DBL... -
Seite 12: Beispiel 2: Schloss Auf Rahmen Und Schließblech Auf Glastür
– Bei der oberen und unteren Kante muss ein angemessenes Abzugsmaß (1a/b) eingehalten werden, damit die Schließbolzen nicht gegen das Schließblech fahren. 10. Wenn das Gehäuse in der richtigen Position ist, das Gehäuse fest andrücken. COBALT Schloss SL30DBL WN 060398 45532/17444 - 11/2023... -
Seite 13: Elektrischer Anschluss
Zum Betrieb wird das Schloss an die Stromversorgung und mit dem Steuereingang (rot, blau und schwarz) angeschlossen. Die weißen und violetten Anschlüsse sind Meldekontakte, die von einem Zugangskontroll- oder Alarmsystem ausgewertet werden können. WN 060398 45532/17444 - 11/2023 COBALT Schloss SL30DBL... -
Seite 14: Anschluss Für Fail-Safe-Betrieb
Elektrischer Anschluss Betriebsanleitung 6.3 Anschluss für Fail-safe-Betrieb Steuersignal Schloss „Ein“ Verriegelt „Aus“ Entriegelt Verriegelungssignal Aktiv hoch („active-high“) 6.4 Anschluss für Fail-secure-Betrieb Steuersignal Schloss „Ein“ Entriegelt „Aus“ Verrriegelt Verriegelungssignal Aktiv aus („active-low“) COBALT Schloss SL30DBL WN 060398 45532/17444 - 11/2023... -
Seite 15: Schloss Konfigurieren
Fehlermodus des Schlosses einstellt. Vor der Montage des Schlosses kann der Fehlermodus durch Umschalten des Schiebeschalters eingestellt werden. Für Fail-Safe-Betrieb den Schiebeschalter in Position (3) setzen. 2. Für Fail-Secure-Betrieb den Schiebeschalter in Position (4) setzen. WN 060398 45532/17444 - 11/2023 COBALT Schloss SL30DBL... -
Seite 16: Wartung
Das Schloss überprüft die Kondensatoren täglich auf ihre Funktion. Stellt es hierbei fest, dass die Kapazität nicht mehr ausreicht, nimmt es die Position ein, die für den Stromausfall definiert ist. Danach stellt das Schloss den Betrieb ein und muss ausgetauscht werden. COBALT Schloss SL30DBL WN 060398 45532/17444 - 11/2023... -
Seite 17: Entsorgung
Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen zurückzugeben. • Deutschland dormakaba Deutschland GmbH übernimmt nach Nutzungsbeendigung die ordnungsgemäße Entsorgung der gelieferten Ware entsprechend den gesetzlichen Regelungen (ElektroG-Gesetz in Deutschland). Anfallende Transportkosten ins Herstellerwerk sind vom Besitzer des Elektrogeräts zu tragen. - Seite 18 Betriebsanleitung Notizen COBALT Schloss SL30DBL WN 060398 45532/17444 - 11/2023...
- Seite 19 Betriebsanleitung WN 060398 45532/17444 - 11/2023 COBALT Schloss SL30DBL...
- Seite 20 WN 060398 45532/17444 - 11/2023 Copyright © dormakaba 2023 dormakaba Deutschland GmbH DORMA Platz 1 58256 Ennepetal Deutschland Zentrale: +49 2333 793-0 Service DE: 0800 524 0246 www.dormakaba.com www.dormakaba.com...
