Inhaltszusammenfassung für DigiTech Vocalist Live Pro

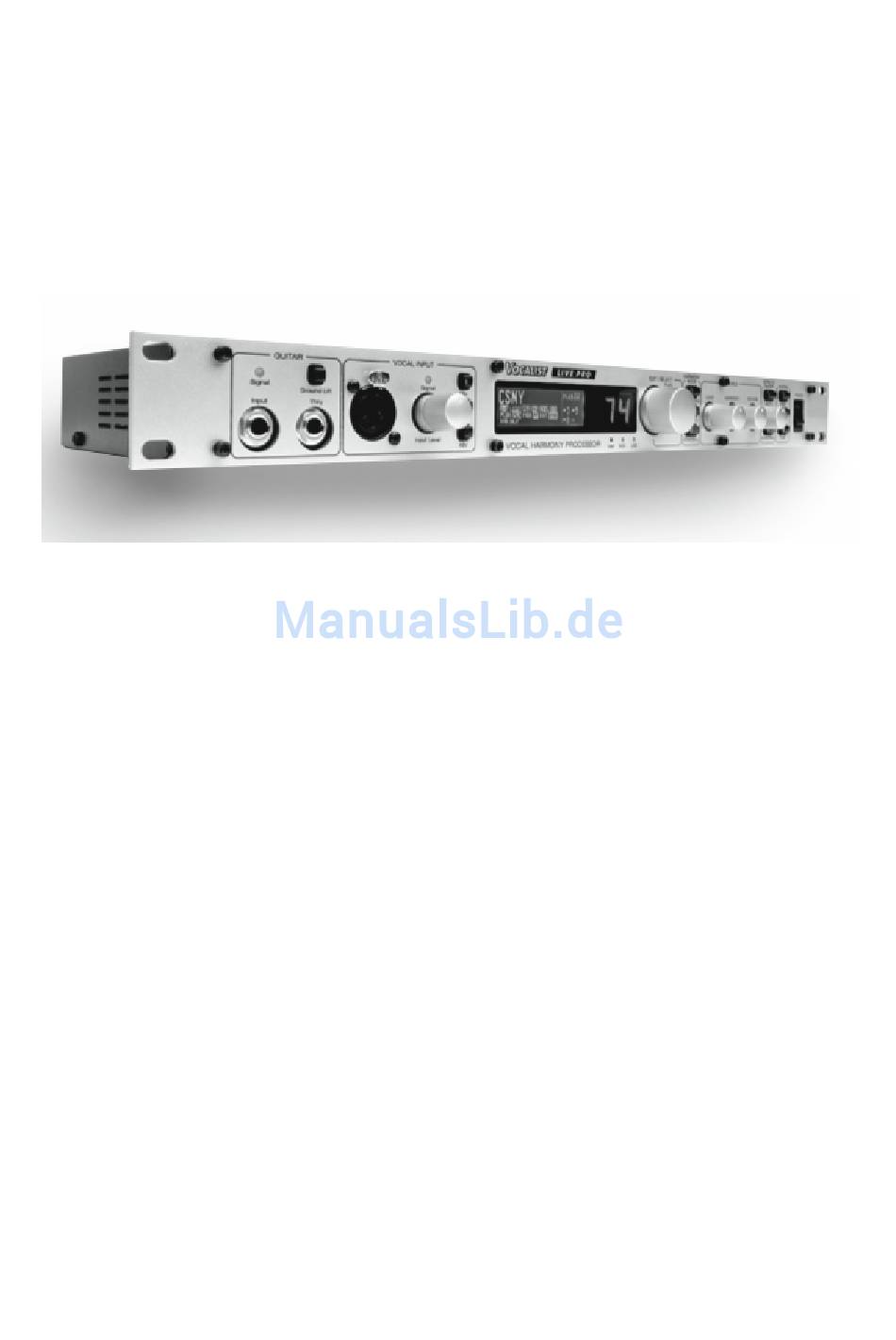

- Seite 1 Vocalist Live Pro Chorstimmen und Effekt Prozessor Bedienungsanleitung...
-
Seite 2: Konformitätserklärung
Adresse des Herstellers: 8760 S. Sandy Parkway Sandy, Utah 84070, USA Der Hersteller erklärt, dass das vorliegende Produkt: Produkt Name: Vocalist Live Pro Produkt Option: (erfordert einen Class II Netzadapter der den Anforderungen von EN60065, EN60742 oder gleichwertig entspricht) sich nach folgenden Produkt Spezifikationen richtet: Sicherheit: IEC 60065 (7. - Seite 3 Vice-President of Engineering - MI 8760 S. Sandy Parkway Sandy, Utah 84070, USA Datum: 15. Februar 2008 Europäischer Kontakt: Ihr nationales DigiTech Verkaufs- und Service Büro (Vertrieb) oder auch Harman Music Group 8760 South Sandy Parkway, Sandy, Utah, 84070 USA...
-
Seite 4: Wasser Und Feuchtigkeit
Bitte lassen Sie jeglichen Service am Gerät nur von geschultem und qualifiziertem Fachpersonal durchführen. Ein Service oder eine Reperatur ist nur von Nöten sollte das Gerät in irgendeiner Form beschädigt worden sein. Beschädigungen können am Netzkabel auftreten, sobald Flüssigkeiten oder Gegenstände in das Gerät gelangen oder es Feuchtigkeit oder Regen ausgesetzt war. - Seite 5 Keyboard und Mic mit einzelnem Ausgang der Führungsstimme DAW Aufnahmen mit MIDI Control Analoge Aufnahme mit PC und MIDI Control Einen Anfang machen – Basis Setup Das Preset Fenster Vocalist Live Pro Menü Navigation Das Hauptmenü Fenster Preset Editieren Globaler I/O Einstellungen...
- Seite 6 Akkord Noten Harmonie Voice Edit Betriebsart Normalstimme Edit Betriebsart Advanced Voice Edit Betriebsart Das Editieren des Lexicon Halles Hallarten Das Editieren des Lexicon Delays Delays und Echos Das Editieren von Expression Links Die MIDI CC Message Daten Das Blockdiagramm Der Effektweg Der Modus Standard Ausgang Der Modus Separater Ausgang Der Modus V1+V2 V3+V4 Ausgang...
-
Seite 7: Einführung
Ihnen der VL-Pro akkurate Gesangs Harmonien auch bei komplizierteren Songs. Der Vocalist Live Pro analysiert zur Generierung der Harmonien die gespielten Akkorde oder ein MIDI Signal. Nur der Vocalist Live Pro kann Ihre Gitarrenakkorde oder Ihr MIDI Keyboard analysieren und Harmonien für Ihre Livestimme bilden. -
Seite 8: Die Möglichkeiten Des Vocalist® Live Pro
Die Möglichkeiten des Vocalist® Live Pro • musIQ Harmonie Technologie • 24-bit/44.1kHz Audio Qualität • Pre-Effekte wie: Low-cut Röhrenmikrofonvorverstärker De-esser Noise Gate Kompressor/Limiter • Führungstimmen Effekte wie: Tonhöhenkorrektur Persona (Veränder. d. Stimmencharakters) Parametr. Filter Verzerrung Frequenzband Limiter Modulation • Bis zu vier Chorstimmen mit einer großen Auswahl von freiprogrammierbaren Harmonien und Stimmcharakteristiken, die durch folgende Eingabe- und Bezugsquellen verarbeitet werden: musIQ per Gitarre, MIDI Keyboard, per Tonleiter, per Akkord, per MIDI Noten und per 4-Kanal Noten. -
Seite 9: Lieferumfang
Lieferumfang Bevor Sie beginnen mit dem Vocalist Live Pro zu arbeiten, stellen Sie bitte sicher, dass sich die folgenden Gegenstände im Lieferumfang befinden: • The Vocalist® Live Pro • Stromkabel • Eine Tasche mit Rackeinbauelementen • Diese Bedienungsanleitung • Garantiekarte Bei der Herstellung des Vocalist Live Pro wurde äußerste Sorgfalt aufgebracht. -
Seite 10: Die Vorderseite
Verwendung des Stimmgerätes stummgeschaltet. 4. Gitarren Ground Lift: Dieser Schalter löst die Masse des Gitarrenkabels von der Gehäusemasse des Vocalist Live Pro. Das wird gemacht um Brummschleifen oder sogenanntes Netzbrummen, das enstehen kann wenn man Signale gleichzeitig in die PA und in Gitarrenverstärker speist, zu eliminieren. - Seite 11 10. Vocal Eingang-48V: Dieser Knopf schaltet die Phantomspeisung des Mikrofoneingangs ein oder aus. Der Knopf leuchtet rot, sofern die Phantomspeisung aktiviert ist. 11. Graphische Anzeige: Dies ist Ihre Hauptanzeige um Informationen zu Presets und verschiedenen Parametern beim Navigieren durch das Vocalist Menü...
- Seite 12 29. System – Tuner: Dieser Knopf aktiviert oder deaktiviert das Stimmgerät. Sobald das Stimmgerät aktiviert ist, leuchtet die LED dieses Knopfes grün und der Guitar Thru Ausgang ist stummgeschaltet. Die Hauptanzeige wechselt zur Stimmgerät Ansicht. 30. Power: Das ist der Ein- oder Ausschalter des Vocalist Live Pro.
-
Seite 13: Die Rückseite
Ersatzsicherung enthält. 2. USB Anschluss: Dieser USB-Anschluss (12Mbit/Sekunde, Version 1.1) ist der Port der MIDI Daten von einem PC aus empfängt. Der Vocalist Live Pro benutzt diesen MIDI Port, um einen Datenaustausch mit einem PC zu gewährleisten, auf dem die Vocalist Live Pro Software benutzt wird, um Daten zu speichern, Backups zu erstellen und Presets zu verändern. - Seite 14 7. MIDI Thru: Dieser Port gibt die Daten die am MIDI In anliegen wieder aus dem VL Pro an evtl. andere in Reihe angeschlossene Geräte weiter. 8. Hauptausgang Links/Rechts: Diese symmetrierten XLR Ausgänge, beinhalten einen Mix aus Ihrer Führungs- und den Chorstimmen und den zugeschalteten Effekten in einem Line Pegel in Mono oder Stereo.
-
Seite 15: Allgemeine Konfigurationen
Allgemeine Konfigurationen Es gibt viele Arten wie Sie den Vocalist Live Pro anschließen können. Einige gebräuchliche Anschlussarten werden in der folgenden Sektion gezeigt. Wichtiger Hinweis: Die Hauptausgänge des Vocalist Live Pros sind Line Pegel Ausgänge. Viele Mischpulte tolerieren nur Mikrofonpegel an ihren XLR Eingängen. -
Seite 16: Gitarre Und Mikrofonvorverstärker Mit Midi Controller Und Monitor Ausgang
2. Gitarre und Mikrofonvorverstärker mit MIDI Controller und Monitor Ausgang Bei dieser Anschlussart wird Ihr Mikrofonsignal erst durch einen Mikrofonvorverstärker geführt und dann am rückseitigen Line Eingang des VL Pros angeschlossen. Stellen Sie sicher, dass dieser Eingang ausgewählt ist, indem Sie den Line Vocal Input Knopf auf der Vorderseite in der Vocal Input Sektion gedrückt haben. -
Seite 17: Keyboard Und Mic Mit Separatem Monitor Und Pa Mischpult
Modus Other (beide Modi finden Sie auf der Vorderseite) in einer gewünschten Einstellung ausgewählt ist. Die MIDI Daten des Keyboards werden am MIDI Thru Ausgang aus dem Vocalist Live Pro wieder herausgegeben und somit an evtl. in Reihe angeschlossene MIDI Klangerzeuger oder Synthesizer gespeist, die wiederum ihr Audiosignal an den (FOH) Mischer senden. -
Seite 18: Keyboard Und Mic Mit Individuellen Ausgängen Der Stimmen
4. Keyboard und Mic mit individuellen Ausgängen der Stimmen In dieser Konfiguration, die sogenannte V1+V2V3+V4 Output Mode, die im Global I/O Setup eingestellt wird, erhält der FOH Mischer jede einzelene Chorstimme getrennt. Das unbearbeitete Stimmensignal wird durch den Mic Pass Thru Ausgang geliefert. -
Seite 19: Digital Audio Workstation (Daw - Projektstudio) Aufnahmen Mit Midi Kontrolle
Vorderseite drücken. Es kann des Weiteren nötig sein, dass Sie den Gitarrenpegel der von der DAW kommt einstellen müssen - achten Sie auf die Guitar Signal LED. Eine USB Verbindung zwischen der DAW und dem Vocalist Live Pro ist etabliert um verschiedene Programme und Menüs zu steuern. Das resultierende Führungs- und Chorstimmensignal das durch den VL Pro bearbeitet wurde, wird über... -
Seite 20: Pc Aufnahme Mit Usb Midi Kontrolle
6. PC Aufnahme mit USB MiDI Kontrolle In dieser Konfiguration wird das Gitarrensignal als Grundlage der Harmoniebildung herangezogen und das Mikrofon wird an den Vocal Input angeschlossen. Eine USB Verbindung wird zwischen dem VL Pro und einem PC etabliert, um Parameter und Menüs per Mouseclick bearbeiten zu können. -
Seite 21: Einen Anfang Machen - Basis Setup
Einen Anfang machen – Basis Setup 1. Stellen Sie sicher, dass der An-/Ausschalter des Vocalist Live Pro in der „Aus“ Position (nach oben) steht. Schließen Sie danach das Stromkabel an den Vocalist und das andere Ende des Stromkabels in eine passende Steckdose. - Seite 22 11. Stellen Sie den Pegel der Gitarre ein. Idealerweise sollte die Gitarren Signal LED bei korrekt eingestelltem Pegel bernsteinfarben leuchten während Sie spielen. Die meisten elektrischen und akustischen Gitarrensignale werden einen passenden Pegel für den VL Pro liefern. Beobachten Sie jedoch die Guitar Signal LED während Sie spielen und versichern Sie sich, dass der korrekte Gitarrenpegel am VL Pro anliegt.
- Seite 23 Vocal Signal LED grün oder bernsteinfarben leuchtet. Es wird empfohlen den Pegel des Gesangs so einzustellen, dass die LED nur bei den absolut lautesten Gesangspassagen ab und zu rot aufleuchtet. Der Vocalist Live Pro wird normalerweise die Chorstimmen vor Übersteuerung bewahren, sogar wenn die LED rot aufleuchtet, werden keine Übersteuerungen hörbar sein.
-
Seite 24: Das Preset Fenster
Rechts neben der graphischen Anzeige finden Sie die numerische Anzeige, die die Nummer des anliegenden Presets angibt (1 – 99). Der Vocalist Live Pro beinhaltet zwei Arten von Presets: Benutzer (User) und Werks (Factory) Presets. Die Benutzer Presets können kopiert, editiert und an einem anderen Speicherplatz innerhalb der Benutzer Bank abgelegt werden. -
Seite 25: Das Hauptmenü Fenster
eines Presets“ und „Das Kopieren und Abspeichern eines Presets“ auf Seite 27 nach. Um Informationen zu erhalten, wie man Presets auswählt und lädt, ob Sie Auto oder Manual Load Modus des Hauptmenüs geladen werden, lesen Sie in der Sektion „Das Laden von Presets“ auf Seite 18 nach. Vocalist®... -
Seite 26: Global I/O Einstellungen (Setup)
MIDI/Expr Pdl Einstellungen (Setup) Dieses Menü beinhaltet die MIDI und Expression Pedal Einstellungen und Parameter des Vocalist Live Pro, inklusive der Auswahl des MIDI CC/PC Kanals, der Harmony Voice MIDI Kanäle, CC/Expression Pedal Controller Mapping, Presets Mapping, MIDI Pitch Bend Range, Split Zone und Split Note Funktionalität, MIDI Notes Transpose, MIDI Tempo, Expression Pedal Type, Minimum MIDI Velocity und All Notes Off Modus. -
Seite 27: Fußschalter Und Expression Pedal Eingänge
Version Diese nicht veränderbare Option zeigt Ihnen die installierte Vocalist Live Pro Firmware Version. Diese Information ist für den Kundenservice hilfreich, sollten sich zukünftige Updates ergeben oder Sie ein Problem haben. Fußschalter und Expression Pedal Eingänge Sobald Sie den DigiTech® FS3X oder den GNXFC 3-fach Fußschalter an den Footswitch Input (Fußschalter Eingang) anschließen, müssen Sie festlegen was jeder... -
Seite 28: Das Global I/O Setup Menü
13. Gehen Sie nun zum Edit Preset Menü. 14. Gehen Sie nun zum Edit Expression Links Untermenü. 15. Wählen Sie nun den Controller, den Sie dem Expression Pedal zugewiesen haben. 16. Blättern Sie durch die Controller Zuweisungsliste und wählen Sie einen Parameter, den dieses Preset verwendet und den Sie mittels des Expression Pedals steuern wollen. - Seite 29 Ausgangs V1+V2 In dieser Betriebsart haben Sie die Möglichkeit die vier möglichen Chorstimmen einzeln aus einem Ausgang Modus V3+V4 aus dem VL Pro herauszuführen. 1. Stimme Main L, 2. Stimme Main R, 3. Stimme Aux L, 4. Stimme Aux R. Hier werden keine Post Effekte auf die Stimmen gelegt, da diese Betriebsart nützlich ist, will man die einzelnen Stimmen separat abmischen oder...
-
Seite 30: Gtr Sensitivität Low
anzuzeigen. Fußschalter 1, Reverb/Delay Der Hall/Delay Effekt ist aktiviert, solange Sie diesen Schalter gedrückt halten. Sobald Sie loslassen, ist der 2 und 3 Momentary Hall/Delay Effekt wieder deaktiviert. Der Hall/Delay Effekt Knopf auf der Vorderseite leuchtet nun, um Ihnen den Status des Effektes anzuzeigen. Fußschalter 1, Harmony Lead FX Schaltet die Harmony Stimmen und die Lead Voice... - Seite 31 Harmony Definiert welcher MIDI Kanal des VL Pros Noteninformationen und Pitch Bend Daten für die Harmonie Stimme 1 empfängt, wenn 4-Channel Notes Harmony 4-Ch Notes Mode ausgewählt ist. Wählbar sind 1 bis 16. V1 Ch Harmony Definiert welcher MIDI Kanal des VL Pros Noteninformationen und Pitch Bend Daten für die Harmonie Stimme 2 empfängt, wenn 4-Channel Notes Harmony 4-Ch Notes Mode ausgewählt ist.
-
Seite 32: Das Editieren, Kopieren Oder Abspeichern Von Presets
Sobald Sie musIQTM MIDI, Chordal, MIDI Notes oder 4 Channel Notes Harmony Modes Active Above benutzen, reagiert der Vocalist Live Pro ausschließlich Split Note auf Noten die über der hier eingestellten Note liegen. Noten die unter der Split Note liegen werden vom VL Pro ignoriert. -
Seite 33: Das Kopieren Oder Abspeichern Eines Preset
Speicherplatz befinden muss, wie das Preset von dem Sie ausgegangen sind. Somit lassen Sie auch das Ausgangspreset unverändert. Rufen Sie das Vocalist Live Pro Main Menü auf, indem Sie den Edit/Select Knopf drücken. Rufen Sie das Edit Preset Menü auf. Das Preset Menü beinhaltet die folgenden Sub- Menüs:... -
Seite 34: Das Edit Preset Menü
Ihnen anzuzeigen, dass der Abspeichervorgang läuft. In der Store Anzeige blinkt das erste Zeichen des Preset Namen. Unter dem Preset Namen befinden sich die Funktionsdefinitionen für den Edit/Select Knopf. Ab dem Aufrufen der Store Anzeige sind sie definiert als <Edit>-Character und <Select>-Toggle, was es Ihnen ermöglicht das gegenwärtig ausgewählte Zeichen zu verändern. - Seite 35 Low Cut Low Cut Low Cut ist ein- oder ausgeschaltet. Frequency Alle Frequenzen unterhalb des definierten Bandes werden unterdrückt. Wählbar: 60Hz to 120Hz Tube Tube Röhrenvorverstärker der Ihrer Stimme eine harmonische Verzerrung beimischt um einen wärmeren Sound zu erhalten. Preamp Preamp Einstellmöglichkeit ist Off oder On.
- Seite 36 Pitch Pitch Die Tonhöhenkorrektur wird hier ein- oder ausgeschaltet. Correction Correction Pitch Key Scale Chromatisch 12 Ton Chrom. TL Correction Pitch Key Scale Dur TL 1, 2, 3, 4, 5, 6, 7 Correction Pitch Key Scale Natürl. Moll Moll TL 1, 2, b3, 4, 5, b6, b7 Correction Pitch Key Scale...
- Seite 37 Pitch Key Scale Dur Dreiklang Dur Dreiklang TL 1, 3, 5 Correction Pitch Key Scale Moll Dreiklang Moll Dreiklang TL 1, b3, 5 Correction Pitch Key Scale Noten Einzelne Noten Correction Pitch Correction Key Root Bestimmt den Grundton (Key Root) oder die Tonart einer Tonleiter.
- Seite 38 Sehr helle Stimme Chipmunk Zwergenstimme Vibrato 1 Leichtes natürl. Klingendes Vibrato Vibrato 2 Langsames Vibrato Vibrato 3 Balladeskes Vibrato Opera Opern Tenor-artiges Vibrato Rock Männl. Rock Vibrato Elvis Leichtes Ansingen und weites Vibrato Angesungene Noten Sheep „Mäh“ Sound eines Schafes Granny Zittrige Stimme einer alten Frau Persona...
-
Seite 39: Das Editieren Der Harmony Stimmen
positive Werte dementsprechend nach rechts. Einstellbar ist -99 bis +99. 3. Das Editieren der Harmony Stimmen 3.1 HARMONY MODE musIQTM Diese Option wählt die musIQ Technologie für die Harmony Mode aus. musIQ eliminiert den Umstand, dass sie Tonart und Tonleiter Informationen ins Gerät eingeben müssen, weil die musIQ Technologie auf ihr Akkord und Notenspiel von ihrem Keyboard oder ihrer Gitarre „hört“, und automatisch die Chorstimmen danach ausrichtet, um sicher zu gehen, dass die Harmonien zur gespielten Musik passen. - Seite 40 Leadstimme, durch eine festeingestellte Anzahl von Halbtonschritten der 12 Ton Chromatischen Tonleiter. Haben sie Shift Harmony Mode ausgewählt, müssen nun die Shift Voicings im Advanced Edit Mode Menü definiert werden. Die chromatische Harmonisierung der Shift Harmony Mode wird als nicht- intelligentes Pitch Shifting bezeichnet, weil die Harmoniestimme nicht auf Basis einer Tonleiter oder Tonart verschoben wird, sondern einfach parallel zur Leadstimme.
- Seite 41 In einigen Fällen bei denen der Song sich um die Terz oder den Grundton der Tonleiter bewegt, scheint es als ob der Unterschied zwischen den drei Dur Modalitäten und den drei Moll Modalitäten minimal zu sein scheint. Der Grund hierfür ist, dass die Leadstimme kaum einen der alterierten Noten dieser Tonleitern beinhaltet.
- Seite 42 Das folgende Beispiel zeigt wie die Leadstimme eine C Dur Tonleiter singt, und eine C Dur Akkord Definition anliegt, mit einer Chordal Voicing Einstellung von U1. In der Chordal Harmony Mode, können mehrere Noten der Führungsstimme die gleichen Chordal Harmony Noten verwenden. Das produziert ein „stufenartigen“ Klang der Harmonien, weil die Wechsel gleichzeitig weiter voneinander entfernt sind und weniger häufig auftreten, als wenn sie andere Harmony Modes benutzen.
- Seite 43 Notes Notes Harmony Mode liefert ihnen Harmony Stimmen die den Tasten entsprechen, die Sie auf ihrem MIDI Keyboard spielen. Das ist besonders nützlich für Keyboard Spieler die eine Harmoniestimme generieren wollen, die genau den gespielten Noten auf der Tastatur entspricht. Four-Channel Notes 4-Channel Notes Harmony Mode ermöglicht es ihnen 4 Kanäle mit MIDI Information/Daten zum VL Pro zu schicken, ein Kanal für jede Harmoniestimme.
- Seite 44 Sobald dieser Parameter in Notes Mode aktiviert ist, wird die Harmony Voice nur auf eingehende MIDI Noten reagieren, deren Anzahl der Anzahl der aktivierten Harmony Voices entspricht oder übersteigt. Dieser Umstand stellt sicher, dass eine logische Voice Zuweisung erfolgt, falls die Harmony Voices sich verändern. Note Attack Steuert wie schnell die Chorstimmen einsetzen.
- Seite 45 Quinte drüber _3 _3_5 Terz drüber Terz drunter Quinte drüber Oktave drüber U U _3 Gl. Tonhöhe gl. Tonhöhe Terz drüber _8 _8 Oktave drunter U _3 _5 Gl. Tonhöhe Terz Oktave drüber drüber Quinte drüber _5 _3 Quinte drunter _3 _5 _8 Terz drüber Quinte Quinte drüber...
- Seite 46 zu den hohen Stimmen. Werte über 50 erhöhen die Lautstärke der hohen Stimmen im Vergleich zu den tiefen Stimmen. Einstellbar 0 bis 99. Pan Width Pan Width ist eine Masseinheit für Pan das den individuellen Harmony Voices im Advanced Voice Edit Menü zugeordnet werden kann. Beim Pan Width 0, werden die Harmony Voices Panning Werte auf 0 reduziert.
- Seite 47 1 Oktave plus 1 Terz tiefer 1 Oktave plus 1 Quinte tiefer __8 <2 Oct Dn> 2 Oktaven tiefer Shift VCG Voices 1-4 Die Shift Harmony Voices werden mit einer Advanced festeingestellten Anzahl von Halbtonschritten Voicing verschoben, ausgehend von der gewählten Note im Params Shift Harmony Mode.
- Seite 48 4 Akkordtöne tiefer 5 Akkordtöne tiefer _O <Oct Dn> 1 Oktave tiefer __O <2 Oct Dn> 2 Oktaven tiefer Root 2 <R2> Eine Oktave tiefer als der Grundton des MIDI Akkordes (Im Durchschnitt 7 Halbtonschritte unter der gesungenen Note) Root 1 <R1> Grundton des MIDI Akkordes Bass 2 <B2>...
- Seite 49 Level Voices 1-4 Regelt den Preset Pegel der ausgewählten Harmony Voice. Einstellbar von –Inf und -60dB bis +0dB. Advanced Voice Gender Voices 1-4 Verändert den Gender (geschlechtsspezifischer) Effekt der Style Params spezifizierten Harmony Voice, um weiblicher in Falle von negativen Einstellungen und männlicher im Fall von positiven Einstellungen zu klingen.
-
Seite 50: Das Editieren Des Lexicon® Reverbs
3 Scoop Rand Kurzer Ansing Short Parameter 4 Scoop Up Long Langes Ansingen von oben 5 Scoop Up Mittleres Ansingen Medium von oben 6 Scoop Up Short Kurzes Ansingen von oben 7 Scoop Dn Long Langes Ansingen von unten 8 Scoop Dn Mittleres Ansingen Medium von unten... -
Seite 51: Pre Delay
Signal klingt, als ob es in einer grossen offenen Umgebung wäre. Die Plattentypen die im Vocalist Live Pro verfügbar sind, imitieren den Klang von Metallplatten mit einem hohen Diffusionsanteil. Sie sind relativ hell und kolorieren den Klang. Plattenhälle wurden entworfen, um Teil der Musik zu sein. -
Seite 52: Bass Boost
einstellen. Der Site Parameter kann in Metern gemessen werden, was der längsten verfügbaren Umgebung entsprechen würde. Bitte beachten Sie, dass Ihr Audio beim verändern dieses Parameters für den Moment stummgeschaltet wird. Dieser Parameter ist nicht verfügbar, sobald Room ausgewählt ist. Vocal Hall Grösse: 8m to 20m Vocal Plate Grösse: 8m to 20m Ambience Grösse: 4m to 16m... -
Seite 53: Das Editieren Des Lexicon® Delays
Room Zeit: 1ms to 100ms ER Level Stellt den Pegel der Early Reflections (ER) im Hallsignal ein. Dieser Parameter steht nur bei Vocal Hall und Room zur Verfügung. Einstellbar von 0 bis 99. Feedback Time Stellt das Feedback Delay ein, das die Resonanz Frequenzen des Vocal Plate Reverb verändert. - Seite 54 Output Level Regelt den Pegel des Delay- und des Echosingnals relativ zum originalen Eingangspegel. Einstellbar von 0 bis 99 Tempo Das ist die Zeit, die vergeht bis man das Signal hört und dann das darauffolgende Delaysignal hört. Diese Einstellung erscheint auf dem Preset Fenster des Gerätes in der Einheit BPM.
-
Seite 55: Das Editieren Der Expression Links
6. Das Editieren der Expression Links Im Edit Expression Links Menü des Edit Preset Menüs, können Sie jeden der 16 verfügbaren MIDI Controllers den 159 Parametern zuordnen. Bevor Sie jedoch Expression Links zuweisen, müssen Sie die CC/Controller Map im MIDI/Expr Pdl Setup Menü... - Seite 56 25. LEAD PAN 26. PITCH-CORRECTION ENABLE 27. PITCH-CORRECTION SCALE 28. PITCH-CORRECTION KEY 29. PITCH-CORRECTION WINDOW 30. PITCH-CORRECTION RATE 31. PITCH-CORRECTION AMOUNT 32. PERSONA ENABLE 33. PERSONA TYPE 34. PERSONA AMOUNT 35. PARAMETRIC ENABLE 36. PARAMETRIC GAIN 37. PARAMETRIC FREQ 38. PARAMETRIC Q 39.
- Seite 57 87. HARMONY CORR RATE 4 88. HARMONY PAN 1 89. HARMONY PAN 2 90. HARMONY PAN 3 91. HARMONY PAN 4 92. HARMONY LEVEL 1 93. HARMONY LEVEL 2 94. HARMONY LEVEL 3 95. HARMONY LEVEL 4 96. HARMONY BALANCE 97.
-
Seite 58: Blockdiagramm
149. DELAY FEEDBACK 150. DELAY HIGHPASS FREQ 151. DELAY LOWPASS FREQ 152. DELAY DUCKER THRESH 153. DELAY DUCKER LEVEL 154. DELAY SMEAR 155. DELAY TAP RATIO 156. DELAY TAP SWAP 157. DELAY PAN 158. DELAY INPUT LEVEL 159. DELAY OUTPUT LEVEL Block Diagramm Effektsignalfluss Normal Ausgangs Modus Signalfluss... - Seite 59 Separate Ausgangs Modus Signalfluss Bitte beachten Sie, dass in Main, Aux und Separate Ausgangs Modus die vorderseitigen Levels Knöpfe die Mischverhältnisse nur für den Main und den S/PDIF Ausgang regeln. Die relative Lautstärke der Lead und Harmony Pegel für den Aux Ausgang können sie im Global I/O Setup Menü einstellen. V1+V2 V3+V4 Ausgangs Modus Signalfluss...
- Seite 60 Factory Preset Liste In der Liste die nun folgt, finden sie die Factory Presets mit ihrem Genre, der Factory Preset Nummer, dem Preset Namen, der Harmony Mode, dem Music Style und der Tonhöhenkorrektur. Bitte beachten Sie, dass wenn sie im Factory Reset: User Presets ausgewählt haben, diese auch in die User Preset geladen werden.
- Seite 63 Fehlerbeseitigung...
- Seite 64 - Drehen Sie am Gerät das an den VL Pro angeschlossen ist den Eingangspegel herunter. - Die Vocalist Live Pro Main XLR Ausgänge sind Line Pegel Ausgänge. Viele Mischer tolerieren nur Mikrofonpegel Eingangssignale an den XLR Eingängen. Sie werden feststellen dass dies der Fall ist, wenn Sie den Eingangspegel Regler am Mischpult ganz runter drehen müssen, um Übersteuerungen zu vermeiden.
- Seite 65 - Das kann eine Verwechslung sein. Wenn Sie Pitch Correction für Ihre Leadstimme benutzen, kann es sein, dass Sie ihre eigene Stimme in einer Art Chorus Effekt mit der Tonhöhenkorrigierten Stimme hören. Der Vocalist Live Pro liefert jedoch lediglich die Tonhöhenkorrigierte Stimme.
- Seite 66 Line In zu Line Out Dynamic Range: 107dB A-weighted THD+N: 0.002% (1KHz, Gain Max, 0dBu Eingang) Frequenz Wiedergabe: -3dB bei 25Hz und 22KHz Analoge Eingänge Gitarren Anschlüsse: 1/4” Unbalanced TS Buchsen Max Input Level: 6 Vpp Input Impedanz Ground Connected: 2.2M Ohms Ground Lifted: 4.4M Ohms Mic Preamp Anschlüsse: XLR Balanced Max Input Level...
-
Seite 67: Stromversorgung
Sample Rate: 44.1KHz Interne Clock Signal Verarbeitung: Freescale DSP56367 DSP mit Custom Firmware Die ganze Signalverarbeitung findet bei 44.1KHz Sample Rate statt, Nativ Digital Ausgänge: S/PDIF: RCA Anschluss Die interne Sample Rate reflektiert die Sample Rate des D/A Konverters USB: B Port USB 1.1 Compliant, USB Full-Speed Mode (12Mbps) Class compliant MIDI port... - Seite 68 DigiTech,Vocalist® Live Pro, und Lexicon sind Markenzeichen der Harman Music Group. Andere Produktnamen die in dieser Bedienungsanleitung genannt wurden sind Markenzeichen ihrer jeweiligen Firmen, die nicht in Verbindung mit DigiTech stehen oder in Verbindung gebracht werden sollen. Sie sind Markenzeichen ihrer Hersteller und wurden nur dazu benutzt, bestimmte Produkte zu identifizieren, deren Klänge in der Enstehung dieses Produktes...
