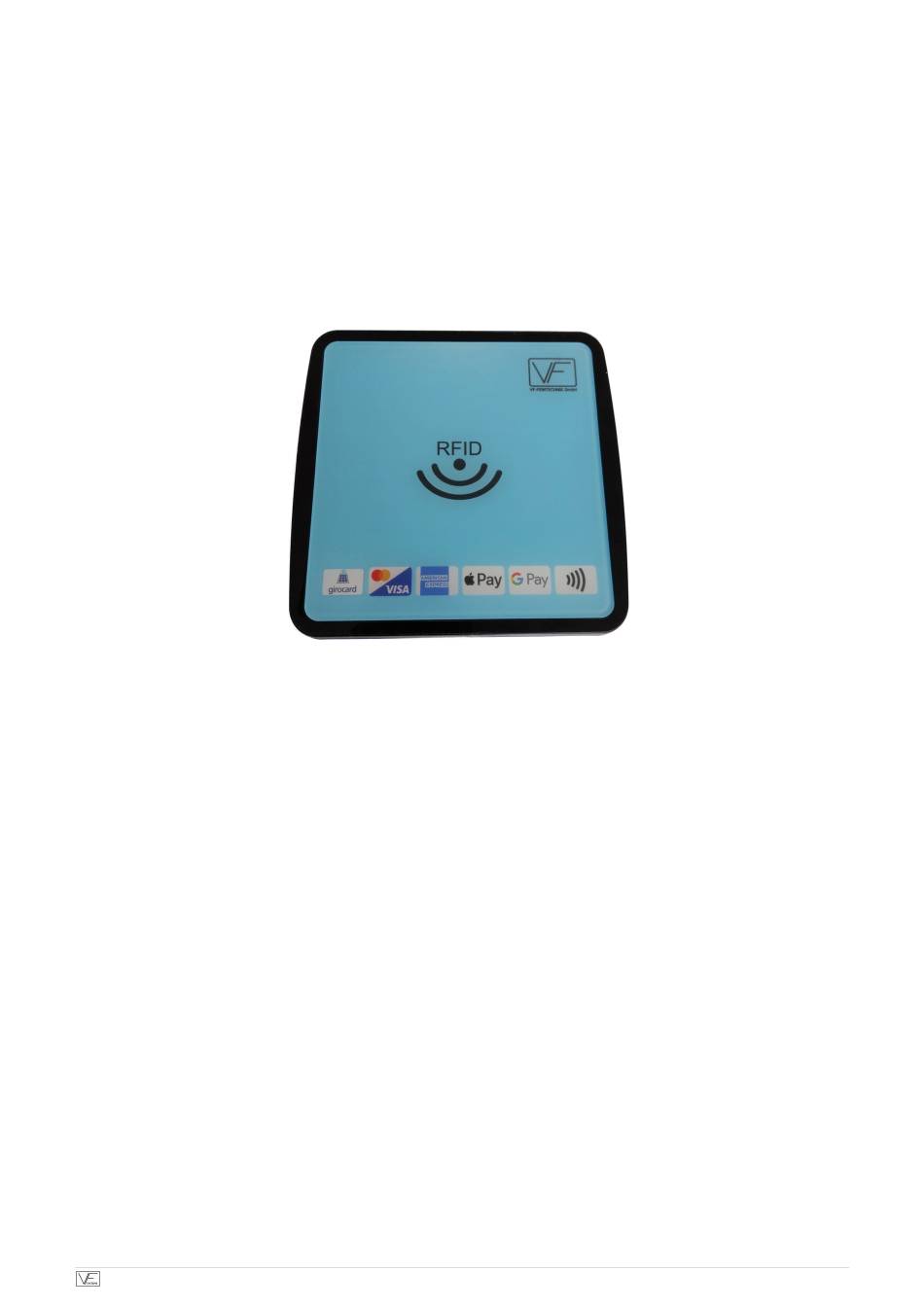

Betriebsanleitung VF VeriFlexx
Vers. 1.2
Betriebsanleitung für das VF
VeriFlexx System
Copyright VF-Systems GmbH - 2025
1
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für VF VeriFlexx System

  • Seite 1 Betriebsanleitung VF VeriFlexx Vers. 1.2 Betriebsanleitung für das VF VeriFlexx System Copyright VF-Systems GmbH - 2025...
  • Seite 2: Inhaltsverzeichnis

      6.1. Durchführung einer Datensicherung der VF VeriFlexx Reader-Parameter..........
  • Seite 3: Allgemeines

    Betriebsanleitung VF VeriFlexx Vers. 1.2 1. Allgemeines Diese Betriebsanleitung gibt wichtige Hinweise zur Installation des Zutrittskontrollsystems VF VeriFlexx für EC-, Kredit- und RFID- Karten. 2. Bestandteile des VF VeriFlexx Systems Das VF VeriFlex System besteht aus den folgenden Hauptkomponenten: 1. Controllerbox 2.
  • Seite 4: Vorbereitung Der Vf Veriflexx Hardware

    Betriebsanleitung VF VeriFlexx Vers. 1.2 3. Vorbereitung der VF VeriFlexx Hardware 3.1. Durchführung des Verbindungskabels Die Elektronik in der Anschlussbox wird mit einem 6-adrigen Verbindungskabel mit der Reader-Elektronik verbunden. Es kann z.B. ein Kabel vom Typ LIYCY 6 x 0,1 verwendet werden. Das Kabel wird durch eine der zwei Öffnungen im Readergehäuse geführt.
  • Seite 5: Readers

    Die Verbindung wird als 1:1 Verbindung ausgeführt, d.h. die Reihenfolge der Anordnung der Adern in der Controllerbox entspricht der im Reader. Abb. 12 veranschaulicht die Ausführung der Verbindung. Abb. 12. Verbindungsschema zwischen Controller- und Readerboard Copyright VF-Systems GmbH - 2025...
  • Seite 6: Anschluss Des Sensorkabels Auf Dem Readerboard

    Betriebsanleitung VF VeriFlexx Vers. 1.2 4.2. Anschluss des Sensorkabels auf dem Readerboard Abb. 13 zeigt den Anschluss des Sensors auf dem Readerboard. Die zwei Adern müssen an den dementsprechenden Klemmen angeschlossen werden. Abb. 13. Anschluss des Sensorkabels auf dem Readerboard 4.3.
  • Seite 7: Anschluss Von Türöffnern

    Schiebetürsystemen eingesetzt werden, bewirkt ein kurzzeitiger Stromimpuls das Öffnen der Tür. Bei dauerstrombetriebenen Türöffnern wird während der gesamten Türöffnungsphase ein Einschaltmagnet während der gesamten Dauer der Türöffnung bestromt. Abb. 16. Anschluss eines automatischen Türöffners - Impulsbetrieb Abb. 17. Anschluss eines dauerstrombetriebenen Türöffners - Permanentbetrieb Copyright VF-Systems GmbH - 2025...
  • Seite 8: Readers

    Betriebsanleitung VF VeriFlexx Vers. 1.2 5. Hardwarekonfiguration des Readers 5.1. Anschlusselemente des Readers Abb. 18. Reader Klemmleisten +12V GND GND GND GND +12 V +12 V +12 V Tab. 2. Spannung: Klemmleiste A GND Leser 12 V RS422 - A RS422 - B RS422 - Z RS422 - Y Rel. 1 Öffner Rel. 1 Mitte 12 V Rel. 1 Schließer Tab.
  • Seite 9: Softwarehinweise

    Widerherstellen der Parameter nach einer unbeabsichtigten Änderung der Reader- Konfiguration. 1. Starten Sie die VF-Kompakt Software durch Aufruf des Programms VF-Kompakt-Vx.xx.exe (x.xx = jeweilige Softwareversion). 2. Selektieren Sie einen COM-Port (Falls dies nicht möglich ist, wurde der virtuelle COM-POrt Treiber nicht oder fehlerhaft...
  • Seite 10 Betriebsanleitung VF VeriFlexx Vers. 1.2 3. Öffnen Sie den zuvor ausgewählten COM Port. 4. Die Programmoberfläche ist nun freigegeben (nicht mehr ausgegraut). 5. Klicken Sie auf den Butten Einstellungen Einlesen, um die Reader-Einstellungen einzulesen. Das Auslesen der Parameter wird anschließend bestätigt.
  • Seite 11: Einlesen Von Parametern Aus Einer Parameter-Backup-Datei Und Übertragung In Den

    File und klicken auf Öffnen. Die Reader-Parameter erscheinen daraufhin in der Oberfläche des Programms.  Die Daten werden zunächst noch nicht in den Reader übertragen. 2. Durck Klick auf Einstellungen übertragen, werden die zuvor in die Software eingelesenen Parameter in den Reader übertragen. Copyright VF-Systems GmbH - 2025...
  • Seite 12: Reader

    Betriebsanleitung VF VeriFlexx Vers. 1.2 7. Hinweise bei Problemen 7.1. Fehlertabelle Problem Problembehebung Software kann nicht mit dem Reader • Controllerbox eingeschalten? kommunizieren • Controllerbox über mitgeliefertes USB-Kabel mit dem Windows PC verbunden? • Virtueller USB - COM-Port Treiber richtig installiert? Tab.
  • Seite 13 Betriebsanleitung VF VeriFlexx Vers. 1.2 Abb. 22. Virtueller COM-Port-Treiber erscheint im Gerätemanager unter den Anschlüssen Copyright VF-Systems GmbH - 2025...
