Aircone Q6 WDMX
Der Aircone Q6 WDMX kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen
Modus ohne Controller betrieben werden.
Bedienfeld
Kontrollmodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld auf der Vorderseite können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der
erste Kanal, über den der Aircone vom Controller angesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 12 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Aircones verwenden.
Daher sollte die DMX-Adresse des ersten Aircone 1(001) sein. Die DMX-Adresse des zweiten Aircone sollte
1+12=13 (013) und die DMX-Adresse des dritten Aircone sollte 13+12=25 (025) sein, etc.
Stellen Sie sicher, dass sich die Kanäle nicht überschneiden, damit jedes einzelne Gerät korrekt
angesteuert werden kann. Wenn zwei oder mehreren Aircones ähnliche Adressen zugewiesen werden,
reagieren sie entsprechend ähnlich.
Steuerung:
Nachdem Sie allen Geräten eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Lichtpult
ansteuern.
Hinweis: Beim Einschalten erkennt das Gerät automatisch, ob es DMX-512-Daten empfängt.
Die „LED" des Bedienfelds blinkt nur, wenn am DMX-Eingang Daten empfangen werden.
Falls keine Daten empfangen werden, könnte eines der folgenden Probleme vorliegen:
•
Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Geräts angeschlossen.
•
Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Bestellnummer: 40314

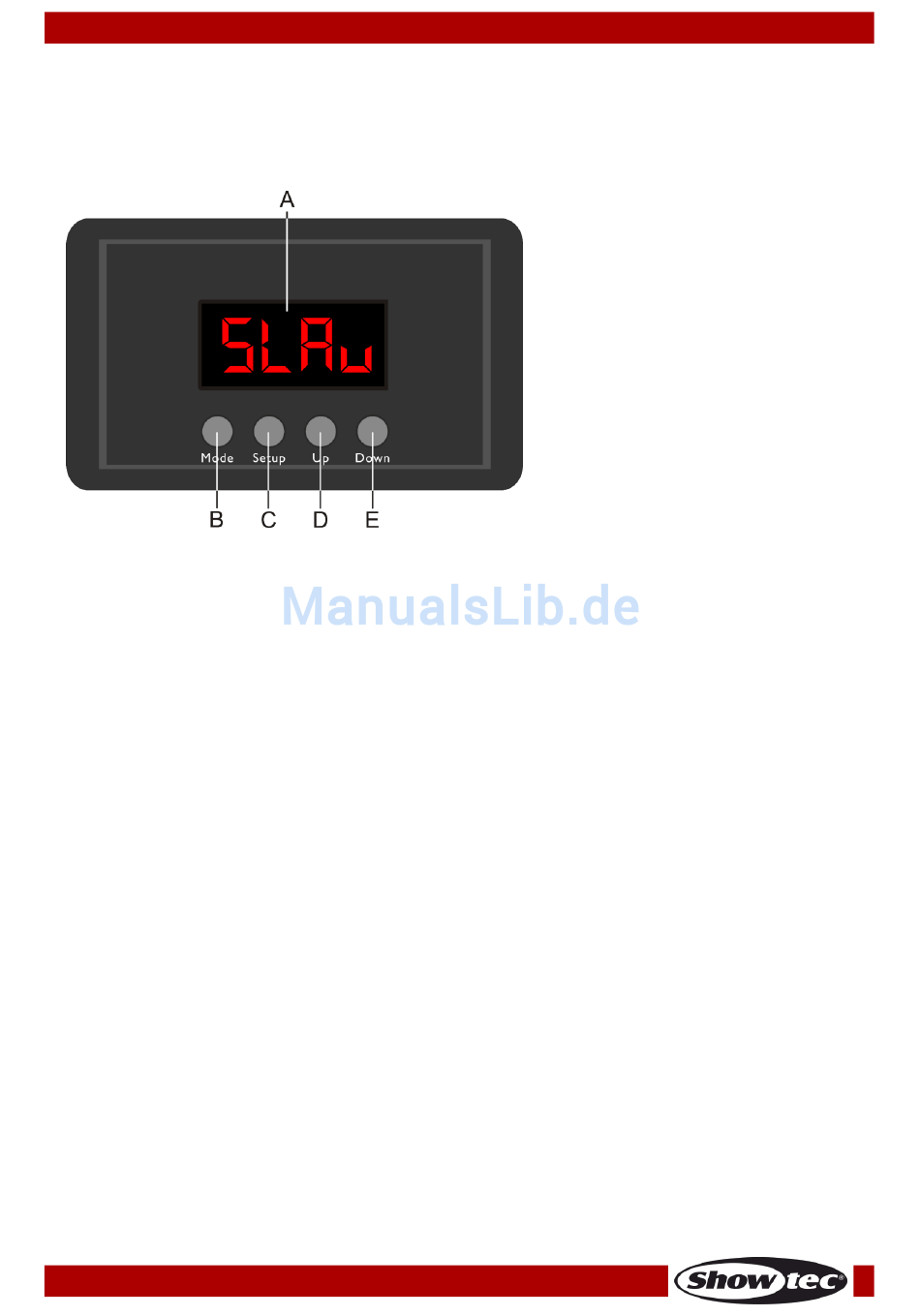

A) LED-Display
B)
C) SETUP-Taste
D) UP-Taste
E)
13
MODE-Taste
DOWN
Abb. 05
