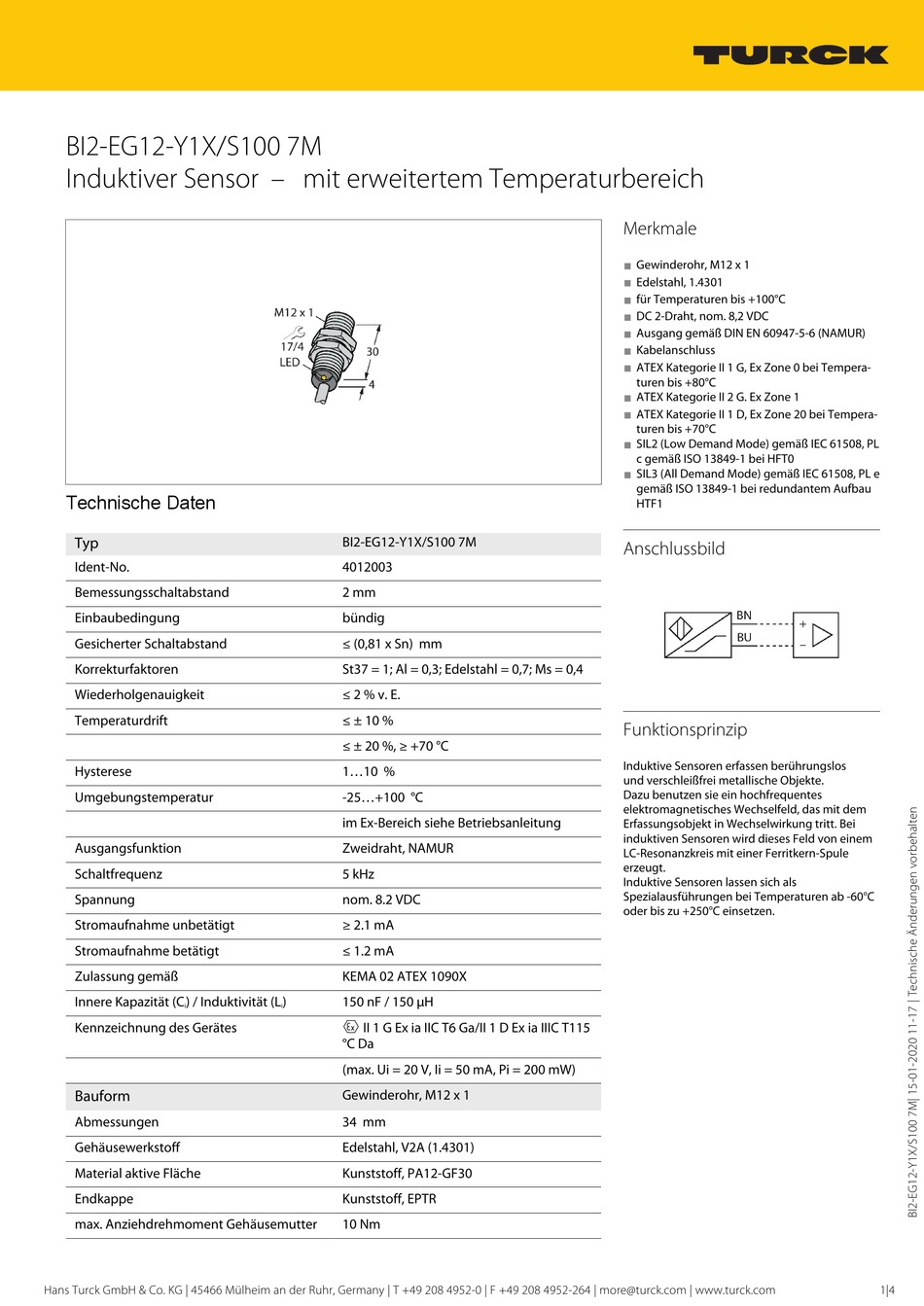

BI2-EG12-Y1X/S100 7M
Induktiver Sensor – mit erweitertem Temperaturbereich
Technische Daten
Typ
Ident-No.
Bemessungsschaltabstand
Einbaubedingung
Gesicherter Schaltabstand
Korrekturfaktoren
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Ausgangsfunktion
Schaltfrequenz
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Innere Kapazität (C
) / Induktivität (L
i
Kennzeichnung des Gerätes
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Endkappe
max. Anziehdrehmoment Gehäusemutter
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
BI2-EG12-Y1X/S100 7M
4012003
2 mm
bündig
≤ (0,81 x Sn)  mm
St37 = 1; Al = 0,3; Edelstahl = 0,7; Ms = 0,4
≤ 2 % v. E.
≤ ± 10 %
≤ ± 20 %, ≥ +70 °C
1...10  %
-25...+100  °C
im Ex-Bereich siehe Betriebsanleitung
Zweidraht, NAMUR
5 kHz
nom. 8.2 VDC
≥ 2.1 mA
≤ 1.2 mA
KEMA 02 ATEX 1090X
)
150 nF / 150 µH
i
É II 1 G Ex ia IIC T6 Ga/II 1 D Ex ia IIIC T115
°C Da
(max. Ui = 20 V, Ii = 50 mA, Pi = 200 mW)
Gewinderohr, M12 x 1
34  mm
Edelstahl, V2A (1.4301)
Kunststoff, PA12-GF30
Kunststoff, EPTR
10 Nm
Merkmale
Gewinderohr, M12 x 1
Edelstahl, 1.4301
für Temperaturen bis +100°C
DC 2‐Draht, nom. 8,2 VDC
Ausgang gemäß DIN EN 60947‐5‐6 (NAMUR)
Kabelanschluss
ATEX Kategorie II 1 G, Ex Zone 0 bei Tempera-
turen bis +80°C
ATEX Kategorie II 2 G. Ex Zone 1
ATEX Kategorie II 1 D, Ex Zone 20 bei Tempera-
turen bis +70°C
SIL2 (Low Demand Mode) gemäß IEC 61508, PL
c gemäß ISO 13849-1 bei HFT0
SIL3 (All Demand Mode) gemäß IEC 61508, PL e
gemäß ISO 13849-1 bei redundantem Aufbau
HTF1
Anschlussbild
Funktionsprinzip
Induktive Sensoren erfassen berührungslos
und verschleißfrei metallische Objekte.
Dazu benutzen sie ein hochfrequentes
elektromagnetisches Wechselfeld, das mit dem
Erfassungsobjekt in Wechselwirkung tritt. Bei
induktiven Sensoren wird dieses Feld von einem
LC‐Resonanzkreis mit einer Ferritkern‐Spule
erzeugt.
Induktive Sensoren lassen sich als
Spezialausführungen bei Temperaturen ab ‐60°C
oder bis zu +250°C einsetzen.
1|4
