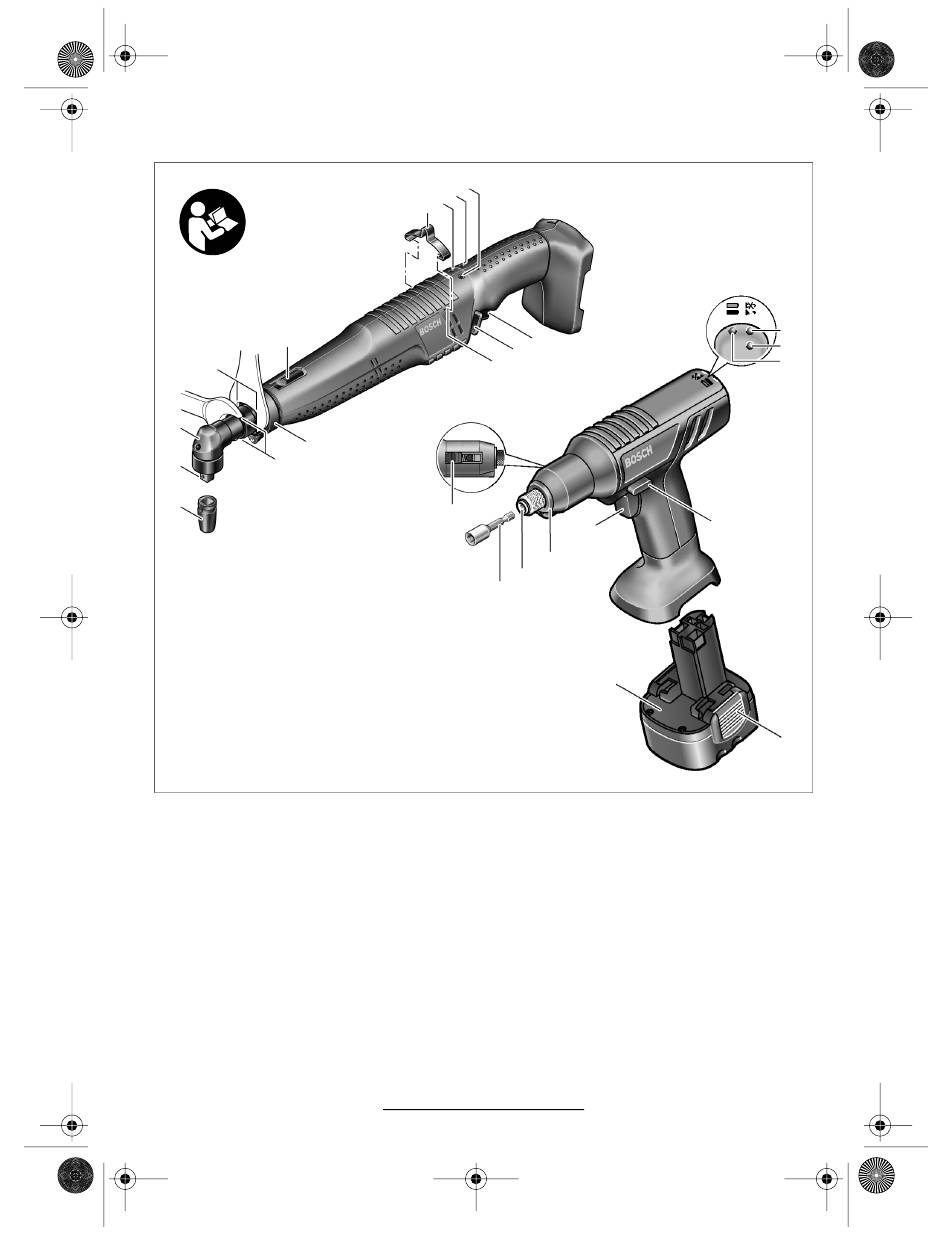

3 FUNKTIONSBESCHREIBUNG
7
6
5
4
3
15
2
16
1
1 Einsatzwerkzeug (z.B. Schraubernuss)
2 Werkzeugaufnahme
3 Winkelschraubkopf
4 Gabelschlüssel (27 mm)
5 Schlüsselfläche am Winkelkopfflansch
6 Gabelschlüssel (22 mm)
7 Schieber (Drehmomenteinstellung)
8 Aufhängebügel
9 LED-Anzeige Verschraubung
®
10 LED-Anzeige Bluetooth
3 609 929 A44 • (05.09) T
10 11
8 9
12
13
14
7
12
19
2
1
18
11 LED-Anzeige Akku-Ladezustand
12 Ein-Aus-Schalter
13 Rechts-Links-Umschaltung mit Einschaltsperre
14 Schlitze für Aufhängebügel
15 LED-Halter
16 Schlüsselfläche an der Überwurfmutter
17 Akku-Pack-Entriegelungstaste
18 Akku-Pack
19 Markierungsring
