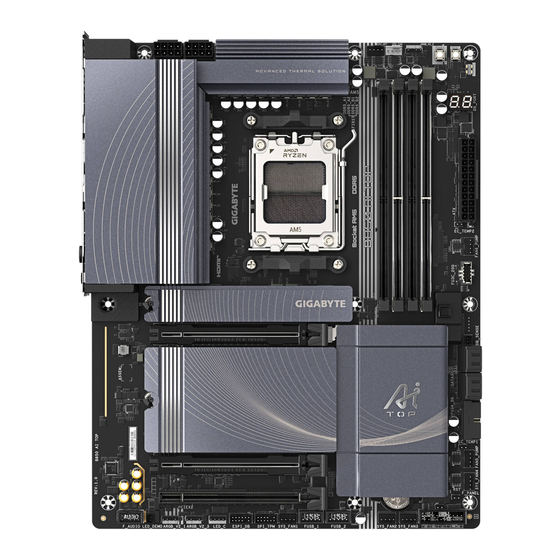

Gigabyte B850 AI TOP Benutzerhandbuch
Inhaltsverzeichnis
Quicklinks
B850 AI TOP
Benutzerhandbuch
Rev. 1002
GIGABYTE reduziert den Papierverbrauch zur Erfüllung der Verantwortung als
Erdbürger. Zudem reduzieren wir die Auswirkungen auf die globale Erwärmung, da die
Verpackungsmaterialien dieses Produktes recyclingfähig und wiederverwendbar sind.
GIGABYTE arbeitet gemeinsam mit Ihnen am Schutz der Umwelt.
Weitere Produktdetails finden Sie auf der Website von GIGABYTE.
Inhaltsverzeichnis
Verwandte Anleitungen für Gigabyte B850 AI TOP
Inhaltszusammenfassung für Gigabyte B850 AI TOP
- Seite 1 B850 AI TOP Benutzerhandbuch Rev. 1002 GIGABYTE reduziert den Papierverbrauch zur Erfüllung der Verantwortung als Erdbürger. Zudem reduzieren wir die Auswirkungen auf die globale Erwärmung, da die Verpackungsmaterialien dieses Produktes recyclingfähig und wiederverwendbar sind. GIGABYTE arbeitet gemeinsam mit Ihnen am Schutz der Umwelt.
-
Seite 2: Haftungsausschluss
Informationen in dieser Anleitung sind durch Urheberrechtsgesetze geschützt und Eigentum von GIGABYTE. GIGABYTE könnte von Zeit zu Zeit ohne Vorankündigungen Änderungen an den technischen Daten und Funktionen und Merkmalen in dieser Anleitung vornehmen. Kein Teil dieser Anleitung darf ohne vorherige schriftliche Zustimmung durch GIGABYTE in irgendeiner Form oder durch irgendein Mittel reproduziert, kopiert, übersetzt, übertragen oder veröffentlicht... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1 Produktvorstellung ...................4 Motherboard-Layout.................... 4 Motherboard-Block-Diagramm ................5 Lieferumfang ....................... 6 Kapitel 2 Hardwareinstallation ..................7 Vorsichtsmaßnahmen für die Installation ............7 Technische Daten des Produkts ................. 8 Installieren der CPU und des CPU-Kühlers ............12 Installieren des Arbeitsspeichers ..............15 Installieren einer Erweiterungskarte .............. -
Seite 4: Kapitel 1 Produktvorstellung
Kapitel 1 Produktvorstellung Motherboard-Layout ARGB_V2_2 CPU_FAN POWER RESET 12V_2X4_2 CPU_OPT 12V_2X4_1 HDMI USB 2.0 Hub QF_PLUS QFLED Socket AM5 DB_PORT (Hinweis) USB 3.2 Gen 1 Hub U3A_5G U4C_40G Marvell AQtion ® U310G_LAN1 AQC113C 10GbE LAN U310G_LAN2 Marvell AQtion ® EC_TEMP2 AQC113C 10GbE LAN M2_WIFI AUDIO... -
Seite 5: Motherboard-Block-Diagramm
Motherboard-Block-Diagramm PCI Express 5.0/4.0 CPU CLK+/- (100 MHz) (Hinweis) DDR5 5200/4800/4400 MT/s Schalter x16/x8/x4 (Hinweis) 2 M.2-Sockel 3 (M2A_CPU, M2B_CPU) oder BIOS AM5 CPU eSPI ® (PCIEX16) Super I/O 2 PCI Express x8 (PCIEX16, PCIEX8) 1 USB Type-C ® mit DisplayPort Alt Mode (Hinweis) 1 HDMI... -
Seite 6: Lieferumfang
Lieferumfang 5 B850 AI TOP Motherboard 5 Benutzerhandbuch 5 Kurzanleitung für die Installation 5 Eine Antenne 5 Zwei SATA-Kabel 5 Ein Rauscherkennungskabel 5 Zwei Thermistorkabel 5 Ein G-Anschluss 5 Ein M.2-Thermal-Pad 5 Zwei Packungen dicker/dünner M.2-Gummiauflagen * Der obige Lieferumfang dient nur der Veranschaulichung und die tatsächlichen Artikel können je nach erworbenem Produktpaket variieren. -
Seite 7: Kapitel 2 Hardwareinstallation
Kapitel 2 Hardwareinstallation Vorsichtsmaßnahmen für die Installation Das Motherboard enthält viele empfindliche elektronische Schaltungen und Komponenten, die durch elektrostatische Entladung (ESD) beschädigt werden können. Bitte lesen Sie sorgfältig das Benutzerhandbuch durch und befolgen die nachstehenden Anweisungen, bevor Sie die Installation beginnen: •... -
Seite 8: Technische Daten Des Produkts
™ Prozessoren der AMD Ryzen 8000-Serie/ ™ Prozessoren der AMD Ryzen 7000-Serie ™ (Auf der GIGABYTE-Website finden Sie die aktuelle Liste mit unterstützten CPUs.) Chipsatz AMD B850 Š Arbeitsspeicher Unterstützt DDR5-5200/4800/4400-MT/s-Arbeitsspeichermodule Š 4 x DDR5-DIMM-Sockel für bis zu 256 GB (64 GB einzelne DIMM-Kapazität) Š... - Seite 9 Erweiterungs- 1 x PCI Express x16-Steckplatz (PCIEX16), integriert in der CPU: Š AMD Ryzen 9000/7000-Prozessoren unterstützen PCIe 5.0 x16-Modus steckplätze ™ AMD Ryzen 8000-Serie-Phoenix 1-Prozessoren unterstützen PCIe-4.0-x8-Modus ™ AMD Ryzen 8000-Serie-Phoenix 2-Prozessoren unterstützen PCIe-4.0-x4-Modus ™ * Der PCIEX8-Steckplatz nutzt die Bandbreite gemeinsam mit dem PCIEX16-Steckplatz. Wenn der PCIEX8-Steckplatz belegt ist, arbeitet der PCIEX16-Steckplatz im bis zu x8- Modus.
- Seite 10 Interne 1 x 24-Pol. ATX-Netzteilanschluss Š Anschlüsse 2 x 8-pol. ATX 12V-Stromanschluss Š 1 x CPU-Lüftersockel Š 1 x CPU-Lüfter-/Wasserkühlpumpen-Stiftleiste Š 4 x Systemlüftersockel Š 2 x Systemlüfter-/Wasserkühlpumpen-Stiftleisten Š 3 x adressierbare RGB-Gen-2-LED-Streifen-Stiftleisten Š 1 x RGB-LED-Streifen-Stiftleiste Š 4 x SATA 6Gb/s-Anschlüsse Š...
- Seite 11 ATX Formfaktor; 30,5cm x 24,4cm Formfaktor Š * GIGABYTE behält sich das Recht vor, Änderungen an Produktspezifikationen und produktbezogene Daten ohne vorherige Ankün- digung vorzunehmen. & Bitte besuchen Sie zum Herunterladen der neuesten Version der Apps die Seite SERVICE/SUPPORT\ Utility auf der Website von GIGABYTE.
-
Seite 12: Installieren Der Cpu Und Des Cpu-Kühlers
Lesen Sie die folgenden Richtlinien, bevor Sie die CPU installieren: • Stellen Sie sicher, dass das Motherboard Ihre CPU unterstützt. (Auf der GIGABYTE-Website finden Sie die aktuelle Liste mit unterstützten CPUs.) • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie die CPU installieren. -
Seite 13: Installation Der Cpu
B. Installation der CPU Folgen Sie den nachstehenden Schritten, um die CPU richtig in den CPU-Sockel am Motherboard einzubauen. j D rücken Sie den CPU-Sockel-Hebel vor- sichtig nach unten und vom Steckplatz weg. k H eben Sie den Verriegelungshebel des CPU-Sockels vollständig an. -
Seite 14: Installation Des Cpu-Kühlers
C. Installation des CPU-Kühlers Achten Sie darauf, den CPU-Kühler nach Installation der CPU zu installieren. (Die tatsächliche Installation könnten je nach verwendetem CPU-Kühler variieren. Beachten Sie die Bedienungsanleitung für Ihren CPU-Kühler.) Tragen Sie eine gleichmäßige Schicht Wärmeleitpaste auf die Oberfläche der installierten CPU auf. -
Seite 15: Installieren Des Arbeitsspeichers
Speichers derselben Kapazität, Marke, Geschwindigkeit und mit identischen Chips empfohlen. (Aktuelle Informationen zu unterstützten Speichergeschwindigkeiten und Speichermodulen finden Sie auf der GIGABYTE-Website.) • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie das Speichermodul installieren. So vermeiden Sie einen Hardwareschaden. -
Seite 16: Installieren Einer Erweiterungskarte
6. Schalten Sie Ihren Computer ein. Öffnen Sie gegebenenfalls das BIOS-Setup, um notwendige BIOS- Einstellungsänderungen für Ihre Erweiterungskarte(n) vorzunehmen. 7. Installieren Sie den mit der Erweiterungskarte mitgelieferten Treiber unter Ihrem Betriebssystem. PCIEX16-Steckplatz & Einzelheiten zur Verwendung von PCIe EZ-Latch Plus finden Sie auf der Website von GIGABYTE. https://www.gigabyte.com/WebPage/922/removePCIE.html - 16 -... -
Seite 17: Rückblendenanschlüsse
Sie das USB-Flash-Laufwerk an diesen Anschluss anschließen. (Hinweis 2) (Hinweis 1) Tatsächliche Unterstützung kann je nach CPU variieren. (Hinweis 2) Aktivieren Sie die Funktion Q-Flash Plus, indem Sie für weitere Informationen auf die Seite „Einzigartige Merkmale:“ der Website von GIGABYTE navigieren. - 17 -... - Seite 18 Subwoofer-Lautsprecher an der Frontblende Sie können die Funktionalität eines Audioanschlusses mit der Audiosoftware ändern. Greifen Sie zur Konfiguration von 7.1-Kanal-Audio auf Audioeinstellungen der Audiosoftware zu. & Einzelheiten zur Konfiguration der Audiosoftware finden Sie auf der Website von GIGABYTE. https://www.gigabyte.com/WebPage/698/realtek1220-audio.html (Hinweis 1) Tatsächliche Unterstützung kann je nach CPU variieren.
-
Seite 19: Integrierte Tasten Und Leds
Die Reset-Taste bietet Ihnen verschiedene Funktionen zur Verwendung. Führen Sie die Taste zur Durchführung verschiedener Aufgaben durch, indem Sie zur Seite „BIOS-Setup“ auf der Website von GIGABYTE navigieren und für weitere Informationen nach „RST (MULTIKEY)“ suchen. Status-LEDs Die Status-LEDs zeigen an, ob CPU, Arbeitsspeicher, Grafikkarte und Betriebssystem nach dem Hochfahren des Systems richtig funktionieren. -
Seite 20: Interne Anschlüsse
Interne Anschlüsse 12V_2X4_1/12V_2X4_2 M2A_CPU/M2B_CPU/M2C_SB F_PANEL CPU_FAN F_AUDIO SYS_FAN1/2/3/4 FU3C_20G FAN5/6_PUMP FU3A_5G CPU_OPT FUSB_1/FUSB_2 EC_TEMP1/EC_TEMP2 SPI_TPM LED_C ARGB_V2_1/ARGB_V2_2/ARGB_V2_3 CLR_CMOS DB_SENSE SATA3 0/1/2/3 Lesen Sie die folgenden Richtlinien, bevor Sie externe Geräte anschließen: • Stellen Sie zunächst sicher, dass Ihre Geräte mit den zu benutzenden Anschlüssen kompatibel sind. •... - Seite 21 1/2) 12V_2X4_1/12V_2X4_2/ATX (2 x 4 12V-Stromanschlüsse und 2 x 12 Hauptstromanschlüsse) Über diesen Stromanschluss liefert das Netzteil allen Komponenten am Motherboard ausreichend Strom. Stellen Sie bitte vor dem Verbinden dieses Stromanschlusses sicher, dass die Stromversorgung ausgeschaltet ist und alle Der Stromanschluss hat ein narrensicheres Design. Verbinden Komponenten und Geräte richtig installiert sind.
- Seite 22 Wärmeabfuhr wird die Installation eines Systemlüfters im Gehäuse empfohlen. Die Stiftleiste bietet auch Geschwindigkeitssteuerung für eine Wasserkühlpumpe. Bitte navigieren Sie zur Seite „BIOS-Setup“ auf der Website von GIGABYTE und suchen Sie für weitere Informationen nach „Intelligenter Lüfter 6“. Pol-Nr. Funktion...
-
Seite 23: Anschluss
6) CPU_OPT (CPU-Lüfter-/Wasserkühlpumpen-Stiftleiste) Lüfter- und Pumpenstiftleiste ist 4-polig und besitzt ein narrensicheres Steckdesign. Die meisten Lüftersockel sind so ausgelegt, dass sie sich missbrauchsicher einfügen lassen. Achten Sie beim Anschluss eines Lüfterkabels darauf, dass es richtig ausgerichtet angeschlossen wird (der schwarze Anschlussdraht ist der Schutzleiter). - Seite 24 LED-Streifen führen. Schalten Sie die Lichter des LED-Streifens ein/aus, indem Sie zur Seite „Einzigartige Merkmale“ auf der Website von GIGABYTE navigieren. • Vermeiden Sie ungewöhnliches LED-Verhalten, indem Sie adressierbare RGB-Gen-1-LED- Streifen und adressierbarer RGB-Gen-2-LED-Streifen nicht gleichzeitig mit derselben Stiftleiste verbinden.
- Seite 25 DB_SENSE Navigieren Sie für weitere Informationen zur Geräuscherkennungsfunktion zur Seite „Einzigartige Merkmale“ auf der Website von GIGABYTE und suchen Sie nach „Lüftersteuerung“. Achten Sie vor Anschließen des Kabels an die Stiftleiste darauf, die Jumper-Kappe zu entfernen; bringen Sie die Jumper-Kappe wieder an, wenn die Stiftleiste nicht verwendet wird.
- Seite 26 M.2-PCIe-SSDs. Bitte beachten Sie, dass eine M.2-PCIe-SSD nicht zur Erstellung eines mit einer SATA-Festplatte eingerichteten RAID verwendet werden kann. Bitte navigieren Sie für Anweisungen zur Konfiguration eines RAID-Arrays die Seite „Ein RAID-Set konfigurieren“ auf der Website von GIGABYTE. M.2 EZ-Latch Click M.2 EZ-Latch Plus...
- Seite 27 M2B_CPU (Hinweis) M2C_SB (Hinweis) Tatsächliche Unterstützung kann je nach CPU variieren. & Einzelheiten zur Verwendung von M.2 EZ-Latch Click/M.2 EZ-Latch Plus finden Sie auf der Website von GIGABYTE. M.2-SSD-Installation mit M.2 EZ-Latch Click: https://www.gigabyte.com/WebPage/1048/M.2-EZ-Latch-Click.html M.2-SSD-Installation mit M.2 EZ-Latch Plus: https://www.gigabyte.com/WebPage/920/M2-latchplus.html M.2-SSD-Entfernung mit M.2 EZ-Latch Plus:...
- Seite 28 Diese Stelle wird mit dem Stromschalter an der Fronttafel des Gehäuses verbunden. Sie können die Art der Abschaltung Ihres Systems über den Ein-/Ausschalter konfigurieren (bitte navigieren Sie für weitere Informationen zur Seite „BIOS-Setup“ auf der Website von Gigabyte und suchen Sie nach „Soft-Abschaltung über Ein-/Austaste“.) •...
- Seite 29 F_USB3 F 14) F_AUDIO (Fronttafel-Audiosockel) Die Audiostiftleiste der Frontblende unterstützt High Definition- (HD-) Audio. Sie können Ihr Fronttafel- Audiomodul mit diesem Sockel verbinden. Stellen Sie sicher, dass die Kabelzuweisungen des Moduls mit den Polzuweisungen des Sockels am Motherboard übereinstimmen. Eine falsche Verbindung zwischen dem Modul und der Stiftleiste am Motherboard kann dazu führen, dass das Audiogerät nicht funktionieren kann oder sogar beschädigt wird.
- Seite 30 16) FU3A_5G (USB 3.2-Gen-1-Stiftleiste) Die Stiftleiste entspricht den USB 3.2 Gen 1- und USB 2.0-Spezifikationen und kann zwei USB-Ports bereitstellen. Zum Kauf der optionalen 3,5-Zoll-Frontblende, die zwei USB 3.2 Gen 1-Ports bietet, wenden Sie sich bitte an einen Händler in Ihrer Nähe. Pol-Nr.
- Seite 31 Die Reset-Steckbrücke (Jumper) bietet Ihnen verschiedene Funktionen zur Verwendung. Führen Sie die Taste zur Durchführung verschiedener Aufgaben durch, indem Sie zur Seite „BIOS-Setup“ auf der Website von GIGABYTE navigieren und für weitere Informationen nach „RST (MULTIKEY)“ suchen. - 31 -...
- Seite 32 • Nach dem Neustart des Systems rufen Sie das BIOS Setup auf und laden Sie die werksseitigen Standardeinstellungen (wählen Sie Load Optimized Defaults) oder konfigurieren Sie die BIOS- Einstellungen manuell (navigieren Sie für weitere Informationen zur Seite „BIOS-Setup“ auf der Website von GIGABYTE). S F_ 21) BAT (Batterie) Die Batterie liefert Strom, um die Daten (wie z.B.
-
Seite 33: Kapitel 3 Bios-Setup
Greifen Sie auf das BIOS-Setup-Programm zu, indem Sie die <Entfernen>-Taste beim Einschalten während des POST gedrückt halten. Verwenden Sie zur Aufrüstung des BIOS das Dienstprogramm GIGABYTE Q-Flash oder Q-Flash Plus. • Q-Flash ermöglicht dem Nutzer das schnelle und einfache Aufrüsten oder Sichern des BIOS ohne Aufrufen des Betriebssystems. -
Seite 34: Startbildschirm
Startbildschirm: Der folgende Startlogo-Bildschirm erscheint, wenn der Computer startet. Funktionstasten Funktionstasten. <ENTF>: BIOS SETUP\Q-FLASH Drücken Sie zum Aufrufen des BIOS-Setup oder zum Zugreifen auf das Dienstprogramm Q-Flash im BIOS-Setup die <Entfernen>-Taste. <F12>: STARTMENÜ Das Startmenü ermöglicht Ihnen die Festlegung des ersten Startgerätes ohne Aufrufen des BIOS-Setup. Verwenden Sie im Startmenü... -
Seite 35: Kapitel 4 Betriebssystem Und Treiber Installieren
Betriebssysteminstallation bereitstellen, beachten Sie die nachstehenden Schritte: Schritt 1: Rufen Sie die Website von GIGABYTE auf, suchen Sie nach der Website des Motherboard-Modells, laden Sie die Datei AMD RAID Preinstall Driver von der Seite Support\Download\SATA RAID/AHCI herunter, entpacken Sie die Datei und kopieren Sie die Dateien auf Ihr USB-Flash-Laufwerk. -
Seite 36: Treiberinstallation
Nach Installation des Betriebssystems erscheint ein Dialogfenster rechts unten am Desktop, das Sie fragt, ob Sie die Treiber und GIGABYTE-Anwendungen über GIGABYTE Control Center (GCC) herunterladen und installieren möchten. Klicken Sie zum Fortfahren mit der Installation auf Installieren. (Stellen Sie im BIOS-Setup sicher, dass Settings\IOPorts\GigabyteUtilitiesDownloaderConfiguration\GigabyteUtilitiesDownloader auf Aktiviert eingestellt ist.) -
Seite 37: Kapitel 5 Anhang
Eine M.2-PCIe-SSD kann nicht zur Einrichtung eines mit einer SATA-Festplatte eingerichteten RAID verwendet werden. (Hinweis) Nur an NVMe-SSDs mit Prozessoren der AMD Ryzen 9000-Serie verfügbar. ™ & Einzelheiten zur Konfiguration eines RAID-Arrays finden Sie auf der Website von GIGABYTE. https://www.gigabyte.com/WebPage/1080/amd800-raid.html - 37 -... -
Seite 38: Debug-Led-Codes
Debug-LED-Codes Regular Boot Code Description PEI Core is started. Pre-memory CPU initialization is started. 12~14 Reserved. Pre-memory North-Bridge initialization is started. 16~18 Reserved. Pre-memory South-Bridge initialization is started. 1A~2A Reserved. 2B~2F Memory initialization. Memory installed. 32~36 CPU PEI initialization. 37~3A IOH PEI initialization. - Seite 39 Code Description PCI Bus initialization is started. PCI Bus hot plug initialization. PCI Bus enumeration for detecting how many resources are requested. Check PCI device requested resources. Assign PCI device resources. Console Output devices connect (ex. Monitor is lighted). Console input devices connect (ex. PS2/USB keyboard/mouse are activated). Super IO initialization.
- Seite 40 Code Description USB device hot plug-in. PCI device hot plug. Clean-up of NVRAM. Reconfigure NVRAM settings. B8~BF Reserved. C0~CF Reserved. S3 Resume Code Description S3 Resume is stared (called from DXE IPL). Fill boot script data for S3 resume. Initializes VGA for S3 resume. OS S3 wake vector call.
- Seite 41 Code Description PCH initialization error. Some of the Architectural Protocols are not available. PCI resource allocation error. Out of Resources. No Space for Legacy Option ROM initialization. No Console Output Devices are found. No Console Input Devices are found. It is an invalid password. D9~DA Can't load Boot Option.
-
Seite 42: Regulatory Notices
Supplier's Declaration of Conformity 47 CFR § 2.1077 Compliance Information Product Name: Motherboard Trade Name: GIGABYTE Model Number: B850 AI TOP Responsible Party – U.S. Contact Information: G.B.T. Inc. Address: 17358 Railroad street, City Of Industry, CA91748 Tel.: 1-626-854-9338 Internet contact information: https://www.gigabyte.com FCC Compliance Statement: This device complies with Part 15 of the FCC Rules, Subpart B, Unintentional Radiators. - Seite 43 European Commission Delegated Directive (EU) 2015/863 Statement I prodotti con il marchio CE sono conformi con una o più delle seguenti GIGABYTE products have not intended to add and safe from hazardous Direttive UE, come applicabile: Direttiva EMC 2014/30/UE, Direttiva sulla substances (Cd, Pb, Hg, Cr+6, PBDE, PBB, DEHP, BBP, DBP and DIBP).
- Seite 44 European Community Directive R&TTE Directive Compliance Statement: This equipment complies with all the requirements and other relevant provisions of Radio Equipment Directive 2014/53/EU. The IEEE 802.11 wireless LAN 5.15 GHz–5.35 GHz and/or Wi-Fi 6E Low Power Indoor 5.945 GHz–6.425 GHz (or 5.925 GHz–6.425 GHz in UK) frequency bands are restricted for indoor use only in all countries listed in the matrix below.
-
Seite 45: Kontakt
Kontakt GIGA-BYTE TECHNOLOGY CO., LTD. Adresse: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231 Tel.: +886-2-8912-4000, Fax: +886-2-8912-4005 Technischer und nicht-technischer Support (Vertrieb/Marketing): https://esupport.gigabyte.com Webadresse (Englisch): https://www.gigabyte.com Webadresse (Chinesisch): https://www.gigabyte.com/tw E-Support von GIGABYTE • Technische oder nicht-technische (Vertrieb/Marketing) Fragen bitte unter folgendem Link stellen: https://esupport.gigabyte.com...
