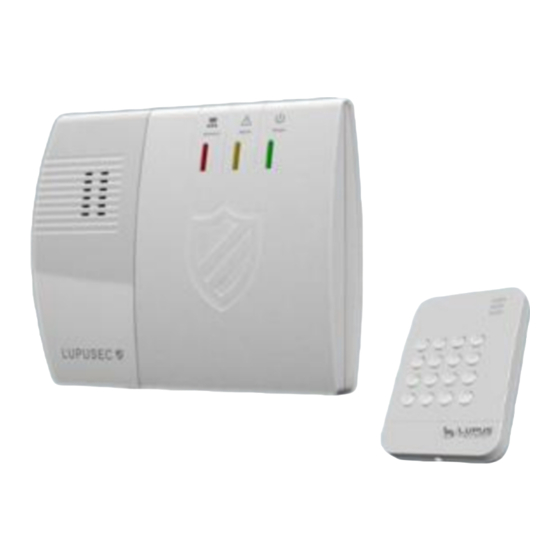

Lupus LUPUSEC-XT1 Handbuch

Funkalarmanlage
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Einleitung ................................................................................................................................................. 4
Haftungsausschluss.................................................................................................................... 4
Wichtige Sicherheitshinweise ..................................................................................................... 6
Sollten Sie Fehler feststellen ...................................................................................................... 7
Bestimmungsgemäßer Einsatz ................................................................................................... 7
Beschreibung der Hardware .................................................................................................................... 8
Lieferumfang ............................................................................................................................... 8
Die LUPUSEC-XT1 in Betrieb nehmen ................................................................................................... 9
Die Zentrale ................................................................................................................................ 9
Installationsort ............................................................................................................................. 9
Installation der Zentrale ............................................................................................................ 10
Die Zentrale anschließen .......................................................................................................... 10
Das Hauptinterface der LUPUSEC-XT1 ................................................................................................ 13
Menübeschreibung ................................................................................................................................ 14
Home-Menü .......................................................................................................................................... 14
Übersicht ................................................................................................................................... 14
Historie ...................................................................................................................................... 17
Bildereignisse ........................................................................................................................... 17
Zeitfenster ................................................................................................................................. 18
PIN Codes ................................................................................................................................ 19
Menü Zentrale........................................................................................................................................ 20
Status ........................................................................................................................................ 20
Einstellungen ............................................................................................................................ 21
Sirene ....................................................................................................................................... 24
Datum & Zeit ............................................................................................................................. 25
Sensoren Menü .................................................................................................................................... 26
Liste .......................................................................................................................................... 26
Sensoren Einstellungen ............................................................................................................ 28
Hinzufügen ................................................................................................................................ 30
Reichweite ................................................................................................................................ 31
Bypass ...................................................................................................................................... 32
Geräte ....................................................................................................................................... 33
Funksteckdosen (PSS) ............................................................................................................. 34
Netzwerk Menü ..................................................................................................................................... 35
Einstellungen ............................................................................................................................ 35
DNS .......................................................................................................................................... 36
UPnP ........................................................................................................................................ 37
Kameras ................................................................................................................................... 38

Inhaltsverzeichnis

XT1 Version 2.2

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lupus LUPUSEC-XT1

Inhaltszusammenfassung für Lupus LUPUSEC-XT1

  • Seite 1: Inhaltsverzeichnis

    Sollten Sie Fehler feststellen ...................... 7 Bestimmungsgemäßer Einsatz ....................7 Beschreibung der Hardware ........................8 Lieferumfang ..........................8 Die LUPUSEC-XT1 in Betrieb nehmen ....................9 Die Zentrale ..........................9 Installationsort ..........................9 Installation der Zentrale ......................10 Die Zentrale anschließen ......................10 Das Hauptinterface der LUPUSEC-XT1 ....................
  • Seite 2 Logbuch ............................ 54 Fernzugriff über das Internet ......................... 55 Dynamic DNS-Konto erstellen ....................57 Zugriff mit Ihrem iPhone ......................62 Die Oberfläche der LUPUSEC-XT1-Mobile Ansicht (Iphone) ..........64 Zugriff mit der LUPUSEC-Android App ..................68 Profilliste........................69 Hauptmenü ........................70 Navigation innerhalb der App ..................
  • Seite 3 Funksteckdosen (PSS) ......................94 Funksteckdose in Betrieb nehmen ................94 Glasbruchmelder ........................96 Den Glasbruchmelder in Betrieb nehmen ..............96 PIR-Netzwerkkamera........................ 98 Die PIR-Netzwerkkamera in Betrieb nehmen .............. 99 Temperatursensor ........................101 Den Temperatursensor in Betrieb nehmen ..............101 Temperatursensor mit Display ....................102 Den Temperatursensor in Betrieb nehmen ..............

  • Seite 4: Einleitung

    Einleitung Vielen Dank für den Kauf der LUPUSEC-XT1 Funkalarmanlage. Bevor Sie die Anlage in Betrieb nehmen, lesen Sie die folgenden Sicherheits- und Installationshinweise aufmerksam und sorgfältig durch. Die Beachtung dieser Anleitung ist zwingend notwendig um einen gefahrlosen Betrieb sicherzustellen. Bei Fragen wenden Sie sich an Ihren Fachhändler oder direkt an LUPUS-Electronics.
  • Seite 5 UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU VERMINDERN, DÜRFEN SIE DAS GERÄT ZU KEINER ZEIT NÄSSE ODER FEUCHTIGKEIT AUSSETZEN! Sämtliche von LUPUS-Electronics GmbH angebotenen bleifreien Produkte erfüllen die Anforderungen der europäischen Richtlinie zur Beschränkung der Verwendung gefährlicher Substanzen (RoHS). Dies bedeutet, dass sowohl der Herstellungsprozess als auch die Produkte absolut „bleifrei“...

  • Seite 6: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Warnung Bei Schäden, die auf Nichtbeachtung dieser Bedienungsanleitung zurückzuführen sind, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung. Bei Personen und/ oder Sachschäden, die auf unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise zurückzuführen sind, übernehmen wir keine Haftung. In solchen Fällen entfällt jeder Garantieanspruch! Diese Funk-Alarmanlage wurde mit einem hochwertigen Gehäuse ausgestattet.

  • Seite 7: Sollten Sie Fehler Feststellen

     Zur Reinigung der Oberfläche der Alarmzentrale verwenden Sie ein halbfeuchtes Tuch und reiben Sie die Oberfläche anschließend trocken. Reinigungsmittel können die Oberfläche der Alarmzentrale beschädigen. Sollten Sie Fehler feststellen Falls Fehler auftreten sollten, ziehen Sie den Strom der Alarmanlage und kontaktieren Sie Ihren Lieferanten.

  • Seite 8: Beschreibung Der Hardware

    3. Power-LED 1. Batterie Ein- / Ausschalter 2. Stromanschluss 3. Anlernen-Knopf 4. LAN-Anschluss Lieferumfang Bitte prüfen Sie sofort nach Erhalt der LUPUSEC-XT1, ob sich folgende Teile im Lieferumfang des Produkts befinden:  Alarmanlage LUPUSEC-XT1  Bohrschablone  Schraubenset  LAN-Kabel ...

  • Seite 9: Die Lupusec-Xt1 In Betrieb Nehmen

    Die LUPUSEC-XT1 in Betrieb nehmen Die folgenden Seiten beschreiben Ihnen Schritt für Schritt die Installation und Inbetriebnahme Ihrer LUPUSEC-XT1. Befolgen Sie die Anweisungen genau, um Schäden an der Anlage zu vermeiden. Lesen Sie dieses Handbuch vor Inbetriebnahme gründlich durch. Auf unserer Webseite (www.lupus-electronics.de) finden Sie außerdem auf der Produktseite der XT1 Installationsvideos.

  • Seite 10: Installation Der Zentrale

    Gefahr für Sie selbst, sondern auch für andere Personen dar. Installation der Zentrale Sie können die LUPUSEC-XT1 entweder an einem zentralen Ort aufstellen oder fest an einer Wand montieren. Für letzteres liegen Schrauben, Dübel und eine Lochschablone im Lieferumfang bereit.
  • Seite 11 2. Stecken Sie das LAN-Kabel an die Zentrale an und verbinden es dann mit Ihrem Router. Die meisten Router haben mehrere Anschlüsse für Endgeräte. oder Drahtlos (WLAN) 3. Sind diese angeschlossen, startet die Zentrale. Die LED Powersollte nun grün leuchten, die LED Network blinkt grün, wenn das Netzwerk erfolgreich erkannt wurde.
  • Seite 12 4. Nehmen Sie die Gummiabdeckung ab und schalten Sie den Batterieschalter (1) auf AN. Hinweis: Bei einem Stromausfall kann die Zentrale ca. 8Std. über den internen Akku mit Strom versorgt werden 5. Legen Sie nun an Ihrem PC die mitgelieferte Software-CD ein. 6.

  • Seite 13: Das Hauptinterface Der Lupusec-Xt1

    Rekorder sehen (falls vorhanden). Um das Hauptmenü der Zentrale zu öffnen, gehen Sie wie beschrieben vor: 1. Starten Sie die Verknüpfung „LUPUSEC-XT1 Netzwerkfinder“ von der CD (oder geben Sie die IP-Adresse der XT1 - falls schon bekannt - in Ihren Browser ein).

  • Seite 14: Menübeschreibung

    Bildereignisse, Zeitfenster und PIN Codes. Übersicht Das Hauptfenster der LUPUSEC-XT1 bietet Ihnen alle wichtigen Informationen über den Status Ihrer Alarmanlage. Hier sehen Sie auf einen Blick, ob z.B. ein Fenster noch offen steht, ein Alarm ausgelöst wurde, eine Batterie zur Neige geht oder ein aktuelles Live-Bild Ihrer LUPUSNET HD-Kamera (nicht im Lieferumfang).
  • Seite 15 1. Das Hauptmenü: Dies ist die Hauptkontrolle der XT1. Alle Funktionen lassen sich über dieses Menü konfigurieren. 2. Batteriestatus, Datum und Uhrzeit: Hier sehen Sie den Batterie-Status aller an das System angeschlossenen Sensoren. Wenn eine Batterie eines oder mehrerer Sensoren schwach oder leer ist, wird hier ein roter Punkt angezeigt.
  • Seite 16 Hier sehen Sie die letzten Bildaufnahmen der PIR-Kamera(s). 8. Das LUPUS Kameras-Widget: In diesem Widget sehen Sie aktuelle Bilder Ihrer LUPUS Kameras oder Rekorder. Diese müssen allerdings zuvor im Menü Netzwerk  Kameras konfiguriert worden sein. Die PIR-Netzwerkkamera kann „nur“ Bilder schießen im Alarmzustand aber keinen Livestream anzeigen...

  • Seite 17: Historie

    Historie In der Historie sehen Sie alle Statusänderungen der Alarmanlage. Jede Systemmeldung und jede Scharf- oder Unscharf Schaltung wird in der Historie mit Datum und Uhrzeit aufgelistet. Hier können Sie alle kürzlichen Sensorereignisse sehen. Diese sind sortiert nach Datum, Uhrzeit, Sensorname und Ereignis. Bildereignisse Unter Bildereignisse finden Sie alle kürzlich aufgenommenen Bewegungsaufnahmen Ihrer PIR-Kameras.

  • Seite 18: Zeitfenster

    Zeitfenster Das Bewegungszeitfenster dient in der Regel zur Überwachung von pflegebedürftigen Personen. In der ersten Option „Registriert generell alle Bewegungen“ benachrichtigt Sie die Zentrale über jede Bewegung. In der zweiten Option können Sie einen Start-Timer angeben, der für eine bestimmte Zeit läuft (30, 60, 90, 120 Min).

  • Seite 19: Pin Codes

    PIN Codes Hier können Sie unterschiedlichen Benutzern das Scharf- bzw. Unscharf- stellen mit dem Keypad und Ihrem eigenen Code ermöglichen. Eingabe nur mit max. 4 Ziffern möglich, der Benutzernamen kann Optional vergeben werden. Mit der „Melden“ Option können Sie bei Verwendung des jeweiligen Pins benachrichtigt werden.

  • Seite 20: Menü Zentrale

    Die Sendeleistung zeigt an, wie gut die Signalübertragung in ihrer jetzigen Umgebung ist. Je kleiner die Zahl desto optimaler sind die Bedingungen vor Ort. Zentrale Kontrolle: Hier können Sie die LUPUSEC-XT1 neustarten oder die Alarmanlage scharf- oder unscharf schalten, sowie in den „Home-Modus“ versetzen.

  • Seite 21: Einstellungen

    Einstellungen Zeit Einstellungen  Verzögerung beim Betreten Wird das Haus betreten, wenn sich die LUPUSEC-XT1 in der Scharfschaltung befindet, benötigen Sie möglicherweise einige Zeit, um z.B. den Code im Keypad einzugeben. Diese Zeit bis zur Alarmierung, kann hier angegeben werden. Allerdings ist diese Verzögerungszeit nur bei Sensoren mit der Eigenschaft „Eingangsbereich“...

  • Seite 22: Alarmdauer

    Wurde der Home-Modus aktiviert und ein Sensor mit der Eigenschaft „Home- Entry“ wird ausgelöst, erfolgt erst nach der hier angegebenen Zeit ein Alarm. Dies gibt Ihnen genug Zeit die XT1 vorher zu entschärfen.  Verzögerung beim Verlassen (Home Modus) Wird der Home-Modus aktiviert, zum Beispiel über das Keypad, benötigt man möglicherweise noch Zeit zum Verlassen.

  • Seite 23: Klingelton Für Eingangsbereiche

    „Eingangsbereich“ Sensors ausgegeben werden soll. Dies gilt nur für Sensoren mit der Eigenschaft „Eingangsbereich“. Weitere Einstellungen  Fernbedienungen Hier können Sie angeben, ob die LUPUSEC-XT1 Fernbedienung die Alarmanlage scharf- oder unscharf stellen darf oder den Home-Modus aktivieren kann.  Scharfschaltung erzwingen o Aus: Schalten Sie das System trotz Fehlern (Systemfehler, Batterien, Netzversorgung, Geöffnete Melder bzw.

  • Seite 24: Sirene

    Sirene Sirenen Kontrolle Alarmton Aktiviert oder deaktiviert für einen temporären Test die eingebaute Sirene der XT1- Zentrale. Hiermit kann man keine zusätzlich angelernten Sirenen testen! Einstellung Interne Sirene (Zentrale) Hier kann man einstellen bei welchen Fällen die interne Sirene der Alarmzentrale aktiviert werden soll.

  • Seite 25: Datum & Zeit

    Geben Sie hier die Zeitzone an, in der Sie sich aktuell befinden. In Deutschland wird GMT+1 verwendet. Internet Zeit  Automatische Synchronisation mit Internetzeitserver Wenn Sie diese Option aktivieren, wird die Uhrzeit der LUPUSEC-XT1 in regelmäßigen Zeitabständen mit dem angegebenen Internetzeitserver (falls erreichbar) abgeglichen.  Server Wählen Sie aus der Liste einen Zeitserver aus, mit dem die aktuelle Zeit...

  • Seite 26: Sensoren Menü

    Geräte und Funksteckdosen. Liste Im Sensor Menü „Liste“ finden Sie eine Liste aller mit der LUPUSEC-XT1 verbunden Sensoren. Diese werden Ihnen aufgelistet nach Typ, Zonen Nr., Name, Eigenschaft, Zustand, Batterie, Sabotagekontakt und Bypass. In der letzten Spalte haben Sie die Möglichkeit die Eigenschaften der Sensoren über „Ändern“...

  • Seite 27: Eigenschaft

     Typ Der Typ des Sensors wird angezeigt, z.B. „Türkontakt“ für einen Fenster- / Türkontakt.  Zonen Nr. Die Nummer der Zone wird angezeigt. Dies ist eine fortlaufende Nummer, die beim Hinzufügen des Sensors erstellt wird. Wichtig ist diese Nummer für Funkschalter (Funksteckdose oder Unterputzrelais) für die man eine Home Automationsregel einstellen möchte.

  • Seite 28: Sensoren Einstellungen

    Hinweise: o Wurde während der Verzögerungszeit die Alarmzentrale nicht entschärft, wird ein Alarm ausgelöst. o Befindet sich die LUPUSEC-XT1 im „Unscharf-Modus“, wird die Zentrale ein „Ding-Dong“ ausgeben, wenn der Sensor auslöst. Vorausgesetzt diese Funktion wurde unter „Zentrale“  „Einstellungen“  „Klingelton für Eingangsbereiche“ aktiviert.

  • Seite 29: Technischer Alarm

    Event Code (#130) übermittelt.  Hinweise: o Wurde während der Verzögerungszeit die Alarmzentrale nicht entschärft wird alarmiert. o Befindet sich die LUPUSEC-XT1 im „Scharf-Modus“, wird die Zentrale einen normalen Einbruch-Alarm melden, wenn ein Sensor mit der Eigenschaft „Home-Entry“ ausgelöst wird.  24 Stunden Ein Sensor mit der Eigenschaft „24 Stunden“...

  • Seite 30: Hinzufügen

    Hinzufügen Im Menü „Hinzufügen“ können Sie Sensoren der LUPUSEC-XT1 hinzufügen. Einfach neben „Hinzufügen“ auf „Start“ klicken, um die Sensorsuche zu starten. Starten Sie nun den Test-(„Anlern“-)Modus am zu installierenden Sensor. Wie die jeweiligen Sensoren gestartet werden, lesen Sie in den Sensorbeschreibungen. Meist befindet sich am Sensor ein Knopf, der für eine bestimmte Zeit gedrückt werden muss.

  • Seite 31: Reichweite

    Reichweite Mit der Funktion „Reichweite“ können Sie die Sensoren-Reichweite testen. Haben Sie einen Sensor erfolgreich hinzugefügt, klicken Sie im Menü „Reichweite“ auf „Start“. Begeben Sie sich nun mit dem Sensor an den gewünschten Installationspunkt. Drücken Sie dann den Test-Button am Sensor für eine bestimmte Zeit (vgl.

  • Seite 32: Bypass

    Im Menü „Bypass“ können Sie Sensoren (nur) für die nächste Scharfstellung der Alarmanlage deaktivieren. Diese können dann keinen Alarm mehr auslösen, egal in welchem Modus sich die LUPUSEC-XT1 befindet. In der Tabelle werden alle Sensortypen, Zonen-Nummern und Sensornamen angezeigt und ob bereits eine „Überbrückung“ des Sensors aktiv ist. Um einen Sensor einmalig zu deaktivieren, klicken Sie in der letzten Spalte in der Zeile des gewünschten Sensors auf „Bypass“.

  • Seite 33: Geräte

    Geräte / Sirenen Im Menü „Sensoren“  „Geräte“ können Sie alle externen Sirenen konfigurieren oder zusätzliche Geräte der LUPUSEC-XT1 hinzufügen. Hierzu zählen Funkrepeater und Funkrelais. Für das Anlernen der Geräte klicken Sie auf „Hinzufügen / Einstellen“. Aktivieren Sie nun an dem Gerät den „Anlern-Modus“. Die Funktionsbeschreibung finden Sie unter dem Menü...

  • Seite 34: Funksteckdosen (Pss)

     Ton für Eingangsbereiche Wenn diese Funktion eingeschaltet ist, wird die Sirene über die Dauer des definierten Verzögerungszeitraums bis zur Scharfschaltung Bestätigungstöne wiedergeben. Um den Hinweiston der Sirene(n) beim Betreten oder Verlassen zu deaktivieren, gehen Sie wie folgt vor: o Klicken Sie auf „Ton für Entry-Zones“  „Aus“ o Klicken Sie darunter auf „OK“...

  • Seite 35: Netzwerk Menü

    Im Menü Netzwerk finden Sie das Menü Einstellungen, DNS, UPnP und Kameras. Einstellungen Im Menü Netzwerk-Einstellungen können Sie die IP-Adresse der LUPUSEC-XT1 einstellen. Wir empfehlen die Standardeinstellung „IP Adresse automatisch beziehen (DCHP)“ solange sich in Ihrem Netzwerk ein Internet-Router befindet. Somit erhält die Alarmanlage automatisch vom Router eine passende Adresse.

  • Seite 36: Dns

    Ihr Provider (z.B. Telekom) Ihrem Router spätestens alle 24h eine neue IP-Adresse vergibt, benötigen Sie einen DDNS-Hostnamen, der mit Ihrer aktuellen IP-Adresse verknüpft wird. Hierzu bietet LUPUS einen eigenen kostenfreien Service an. Diesen finden Sie nach Login auf der LUPUS-Electronics Webseite unter „Mein-Konto“.

  • Seite 37: Upnp

    UPnP Aktiviere UPnP: Mit der UPnP-Funktion kann die LUPUSEC-XT1 von jedem Windows 7 PC im Lokalen Netzwerk gefunden und aufgerufen werden, ohne die IP- Adresse angeben zu müssen. Die Anlage wird direkt in der Netzwerkumgebung angezeigt. Aktiviere UPnP Port Weiterleitungen: Wenn Sie die Port-Weiterleitungsfunktion aktivieren und einen UPnP-fähigen Router besitzen, kann die Alarmanlage direkt die...

  • Seite 38: Kameras

    Kameras Im Menü Kameras können Sie der LUPUSEC-XT1 alle LUPUSNET HD IP-Kameras als auch die LUPUSTEC-LE800+ und LE800 D1-Serie einbinden. Maximal können Sie vier Kameras hinzufügen:  Um eine LUPUSNETHD-IP Kamera hinzuzufügen, müssen Sie einen Link nach folgender Syntax in eines der vier Felder „URL Kamera“ eintragen: http://Benutzername:Passwort@Camera-IP- ADRESSE:PORT/GetData.cgi?CH=Streamnummer...
  • Seite 39 Beispiel für die Einbindung eines Videorekorders: Benutzername: test Passwort: test DVR-Adresse: lupus.dvrdns.org Port: 10001 Kamerabild/Kanal 1: /cgi-bin/net_jpeg.cgi?ch=0 Hinweis: Man muss beim Kanaleinbinden eines DVR‘-s immer 1 vom Kanal abziehen. Kanal 4 entspricht also ch=3, Kanal 1 ch=0. Auf unser Beispiel angewendet würde der Link nun so aussehen: http://test:test@lupus.dvrdns.org:10001/cgi-bin/net_jpeg.cgi?ch=0...

  • Seite 40: Menü Einstellung

    Um das Menü „Contact ID“ verwenden zu können, müssen Sie den Service einer Wachzentrale in Anspruch nehmen. Die Wachzentrale kann dann mit Ihrer LUPUSEC-XT1 gekoppelt werden, so dass der Wachdienst über jede wichtige Statusänderung informiert wird und gegebenenfalls reagieren kann.

  • Seite 41: Sondercodes

    „Automatischen Anmeldebenachrichtigung“. Danach sendet die Zentrale ihre regelmäßigen Reports gemäß der Einstellung. Sondercodes Im Menü „Sondercodes“ der LUPUSEC-XT1 können Sie unter „Sondercodes“ den „Code für stillen Alarm“ und den „Errichter Code“ eingeben. Unter „Temporärer Code“ wird der Temporäre Code eingetragen: Code für stillen Alarm: Müssen Sie unter Zwang den Code eingeben, können Sie...

  • Seite 42: Sms

    Die LUPUSEC-XT1 kann im Alarmfall eine SMS versenden. Diese können Sie an den Wachdienst, sowie an Ihre privaten Mobiltelefone versenden. Wenn Sie eine SMS an den Wachdienst versenden, können Sie vor die Telefonnummer ggf. Ihre Kundenkonto-/ oder ID-Nummer angeben: z.B.
  • Seite 43 SMS Einstellungen: Hier gibt man die Zugangsdaten eines Drittanbieters an. Derzeit wird „nur“ der SMS- Anbieter „Smstrade.de“ gelistet. Möglicherweise werden weitere Anbieter folgen. Um den SMS-Dienst (über Internet) nutzen zu können, öffnen Sie die Webseite des Anbieters www.smstrade.de. Erstellen Sie hier ein kostenloses Konto unter „Anmelden“.
  • Seite 44 Diesen Gateway Key kopieren Sie in das Feld „Key“ der LUPUSEC-XT1: Route: Unter Route stehen Ihnen in einem Auswahlfeld drei Optionen zur Verfügung: Basic, Gold und Direkt. Smstrade.de bietet je nach Auswahl unterschiedliche Leistungen an: Basic Gold Direct Angebot Erklärung...

  • Seite 45: Antwort Beschreibung

    Informationen erhalten Sie hierzu auf smstrade.de. WICHTIGER RECHTLICHER HINWEIS: SMS Trade ist ein Drittanbieter, zwischen LUPUS-Electronics und SMS Trade bestehen keinerlei rechtliche oder geschäftliche Verbindungen. LUPUS-Electronics übernimmt keine Verantwortung für den Inhalt der Drittanbieter-Website, LUPUS-Electronics überprüft, kontrolliert oder überwacht das Angebot und die dort angebotenen Dienstleistungen, darunter auch die Preise nicht.LUPUS-Electronics lehnt jede Garantie, Gewährleistung oder Haftung bezüglich der angebotenen Dienstleistungen von...

  • Seite 46: Empfänger

    SMS Gateway Test  Empfänger Geben Sie hier Ihre Handynummer ein, an die Sie eine Test-SMS versenden möchten.  Text: Geben Sie hier den Text der Test-SMS ein. Report an Zentrale Wachstation (Contact ID) Empfänger: Geben Sie hier die Handy- oder Telefonnummer der Wachzentrale an. Diese wird dann über jede Statusmeldung via Contact ID-Protokoll informiert.

  • Seite 47: E-Mail

    E-Mail Die LUPUSEC-XT1 kann im Alarmfall E-Mails versenden. Diese können Sie an den Wachdienst sowie an Ihre privaten E-Mail Adressen versenden. Bitte beachten Sie, dass die Zeitspanne zwischen Senden und Empfangen einer Benachrichtigungs- Email externen technischen Bedingungen unterliegt wie z.B. der Netzauslastung o.ä.

  • Seite 48: Smtp-Einstellungen

     Passwort Geben Sie das Kennwort Ihres E-Mai-Kontos an.  Absenderadresse Geben Sie Ihre komplette Absender E-Mail Adresse ein.  SSL Einige E-Mail-Anbieter verwenden sichere Verbindungen (SSL). Setzen Sie in diesem Fall hier einen Haken. Beachten Sie, dass sich anschließend auch der verwendete Port (meist in 465) ändert.

  • Seite 49: Upload

    Upload Im Menü Upload können Sie die von den PIR-Netzwerkkameras aufgenommenen Bilder auch direkt per E-Mail versenden oder auf einen FTP-Server hochladen. Geben Sie hierzu eine E-Mail-Adresse an oder eine Adresse eines FTP-Servers. Beispiel:  FTP: ftp://benutzer:passwort@server/pfad  Mail: benutzer@abc.com...

  • Seite 50: Automation

    Automation Im Home-Automationsmenü können Sie die Zentrale Beispielsweise zu bestimmten Zeiten automatisch scharf- oder unscharf schalten oder einen (PSS)Verbraucherstatus-, alarm- oder temperaturabhängig schalten. Hinweis: Nachdem eine Automationsregel geändert oder neu erstellt wurde, speichern Sie diese Einstellung indem Sie hinter der Automationsregel auf FERTIG und anschließend unten auf OK drücken.
  • Seite 51 Damit Ihr Fernseher, wenn Sie nach Hause kommen, wieder zur Verfügung steht, müssen Sie noch eine zweite Regel erstellen:  Klicken Sie im Home Automationsmenü auf Zeile 2  ÄNDERN.  Wählen Sie unter BEDINGUNG  STATUSÄNDERUNG  DISARM.  Wählen Sie unter ZEITPLAN  IMMER AKTIV. ...

  • Seite 52: System Menü

    System Menü Hier befinden sich alle zusätzlichen Systemeinstellungen wie das Menü Admin, mit dem Sie den Zugriff auf das Webserverinterface einstellen können. Das Menü Firmware für die Aktualisierung des Systems, Werkseinstellungen und das Logbuch. Admin Im Menü Admin können Sie das Systemkennwort ändern. Dieses wird beim Zugriff auf das Webinterface abgefragt.

  • Seite 53: Firmware

    Im Menü Firmware können Sie die Systemsoftware und die Sensorsoftware (MCU) aktualisieren. Klicken Sie hierzu auf „Durchsuchen“ und geben Sie die Firmwaredatei für die LUPUS XT1 Alarmanlage an und drücken auf „Update starten“. Achtung: Klicken Sie NUR EINMAL auf Anwenden! Halten Sie sich an den „ACHTUNG! ZUERST LESEN“...

  • Seite 54: Logbuch

    Nach ca. 10-15 Sekunden flackern alle 3 Status LEDs der XT1, den „Learn Button“ wieder loslassen und die Zentrale ist komplett zurückgesetzt. Logbuch Im Logbuch der LUPUSEC-XT1 sehen Sie Information über den Startvorgang des Systems sowie alle Netzwerkzugriffe und Statusmeldungen der Netzwerkdienste.

  • Seite 55: Fernzugriff Über Das Internet

    Fernzugriff über das Internet Die LUPUSEC-XT1 ermöglicht es Ihnen den Status des kompletten Systems über das Internet oder Ihr iPhone / iPad oder Android-Telefon abzurufen und einzustellen. Selbst die Bilder Ihrer LUPUS Kameras oder Rekorder können über eine zentrale Schnittstelle angezeigt werden.
  • Seite 56 Sie nun von außen mit Ihrer DDNS-Adresse über Ihren Browser zugreifen können. Eine Browsereingabe könnte wie folgt aussehen: http://meindyndnsname.homeip.de Oder: http://mueller.lupus-ddns.org:53080 Hinweis: Bei Fragen oder Problemen können Sie jederzeit unseren Support (0 63 41 – 93 55 30) kontaktieren.

  • Seite 57: Dynamic Dns-Konto Erstellen

    2. Loggen Sie sich mit Ihrer Email-Adresse und Ihrem Passwort ein. Falls Sie noch kein Konto bei uns haben, erstellen Sie dieses bitte zuvor über den Button „Mein Konto“. 3. Klicken Sie dann auf „Mein Konto“. 4. In Ihrer Kontoübersicht finden Sie weiter unten den Bereich „Lupus DDNS“:...
  • Seite 58 5. Klicken Sie nun auf „Registrieren“ und geben Sie die gleiche E-Mail- Adresse an, die Sie auch bei der vorigen Anmeldung für Ihr LUPUS- Konto verwendet haben. 6. Aktivieren Sie Ihr Konto über den Link in der E-Mail, die Sie nun erhalten haben müssten.
  • Seite 59 Diesen Hostnamen geben Sie nun zusammen mit Ihrem DDNS- Benutzernamen und Ihrem DDNS-Passwort im Menü „Netzwerk“  „DNS“ der XT1 an. Als Updateserver verwenden Sie „my.lupus-ddns.de“. Danach setzen Sie beide Haken im Menü „UPnP“. Nun können Sie über das Internet mit Ihrem Browser mit folgendem Link zugreifen: test.lupus-ddns.de:53080...
  • Seite 60 Füllen Sie das Formular aus Sie erhalten eine E-Mail mit Bestätigungslink. Bitte bestätigen Sie diesen. Sie sehen folgendes Bild:...
  • Seite 61 Loggen Sie sich mit Ihrer Email-Adresse und Ihrem Passwort ein Klicken Sie auf „Add a Host“ und geben Sie einen Namen unter „Hostname“ ein. Speichern Sie dann mit „Create Host“. Geben Sie nun den hier angelegten Benutzernamen / E-Mail-Adresse, Passwort und Ihre vollständige Adresse (z.B.: meindvr.zapto.org) in Ihrem Router oder Rekorder unter DDNS ein.

  • Seite 62: Zugriff Mit Ihrem Iphone

    Zugriff mit Ihrem iPhone Die LUPUSEC-XT1 stellt Ihnen eine auf Apples Mobilfunktelefone zugeschnittene Softwareoberfläche an. Um diese auf Ihrem iPhone zu installieren, gehen Sie bitte wie folgt vor: Rufen Sie die lokale (z.B. 192.168.0.33) oder öffentliche Adresse (z.B. meindyndnsname.homeip.de) Ihrer Alarmanlage auf.
  • Seite 63 Tippen Sie oben auf „Hinzufügen“ um die App „LUPUSEC –XT1 “ auf Ihrem iPhone- Homebildschirm hinzuzufügen. Tippen Sei oben auf „Hinzufügen“ um die App „LUPUSEC-XT1“ auf Ihrem iPhone- Homebildschirm hinzufügen.

  • Seite 64: Die Oberfläche Der Lupusec-Xt1-Mobile Ansicht (Iphone)

    Die Mobile Ansicht wird nun geladen: Die Oberfläche der LUPUSEC-XT1-Mobile Ansicht (Iphone) Mit der Mobilen Ansicht für iPhones können Sie den Status Ihrer Alarmanlage überprüfen, die Anlage scharf oder unscharf stellen, auf geöffnete Fenster oder Türen überprüfen und vieles mehr.
  • Seite 65 Alarm Status Sollte ein Alarm im Gang sein, können Sie hier „Alarm“ lesen. Mit dem folgenden Menü können Sie die Alarmanlage scharfstellen (Arm), in den Home-Modus versetzen oder unscharf stellen (Disarm). Die Sirene können Sie mit ON oder OFF aktivieren oder deaktivieren. Im unteren Bereich der mobilen Ansicht finden Sie die Menüleiste.
  • Seite 66 Das Funksteckdosen-Menü (PSS) PSS steht für „Power Supply Sensor“ – also unsere Funksteckdosen. Diese können Sie aktivieren oder deaktivieren. Die Historie Das Menü „History“ zeigt Ihnen alle kürzlichen Ereignisse. Ein Einbruch wird in der Historie rot markiert.
  • Seite 67 Das Events-Menü Im Menü Events sehen Sie alle Bildereignisse Ihrer „PIR Netzwerkkameras“. Diese werden im Falle eines Einbruchs direkt in der Zentrale gespeichert und können hier abgerufen werden. Das Kamera-Menü Im Menü „Kameras“ sehen Sie, falls eingerichtet / falls vorhanden, die Bilder von max.

  • Seite 68: Zugriff Mit Der Lupusec-Android App

    Ihrer Profilliste auf.  URL oder IP-Adresse Hier tragen Sie die Netzwerkadresse der Anlage ein. (z.B. „meinname.lupus- ddns.de“). Es ist auch möglich die IP-Adresse in der Form „192.168.0.10“ einzutragen, wobei der Zugriff in diesem Fall nur innerhalb des lokalen Netzwerks möglich ist.

  • Seite 69: Profilliste

    Profilliste Nun sollten Sie folgenden Bildschirm sehen: Neues oder zusätzliches Profil anlegen. Drücken, um sich mit diesem Profil anzumelden. Durch Drücken des angelegten Profils melden Sie sich an Ihrer Anlage an. Drücken Sie lang auf das Profil, können Sie in einem Menü auswählen, das Profil zu löschen oder zu editieren.

  • Seite 70: Hauptmenü

    Hauptmenü Hauptmenü Hauptmenü Auf der Hauptseite der App können Sie das Menü entweder mit einer Wischgeste vom linken Rand zur Mitte des Geräts oder mit einem Druck auf das Symbol links oben aufrufen.

  • Seite 71: Navigation Innerhalb Der App

    Navigation innerhalb der App Tableiste Innerhalb der App können Sie mit Hilfe von Wischgesten von links nach rechts bzw. von rechts nach links zwischen den einzelnen Seiten wechseln. Alternativ können Sie Seiten in der oberen Tableiste (siehe Abbildung) direkt anwählen.

  • Seite 72: Beschreibung Der Sensoren Und Bedienteile

    Verschlüsselung sorgt dabei für eine sichere 2-Wege (2 Way) Kommunikation zwischen der Zentrale und den Sensoren. Im Folgenden werden eine Reihe von Zubehörartikeln beschrieben, die mit der LUPUSEC-XT1 Zentrale verbunden werden können. Wenn Sie die Sensoren einbinden, gehen Sie bitte immer stets nach dem hier beschriebenen Weg vor. Hinweis: ...

  • Seite 73: Remote Keypad Kp-01

    Remote Keypad KP-01 Produktbeschreibung: 1. Power LED 2. Status LED 3. Fehler LED 4. Scharf stellen 5. Home 6. Status der Anlage  7. Unscharf stellen 8. # Rautentaste 9. * Sterntaste Installations-Modus = PIN + * 10. Notfall-Alarm: 7 + 9 (gleichzeitig) 11.

  • Seite 74: Keypad In Betrieb Nehmen

    Hinweise: Im Normalzustand sind alle LED’-s aus. Wenn eine Taste gedrückt wird, leuchtet die Power LED 5 Sekunden blau auf, was die Betriebsbereitschaft signalisiert.  Status LED (Mit dem Keypad den Status der Zentrale abfragen): Wenn Sie die Status Taste am Keypad drücken, wird der derzeitige Status ...
  • Seite 75 4. Befestigen Sie die Frontblende. Hinzufügen des Keypads in der Zentrale: 1. Betreten Sie den Installations-Modus in dem Sie den PIN-Code des Keypads eingeben (Standard 0000) und danach die *-Taste drücken. Die Power LED leuchtet nun orange. 2. Betreten Sie das Hauptmenü der Zentrale und öffnen Sie dort das Untermenü...
  • Seite 76  Sollte ein Systemfehler angezeigt werden (dritte LED blinkt auf) kann man dies i. d. R. ignorieren in dem man die Eingabe zum Scharfschalten bzw. Home-Modus aktivieren innerhalb von 10 Sekunden wiederholt. Dual-Key Funktionen aktivieren: Das Keypad kann über vordefinierte Tastenkombinationen auch einen Panic-Alarm, Feuer-Alarm oder Medizinischen-Alarm auslösen.

  • Seite 77: Fenster- / Türkontakt

    Fenster- / Türkontakt Produktbeschreibung: 1. LED-Indikator 2. Test-Button 3. Switch (JP1): Status Überwachung 4. Batterie 5. Verschlussschraube 6. Löcher für die Befestigung 7. Sabotagekontakt 8. Batterieunterbrechung (Auslieferungszustand) 9. Markierung für Magnetkontakt 10. Magnetkontakt (muss an der Markierung positioniert werden) 11. Befestigungslöcher 12.

  • Seite 78: Den Fenster- / Türkontakt In Betrieb Nehmen

    Den Fenster- / Türkontakt in Betrieb nehmen 1. Ziehen Sie die Batterieunterbrechung an der Hinterseite des Kontakts heraus. Der Fenster- / Türkontakt hat nun Strom. 2. Öffnen Sie das Hauptmenü Ihrer Zentrale. 3. Öffnen Sie das Menü „Sensoren“  „hinzufügen“. 4.

  • Seite 79: Drahtlose Innensirene

    Drahtlose Innensirene Produktbeschreibung: 1. Batteriefach 2. Schalterkontrolle 3. Sabotage-Kontakt 4. Befestigungslöcher Lieferumfang: 4 x Schrauben + Dübel 4 x 1.5V D Alkaline Batterien Die drahtlose Innensirene in Betrieb nehmen 1. Öffnen Sie die Unterseite der drahtlosen Innensirene, in dem Sie die Schraube an der Unterseite lösen.

  • Seite 80: Sireneneinstellungen

    6. Um die drahtlose Innensirene in Betrieb zu nehmen, stellen Sie den SW1 von OFF auf ON. Die drahtlose Innensirene bestätigt dies mit einem kurzen Signalton. 7. Die drahtlose Innensirene sollte nun von der Zentrale gefunden werden. Falls nicht, wiederholen Sie Schritt 6. 8.

  • Seite 81: Ton Für Eingangsbereiche

     Ton für Eingangsbereiche Wenn diese Funktion eingeschaltet ist, wird die Sirene über die Dauer des definierten Verzögerungszeitraums bis zur Scharfschaltung Bestätigungstöne wiedergeben. Um den Hinweiston der Sirene(n) beim Betreten oder Verlassen zu deaktivieren, gehen Sie wie folgt vor: o Klicken Sie auf „Ton für Entry-Zones“  „Aus“ o Klicken Sie darunter auf „OK“...

  • Seite 82: Drahtlose Außensirene

    Drahtlose Außensirene Produktbeschreibung: 1. Befestigungslöcher 2. Sabotage-Kontakt 3. Schalterkontrolle 4. Sicherungsschraube 5. Ein-/Ausschalter Lieferumfang: 4 x Schrauben + Dübel 4 x 1.5V D Alkaline Batterien Die drahtlose Außensirene in Betrieb nehmen 1. Öffnen Sie die Unterseite der drahtlosen Außensirene, in dem Sie die Schraube an der Seite lösen.
  • Seite 83 5. Starten Sie die Konfigurationsseite der Zentrale und begeben Sie sich zum Menü „Sensoren“  „Hinzufügen“ und klicken Sie auf „Start“. 6. Um die Drahtlose Außensirene in Betrieb zu nehmen, stellen Sie den SW1 von OFF auf ON. Die Drahtlose Außensirene bestätigt dies mit einem kurzen Signalton.
  • Seite 84  Ton für Eingangsbereiche Wenn diese Funktion eingeschaltet ist, wird die Sirene über die Dauer des definierten Verzögerungszeitraums bis zur Scharfschaltung Bestätigungstöne wiedergeben. Um den Hinweiston der Sirene(n) beim Betreten oder Verlassen zu deaktivieren, gehen Sie wie folgt vor: o Klicken Sie auf „Ton für Entry-Zones“  „Aus“ o Klicken Sie darunter auf „OK“...

  • Seite 85: Rauchmelder

    Rauchmelder 1. LED:  Nach dem Einlegen der Batterien, befindet sich der Rauchmelder automatisch im Kalibrierungsmodus. In dieser Zeit blinkt die LED. Das Gerät kann dann der Zentrale hinzugefügt werden.  Die LED blinkt alle 30 Sekunden, sobald die integrierten Batterien zu schwach werden ...
  • Seite 86 Hinweise:  Nach der sechsminütigen Aufwärmphase des Rauchmelders startet die Kalibrierung des Rauchmelders. Während dieser Zeit ist alle 100 Sekunden ein kurzer Pieps Ton zu hören. Die Kalibrierung dauert ca. 2-16 Minuten und wird am Ende mit zwei erfolgreichen Tönen abgeschlossen. Sollte nach 16 Minuten die Kalibrierung fehlgeschlagen sein, ist ein durchgehender Piep ton zu hören, in diesem Fall entfernen Sie die Batterien und starten erneut mit Schritt 1.

  • Seite 87: Pir Bewegungsmelder

    PIR Bewegungsmelder Produktbeschreibung: 1. Test-Button mit LED Indikator 2. Sabotage Kontakt 3. Batterieunterbrechung (Auslieferungszustand) 4. Eckhalterung 5. Statusupdate Ein/Aus (Jumper 2) 6. Schalter (Jumper 3) zur Erhöhung der Sensitivität LED-Indikator: Im Normalbetrieb ist die LED ausgeschaltet. Ausnahme sind folgende Situationen: ...
  • Seite 88 befindet. 6. Gehen Sie nun mit dem Bewegungsmelder an den gewünschten Installationsstandort und drücken Sie den Test-Button des Bewegungsmelders. Im Menü der Zentrale können Sie nun die Empfangsstärke sehen. Installation: An der Hinterseite finden Sie mehrere Aussparungen. Die vier Mittleren sind für die Eckhalterung, die 4 Äußeren für die Wandmontage.

  • Seite 89: Wassermelder

    Wassermelder Produktbeschreibung: 1. Batterie 2. Test-Button Den Wassermelder in Betrieb nehmen 1. Öffnen Sie das Gehäuse, in dem Sie die beiden Schrauben an der Gehäuseunterseite lösen. 2. Setzen Sie die mitgelieferten Batterien ein. 3. Starten Sie das Konfigurations-Menü der Zentrale und öffnen Sie dort das Fenster „Sensoren“...
  • Seite 90 Installation: 1. Entfernen Sie die Schrauben an der Gehäuseunterseite. 2. Brechen Sie die beiden Vertiefungen auf, die für die Schrauben ausgespart wurden, falls Sie das Gerät z.B. an die Wand schrauben möchten. 3. Schrauben Sie den Wassermelder mit den mitgelieferten Schrauben fest an die Wand.

  • Seite 91: Fernbedienung

    Fernbedienung Die Fernbedienung der Zentrale ist in der Lage das System in den Scharf-, Home- oder Unscharf-Modus zu versetzen. Produktbeschreibung: 1. Scharf-Taste Wenn Sie diese Taste für ca. 3 Sekunden drücken, wird das System scharf geschaltet. Dies wird mit einem Warnsignal (langer Beep) bestätigt. Sie haben dann eine einstellbare Zeitspanne um das Haus zu verlassen, bevor sich das System automatisch scharf schaltet.

  • Seite 92: Die Fernbedienung In Betrieb Nehmen

    Die Fernbedienung in Betrieb nehmen 1. Verwenden Sie ein Geldstück, um die Batterieabdeckung zu öffnen. 2. Installieren Sie die Batterie mit der negativen Seite (flache Seite oben) nach unten. 3. Schließen Sie die Batterieabdeckung. 4. Betreten Sie das Hauptmenü der Zentrale und öffnen Sie das Fenster „Sensoren“...

  • Seite 93: Medizinischer Alarmmelder

    Medizinischer Alarmmelder Produktbeschreibung: Alarm-Taste:  Wird die Alarm-Taste länger als eine Sekunde gedrückt, löst die Zentrale einen Alarm aus.  Wird während eines Alarms diese Taste länger als acht Sekunden gedrückt, wird der Alarm deaktiviert  Dies wird jeweils mit einem Leuchten der LED bestätigt.

  • Seite 94: Funksteckdosen (Pss)

    Funksteckdosen (PSS) Produktbeschreibung: Mit einer eingelernten Funksteckdose können Sie remote (per Webzugriff / Smartphone) oder per manuellen Tastendruck der LED ein angeschlossenes Endgerät mit Storm versorgen. Auf Wunsch kann man sich auch Regeln erstellen, wann die Funksteckdose automatisch aktiviert oder deaktiviert werden soll, weiteres hierzu finden Sie im Kapitel Automation.
  • Seite 95 Reichweitentest: Im Menü Reichweite können Sie testen, ob Sie am gewünschten Standort eine ausreichende Signalstärke erzielen. Gehen Sie hierzu an den Installationspunkt, klicken Sie im Menü Reichweite der Zentrale auf Start und dann auf die LED der Funksteckdose. Je höher die angegebene Zahl desto besser der Empfang (1-9). Hinweise: ...

  • Seite 96: Glasbruchmelder

    Glasbruchmelder Produktbeschreibung: LED Indikator (Außen) Mikrofon Test Button Batterie-Clip Sabotagekontakt LED Indikator (Innen) Montagelöcher LED Indikator (Außen):  Im Normalbetrieb leuchtet die LED bei Geräuschen kurz auf.  Im Alarm- oder Sabotagefall (Glasbruch) leuchtet die LED.  Im Test-Modus blinkt die LED. Batterie: Der Glasbruchmelder verwendet eine 3.6V 1/2 AA Lithium Batterie.
  • Seite 97 Installation:  Installieren Sie den Glasbruchmelder mit mindestens 1 Meter Abstand zum Fenster.  Installieren Sie den Glasbruchmelder nicht weiter als 6 Meter von den Fenstern entfernt.  Der Glasbruchmelder erkennt im 360° Winkel über die Akustik und Schalldruckwellen  Achten Sie darauf, dass sich keine Hindernisse zwischen dem Fenster und dem Glasbruchmelder befinden.

  • Seite 98: Pir-Netzwerkkamera

    PIR-Netzwerkkamera Produktbeschreibung 1. Blitz 2. Infrarot Sensor 3. Kameralinse 4. Blaue LED / Test-(Anlern-)Button 5. LED AN/AUS Jumper (JP1) 6. Sabotagekontakt 7. „Ruhe“-Modus AN/AUS Jumper (JP2) 8. Batteriefach Blaue LED Beschreibung:  Die LED (4) leuchtet alle 20 Sekunden, wenn der Sensor noch nicht der Zentrale hinzugefügt wurde.

  • Seite 99: Die Pir-Netzwerkkamera In Betrieb Nehmen

    Die PIR-Netzwerkkamera in Betrieb nehmen Öffnen Sie das Gehäuse Legen Sie die Batterie ein Öffnen Sie das Konfigurationsmenü der Zentrale und wählen Sie das Menü „Sensoren“  „hinzufügen“ und klicken Sie auf Start Drücken Sie den „Test Button“ der PIR-Netzwerkkamera für ca. 12 Sekunden.

  • Seite 100: Aufwärmphase

    Aufwärmphase: Die Alarmzentrale wird nach jedem Scharf schalten oder Aktivierung des Test Modus in eine Aufwärmphase versetzt. Man sollte während dieser Zeit keine Bewegung auslösen. „Ruhe“-Modus AN/AUS Jumper (JP2):  Jumper aktiviert (Auslieferzustand) Erkennt die Kamera nach einer erfolgten Bewegungserkennung erneut Bewegungen wird ca.

  • Seite 101: Temperatursensor

     Temperatursensor Der LUPUSEC-XT Temperatursensor misst die Temperatur am Installationsort und sendet jede Temperaturänderung alle 2 Minuten direkt an die Zentrale. Produktbeschreibung: 1. Temperaturfühler 2. Internes Kontroll-LED 3. Test-Button Den Temperatursensor in Betrieb nehmen 1. Lösen Sie die Schraube an der Unterseite des Sensors und öffnen Sie dann das Gehäuse.

  • Seite 102: Temperatursensor Mit Display

    Temperatursensor mit Display Der LUPUSEC XT1 Temperatursensor misst die Temperatur und die Luftfeuchtigkeit am Installationsort, zeigt die Informationen in einem Display an und sendet jede Temperaturänderung alle 2 Minuten direkt an die Zentrale. Produktbeschreibung: 1. Temperaturanzeige in Celsius oder Fahrenheit Verbindung zur XT1/XT2 hergestellt Batterie fast leer RH = Luftfeuchtigkeit in %...

  • Seite 103: Den Temperatursensor In Betrieb Nehmen

    Den Temperatursensor in Betrieb nehmen 1. Schieben Sie den Plastikverschluss an der Unterseite des Temperatursensors nach links und öffnen Sie dann das Gehäuse. 2. Legen Sie die drei mitgelieferten AAA Batterien in den Sensor ein. 3. Öffnen Sie nun das Konfigurations-Menü der Zentrale und wählen Sie das Menü...

  • Seite 104: Funkrelais

    Funkrelais Produktbeschreibung: 1. Kontroll-LED 2. Funktionsschalter 3. Anschluss-Klemmen 4. 9V Jumper 5. Summer Lieferumfang: 1 x 9V DC Netzteil 2 x Schrauben und Dübel 1 x Befestigungsleiste 1 x Datenblatt / Anleitung 1 x Funkrelais Das Funkrelais in Betrieb nehmen 1.

  • Seite 105: Beispiele

    7. Das Funkrelais sollte nun von der Zentrale gefunden werden, was mit einem langem Signalton bestätigt wird. Falls nicht, wiederholen Sie Schritt 5. 8. Stellen Sie nun den SW1 des Funkrelais wieder auf OFF. Die LED des Funkrelais sollte nun jede Sekunde aufleuchten. Hinweis: Das Funkrelais wird in keinem Menü...

  • Seite 106: Panic Button

    Panic Button Produktbeschreibung: 1. Überfall Knopf Wird dieser Knopf für mind. 3 Sekunden gedrückt, löst die Zentrale einen Alarm aus, egal in welchem Zustand sich die Alarmanlage befindet (Scharf / Unscharf / Home). Wird dieser Knopf für mind. 8 Sekunden gedrückt, wird der Überfallalarm gestoppt.

  • Seite 107: Funkrepeater

    Funkrepeater Sie können an die LUPUS XT1 maximal 20 Sensoren anschließen. Sollte die Reichweite zu einem oder mehreren Sensoren nicht ausreichen, können Sie die Reichweite mit dem Repeater erhöhen. Mit diesem erreichen Sie fast die doppelte Sendeleistung, da die Sensoren Ihre Informationen zunächst an den Repeater senden und der Repeater diese an die Zentrale weiterleitet.

  • Seite 108: Den Repeater Mit Der Zentrale Verbinden

    Es wird dringend empfohlen den Repeater mindestens 20 Meter weit entfernt von der Zentrale aufzustellen um Interferenzen zu vermeiden. Batterie: Der Repeater verfügt über eine wieder aufladbare, interne Ni-MH 600mAH 4.8V Batterie, die im Falle eines Stromausfalls den Repeater für ca. 30 Stunden mit Strom versorgt.

  • Seite 109: Sensor Zusätzlich Mit Der Zentrale Verbinden

    4. Der Repeater gibt einen langen Signalton ab und die LED leuchtet 1 Sekunde rot. Wiederholen Sie dies nun für alle Sensoren die verstärkt werden sollen. (Wurde ein Sensor schon hinzugefügt quittiert das der Repeater mit zwei kurzen Signaltönen.) 5. Schieben Sie den SW1Schalter wieder in die OFF Position Sensor zusätzlich mit der Zentrale verbinden 1.

  • Seite 110: Co-Melder

    CO-Melder Produktbeschreibung: 1. Zwei-Farben-LED  Gelb blinkend: Batterie schwach  2 x Rot + 2 Töne: Übermittlung  Rot blinkend: Alarmierung 2. Test-Button  Aktiviert den Test- und Reichweiten- Modus  Alarm deaktivieren Hinweis: Der LUPUSEC-CO Melder meldet ausschließlich den Austritt von Kohlenstoffmonoxid.

  • Seite 111: Hitzemelder

    Hitzemelder Produktbeschreibung: Der Hitzemelder erkennt über zwei interne Sensoren zum Einen die Geschwindigkeit eines Temperaturanstiegs und zum Andern die Umgebungstemperatur. Steigt die Temperatur schneller als 8.3 °C pro Minute oder die Umgebungstemperatur über 57.3°C, wird alarmiert. Der Hitzemelder wird meistens in Küchen installiert, da normale Rauchmelder hier durch Dampfentwicklungen Fehlalarme auslösen würden.

  • Seite 112: Den Hitzemelder In Betrieb Nehmen

    Den Hitzemelder in Betrieb nehmen: Um den Hitzemelder in Betrieb zu nehmen gehen Sie bitte wie folgt vor: 1. Installieren Sie die mitgelieferten Batterien 2. Werden diese eingesetzt, wird der Hitzemelder 2 kurze Töne wiedergeben und die LED leuchtet 1 x in Rot. 3.

  • Seite 113: Drahtloser Sensoreingang

    Drahtloser Sensoreingang Produktbeschreibung: Der drahtlose Sensoreingang ist ein per Funk mit der Zentrale verbundenes Modul mit 2 potentialfreien Schaltkontakten. Werden diese geschlossen, kann ein Alarm ausgelöst werden. Er eignet sich also beispielweise für die Verwendung von bereits vorhandenen Fenster-/Türkontakte einer drahtgebundenen Anlage oder zusätzlichen Sensoren von Drittanbietern (Zugangskontrolle, Fingerprint, Lichtschranke, Türriegelkontakt etc.).
  • Seite 114 DIP Schalter Funktionstabelle Mit den Schaltern 1-4 können Sie dem drahtlosen Sensoreingang seine Funktion zuweisen und somit bestimmten, ob er in der Zentrale als Türkontakt, Bewegungsmelder, Rauchmelder oder Panic Button auftauchen soll. Schalten Sie in jedem Fall nur einen der vier Schalter auf AN. Fügen Sie danach den Sensor der Zentrale hinzu.

  • Seite 115: Den Drahtlosen Sensoreingang In Betrieb Nehmen

    Den drahtlosen Sensoreingang in Betrieb nehmen: Um den drahtlosen Sensoreingang in Betrieb zu nehmen gehen Sie bitte wie folgt vor: 1. Installieren Sie die mitgelieferten Batterien. 2. Bestimmen Sie die Funktionsweise mit dem SW 1-4. 3. Klemmen Sie die Kontakte an den gewünschten Potentialfreien Schaltkontakt. 4.

  • Seite 116: Unterputz Relais Mit Stromzähler

    Unterputz Relais mit Stromzähler 1. LED Indikator An: Relais an Aus: Relais aus Blinkt 2x: Signalübermittlung 2. Test – Button Halten Sie diesen 10 Sekunden gedrückt um das Anlernen-Signal an die Zentrale zu senden. Ein kurzes Drücken aktiviert oder deaktiviert das Relais.

  • Seite 117: Funk Riegelschaltkontakt

    Funk Riegelschaltkontakt Produktbeschreibung: Der Funk Riegelschaltkontakt arbeitet mit dem drahtlosen Sensoreingang zusammen. Wird der Kontakt geöffnet, kann je nach Einstellung ein Alarm oder eine Eingangsverzögerung ausgelöst werden. Die XT1- Zentrale kann zusätzlich per Auf- /Zuschließen scharf bzw. unscharf geschaltet werden. 1.
  • Seite 118 DIP Schalter Funktionstabelle Hinweis: Um den drahtlosen Sensoreingang als Riegelschaltkontakt verwenden zu können, muss der DIP Schalter 1 auf AN stehen. Fügen Sie danach den Sensor der Zentrale hinzu. Anbei noch die weiteren DIP Schalterpositionen: Türkontakt (DC-11C2) Aktiviert (Default) Deaktiviert Bewegungsmelder Aktiviert Deaktiviert (Default)

  • Seite 119: Den Funk Riegelschaltkontakt In Der Tür Verbauen & In Betrieb Nehmen

    Den Funk Riegelschaltkontakt in der Tür verbauen & in Betrieb nehmen: 1. Als erstes bohren Sie mit einem 8mm Bohrer ein ca. 25mm tiefes Loch in die Schließtasche / Falle des Riegels. Falls das Kabel des Riegelkontakts durch diese Bohrung zurückgeführt werden soll, muss entweder ein größerer Bohrer verwendet werden oder die Bohrung wird etwas azentrisch ausgeführt.
  • Seite 120 Um den Funk Riegelschaltkontakt in Betrieb zu nehmen, gehen Sie folgendermaßen vor: 1. Legen Sie die mitgelieferte Batterie ein. 2. Stellen Sie, wie beschrieben, den DIP Schalter 1 auf ON. 3. Klemmen Sie die Kontakte des Riegelkontakt-Kabels an Klemme 6. 4.

  • Seite 121: Tagreader

    Tagreader Produktbeschreibung: 1. Power LED (grün) 2. Status LED (rot) 3. Scharfschalten-Knopf 4. Unscharfschalten-Knopf 5. Batterien 6. Funktionsschalter 7. Sabotagekontakt 8. Tag (wasserdicht) LED-Indikatoren: Im Ruhezustand sind beide LED’s aus.  Power LED (grün): o Wird ein Knopf gedrückt, leuchtet die Power LED für 5 Sekunden um anzuzeigen, dass der Tagreader betriebsbereit ist.

  • Seite 122: Beschreibung

    Funktionsschalter: Ist das Gehäuse des Tagreaders geöffnet, finden Sie auf der Platine einen Funktionsblock mit 5 Schaltern: Diese stehen im Auslieferungszustand alle auf OFF. Beschreibung Schalter Nr. Position Anlernen / Hinzufügen Modus SW 1 Normal Operation (Standard) Werkseinstellung SW 2 Normal Operation (Standard) System Einstellung...

  • Seite 123: Werkseinstellungen

    3. Drücken Sie nun die „Unscharfschalten Taste“ am Tagreader. 4. In der Zentrale wird der Tagreader als „Remote Keypad“ angezeigt. 5. Das erfolgreiche Anlernen bestätigt der Tagreader mit einem Blinken der LED und einem langen Ton. Hinzufügen des Tags am Tagreader: Betreten Sie den Installations-Modus in dem Sie den Schalter 1 auf ON stellen.

  • Seite 124: Beschreibung Der Gehäuse Led'-S

    Beschreibung der Gehäuse LED’-s Die LUPUS XT1 hat auf der Gehäuseoberseite 3 unterschiedliche Kontrollleuchten. Diese informieren Sie stets über den Status der Zentrale. 1. Netzwerk-Status LED 2. Einbruchalarm LED 3. Power LED 1. Netzwerk-Status LED  Grün blinkend = Netzwerk wird initialisiert oder Contact-ID / Benachrichtigungen Syntax fehlerhaft oder nicht eigetragen ...
  • Seite 125  Grün an = System unscharf  Grün blinkend = System im „Sensor hinzufügen Modus“  Aus = System im „Reichweitentest Modus“...

  • Seite 126: Contact Id Syntax

    Contact ID Syntax Das Protokoll „Contact ID“ dient zur Identifizierung von Statusänderungen und Alarmmeldungen Ihrer LUPUS XT1 Alarmanlage. Jede Statusänderung kann somit via SMS, Email oder TCP/IP der Wachzentrale mitgeteilt werden. Hierzu benötigt die Wachzentrale eine geeignete Software, die „Contact ID“ unterstützt.
  • Seite 127 Gruppe 500: Bypass / Deaktivierungen System Relais System Perimeter Kommunikation...
  • Seite 128 Notizen:...
  • Seite 129 Notizen:...
  • Seite 130 Notizen:...

Inhaltsverzeichnis
