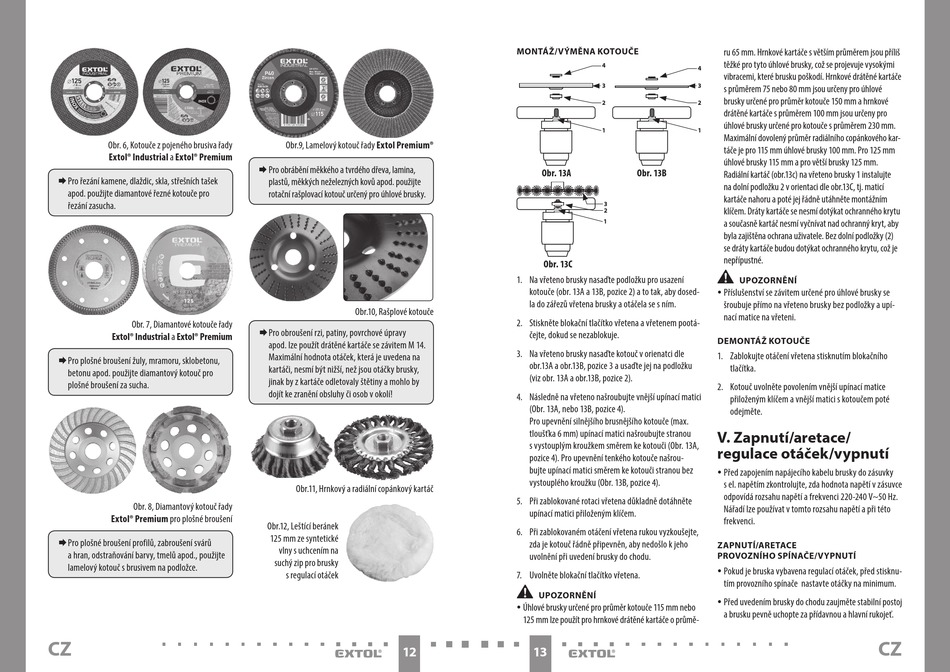

Obr. 6, Kotouče z pojeného brusiva řady
Extol® Industrial a Extol® Premium
 Pro řezání kamene, dlaždic, skla, střešních tašek
apod. použijte diamantové řezné kotouče pro
řezání zasucha.
Obr. 7, Diamantové kotouče řady
Extol® Industrial a Extol® Premium
 P ro plošné broušení žuly, mramoru, sklobetonu,
betonu apod. použijte diamantový kotouč pro
plošné broušení za sucha.
Obr. 8, Diamantový kotouč řady
Extol® Premium pro plošné broušení
 P ro plošné broušení profilů, zabroušení svárů
a hran, odstraňování barvy, tmelů apod., použijte
lamelový kotouč s brusivem na podložce.
CZ
Obr.9, Lamelový kotouč řady Extol Premium®
 Pro obrábění měkkého a tvrdého dřeva, lamina,
plastů, měkkých neželezných kovů apod. použijte
rotační rašplovací kotouč určený pro úhlové brusky.
Obr.10, Rašplové kotouče
 P ro obroušení rzi, patiny, povrchové úpravy
apod. lze použít drátěné kartáče se závitem M 14.
Maximální hodnota otáček, která je uvedena na
kartáči, nesmí být nižší, než jsou otáčky brusky,
jinak by z kartáče odletovaly štětiny a mohlo by
dojít ke zranění obsluhy či osob v okolí!
Obr.11, Hrnkový a radiální copánkový kartáč
Obr.12, Leštící beránek
125 mm ze syntetické
vlny s uchcením na
suchý zip pro brusky
s regulací otáček
12
MONTÁŽ/VÝMĚNA KOTOUČE
4
3
2
1
Obr. 13A Obr. 13B
3
2
1
Obr. 13C
1. Na vřeteno brusky nasaďte podložku pro usazení
kotouče (obr. 13A a 13B, pozice 2) a to tak, aby dosed-
la do zářezů vřetena brusky a otáčela se s ním.
2. Stiskněte blokační tlačítko vřetena a vřetenem pootá-
čejte, dokud se nezablokuje.
3. Na vřeteno brusky nasaďte kotouč v orienatci dle
obr.13A a obr.13B, pozice 3 a usaďte jej na podložku
(viz obr. 13A a obr.13B, pozice 2).
4. Následně na vřeteno našroubujte vnější upínací matici
(Obr. 13A, nebo 13B, pozice 4).
Pro upevnění silnějšího brusnějšího kotouče (max.
tloušťka 6 mm) upínací matici našroubujte stranou
s vystouplým kroužkem směrem ke kotouči (Obr. 13A,
pozice 4). Pro upevnění tenkého kotouče našrou-
bujte upínací matici směrem ke kotouči stranou bez
vystouplého kroužku (Obr. 13B, pozice 4).
5. Při zablokované rotaci vřetena důkladně dotáhněte
upínací matici přiloženým klíčem.
6. Při zablokovaném otáčení vřetena rukou vyzkoušejte,
zda je kotouč řádně připevněn, aby nedošlo k jeho
uvolnění při uvedení brusky do chodu.
7. Uvolněte blokační tlačítko vřetena.
•
UPOZORNĚNÍ
y Úhlové brusky určené pro průměr kotouče 115 mm nebo
125 mm lze použít pro hrnkové drátěné kartáče o průmě-
13
ru 65 mm. Hrnkové kartáče s větším průměrem jsou příliš
těžké pro tyto úhlové brusky, což se projevuje vysokými
4
vibracemi, které brusku poškodí. Hrnkové drátěné kartáče
3
s průměrem 75 nebo 80 mm jsou určeny pro úhlové
brusky určené pro průměr kotouče 150 mm a hrnkové
2
drátěné kartáče s průměrem 100 mm jsou určeny pro
úhlové brusky určené pro kotouče s průměrem 230 mm.
1
Maximální dovolený průměr radiálního copánkového kar-
táče je pro 115 mm úhlové brusky 100 mm. Pro 125 mm
úhlové brusky 115 mm a pro větší brusky 125 mm.
Radiální kartáč (obr.13c) na vřeteno brusky 1 instalujte
na dolní podložku 2 v orientaci dle obr.13C, tj. maticí
kartáče nahoru a poté jej řádně utáhněte montážním
klíčem. Dráty kartáče se nesmí dotýkat ochranného krytu
a současně kartáč nesmí vyčnívat nad ochranný kryt, aby
byla zajištěna ochrana uživatele. Bez dolní podložky (2)
se dráty kartáče budou dotýkat ochranného krytu, což je
nepřípustné.
•
UPOZORNĚNÍ
y Příslušenství se závitem určené pro úhlové brusky se
šroubuje přímo na vřeteno brusky bez podložky a upí-
nací matice na vřeteni.
DEMONTÁŽ KOTOUČE
1. Zablokujte otáčení vřetena stisknutím blokačního
tlačítka.
2. Kotouč uvolněte povolením vnější upínací matice
přiloženým klíčem a vnější matici s kotoučem poté
odejměte.
V. Zapnutí/aretace/
regulace otáček/vypnutí
y Před zapojením napájecího kabelu brusky do zásuvky
s el. napětím zkontrolujte, zda hodnota napětí v zásuvce
odpovídá rozsahu napětí a frekvenci 220-240 V~50 Hz.
Nářadí lze používat v tomto rozsahu napětí a při této
frekvenci.
ZAPNUTÍ/ARETACE
PROVOZNÍHO SPÍNAČE/VYPNUTÍ
y Pokud je bruska vybavena regulací otáček, před stisknu-
tím provozního spínače nastavte otáčky na minimum.
y Před uvedením brusky do chodu zaujměte stabilní postoj
a brusku pevně uchopte za přídavnou a hlavní rukojeť.
