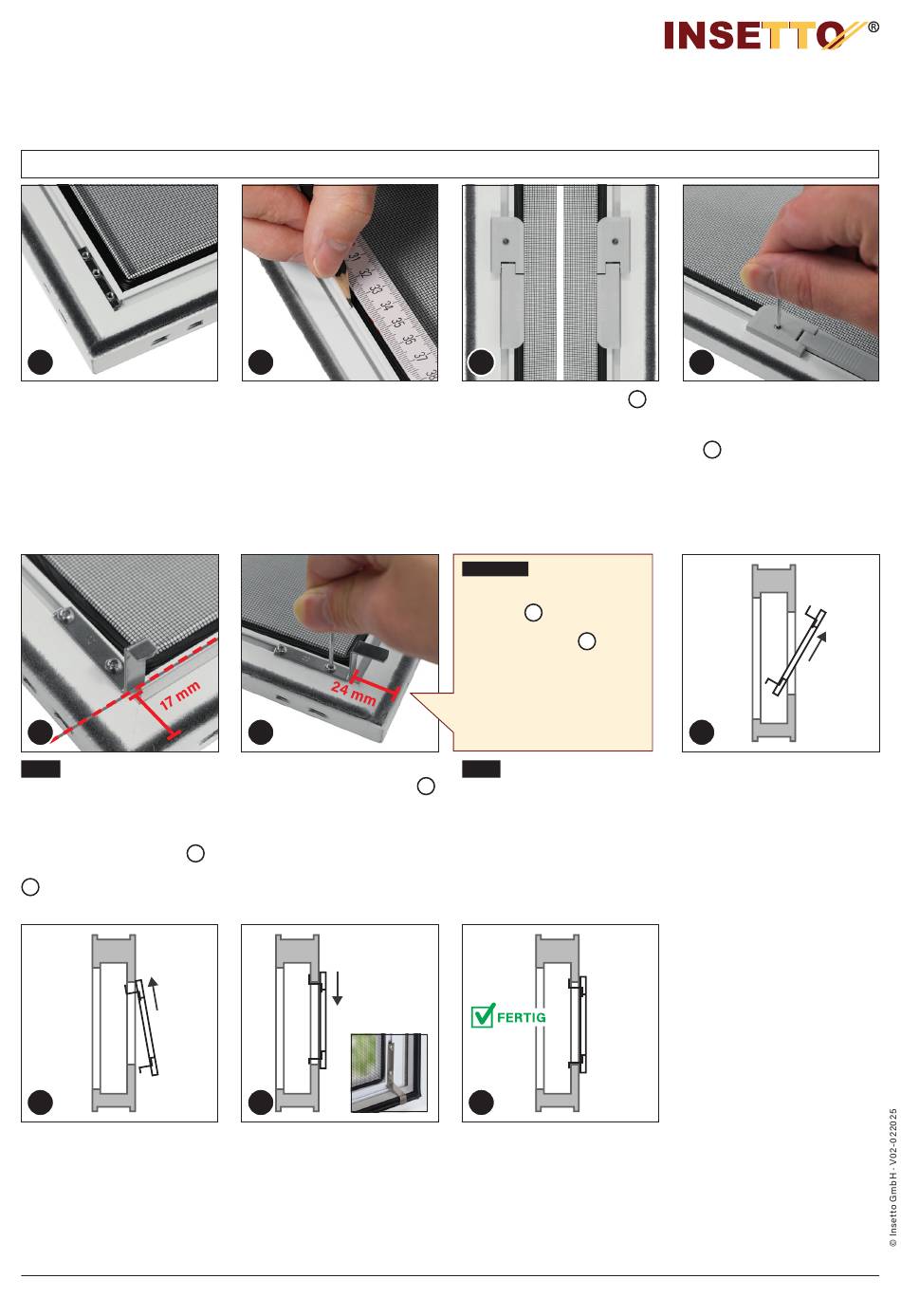

System FlairlinePlus mit Winkellaschen für Fenster
Montageanleitung für Typ T-F-KS, T-F-HO
Montage
1
Schieben Sie die Schlitten für die Befestigung der Winkellaschen in
die Ecken des Rahmens. In jeder Rahmenecke soll ein Schlitten sein.
Ermitteln Sie dann mit Hilfe eines Maßstabes die Mitte Ihres Rah-
mens in der Höhe. Markieren Sie die Mitte des Rahmens in der Höhe
mit einem Stift (z. B. Bleistift).
5
TIPP
Schieben Sie die
Winkellaschen nicht bis zum
äußersten Ende der Profilnut,
sondern nur bis zur Innen-
kante! Nun Winkellaschen für
oben (längerer Schenkel)
und unten (kürzerer Schenkel)
am Rahmen anbringen.
2
8
Schieben Sie diesen danach
mit den oberen Winkellaschen
zuerst in den oberen Fenster-
falz ein.
Insetto GmbH · 91629 Weihenzell · www.insetto.eu
2
6
Schrauben Sie die Winkella-
schen mit je zwei Schrauben
und dem beiliegenden Innen-
sechskant in den entsprechen-
den Löchern der Schlitten an.
Nun sind die Winkellaschen fest
1
fixiert und der Rahmen kann ein-
gehängt werden.
9
Anschließend ziehen Sie das
Fliegengitter an den Fenster-
rahmen heran und hängen es
über den unteren Fensterfalz
ein.
3
Legen Sie die beiden Griffe
wie abgebildet auf die von Ihnen
markierte Stelle am Rahmen auf.
Drücken Sie die Griffe vorsichtig
in die Nut ein.
ACHTUNG
Achten Sie dabei
darauf, dass Sie die beiden
Winkellaschen mit den längeren
Schenkeln
oben befestigen
1
und die Winkellaschen mit den
kürzeren Schenkeln
2
am Rahmen anbringen!
Oft ist ein Abstand von 24 mm
von der Rahmenaußenkante
oben und 17 mm unten geeignet.
Je nach Passgenauigkeit und
Einbausituation können die Ab-
stände verändert werden.
TIPP
Bei Fenstern mit Regen-
schiene die unteren Winkel-
3
laschen locker lassen und erst
nach dem Einsetzen fixieren.
Die Schrauben müssen dann
allerdings auch zum Wegneh-
men des Rahmens wieder gelöst
werden, da sich der Rahmen
sonst nicht aushängen lässt.
10
Nun können Sie den Rahmen
loslassen. Ihr Fenster kann mit
angebrachtem Fliegengitter
geschlossen werden. Die
Winkellaschen drücken sich
sanft in die Gummidichtung
des Fensterrahmens / Fenster-
flügels.
4
Drehen Sie nun die im Griff
4
befindliche Schraube mit dem
beiliegenden Sechskantschlüs-
sel
vorsichtig fest – drehen
5
Sie die Schraube nur so weit, bis
diese fast im Griff verschwindet.
Damit wird der Griff an seiner
Position fixiert.
unten
7
Wenn Sie die Winkellaschen
angebracht haben, heben Sie
den Rahmen komplett aus dem
Fenster.
