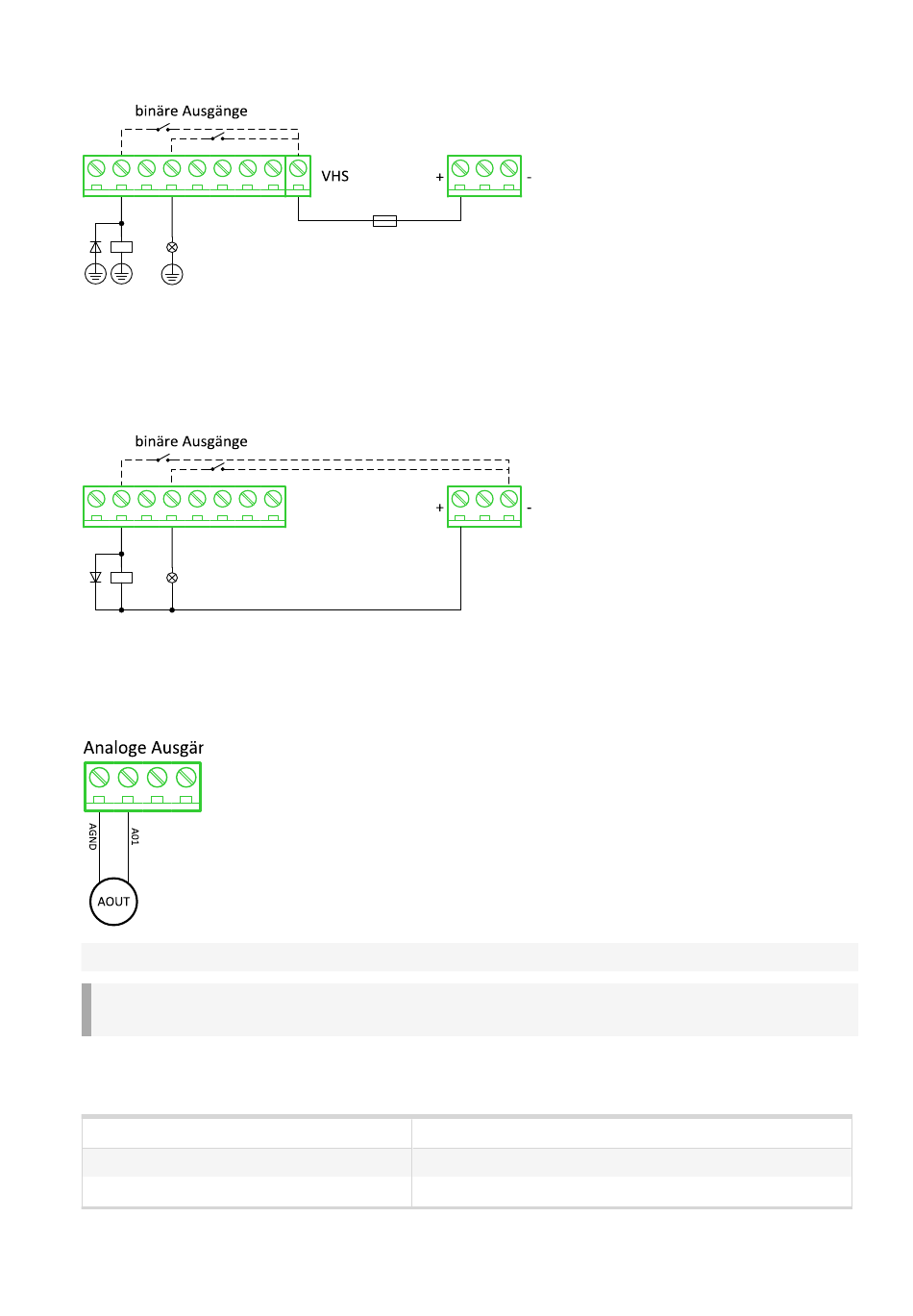

Binäre Ausgänge - hohe Spannungsseite
Bei Auswahl der Einstellung für die hohe Spannungsseite der Ausgänge muss der binäre Ausgang direkt mit
dem Minus-Potenzial verbunden werden. Die VHS-Klemme (hohe Spannungsseite) muss direkt mit dem
positiven Potenzial verbunden werden. Die maximale Stromstärke jedes binären Ausganges beträgt 500 mA.
Die Größe der Sicherung hängt von der Last ab.
Binäre Ausgänge - niedrige Spannungsseite
Wenn die Einstellung der Ausgänge auf der niedrigen Spannungsseite gewählt wird, muss der binäre Ausgang
direkt an das Plus-Potential der Spannungsversorgung angeschlossen werden. Das Minuspotenzial ist intern
verbunden - gestrichelte Linie.
Analoge Ausgänge
Hinweis: Die Grenze der analogen Masse (AGND) beträgt 100 mA.
WICHTIG: Der Abschlusswiderstand für den Analogausgang hat eine spezielle analoge Masse
(AGND), die nicht mit der GND verbunden werden darf.
Technische Daten
Allgemeine Daten
Stromversorgung
Derzeitiger Verbrauch
Schnittstelle zum Controller
InteliLite4 AMF25 Global Guide
8 bis 36 V DC
35 mA bei 24 V ÷ 100 mA bei 8 V
CAN1
689
