schnick-schnack-systems
Übersicht
Die Ansteuerungsgeräte der Big Intelli-Familie sind die perfekte DMX-LED-Steuerung
für große und kleine Einsätze.
Je nach Ausführung können die Produkte der Big Intelli-Familie als kleine Dimmer
für unsere einfarbigen LED-Streifen oder RGB-LED-Streifen und -Kacheln oder als
Verbinder/Adapter zwischen XLR- und Platinenkabeln eingesetzt werden. Mit den
Systemnetzteilen von Schnick-Schnack-Systems sind die Ansteuerungsgeräte der Big
Intelli-Familie zur High-End-Lösung erweiterbar.
Big Intelli XLR
Mit XLR-Steckern zum direkten Anschluss an Systemnetzteile und mit Systemsteckern
(wie bei der kleinen Intelligenz)
Big Intelli RGB
Mit drei eingebauten Drehreglern, um RGB-Systeme ganz ohne DMX-Quelle steuern zu
können
Big Intelli Monochrom
Mit einem Drehregler zum Dimmen für einfarbige Systeme
Standardfunktionen pro Version
Mit der Big Intelli XLR wurden die Funktionen einer Adapterplatine MK2 und der
LED-Intelligenz in einem Gehäuse vereint und somit die Leistungsfähigkeit erweitert.
Sie kann ohne weitere Komponenten in unser bestehendes System integriert werden.
Es ist möglich, die Big Intelli XLR mit den Ausgängen des Long Distance Controllers
(Blau) zu nutzen aber auch intelligente LED-Streifen anzuschließen (rote Stecker). Die
beiden blauen Stecker sind parallel geschaltet und somit können in Summe an beiden
Ausgängen 3A angeschlossen werden oder auch einfarbige LED-Streifen in Verbindung
mit entsprechenden Crosskabeln. Das bedeutet, man kann mit zwei Big Intellis XLR aus
einem Ausgang des Systemnetzteiles 4E zwei vollwertige Long Distance Controller-Aus-
gänge erzeugen. Den roten Stecker (Data, Power OUT to LED 2) können Sie nutzen, um
intelligente LED-Streifen anzusteuern (maximal 3A).
Die Big Intelli RGB hat die Funktion eines Drei-Kanal-DMX Mischpults. Mit den drei
angeschlossenen Potis werden die entsprechenden Farben angesteuert und gemischt.
Ein externes Netzteil mit entsprechenden Kabeln (maximal 70W, Anschluss an roten
Stecker Data Power IN) sorgt für die Spannungsversorgung.
Die Big Intelli Monochrom ist im Prinzip ein kleiner Dimmer, um unsere einfarbigen
LED-Streifen und -Kacheln in der Helligkeit zu regeln. Das Poti kann über einen Steck-
kontakt auch woanders eingebaut werden. Ein externes Netzteil mit entsprechenden
Kabeln (maximal 70W, Anschluss an roten Stecker, Data Power IN) sorgt für die Span-
nungsversorgung.
4

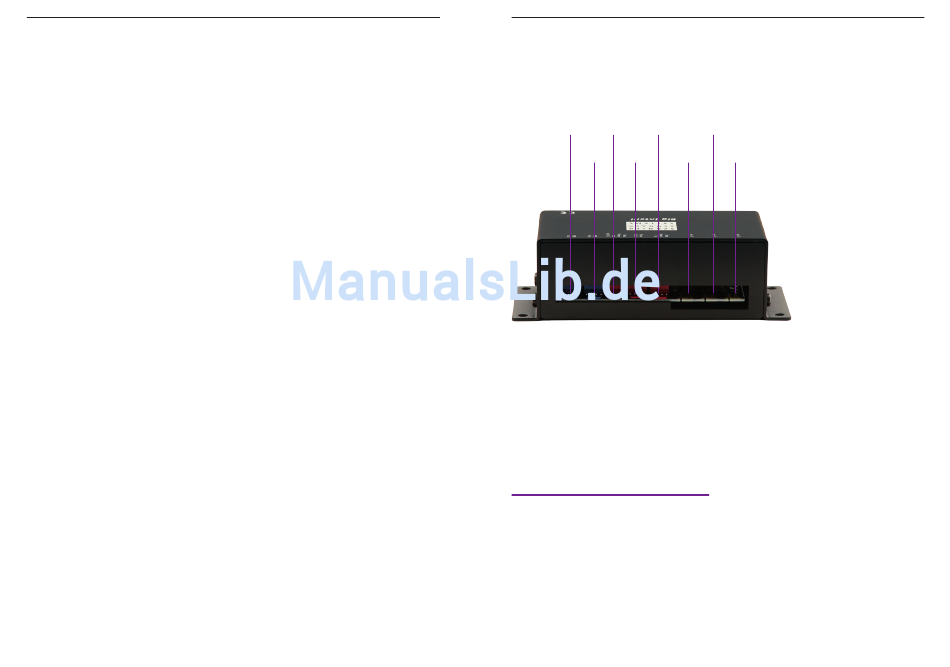

Anschlüsse
Auf der Rückseite des Gerätes finden Sie folgende
Anschlussmöglichkeiten:
RGB
Data Power
Data Power
OUT
OUT to LED 2
IN
RGB
From
OUT
LED 2
RGB OUT
Anschluss für LED-Streifen und
-Kacheln der Serien L und B
Data Power OUT to LED 2
Ausgang zur nächsten Intelligenz
From LED 2
(nur XLR-Version)
verbindet die Daten mit dem
XLR-Ausgang
Data Power IN
verbunden mit XLR 4pol-Eingang
Im Normalbetrieb muss zwischen Data Power OUT to LED 2 und
From LED 2 eine Überbrückung geschaffen werden, da sonst
die Daten nicht weitergeleitet werden können. Das hieße der
XLR 4pol-Ausgang wäre ohne Funktion.
bedienungsanleitung big intellis
ext. 2
ext. 3
ext. 1
ext. 1 (rot)
Anschlussmöglichkeit für
externe Potis
ext. 2 (grün, monochrom)
Anschlussmöglichkeit für
externe Potis
ext. 3 (blau)
Anschlussmöglichkeit für
externe Potis
5
