4. Einsatzvarianten

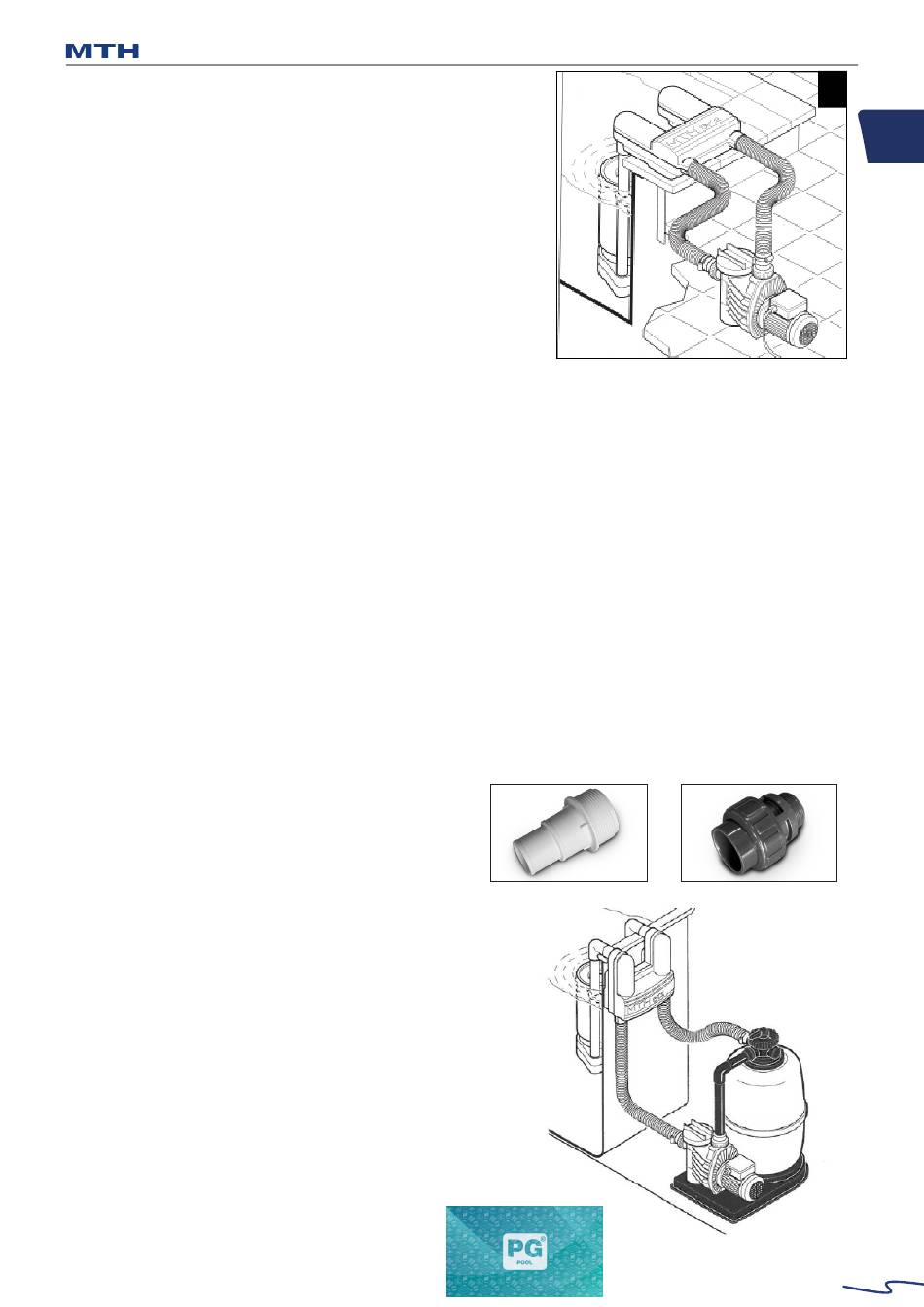

Bild 2
SK2 Einhängeskimmer mit Filterinnenteil (Kartusche)
an einem Betonbecken in Verbindung mit einer
selbstansaugenden Umwälzpumpe.
SK2 Einhängeskimmer unverklebt mit Filterinnenteil,
Rohre nicht verklebt, Anwendung für Betonbecken
(Die Umwälzpumpe gehört nicht zum Lieferumfang!)
4.1 Montage der Einhängeskimmer an einem
Stahlwandschwimmbecken (Hochbecken)
Hinweis:
Der Anschluss der Saug- und Druckleitung sind
hier als Schlauch ausgeführt. Die Ansaugseite
ist links. Der Skimmer und die Rückführung des
gereinigten Schwimmbeckenwassers sind im SK 2
Einhängeskimmer integriert. Die beiden Abstandhalter
(09), die auf die beiden Rohre (05) des Skimmerkorpus
aufgeschoben sind, vom Beckenrandgehäuse (07)
wegschwenken. Skimmergehäuse (04) seitlich in das
Schwimmbeckenwasser eintauchen und füllen. Das
Beckenrandgehäuse (07) am Beckenrand so einhängen,
dass der Handlauf zwischen Beckenrandgehäuse (07)
und der Skimmerverrohrung ist. Beckenrandgehäuse
waagrecht gegen die Schwimmbeckenwand andrü-
cken, damit die Saugnäpfe ansaugen. Die beiden
Abstandhalter (09), befestigt am Vor- und Rücklaufrohr
des Skimmergehäuses, vorsichtig in Richtung Folien-
innenhülle drehen, um das Skimmergehäuse zu
fixieren. Vorfilterkorb in das Skimmergehäuse ein- und
Schwimmskimmer Topf (02) aufsetzen. Kugeldüse
(16) so einstellen, dass die Einströmung parallel zur
Beckenwand verläuft.
Anschluss:
Version Schlauchanschluss für die Befestigung
eines Schwimmschlauchs N W 38 mm und NW
32mm in Verbindung mit einer Schlauchtülle, Abb.
1.
Der Anschluss an den Einhängeskimmer erfolgt mittels
2 x Schlauchtülle und 2 x Schlauchschellen (nicht im
Lieferumfang enthalten). Dazu die Schlauchtülle mit
Teflonband umwickeln und in das SK2 Übergangs-
Technische Informationen und Montageanleitung
muffenstück mit 1½" Innengewinde eindrehen.
Anschließend die beiden Schlauchenden
aufstecken und mittels Schlauchschellen befestigen.
Version feste Verrohrung mit PVC-Rohr und PVC-
Komponenten, Abb. 2
Die Montage an den SK 2 Einhängeskimmer erfolgt
mittels 2 x PVC-Verschraubung mit Klebemuffe 50
mm x 1 ½" AG mit O-Ring (nicht im Lieferumfang
enthalten). Dazu die PVC-Verschraubung in das SK2
Übergangsmuffenstück mit 1 ½" Innengewinde
eindrehen. Anschließend mit PVC-Druckrohr die
weitere Verrohrung mittels PVC-U Kleber herstellen.
Abb. 1 Schlauchtülle
Komponentenbeschreibung auf Seite 12.
2
Abb. 2 Verschraubung
7
DE
