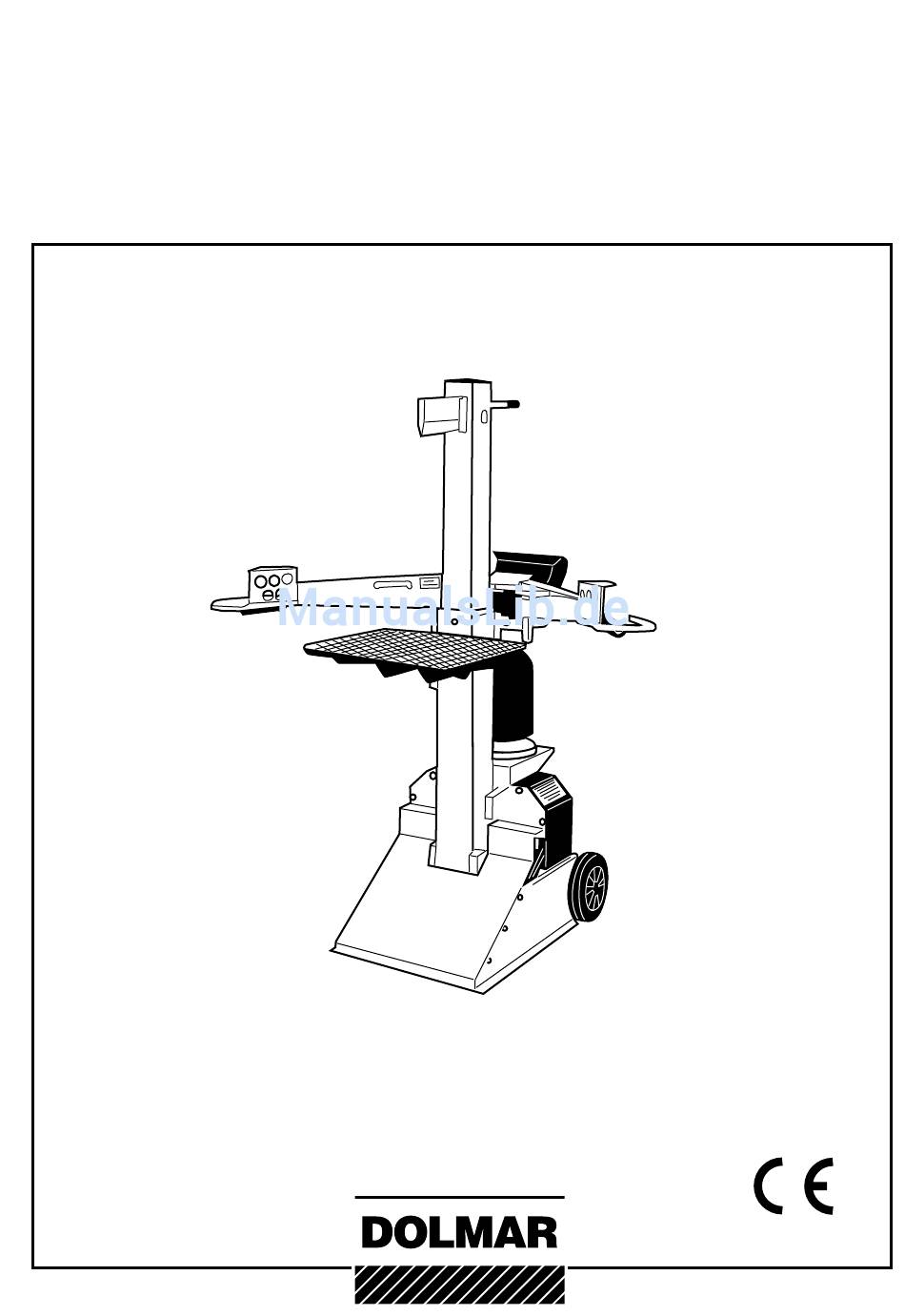

- Seite 1 Betriebsanleitung Originalbetriebsanleitung Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanleitung sorgfältig aufbewahren! LS-6002 LS-6004 LS-6004 S LS-7504 http://www.dolmar.com...
-
Seite 2: Inhaltsverzeichnis
EG-Konformitätserklärung Symbole Die Unterzeichnenden, Tamiro Kishima und Rainer Bergfeld, Sie werden beim Lesen der Betriebsanleitung und auf bevollmächtigt von der DOLMAR GmbH, erklären, dass die den Holzspaltern auf folgende Symbole stoßen. Geräte der Marke DOLMAR, Vor Inbetriebnahme Betriebsanlei- Typ: Holzspalter... -
Seite 3: Vollständige Lieferung Und Transportschäden
Faserrichtung bestimmt. Der Holzspalter ist nur für die Bedienung durch eine Person ausgelegt. Es dürfen nie zwei oder mehrere Personen an einer Wir gratulieren Ihnen zu Ihrem neuen DOLMAR Holzspalter Maschine arbeiten. und sind überzeugt, dass Sie mit dieser modernen Maschine zufrieden sein werden. -
Seite 4: Persönliche Schutzausrüstung
Persönliche Schutzausrüstung Um beim Spalten von Holz, Augen-, Hand-, sowie Fuß- verletzungen zu vermeiden, müssen die nachfolgend beschriebenen Körperschutzausrüstungen und Körper- schutzmittel getragen werden. Die Kleidung soll zweckmäßig, d. h. eng anliegend, aber nicht hinderlich sein. Schmuck oder andere Dinge, die bei der Ar- beit hinderlich sein können, dürfen nicht getragen werden. -
Seite 5: Teilebezeichnung
Zubehör (nicht im Lieferumfang enthalten) Zur Erweiterung der Einsatzmöglichkeiten des Holzspalters sind folgende Zubehörkomponenten erhältlich: 11 Spaltkreuz 12 Spaltkeilverbreiterung 13 Spaltkeilverlängerung 14 Verlängerungskabel (230 V zu LS-6002 und 400 V zu LS- 6004, LS-6004 S, LS-7504) 230 V 400 V... -
Seite 6: Bedienung
3 x 2,5). Die Stromzuführung erfolgt über eine Schalter-Stecker-Kombination. Hinweise zur Elektrik bei Typ LS-6004, LS-6004 S, LS-7504 Das Zuleitungskabel muss, bei einer Länge von 25 m (Drehstrom- motor 400 V), mindestens einen Querschnitt von 1,5 mm haben. Beachten Sie bitte, dass der Nullleiter vom Holzspalter ange- schlossen sein muss, da sonst kein Betrieb möglich ist. -
Seite 7: Sicherheitshinweise
Hinweise zur Inbetriebnahme Vor jeder Inbetriebnahme des Holzspalters muss dieser auf äußere Schäden überprüft werden. Die Hydraulikschläuche (1) und sämtliche Verbindungsstel- len (2) an der Hydraulikanlage müssen kontrolliert werden, um eventuelle undichte Stellen zu erkennen und zu beseitigen. Alle Sicherheitseinrichtungen müssen an der Maschine ange- bracht sein. -
Seite 8: Tischeinstellung
Tischeinstellung Der Tisch vom Holzspalter kann in drei verschiedene Positio- nen gehangen werden. (In der oberen Stellung ist ein zusätz- licher Sicherungsbolzen vorgesehen.) Zum Verstellen der Ti- sche ist kein Werkzeug erforderlich. Um den Tisch zu verstellen, muss die Flügelmutter (1) an der Tischhalterung/Säule abgeschraubt werden und der Bolzen aus der Bohrung herausgenommen werden. -
Seite 9: Einstellung Der Holzklemmung
Einstellung der Holzklemmung Um das Holz beim Spaltvorgang festzuhalten, sind an beiden Betätigungsarmen Holzklemmungen (4) angebracht. Diese kön- nen je nach Größe der Holzstämme eingestellt werden. Bei klei- nen Holzdurchmessern müssen sie nach innen gestellt werden. Die Holzklemmung passt sich durch die angebrachte Druckfe- der (5) stufenlos an jede Größe der Holzklemmung an. -
Seite 10: Wartung Und Instandhaltung
Öltank. Die Einfüllschraube (3) befi ndet sich auf der rechten Oberseite des Tankes. Empfohlene Hydrauliköle: DOLMAR HLP 46, DEA HD B 46, Shell Tellus 10 - 46, Esso Nuto H 46 Ablassschraube und Einfüllschraube Fangen Sie das Altöl bei einem Ölwechsel in einem geeigne- ten Behälter auf. -
Seite 11: Technische Daten
Technische Daten LS-6004 LS-6002 LS-6004 S LS-7504 Motor Elektro Elektro Elektro Elektro Motorhersteller Motortyp Leistung Nennspannung Frequenz Nennstrom 14,8 Vorsicherung 16 träge 16 träge 16 träge 16 träge Drehzahl U/min 2850 2850 1400 2850 Spaltkraft* Spaltlänge max. 1080 1080 1080 1080 Spaltlänge mit Zwischentisch... -
Seite 12: Elektrische Anlage
Arbeiten an der elektrischen Anlage dürfen nur von einer Elektrofachkraft ausgeführt werden! Verwenden Sie für elektrisch betriebene Spaltmaschinen einen ortsveränderlichen Personenschutzschalter (PRCD), falls im Versorgungsnetz die Fehlerstromschutzschaltung (RCD) mit einem Nennfehlerstrom von max. 0,03A nicht vorgesehen ist. LS-6002 LS-6004 LS-6004S LS-7504... -
Seite 13: Restrisikobetrachtung
Original Ersatz- und Zubehörteile erhalten Sie bei Ihrem Fachhändler. Er verfügt auch über die notwendigen Ersatzteillisten, um die benötigten Ersatzteilnummern zu ermitteln und wird laufend über Detailverbesserungen und Neuerungen im Ersatzteilangebot in- formiert. Bitte beachten Sie auch, dass bei der Verwendung von nicht Original DOLMAR Teilen eine Garantieleistung durch DOLMAR nicht möglich ist. - Seite 14 Garantie DOLMAR garantiert eine einwandfreie Qualität und übernimmt die Kosten für eine Nachbesserung durch Auswechseln der schad- haften Teile im Falle von Material- oder Herstellungsfehlern, die innerhalb der Garantiezeit nach dem Verkaufstag auftreten. Bitte beachten Sie, dass in einigen Ländern spezifi sche Garantiebedingungen gültig sind. Fragen Sie im Zweifelsfall Ihren Verkäufer.
- Seite 15 Notizen...
- Seite 16 DOLMAR-Fachhändler fi nden Sie unter: www.dolmar.com Änderungen vorbehalten DOLMAR GmbH Postfach 70 04 20 D-22004 Hamburg Germany Form: 995 703 556 (11.09 D) http://www.dolmar.com...
