Renkforce MP-2000 Bedienungsanleitung
Pa-endstufe
Verwandte Anleitungen für Renkforce MP-2000
Inhaltszusammenfassung für Renkforce MP-2000
- Seite 1 Bedienungsanleitung MP-2000 PA-Endstufe Best.-Nr. 1307000 Seite 2 - 15 Operating Instructions MP-2000 PA Amplifier Item No. 1307000 Page 16 - 29 Mode d´emploi MP-2000 Amplificateur Power N° de commande 1307000 Page 30 - 43 Gebruiksaanwijzing MP-2000 Power-Eindtrap Bestelnr. 1307000 Pagina 44 - 57...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Einführung ................................3 2. Bestimmungsgemäße Verwendung ........................4 3. Symbol-Erklärungen ............................4 4. Sicherheitshinweise ............................5 5. Featurebeschreibung ............................6 6. Anschlüsse und Bedienelemente ........................7 7. Aufstellung/Montage............................8 8. Anschluss ................................9 a) Anschluss der Ein- und Ausgänge ......................9 b) Anschlussbeispiel ............................10 c) Netzanschluss ..............................11 9. Bedienung ................................12 10. Wartung ................................13 a) Sicherungswechsel ............................13 b) Reinigung ..............................13 11. Behebung von Störungen . -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungs- anleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbe- triebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte wei- tergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de/kontakt Österreich: www.conrad.at www.business.conrad.at Schweiz: www.conrad.ch www.biz-conrad.ch... -
Seite 4: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung Die PA-Endstufe dient zur Verstärkung von niederpegeligen Audiosignalen in Heim- oder semiprofessi- onellen Audioanlagen und wird dabei zwischen die zu verstärkende Signalquelle und die Lautsprecher geschaltet. Die Endstufe ist zur Ansteuerung von Lautsprecherboxen mit einer Mindestimpedanz von 4 Ohm pro Kanal ausgelegt. Das Gerät selbst darf nur mit einer niederpegeligen Audioquelle angesteuert werden. Dieses Produkt ist nur für den Anschluss an 220 - 240 V/50 - 60 Hz Wechselspannung zugelassen. Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtig- keit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden. Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut und das Gehäuse nicht geöffnet werden. Beachten Sie alle Sicherheits- und Montagehinweise dieser Bedienungsanleitung! 3. Symbol-Erklärungen Das Blitzsymbol in einem Dreieck warnt vor ungeschützten, spannungsführenden Bauteilen bzw. Bauelementen im Gehäuseinneren oder vor berührungsgefährlichen Anschlussstellen. Die Be- rührung dieser Bauteile bzw. Anschlussstellen kann lebensgefährlich sein. Leitungen, die an solche Anschlussstellen angeschlossen werden, darf nur der Fachmann an- schließen oder es müssen anschlussfertige Leitungen verwendet werden. -
Seite 5: Sicherheitshinweise
4. Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, er- lischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie. Sehr geehrte Kundin, sehr geehrter Kunde: Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz des Gerätes, sondern auch zum Schutz Ihrer Gesundheit. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch: • Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet. • Alle Personen, die dieses Produkt bedienen, installieren, aufstellen, in Betrieb nehmen oder warten müssen entsprechend ausgebildet und qualifiziert sein und diese Bedienungsanleitung beachten. • Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (220 - 240 V/50 - 60 Hz) des öffentlichen Versorgungsnetzes verwendet werden. • Achten Sie auf eine sachgerechte Inbetriebnahme der PA-Endstufe. Beachten Sie hierbei die- se Bedienungsanleitung. • Stellen Sie sicher, dass beim Aufstellen des Produktes die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt wird. • Sollte die Netzleitung Beschädigungen aufweisen, so berühren Sie sie nicht. Schalten Sie zu- erst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Betreiben Sie das Produkt danach nicht mehr, sondern bringen Sie es in eine Fachwerkstatt. • Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen. -
Seite 6: Featurebeschreibung
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss der PA-Endstufe haben. • Betreiben Sie das Produkt nicht unbeaufsichtigt. • Benutzen Sie das Gerät nicht in tropischem, sondern nur in gemäßigtem Klima. • Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefähr- lichen Spielzeug werden. • Beachten Sie auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln dieser Be- dienungsanleitung. • Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an die PA-Endstufe angeschlossen werden. • In gewerblichen oder öffentlichen Einrichtungen sind zahlreiche Gesetze und Vorschriften, z.B. zur Unfallverhütung des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel usw. zu beachten. Sie als Betreiber müssen sich entsprechend bei den zuständigen Stellen und Behörden informieren und sind verantwortlich für die Einhaltung der geltenden Gesetze und Vorschriften. • Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem Fachmann in Verbindung. 5. Featurebeschreibung • Leistungsfähige 2 Kanal-Endstufe für kleinere Beschallungsaufgaben • Lüfterlose Kühlung ohne störende Betriebsgeräusche bei geringen Lautstärken • Betriebssicher und vielseitig einsetzbar • Stabile Lautsprecher-Schraubklemmenausgänge... -
Seite 7: Anschlüsse Und Bedienelemente

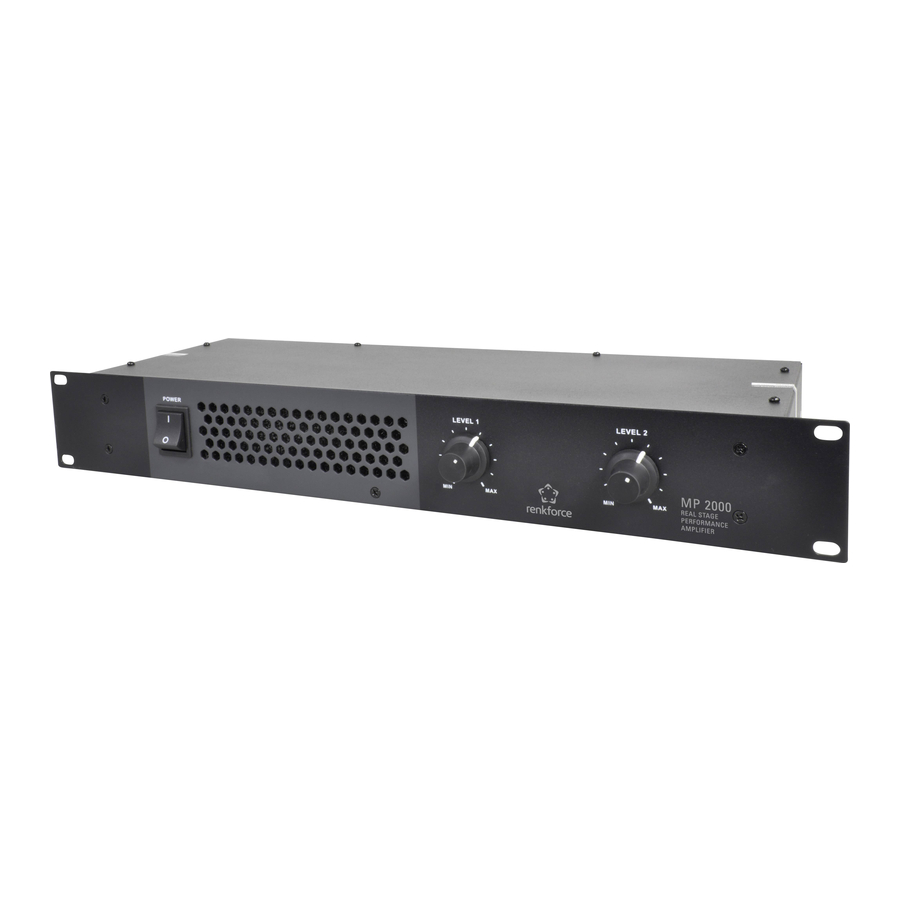

6. Anschlüsse und Bedienelemente (1) Netzschalter POWER (2) Lautstärkeregler LEVEL (3) Eingangsbuchsen LINE IN (4) Lautsprecherausgänge POWER OUT (5) Sicherungshalter (6) Netzleitung... -
Seite 8: Aufstellung/Montage
7. Aufstellung/Montage Achten Sie bei der Auswahl des Aufstell- bzw. Montageortes darauf, dass direktes Sonnen- licht, Vibrationen, Staub, Hitze, Kälte und Feuchtigkeit vermieden werden müssen. Es dürfen sich keine starken Transformatoren oder Motoren in der Nähe befinden. Achten Sie beim Aufstellen mit anderem Equipment auf ausreichende Belüftung. Halten Sie ausreichend Abstand zu Wärmequellen. Stellen Sie das Gerät nicht in die direkte Nähe von Wärmequellen. Richten Sie keine starken Strahler und Lichtquellen auf das Gerät. Dies kann zur Überhitzung führen (Brandgefahr!). Die Wärmeabfuhr des Verstärkers darf nicht behindert werden. Stellen Sie ihn nicht auf wei- che Untergründe, wie z.B. Teppiche oder Betten. Decken Sie die Ventilationsöffnungen im Gehäuse nicht ab. Die Luftzirkulation darf nicht durch Gegenstände wie Zeitschriften, Tisch- decken, Vorhänge o.ä. behindert werden. Dies verhindert die Wärmeabfuhr und kann zur Über- hitzung führen (Brandgefahr!). Bei Rackmontage des Verstärkers während des Betriebs immer beide Rackdeckel abneh- men! Betreiben Sie den Verstärker nur auf einem stabilen Untergrund, der nicht wärmeempfindlich ist und in waagerechter Lage, da ansonsten keine korrekte Luftzirkulation gegeben ist. Achten Sie auf eine sichere Befestigung bzw. eine stabile Aufstellung, da vom hohen Gewicht des Gerätes eine nicht unerhebliche Unfallgefahr ausgehen kann. Bohren oder Schrauben Sie zur Befestigung keine zusätzlichen Schrauben in das Gehäuse. -
Seite 9: Anschluss
. Anschluss Benutzen Sie zum Anschluss der Eingänge nur hierfür geeignete, abgeschirmte Cinchleitungen. Bei Verwendung anderer Kabel können Störungen auftreten. Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Verstärkers führen können, dürfen an die Cincheingänge nur Quellen mit einem Cinchausgang angeschlos- sen werden. Die Verdrahtung zu den Lautsprechern muss jeweils zweiadrig ausgeführt werden. Isolieren Sie offene Verbindungsstellen. Achten Sie darauf, dass keine der Leitungen durch scharfe Kan- ten beschädigt werden kann. Verwenden Sie nur Lautsprecher mit einer ausreichenden Belastbarkeit (siehe „Technische Daten“). Verbinden Sie die Lautsprecher direkt mit der Endstufe. Verwenden Sie keine Kopfhöreradapter oder Verteilerboxen! Im Zweifelsfall sollten Sie mit einem Fachmann Rücksprache halten. Achten Sie darauf, dass die Lautsprecher richtig gepolt sind - also die Plus- und Minuskennzei- chen übereinstimmen. Der Verstärker wurde für den Betrieb an Lautsprecherimpedanzen von mindestens 4 Ohm ent- wickelt. Schließen Sie auf keinen Fall Lautsprecher mit einer geringeren Impedanz an. Beachten Sie auch die Anschlusswerte in den „Technischen Daten“. a) Anschluss der Ein- und Ausgänge • Verbinden Sie die Ausgänge Ihrer Audioquelle (Mischpult, Equalizer o.ä.) mit den Eingängen des Verstär- kers. Verbinden Sie den linken Kanal mit der Eingangsbuchse LINE IN CH1 (3). Verbinden Sie den rechten Kanal mit der Eingangsbuchse LINE IN CH2 (3). -
Seite 10: Anschlussbeispiel
b) Anschlussbeispiel... -
Seite 11: Netzanschluss
c) Netzanschluss Der Verstärker und alle angeschlossenen Geräte müssen ausgeschaltet sein. Die Netzsteckdose, an die der Verstärker angeschlossen wird, muss leicht erreichbar sein, da- mit das Gerät im Fehlerfall schnell und einfach von der Netzstromversorgung getrennt werden kann. Seien Sie vorsichtig beim Umgang mit Netzleitungen und Netzanschlüssen. Netzspannung kann lebensgefährliche elektrische Schläge verursachen. Lassen Sie Kabel nicht frei herumliegen, sondern verlegen Sie sie fachmännisch um Unfallge- fahren zu vermeiden. Achten Sie vor dem Einstecken des Netzsteckers darauf, dass die am Verstärker angegebene Gerätespannung mit der verfügbaren Netzspannung übereinstimmt. Sollte die Angabe nicht mit der zur Verfügung stehenden Netzspannung übereinstimmen, schließen Sie das Gerät nicht an. Bei einer falschen Versorgungsspannung sind schwerwiegende Schäden die Folge. Wird eine Verlängerungsleitung benutzt, muss sichergestellt sein, dass diese für die entspre- chende Belastung ausgelegt ist. • Stecken Sie den Netzstecker der Netzleitung (6) in eine ordnungsgemäße Wandsteckdose. • Mit dem Netzschalter POWER (1) wird der Verstärker ein- bzw. ausgeschaltet. In Stellung „I“ ist das Gerät eingeschaltet, in Stellung „O“ ist es ausgeschaltet. -
Seite 12: Bedienung
9. Bedienung Nachdem der Anschluss erfolgt ist und Sie die Verkabelung nochmals überprüft haben können Sie die PA- Endstufe das erste Mal in Betrieb nehmen. Nehmen Sie die PA-Endstufe nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit die- ser Bedienungsanleitung vertraut gemacht haben. Überprüfen Sie nochmals alle Anschlüsse auf Richtigkeit. Achten Sie darauf, dass der Verstärker und die angeschlossenen Geräte nicht überlastet wer- den. Die Wiedergabe darf keinesfalls verzerrt sein. Sollten verzerrte Musiksignale zu hören sein, obwohl keine zu hohe Lautstärke eingestellt wurde, so ist die Anlage sofort auszuschalten und der Anschluss zu überprüfen. Liegt kein Fehler am Anschluss vor, wenden Sie sich bitte an eine Fachkraft. • Drehen Sie die Lautstärkeregler LEVEL (2) auf Minimum (Linksanschlag). • Schalten Sie Ihre Audioquelle (z.B. Mischpult) und die daran angeschlossenen Geräte ein. • Schalten Sie den Verstärker mit dem Netzschalter POWER (1) ein (Schalter in Stellung „I“ bringen). • Regeln Sie die Lautstärke der Audioquelle auf ca. 75% der maximalen Lautstärke bzw. auf den maximalen unverzerrten Pegel (ersichtlich bei Geräten mit Aussteuerungsanzeigen an der 0 dB-Markierung). • Stellen Sie nun mit den Lautstärkereglern LEVEL (2) die maximal benötigte Lautstärke ein. Diese Einstellung erzielt einen möglichst hohen Rauschabstand und ermöglicht die beste Au- dioqualität. Achten Sie darauf, dass die maximale Lautstärke von der Leistungsfähigkeit der Lautsprecher und des Verstärkers abhängt. Die Wiedergabe darf nicht verzerrt sein. Durch eine zu hohe Lautstärke kann es zu Schäden sowohl an den Lautsprechern, als auch am Verstärker... -
Seite 13: Wartung
10. Wartung Überprüfen Sie regelmäßig die technische Sicherheit der PA-Endstufe z.B. auf Beschädigung der Netzlei- tung und des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist die PA-Endstufe außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdose ziehen! Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn: • das Gerät sichtbare Beschädigungen aufweist • das Gerät nicht mehr arbeitet • nach längerer Lagerung unter ungünstigen Verhältnissen, oder • nach schweren Transportbeanspruchungen Bevor Sie die PA-Endstufe reinigen oder warten beachten Sie unbedingt folgende Sicherheitshinweise: Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile frei- gelegt werden. Vor einer Wartung oder Instandsetzung muss deshalb das entsprechende Gerät von allen Span- nungsquellen getrennt werden. Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungsquel- len getrennt wurde. Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist. a) Sicherungswechsel Ist ein Sicherungswechsel erforderlich, ist darauf zu achten, dass nur Sicherungen vom angegebenen Typ und Nennstromstärke (siehe Technische Daten) als Ersatz Verwendung finden. Ein Flicken von Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig. • Nach erfolgter Netztrennung (Netzstecker ziehen!) drehen Sie vorsichtig die Sicherungskappe am Si- cherungshalter (5) mit der defekten Sicherung heraus. • Entnehmen Sie die defekte Sicherung und ersetzen Sie sie mit einer Sicherung gleichen Typs. • Schrauben Sie nun die Sicherungskappe mit der neuen Sicherung wieder vorsichtig in den Sicherungs- halter (5) ein. • Erst danach das Gerät wieder mit dem Netz verbinden und in Betrieb nehmen. b) Reinigung Äußerlich sollte der Verstärker nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Ge- häuseoberflächen beschädigt werden könnten. -
Seite 14: Behebung Von Störungen
11. Behebung von Störungen Mit dieser PA-Endstufe haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen oder Störungen kommen. Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können. Beachten Sie unbedingt die Sicherheitshinweise! Keine Funktion, das Gerät lässt sich nicht einschalten: • Ist der Netzstecker in der Netzsteckdose eingesteckt? • Ist die Sicherung des Verstärkers defekt? • Überprüfen Sie die Netzsteckdose. Wird sie ordnungsgemäß mit Strom versorgt? Kein Ton ist zu hören: • Stehen die Lautstärkeregler LEVEL (2) am Verstärker auf Minimum (Linksanschlag)? • Sind Audioquelle und Lautsprecher richtig angeschlossen? • Ist die Audioquelle eingeschaltet und der Lautstärkeregler dort nicht auf Minimum gestellt? Ein Kanal funktioniert nicht: • Sind Eingänge und Lautsprecher richtig angeschlossen? Hat sich evtl. ein Stecker gelöst? • Steht der Balanceregler der Audioquelle in Mittelstellung? • Steht einer der Lautstärkeregler LEVEL (2) am Verstärker auf Minimum (Linksanschlag)? Der Ton ist verzerrt: • Der Pegel am Mischpult ist falsch eingestellt/der Verstärkereingang wird übersteuert. -
Seite 15: Handhabung
12. Handhabung • Schalten Sie den Verstärker niemals gleich dann ein oder verbinden Sie ihn mit einer Netzsteckdose, wenn er von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kon- denswasser kann unter Umständen das Gerät zerstören. Lassen Sie den Verstärker uneingesteckt und ausgeschaltet auf Zimmertemperatur kommen. Warten Sie bis das Kondenswasser verdunstet ist. • Ziehen Sie Netzstecker nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den dafür vorgesehenen Griffflächen aus der Netzsteckdose. • Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Netzsteckdose. • Achten Sie während des Betriebs auf eine ausreichende Belüftung des Verstärkers. Halten Sie während des Betriebs einen Bereich von mindestens 15 cm rund um das Gerät frei. Die Ventilationsöffnungen dür- fen auf keinen Fall verdeckt werden. Bei Rackmontage während des Betriebs immer beide Rackdeckel abnehmen! • Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer den Netzstecker aus der Netzsteckdose. • Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden. Hierdurch kann das Gehör geschädigt werden. 13. Entsorgung Elektronische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Be- stimmungen. 14. Technische Daten Betriebsspannung..........220 - 240 V/50 - 60 Hz Sicherung ............T1,6AL/250 V (5 x 20 mm) Ausgangsleistung (RMS / max.) ...... 2 x 100/160 W (4 Ohm) Frequenzgang ............. 10 - 30000 Hz Abmessungen ............. 483 x 65 x 185 mm (1,5 HE) Masse ..............4,5 kg... - Seite 58 ! Impressum Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswei- se, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. © Copyright 2015 by Conrad Electronic SE. ( Legal notice This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represent the technical status at the time of printing. © Copyright 2015 by Conrad Electronic SE. # Information légales Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse. © Copyright 2015 par Conrad Electronic SE. $ Colofon Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uit- treksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen. © Copyright 2015 by Conrad Electronic SE. V1_0115_01...
