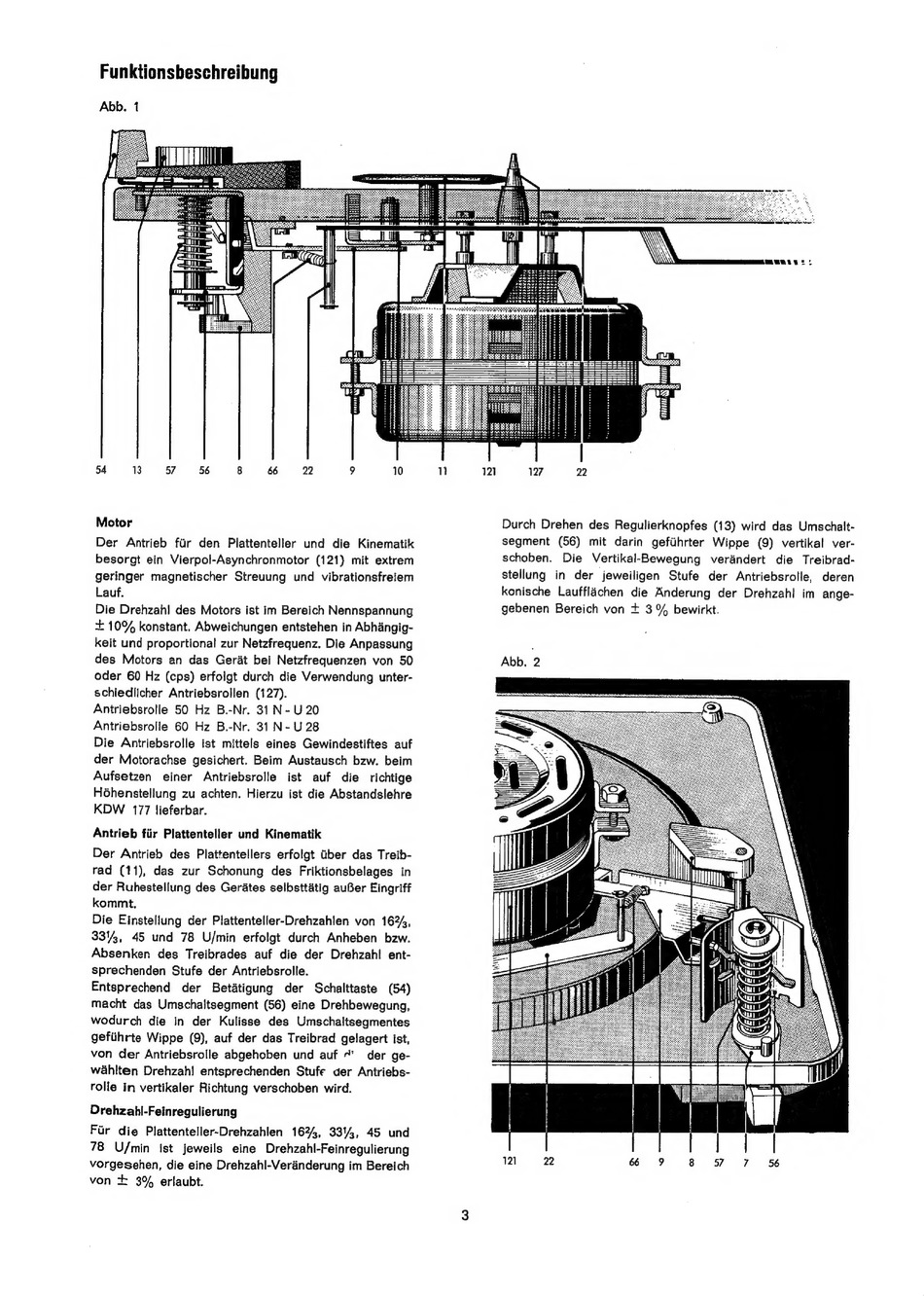

Dual 1009 Service-Instruktion Seite 3

Funktionsbeschreibung
Abb. 1
54 13 57 56 8 66 22 9 10
Motor
Der Antrieb fur den Plattenteller und die Kinematik
besorgt ein Vierpol-Asynchronmotor (121) mit extrem
geringer magnetischer Streuung und vibrationsfreiem
Lauf.
Die Drehzahl des Motors ist im Bereich Nennspannung
+ 10% konstant. Abweichungen entstehen in Abhangig-
keit und proportional zur Netzfrequenz. Die Anpassung
des Motors an das Gerat bei Netzfrequenzen von 50
oder 60 Hz (cps) erfolgt durch die Verwendung unter-
schiedlicher Antriebsrollen (127).
Antriebsrolle 50 Hz B.-Nr. 31. N-U 20
Antriebsrolle 60 Hz B.-Nr. 31 N-U 28
Die Antriebsrolle ist mittels eines Gewindestiftes auf
der Motorachse gesichert. Beim Austausch bzw. beim
Aufsetzen einer Antriebsrolle ist auf die richtige
Héhenstellung zu achten. Hierzu ist die Abstandslehre
KDW 177 lieferbar.
Antrieb fiir Plattenteller und Kinematik
Der Antrieb des Plattentellers erfolgt tber das Treib-
rad (11), das zur Schonung des Friktionsbelages in
der Ruhestellung des Gerdtes selbsttatig auBer Eingriff
kommt.
Die Ejinstellung der Plattenteller-Drehzahlen von 1624,
3343, 45 und 78 U/min erfolgt durch Anheben bzw.
Absenken des Treibrades auf die der Drehzahl ent-
sprechenden Stufe der Antriebsrolle.
Entsprechend der Betdtigung der Schalttaste (54)
macht das Umschaltsegment (56) eine Drehbewegung,
wodurch die in der Kulisse des Umschaltsegmentes
gefulhrte Wippe (9), auf der das Treibrad gelagert ist,
von der Antriebsrolle abgehoben und auf "" der ge-
wahiten Drehzah! entsprechenden Stufe der Antriebs-
rolle in vertikaler Richtung verschoben wird.
Drehzahl-Feinregulierung
Fir die Plattenteller-Drehzahlen 1624, 3314, 45 und
78 U/min ist jeweils eine Drehzah!-Feinregulierung
vorgesehen, die eine Drehzahl-Veranderung im Bereich
von + 3% erlaubt.
11
121 127 22
Abb. 2
