Operator Box V2

4 Produktbeschreibung

4.1 Aufbau und Funktion

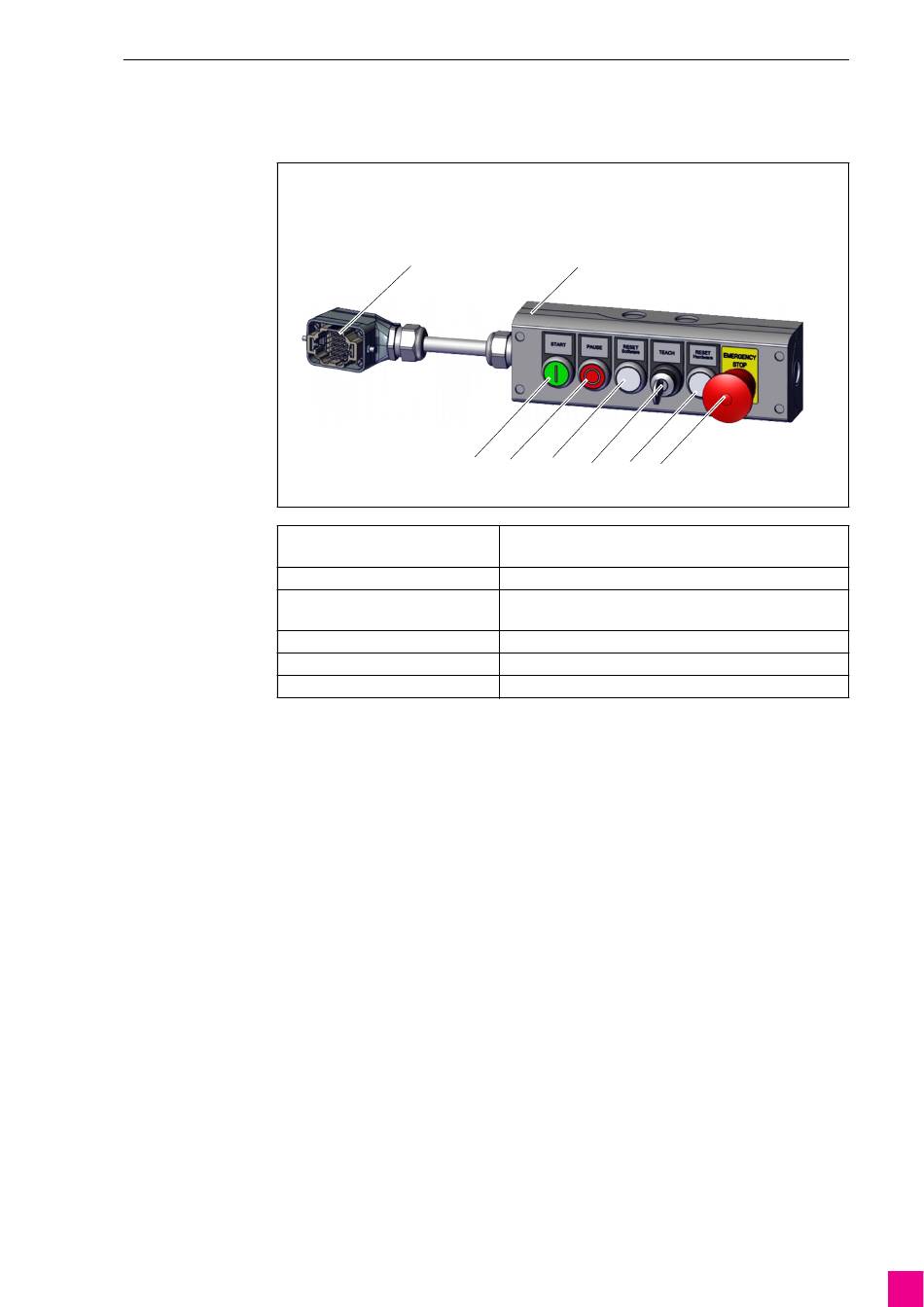

Abb. 1
A Stecker
B Operator Box V2
C <Emergency Stop>
D <Reset Hardware>
Not-Aus-Taster
<Emergency Stop> (C)
Schalter <Reset Hardware> (D)
Schalter <Automatic/Teach> (E)
Taste <Reset Software> (F)
Taste <Pause> (G)
Taste <Start> (H)
Aufbau und Funktion
A
H G
Not-Aus-Taster zum Unterbrechen der elektrischen
Energieversorgung in einer Gefahrensituation.
Taste zum Zurücksetzen eines Fehlers in der Hardware.
Schalter zum Umschalten zwischen Teach- (ZeroG) und
Automatik-Modus (Ausführen eines Programms).
Taste zum Zurücksetzen eines Fehlers in der Software.
Taste zum Pausieren eines Programms.
Taste zum Starten eines Programms.
4 Produktbeschreibung
E <Teach/Automatic>
F <Reset Software>
G <Pause>
H <Start>
B
F E D C
DE - 7
