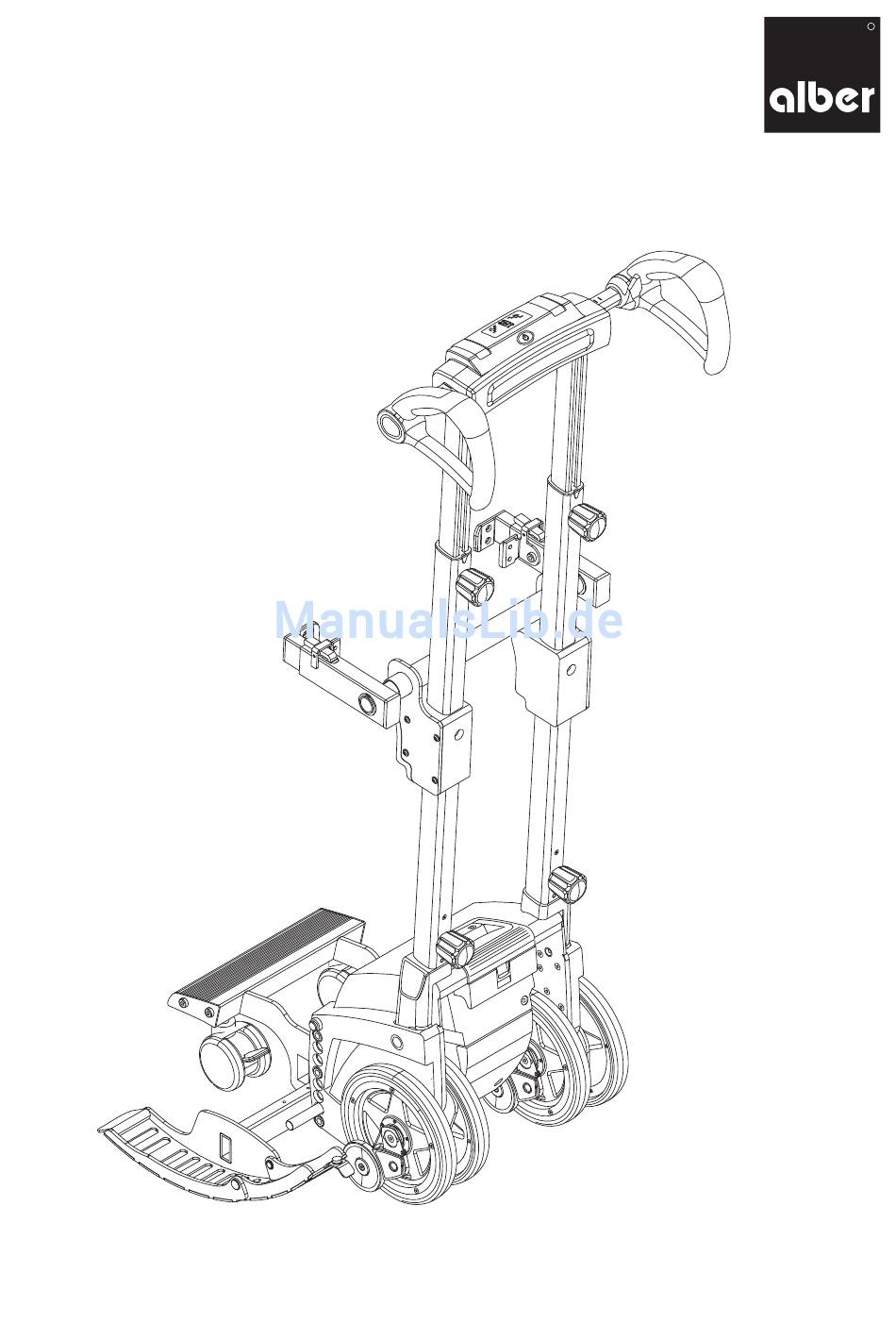

- Seite 1 X7 Montageanweisung für den Anbau am scalamobil S35/S38 Instruction for mounting at the scalamobil S35/S38...
-
Seite 2: Montage
Ulrich Alber GmbH Montageanweisung X7 Vor dem Weißen Stein 21 D-72461 Albstadt [Mounting instruction X7] Telefon: +49 7432-2006-0 Internet: www.alber.de Achtung, der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen ! Caution , any mounting must be done by personnel authorized by the manufacturer !]... - Seite 3 Ulrich Alber GmbH Montageanweisung X7 Vor dem Weißen Stein 21 D-72461 Albstadt [Mounting instruction X7] Telefon: +49 7432-2006-0 Internet: www.alber.de Montage Mounting Scalamobil leicht nach hinten kippen um die Radaufnahme einrasten zu lassen. Falls erforderlich: Zusätzlich den Hebel [A] nach recht drücken.
- Seite 4 Ulrich Alber GmbH Montageanweisung X7 Vor dem Weißen Stein 21 D-72461 Albstadt [Mounting instruction X7] Telefon: +49 7432-2006-0 Internet: www.alber.de Montage Mounting Bei Montage: Zuerst Halterung nach oben schieben, dann Griffeinheit auf Antrieb aufsetzen When mounting: First move the bracket upwards, then attach the grip unit to the drive unit.
- Seite 5 Ulrich Alber GmbH Montageanweisung X7 Vor dem Weißen Stein 21 D-72461 Albstadt [Mounting instruction X7] Telefon: +49 7432-2006-0 Internet: www.alber.de Nutzung Erst Radaufnahme mittig ausrichten, dann Stuhl einfahren. Usage First extent both X7 wheel receivers according to width of wheelbase. Stand behind wheelchair and stairclimber and pull wheelchair backward onto wheel receivers.
- Seite 6 Ulrich Alber GmbH Montageanweisung X7 Vor dem Weißen Stein 21 D-72461 Albstadt [Mounting instruction X7] Telefon: +49 7432-2006-0 Internet: www.alber.de Die beiden Rohrklemmungen des scalaport X7 über linkes und rechtes Rahmenrohre der Nutzung Rollstuhl-Rückenlehne schieben (siehe Grafik A) und fixieren (siehe Grafik B).
- Seite 7 Ulrich Alber GmbH Montageanweisung X7 Vor dem Weißen Stein 21 D-72461 Albstadt [Mounting instruction X7] Telefon: +49 7432-2006-0 Internet: www.alber.de Montage Kopfstütze Attaching of the headrest Winkel und Höhe auf Insassen anpassen. Adjust in angle and height to fit passenger...
- Seite 8 Ulrich Alber GmbH Montageanweisung X7 Vor dem Weißen Stein 21 D-72461 Albstadt [Mounting instruction X7] Telefon: +49 7432-2006-0 Internet: www.alber.de Nutzungshinweise Instruction for use Kollision der Radaufnahme [A] mit der Stufenkante vermeiden! Avoid collision of the wheel adapter [A] against the stair flange! Bei Montage: Zuerst Halterung nach oben schieben, dann Griffeinheit auf Antrieb aufsetzen When mounting: First move the bracket upwards, then attach the grip unit to the drive unit.
- Seite 9 Ulrich Alber GmbH Montageanweisung X7 Vor dem Weißen Stein 21 D-72461 Albstadt [Mounting instruction X7] Telefon: +49 7432-2006-0 Internet: www.alber.de Transport Transportation Quetschgefahr Risk of being crushed Beim scalamobil S38 ist das Zusammenklappen nicht möglich Folding not possible with scalamobil S38...
- Seite 10 Press respectively pull out the l ocking pin Vor Inbetriebnahme des scalaport X7 / scalamobil: Gebrauchsanweisung scalamobil S35 lesen! Read user’s manual scalamobil S35 before using the scalaport X7 Max. zulässiges Personengewicht: 120 kg Max. weight of person: 120 kg...
- Seite 12 Ulrich Alber GmbH Vor dem Weißen Stein 21 D-72461 Albstadt Tel.: 07432 / 2006-0 Fax: 07432 / 2006-299 www.alber.de info@alber.de 37.0001.2.99.04 Stand: 02.07.2012...
