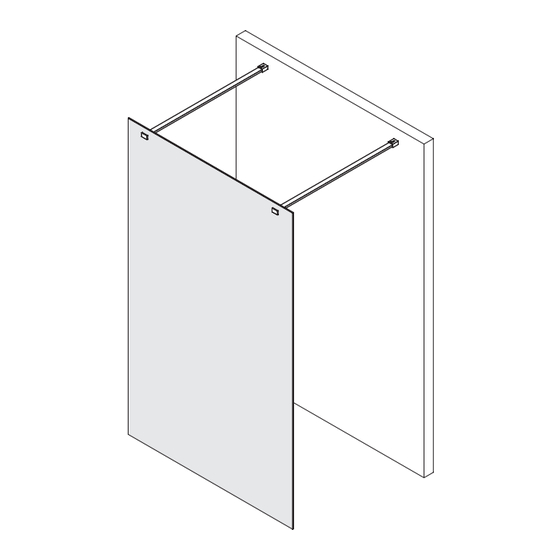

Koralle S505Plus PTDFQ Montageanleitung
Quicklinks
Vor Montage bitte Gebrauchsanleitung lesen!
D
Prima del montaggio leggere per favore le
I
istruzioni per I'uso!
Prière de lire le mode d'emploi avant de
F
procéder au montage!
Please read the instructions of use prior to
GB
starting installation work!
Z-Nr: 084 020 T-1
Mat. Nr: 6927122
Stand: 02/25
Verwandte Anleitungen für Koralle S505Plus PTDFQ
Inhaltszusammenfassung für Koralle S505Plus PTDFQ
- Seite 1 Vor Montage bitte Gebrauchsanleitung lesen! Prière de lire le mode d‘emploi avant de procéder au montage! Prima del montaggio leggere per favore le Please read the instructions of use prior to istruzioni per I‘uso! starting installation work! Z-Nr: 084 020 T-1 Mat.
- Seite 2 Duschkabinen sind zur Montage auf Duschwannen bestimmt. Bei anderweitiger Verwendung ist ein gleichwertiger Duschbereich (Abdichtung zum Estrich, Gefälle, …) sicherzustellen. Bei Montage auf Fuge ist bauseits sicherzustellen, dass es sich um eine wartungsfreie wasserdichte Verfugung handelt. Bei bodenfreier und bodenferner Montage sind bauseits Maßnahmen gegen die Rutschgefahr vor der Duschkabine zu treffen.
- Seite 3 PTDFQ Benötigtes Werkzeug Outils nécessaires Attrezzi necessari tools used (nicht enthalten) / (non founi) / (non inclusa) / (not included) TX25, (TX15) Ø 8 mm (Ø 2,7 mm), (Ø 6 mm) SW5, SW2,5 SW2, (SW3) Zubehör / Fittings / Accessori / Accessoires N22 B3,5x9,5-TX15 (6x) 084520 (2x) N201 M5x14-TX25 (2x)
- Seite 4 8417 1 mm (2x) 8417 2 mm (2x) 8417 3 mm (2x) innen / intérieur Maß prüfen interno / inside Vérifier la dimension Controlla la dimensione Check dimension N201 M5x14-TX25 (2x) 084521 (2x) 084526 (4x) 084520 (2x) TX25...
- Seite 5 3.+4 3.+4 Vor Montage bitte Gebrauchsanleitung lesen! Prière de lire le mode d‘emploi avant de procéder au montage! Prima del montaggio leggere per favore le Please read the instructions of use prior to istruzioni per I‘uso! starting installation work! Z-NR: 010 752 6-1 Mat.
- Seite 6 N22/TX15 2,7mm N22/TX15 N22/TX15 innen / intérieur interno / inside außen / extérieur all´esterno / outside N22 B3,5x9,5-TX15 (6x) 2,7mm TX15...
- Seite 8 PTDFQ 084521 084520...
