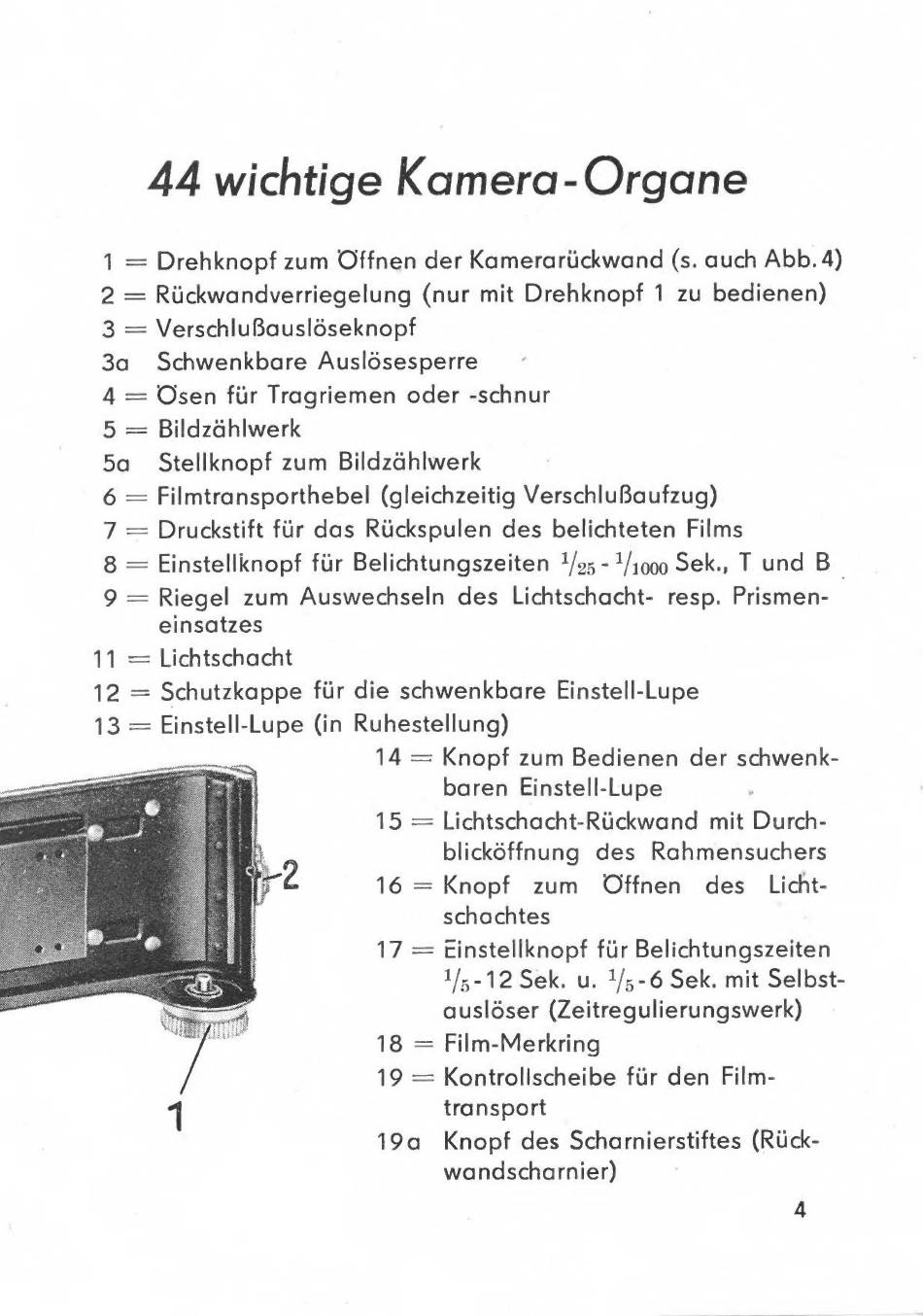

44 wichtige Kamera-Organe
1
= Drehknopf zum Offnen der Kamerariickwand (s. auch Abb. 4)
2
= Riickwandverriegelung (nur mit Drehknopf 1 zu bedienen)
3 = Verschlubausloseknopf
3a
Schwenkbare Auslosesperre
4 = Osen fur Tragriemen oder -schnur
5 = Bildzdhiwerk
5
a
Stellknopf zum Bildzdhiwerk
6
= Filmtransporthebel (gleichzeitig VerschluBaufzug)
7
= Druckstift fur das Ruckspulen des belichteten Films
8
= Einstellknopf fur Belichtungszeiten V
25
- Viooo Sek., T und B
9
= Riegel zum Auswechsein des Lichtschacht- resp. Prismen-
einsatzes
11 = Lichtschacht
12 = Schutzkappe fur die schwenkbare Einstell-Lupe
13 = Einstell-Lupe (in Ruhestellung)
14 = Knopf zum Bedienen der schwenk-
baren Einstell-Lupe
15 = Lichtschacht-Ruckwand mit Durch-
blickdffnung des Rahmensuchers
16 = Knopf
zum
Offnen
des
Licht-
schachtes
17 = Einstellknopf fur Belichtungszeiten
V
6
-
12
Sek. u. V
5
-
6
Sek. mit Selbst-
ausldser (Zeitregulierungswerk)
18 = Film-Merkring
19 = Kontrollscheibe fur den Film-
transport
19a
Knopf des Scharnierstiftes (Ruck-
wandscharnier)
4
